多规格英寸级空心加强V形定位支承块

在机械加工、工件检测、部件装配的各类生产场景中，轴类、管类等回转形工件的装夹定位始终是影响加工精度与装配效率的核心环节，这款覆盖1.0英寸至5.0英寸适配范围的V形支承块，正是针对中小尺寸回转工件的定位需求开发的专用定位元件。它的核心用途是为圆柱形、圆管形工件提供稳定的V形定位基准，在铣削键槽、钻孔加工、径向尺寸检测、同轴度校验、多段轴件对接装配等工序中，能够快速限制工件的径向位移，保证工件轴线与加工基准、检测基准保持平行，避免装夹偏移带来的尺寸超差问题。

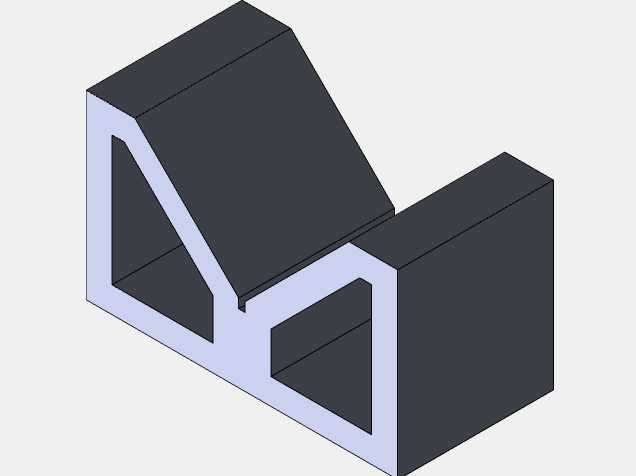

从功能特性来看，这款V形块采用了框架式空心加强结构设计，不同于传统实心V形块的厚重构型，它在主体外侧保留完整刚性支撑边框的同时，在非受力的内部区域做了三角形镂空减重设计，既通过三角加强筋的结构保证了V形槽两侧支撑壁的结构刚性，在承受工件装夹压力时不会出现侧壁形变导致的定位面偏移，又大幅降低了元件自身重量，方便操作人员在工装台面上快速挪动调整位置，也减少了材料的无谓消耗。V形槽的两个定位面经过平整化设计，夹角角度经过精准校核，能够保证不同直径的工件放置后，轴线始终落在V形槽的对称中心面上，适配范围内的工件无需调整垫块高度即可直接放置定位，大幅缩短装夹找正的辅助时间。

在设计思路上，这款V形块充分考虑了车间实际使用的通用性需求，将适配的工件直径范围覆盖了从1英寸到5英寸的常用英制规格轴件与管件，能够满足大部分小型传动轴、液压油管、气动管路、英制规格圆棒料的装夹定位需求，无需针对单一尺寸工件配备多套定位块，降低了工装配件的储备成本。底部采用平整的矩形安装基面，能够平稳放置在机床工作台、检测平台、装配工装板上，既可以配合压板直接压紧固定在台面上使用，也可以通过侧边的安装孔位配合螺栓实现快速锁附，安装边界规整，不会与台面上的其他夹具、刀具产生干涉。两侧的支撑块采用等高对称设计，保证V形槽的水平度，即使长时间承受工件重压也不会出现单侧沉降的问题，镂空的内部结构还能够积存加工过程中滴落的少量切削液、金属碎屑，避免碎屑垫在定位面与工件之间影响定位精度，日常清理时只需倾斜倒出内部积存物即可，维护十分便捷。
