外螺纹侧接管式冷却液喷射喷嘴结构

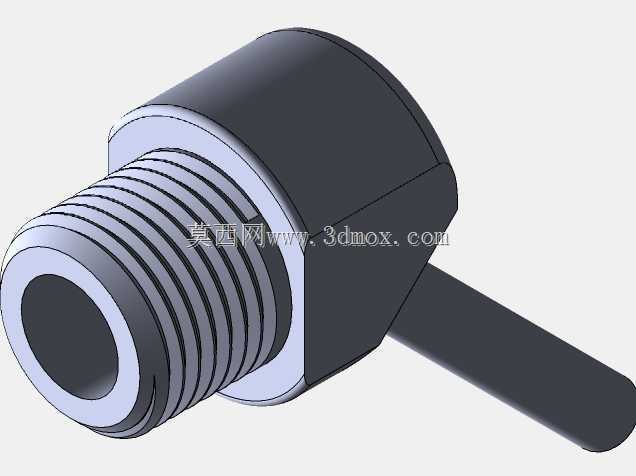

　　该喷嘴属于设备冷却系统中的终端喷射部件，主要用于将冷却液、切削液或低压清洗液以定向射流形式输送到需要降温、冲屑或润滑的位置。结构上采用前端外螺纹接入、侧向圆管引出的布置方式，主体由螺纹连接段、六角拧动段、内腔过渡段和侧置喷管组成，适合在空间受限、管路走向需要转折的设备内部使用。

　　从实际工况看，这类喷嘴常见于机床加工区域、工装夹具冷却回路、自动化设备喷淋点位以及小型液压或水冷系统。前端外螺纹用于与阀体、分油器、管路接头或设备基座上的内螺纹孔连接；六角段提供扳手受力面，便于控制拧紧力矩并避免装配时打滑；侧向圆管则承担导流和指向作用，可让流体从主轴线方向转向侧方，再从管口喷出。相比直通式喷嘴，这种侧出结构在靠近工件、刀具或发热部件布置时更灵活，能够减少额外弯头和短接管路的数量。

　　建模时需要重点处理三段几何关系。第一段是外螺纹区，螺纹牙型沿轴向连续分布，外径、牙距和根部圆角应与所选连接标准保持一致；螺纹末端与主体台阶之间应保留合理退刀空间，避免在工程实现中出现刀具无法加工或装配干涉的问题。第二段是六角本体，其六方面与螺纹轴线同轴，棱角处可根据制造方式设置轻微倒角；六角对边尺寸既要满足扳手夹持，也要兼顾外部轮廓与周边零件的安全间隙。第三段是侧置喷管，圆管从主体侧面伸出，管内通道与主腔贯通，交汇处不宜形成突兀尖角，应通过平滑过渡降低局部涡流和压力损失。

　　内腔设计直接影响喷射效果。主流体从螺纹端进入后，在主体腔室内完成转向，再经侧管输送至出口。若用于冷却刀具，喷管内径和出口孔径需要根据流量、压力及喷射距离确定；孔径过小容易堵塞并增加压损，孔径过大则会降低射流速度，使冷却液落点发散。侧管长度也不是单纯的外形尺寸，它决定了喷嘴出口与目标区域的距离。过长会占用维护空间并可能受切屑、工件运动影响，过短则可能导致喷射角度受限或冷却范围不足。

　　安装边界方面，前端螺纹拧入后，六角端面可作为轴向定位参考；设计配套接口时，应在螺纹孔周围留出与六角外接圆相匹配的操作空间，同时保证扳手能够在装配方向上完成旋转。侧管伸出方向需要在装配前明确，因为喷嘴拧紧后，侧管方位会随螺纹旋合角度变化。若设备要求喷管固定指向某一位置，可在接口处增加锁紧螺母、密封垫或定位面，也可在选型时选用带锥螺纹密封的结构，通过螺纹配合实现密封和方位约束。

　　密封思路取决于介质与压力。低压冷却液场景可依靠螺纹密封胶、聚四氟乙烯带或端面密封圈完成防漏；若用于较高压力或频繁启停的回路，应在台阶端面设置密封面，并控制螺纹有效旋合长度。主体与侧管的连接区域在模型中应保持连续实体，避免仅靠外观拼接造成内部流道断开。对于需要后期加工的方案，外轮廓可按棒料车削、六角铣削、侧孔钻削的工艺顺序考虑；若采用塑料或压铸成型，则应在壁厚变化处保持均匀收缩，防止内腔交汇处产生缩孔。

　　在三维装配检查中，需要同时校核螺纹入口、六角外周和侧管末端三类边界。螺纹入口决定其能否顺利接入基座；六角外周影响工具操作和相邻管路布置；侧管末端则关系到喷射方向是否被工件、夹具或防护罩遮挡。将该喷嘴放入冷却管路总成后，还应检查流体转向处的通道面积是否突变，以及侧管出口是否正对热源或切屑产生区。通过这些结构与边界的协同处理，喷嘴能够在紧凑空间内完成稳定导流、定向喷射和冷却冲屑功能。
