紧凑型线性运动动力执行模组结构设计

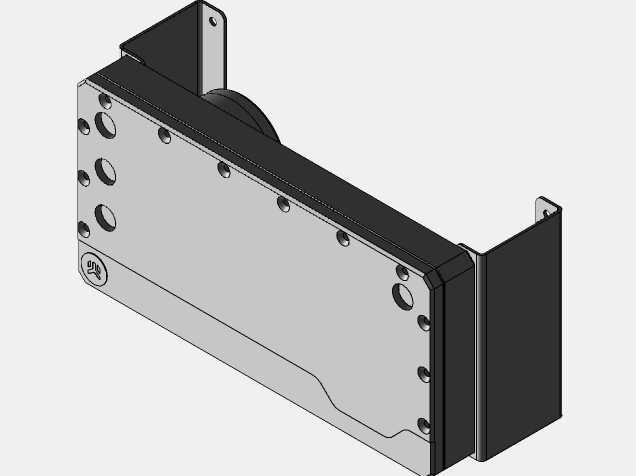

这款线性动力执行模组主要面向工业自动化产线的小行程精密往复运动场景，可适配3C电子零部件装配工位的小件取放、小型检测设备的探头进给、包装工位的短距离推料定位等常见作业需求，能够在紧凑的安装空间内提供稳定的直线动力输出，替代传统零散搭建的气缸加导轨组合，减少现场装配的调试工作量。从实际用途来看，该模组将动力单元、传动结构、安装基座做了一体化集成，不需要使用者额外搭配导向部件与动力转接件，直接通过本体两端的折弯安装耳即可完成设备固定，安装耳上预留的定位孔可适配常见的工业铝型材安装孔距，也可以通过侧面的多组螺纹孔直接挂载末端执行夹具，适配不同的作业负载需求。在功能特性上，模组主体采用封闭式的盒型基座设计，基座侧面预留了多组不同规格的安装螺纹孔，既可以作为自身的固定点位，也可以拓展安装限位开关、位置传感器等周边辅件，两端的黑色端盖既可以遮挡内部传动结构避免车间粉尘、碎屑进入传动间隙，也能对内部运动部件做行程限位，防止运动超程造成结构损坏。设计思路上，整体采用扁平化的长方体构型，尽可能压缩了模组的宽度与厚度方向尺寸，能够嵌入到空间局促的小型设备内部，基座主体采用一体化铣削成型的结构，保证整体刚性的同时减少了拼接结构带来的装配误差，安装耳采用折弯式的外延设计，不需要额外增加转接支架就可以实现垂直或水平方向的固定，降低了整机的结构复杂度。从安装边界来看，该模组整体为窄长型构型，厚度方向尺寸控制在较小范围内，两端安装耳的孔位对称分布，安装时不需要额外预留侧面的操作空间，仅需在端部预留接线与维护空间即可，侧面的安装孔位沿长度方向等距分布，可根据实际安装需求灵活选择固定点位，适配不同的设备安装面布局，能够在不改动原有设备主体结构的前提下完成加装，适配老旧设备的自动化改造需求。
