带法兰盘的中空轴式管道连接构件

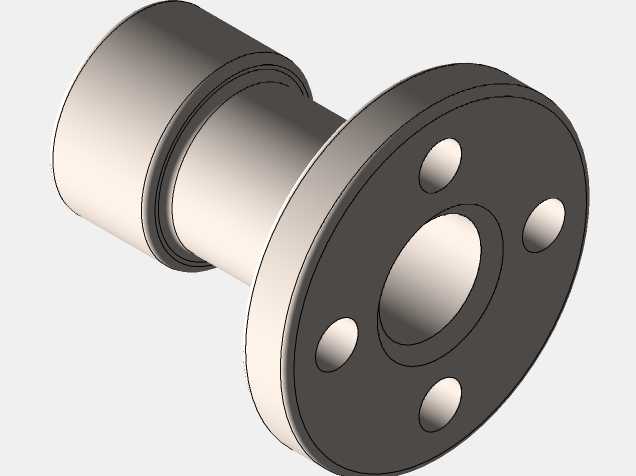

该连接构件主要应用于中小口径流体输送管路系统、轻载直线传动模组的轴系对接场景，在民用给排水管路、小型液压动力回路、自动化设备的光轴传动对接工位都能适配使用，核心作用是实现两段同轴管路或传动杆件的刚性对接，保障内部流体介质平稳流通，或是传递稳定的轴向扭矩与支撑载荷。构件整体采用同轴式结构设计，一端为带限位轴肩的圆柱插接段，另一端为一体式圆形法兰盘，中心为贯通式中空腔体，插接段的外径尺寸与常规同规格管路、轴套的内径公差匹配，安装时可直接插入对接部件的内孔，轴肩位置可作为插接深度的硬限位，避免安装过度导致的配合错位。法兰盘端面上均匀分布四个圆形安装通孔，孔位沿法兰圆周等角度排布，可配合螺栓紧固件实现与对接端面的压紧固定，这种法兰压紧加插接定位的组合结构，既可以保障对接后的同轴度精度，又能提供足够的连接强度，避免管路受流体压力冲击、或是传动件受径向载荷时出现松脱偏移。设计过程中重点考量了对接后的密封与受力均匀性，法兰盘与插接段的衔接位置做了圆弧过渡处理，避免应力集中导致的部件断裂，中空腔体的内壁做了等径光滑处理，减少流体输送时的沿程阻力，也能避免传动杆件穿设时出现卡滞。安装边界上，插接段的长度可满足常规对接深度要求，法兰盘的外径尺寸大于插接段外径，预留了足够的螺栓安装操作空间，安装时无需额外加工复杂的定位结构，仅需保证对接部件的端面与插接段轴线垂直，即可快速完成装配，适配不同工况下的快速拆装需求。在流体输送场景中，可在法兰盘与对接端面之间加装密封垫片，配合螺栓的预紧力实现静密封，避免介质泄漏；在传动连接场景中，插接段与对接轴孔的过渡配合可传递稳定扭矩，法兰盘的螺栓连接可承受一定的轴向拉压载荷，满足轻载传动的刚性连接要求。
