三角加强型皮带轮支撑安装构件

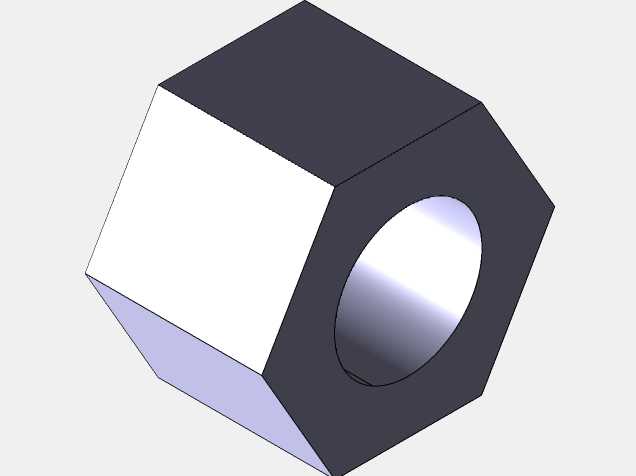

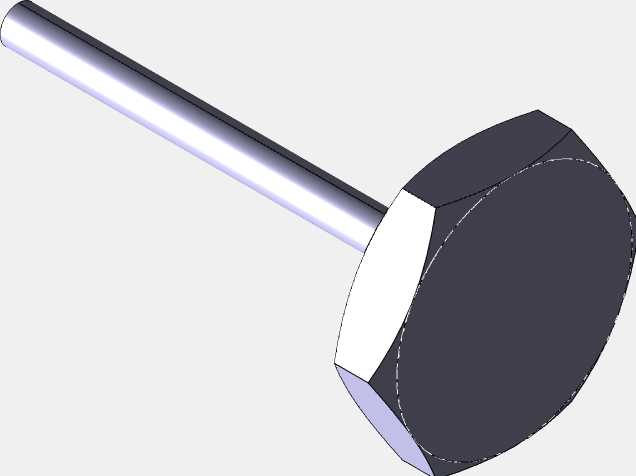

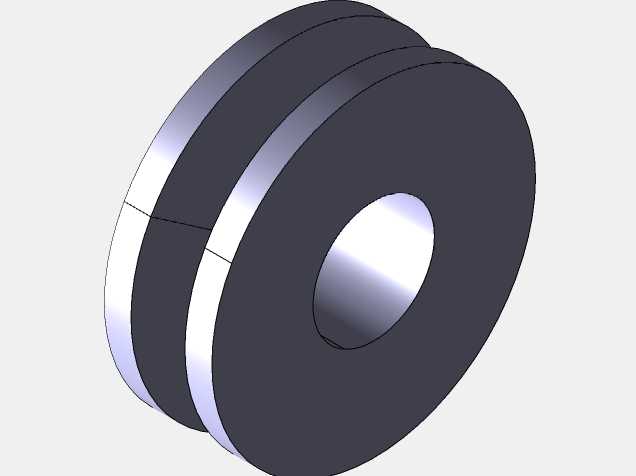

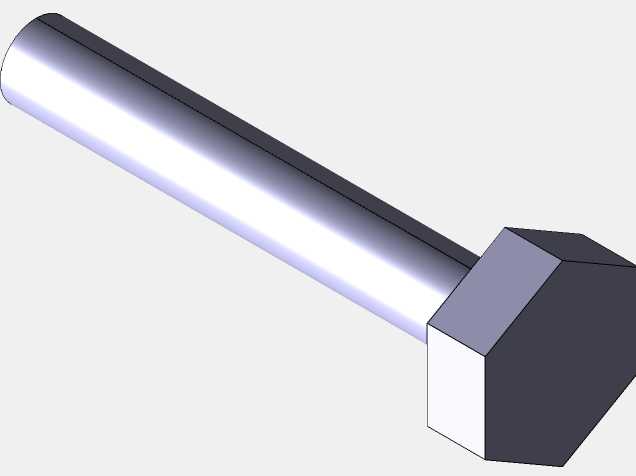

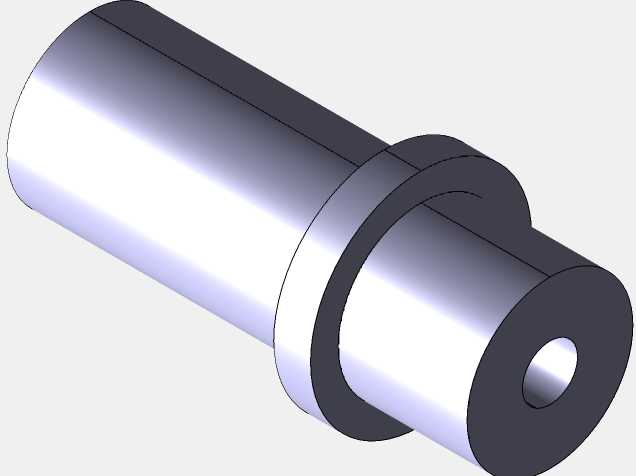

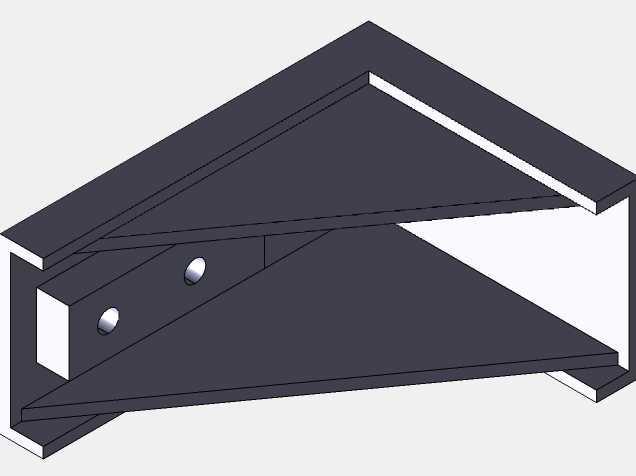

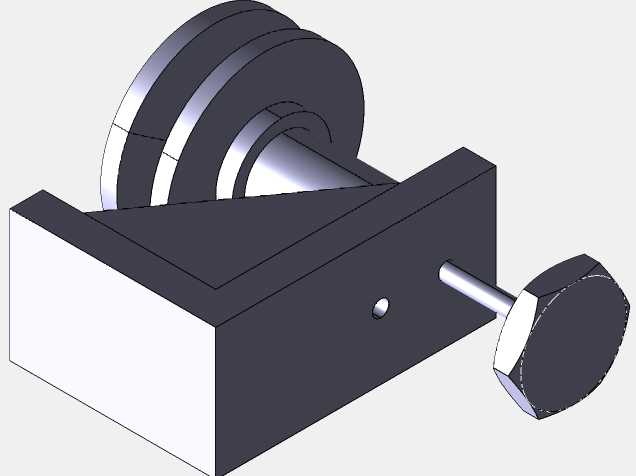

该支撑构件主要应用于带传动系统的安装布局场景，常见于工业生产线传动工位、小型动力传输设备、农用机械传动单元以及轻工输送设备的张紧轮、从动皮带轮的固定支撑环节，核心作用是为皮带轮提供稳定的安装基准，抵消皮带运转过程中产生的径向张紧拉力与运转振动，避免皮带轮出现偏摆、移位，保障带传动的传动效率与运行稳定性，减少皮带因轮体错位产生的异常磨损，延长传动带与轮体的使用寿命。从功能特性来看，该构件采用三角封闭腔体式结构设计，相比传统的平板式支撑、单角铁焊接支撑，三角结构的力学稳定性更强，能够将皮带轮运转时产生的各个方向的载荷均匀分散到整个支撑的各个连接面，避免局部应力集中导致的支撑变形、焊缝开裂问题；构件上预留的两个同轴安装孔为皮带轮转轴提供精准的定位基准，孔位的同轴度公差经过设计校核，能够保障转轴安装后无卡滞、转动顺畅，支撑的两个垂直安装面分别适配设备机架立面与皮带轮安装端面，安装时可通过两个垂直面快速完成定位找正，大幅降低现场安装的调校难度。在设计思路上，该构件优先考虑了支撑的刚性需求与安装便捷性，整体采用等厚板材弯折成型加内部加强筋的结构，在保证整体结构强度的前提下尽可能控制构件自重，避免给设备机架增加额外的载荷负担；内部斜向加强筋的角度经过力学仿真优化，刚好对应皮带张紧力的主要受力方向，能够以最小的材料用量实现最优的抗形变能力，构件的边缘均做了折边处理，既提升了板材边缘的结构强度，也能避免安装维护时锋利边缘划伤操作人员。从安装边界来看，该支撑的两个垂直安装面为平直加工面，可直接贴合在设备的方形机架型材、焊接机架立板上，安装时可根据现场空间选择立面固定或端面固定的安装方式，预留的安装孔位间距适配常规直径的皮带轮转轴安装尺寸，构件的整体外轮廓尺寸紧凑，不会占用过多的设备内部安装空间，能够适配狭小空间内的皮带轮安装需求，支撑的腔体内部预留了足够的转轴伸入空间，可兼容不同长度的皮带轮转轴安装，无需额外对支撑进行切割、打磨修改，即可直接完成装配。
