螺旋压紧式台钳CATIA三维结构设计

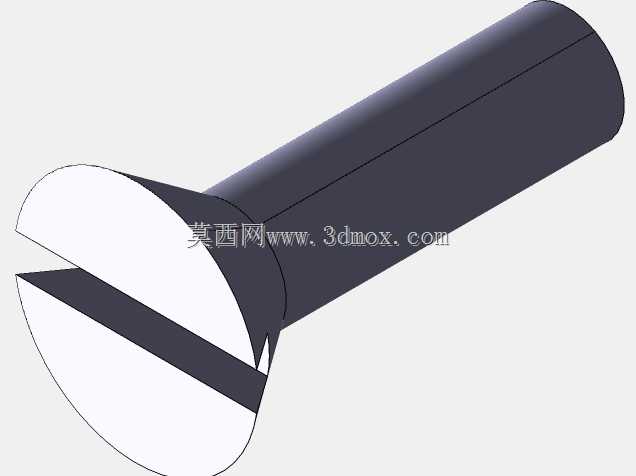

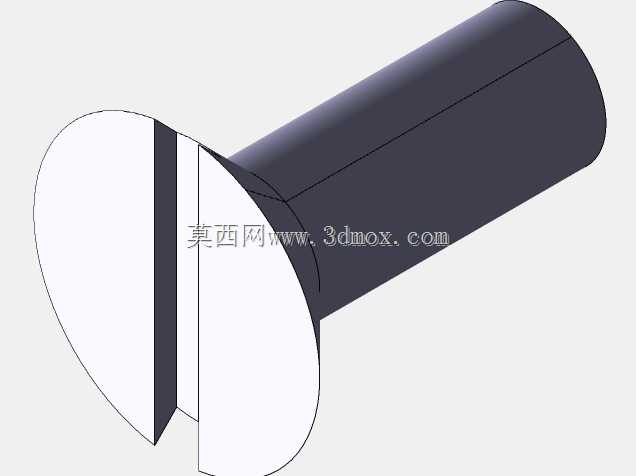

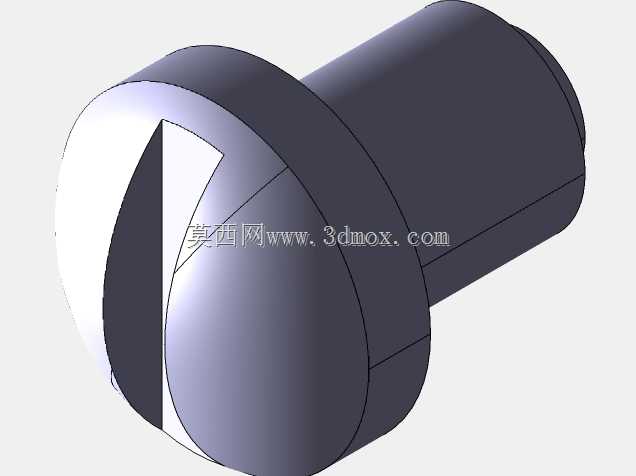

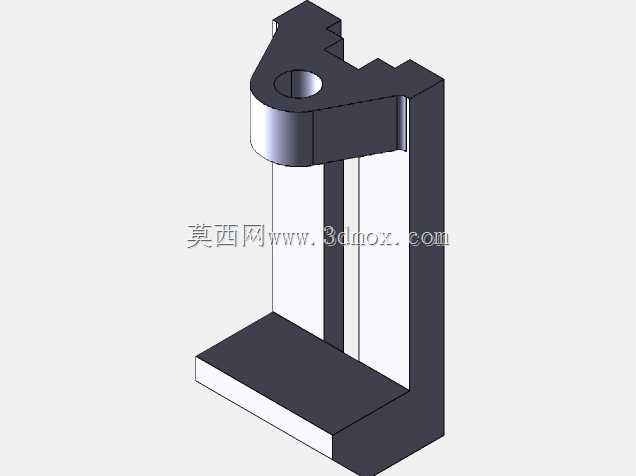

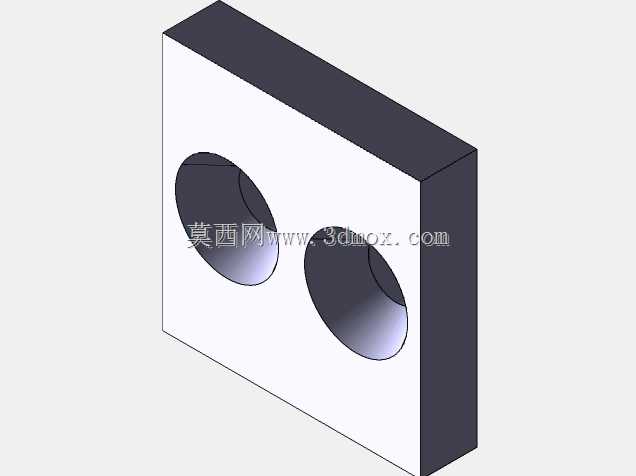

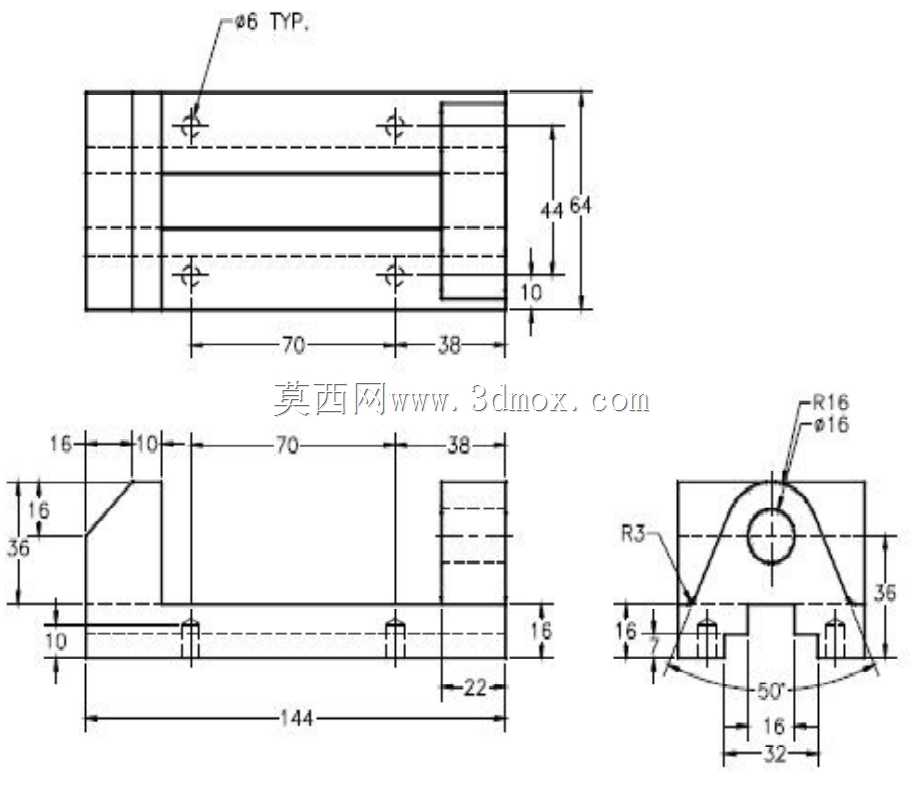

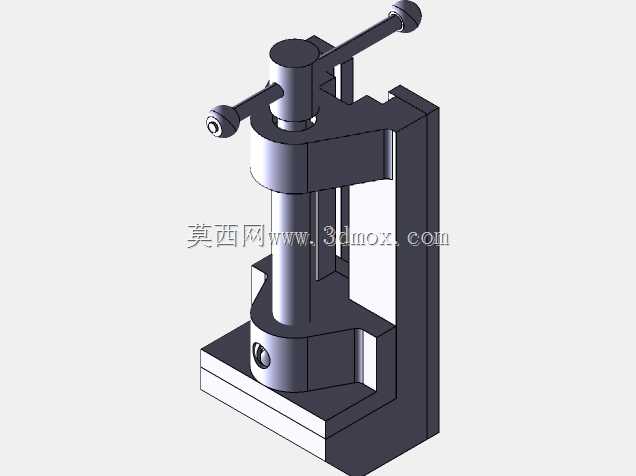

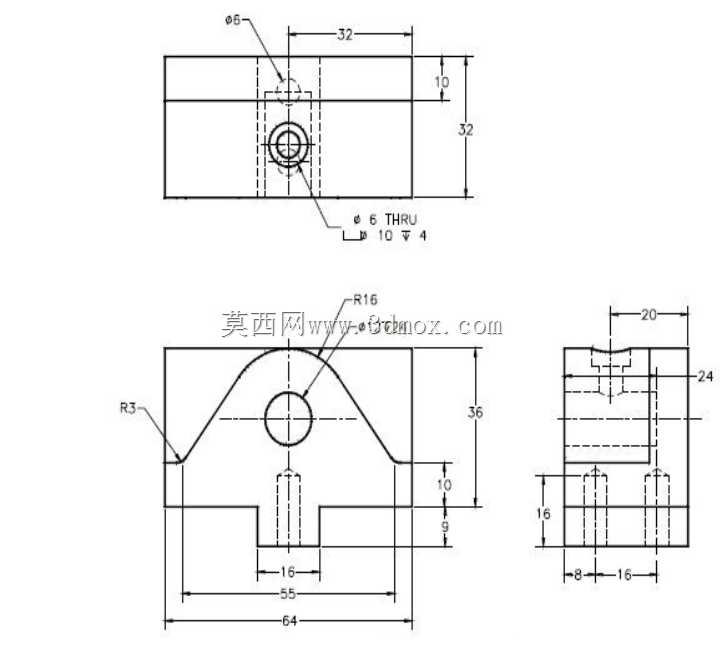

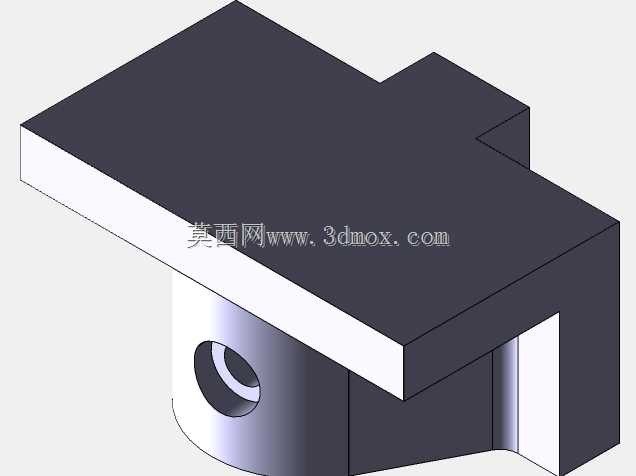

在机械加工、钳工装配、小型工件维修等作业场景中，工件的可靠装夹是保障加工精度、装配质量与操作安全的核心前提，这款螺旋压紧式台钳正是针对小尺寸工件装夹需求设计的手动工装。不同于常见的平口钳结构，该台钳采用C型立式机架作为承载主体，机架底部为平整安装基面，可通过T型螺栓或压板固定在钳工台、铣床工作台等作业台面上，安装基面预留的沉孔位置可适配多数常规工装安装孔距，无需额外改制安装板即可完成固定，安装后整体重心落在机架下部，压紧作业时不会出现倾覆偏移。

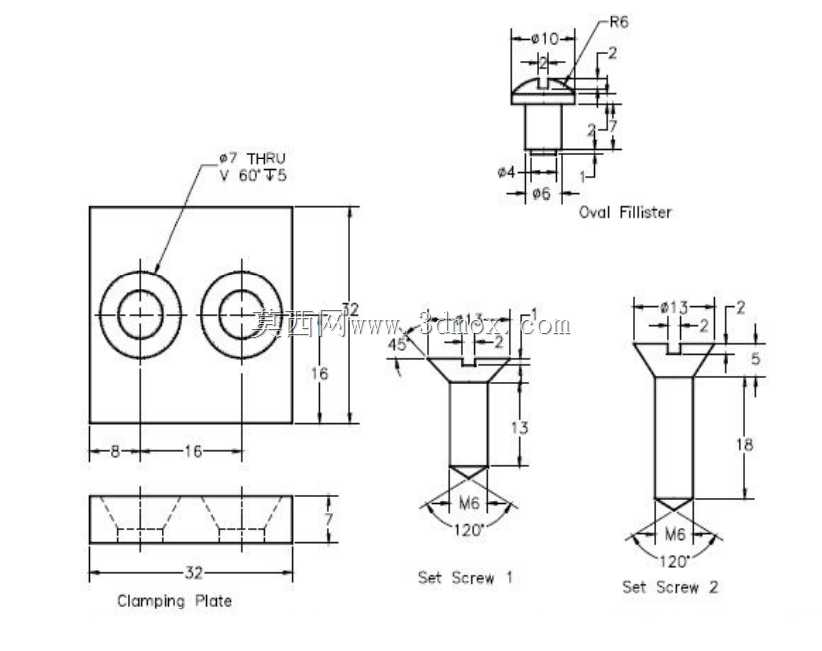

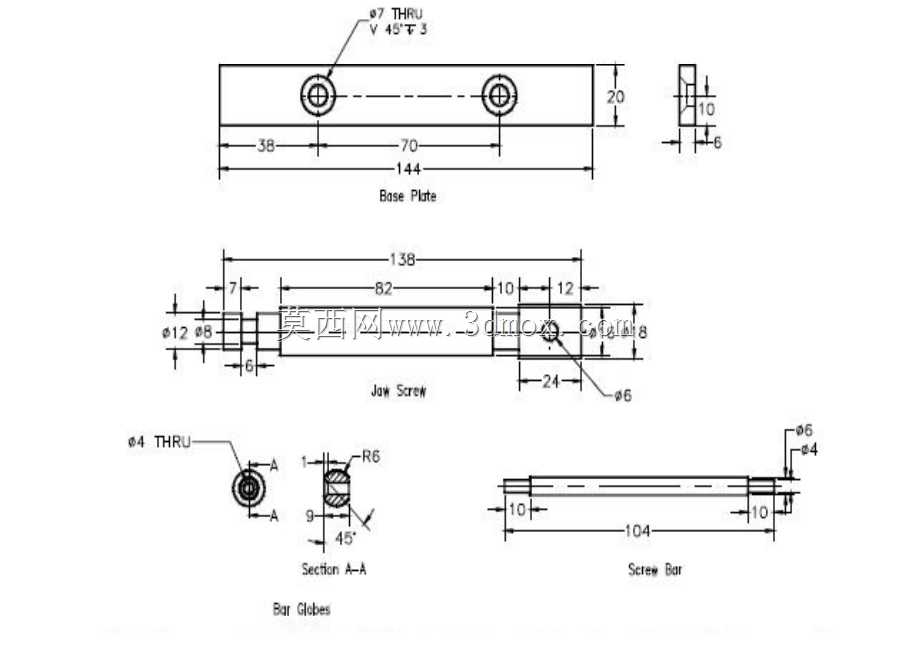

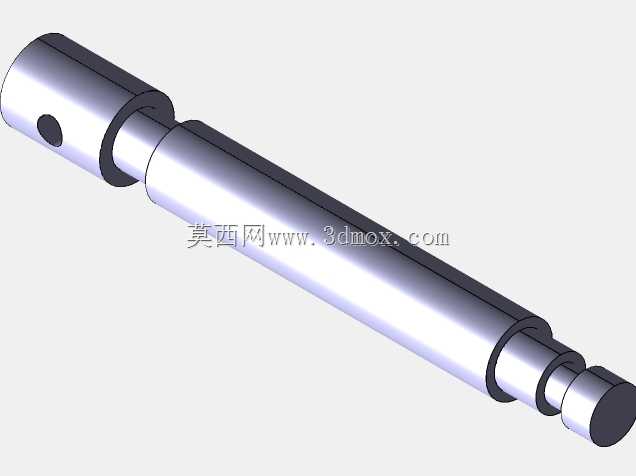

该台钳的核心压紧机构采用梯形螺纹传动副，竖直布置的丝杠搭配顶部的加力杆，可通过手动旋转加力杆带动丝杠垂直进给，丝杠下端的压头可根据工件外形更换适配端头，针对平面工件可使用平压头，针对轴类工件可更换V型压头，避免装夹时工件出现滑移。传动丝杠与机架上的导向套采用间隙配合，导向套长度为丝杠直径的2.5倍，可保障丝杠进给过程中无径向窜动，压紧力方向始终垂直于底部支撑面，不会出现偏载导致的工件翘起问题。

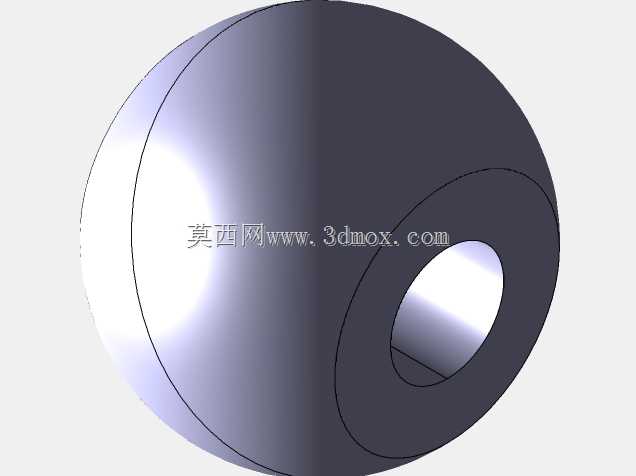

设计过程中针对机架的受力变形做了针对性优化，C型机架的转角位置采用大圆弧过渡，避免应力集中，机架侧壁厚度根据压紧力工况做了等强度设计，在最大15kN压紧力下，机架开口处的变形量控制在0.02mm以内，可满足普通铣削、锉削、钻孔等工序的装夹精度要求。压头与丝杠端部采用球面铰接结构，即使工件被压紧面存在微小角度偏差，压头也可自适应贴合工件表面，不会出现点接触压伤工件表面的情况，同时保障压紧力均匀分布在接触面上。

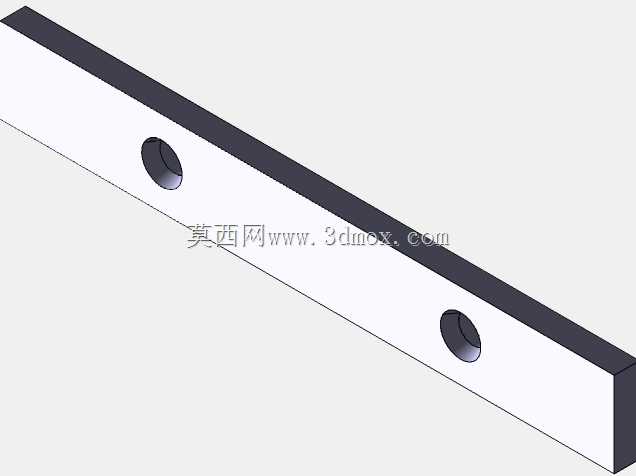

从操作逻辑来看，该台钳的开口行程可覆盖0-120mm的工件高度范围，加力杆长度经过人体工程学优化，单人手动操作即可输出足够的压紧力，无需借助加力套管，避免过载导致丝杠或机架损坏。机架侧面预留的定位槽可搭配定位挡块使用，批量装夹同规格工件时可快速定位，无需每次调整工件位置，能有效提升批量作业的装夹效率。底部支撑面加工有交叉排布的防滑齿纹，装夹无硬度要求的工件时，即使压头压力未达到额定值，工件也不会在水平方向出现窜动。

不同于液压、气动类夹具，该手动台钳无需外接动力源，整体结构无易损密封件，日常维护仅需定期给丝杠螺纹副加注润滑脂即可，适合零散维修、单件小批量加工、教学实训等场景使用，其紧凑的外形尺寸也可适配狭小作业空间的安装需求，不会占用过多工作台操作面积。
