家具橱柜快装阻尼铰链三维结构设计

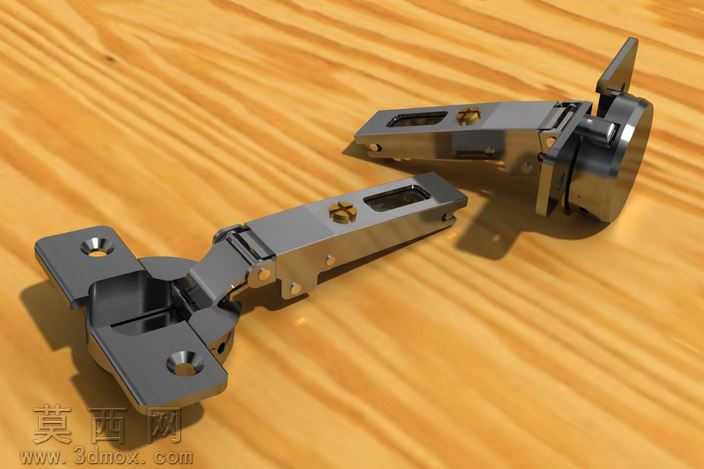

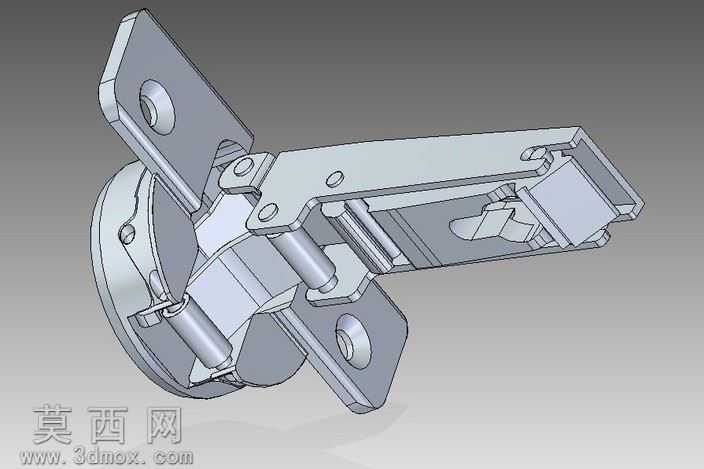

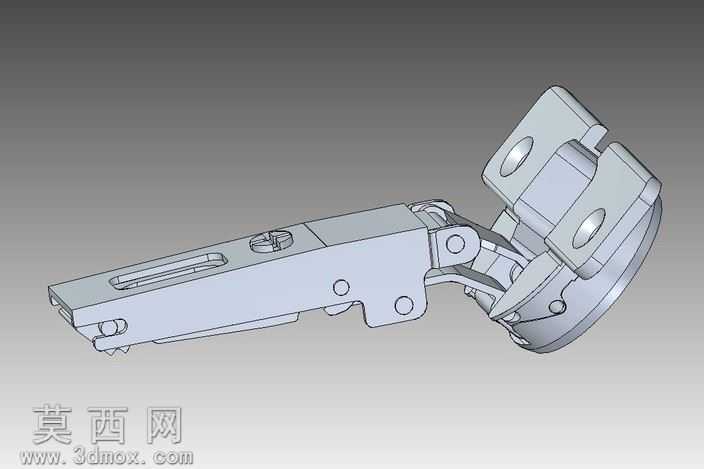

本作品为家具橱柜专用快装阻尼铰链的三维参数化建模成果，建模过程严格遵循五金冲压件与注塑配件的实际加工工艺逻辑，完整还原了Duomatic系列PR105型号铰链的全部装配结构与运动特性。建模初期首先梳理铰链的功能逻辑：该款铰链为柜门与柜体的转动连接部件，需实现0-110度范围内的顺畅开合、闭合末端阻尼缓冲、安装位置三维调节、快装免工具拆卸四大核心功能，因此建模时采用自底向上的装配建模思路，先逐个完成单一零件的特征建模，再按照实际装配约束完成整体拼接。零件建模阶段，针对铰链的金属主体部分，即固定底座、铰接臂、杯状固定座，采用钣金特征与实体切削结合的方式：首先绘制钣金件的展开轮廓，添加折弯特征还原冲压弯折形态，再通过拉伸切除完成安装孔位、调节滑槽、铰接轴孔的细节刻画，所有孔位的尺寸、滑槽的行程均严格匹配实际产品的安装调节参数，确保三维模型可直接用于工程出图与结构验证；针对铰接位置的铆钉轴、阻尼油缸、调节螺丝等标准与功能零件，采用回转体特征建模，还原阻尼油缸的阶梯外形、调节螺丝的头部槽型与螺纹段特征，其中阻尼结构的内部油路虽做外观简化，但外部安装卡位、伸缩行程完全匹配实物装配关系。材质与渲染阶段，为金属零件赋予哑光镀锌钢材材质，调整表面粗糙度参数还原五金件的细腻磨砂金属质感，边缘添加微小倒角特征避免渲染时出现锐利生硬的反光；为阻尼部件的塑料密封件赋予深灰色工程塑料材质，添加细微的颗粒质感区分金属与非金属部件；整体渲染采用柔和的影棚布光，通过多角度光源展现铰链的结构层次，清晰呈现铰接位置的连杆联动关系。装配与运动验证阶段，按照实际装配顺序添加同轴心、重合、行程限制等装配约束，完成后可模拟铰链的完整开合动作，验证各连杆之间无干涉、阻尼段的行程位置准确，调节螺丝的转动可带动底座产生前后、上下、左右三个方向的位置偏移，完全还原实物的安装调节功能。整体模型结构严谨，细节完整，既可以作为家具五金设计的参考案例，也可用于家装场景的三维可视化装配演示，所有特征参数均可编辑，方便后续根据不同柜门厚度、安装需求调整尺寸参数，衍生出不同规格的铰链设计方案。
