基于depron板材的Celera-500L航模结构设计

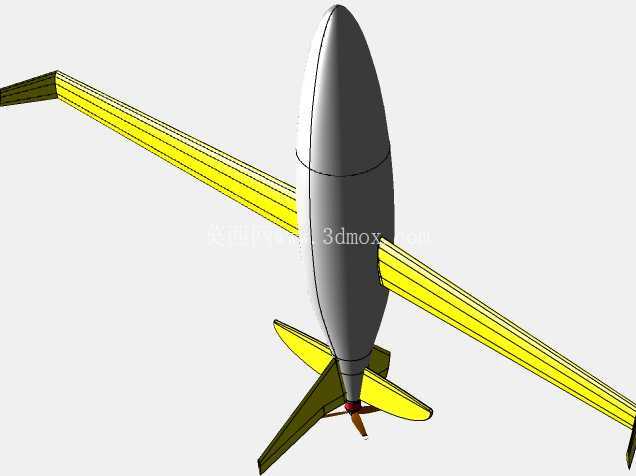

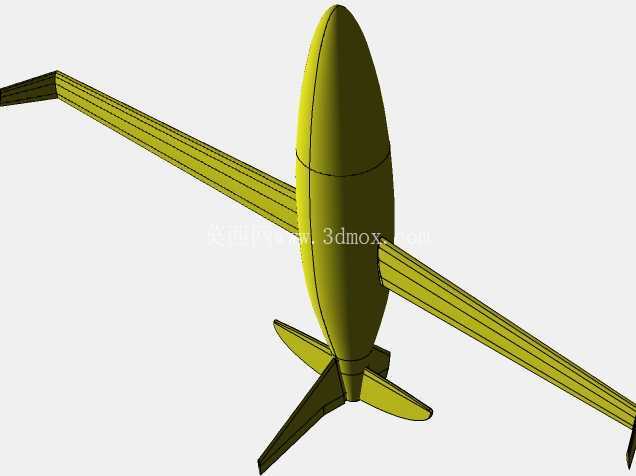

　　该航模结构以Celera-500L机型为原型，采用depron泡沫板材作为核心制作材料，适配室内外休闲飞行、航模新手入门练习以及小型航模赛事的特技演示场景，整体结构围绕泡沫板材的切割、拼接加工特性做了针对性优化，无需复杂的模具开模工序，仅通过激光切割或者手工美工刀裁切即可完成所有零件的加工，大幅降低了个人爱好者的制作门槛。机身采用流线型纺锤体设计，整体截面沿纵轴呈对称分布，最大截面位于机翼安装位置前方，能够在低速飞行状态下维持较好的层流效果，降低飞行过程中的压差阻力，配合后推式动力布局，螺旋桨气流不会直接冲刷机身中段，进一步减少了飞行过程中的紊流干扰。

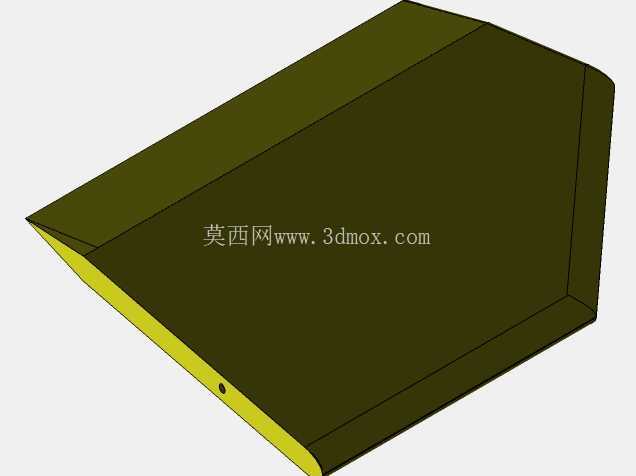

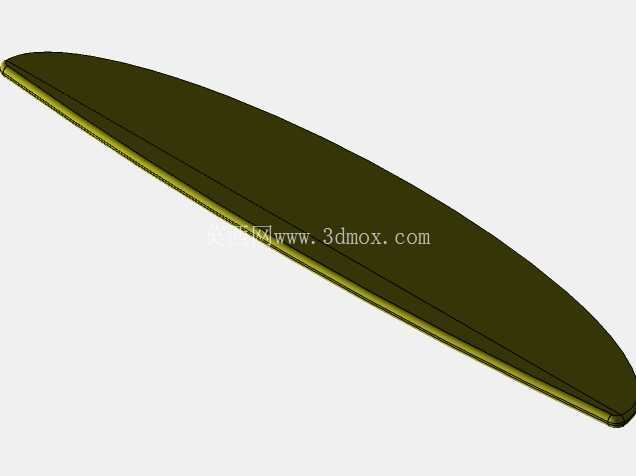

　　机翼采用上单翼布局，翼型选用平凸翼型，相对厚度控制在12%左右，既能够保证低速飞行时的升力系数，也不会因为翼型过厚导致板材拼接难度提升，机翼与机身的连接位置设计了嵌入式卡槽，无需额外的加强片即可完成定位，安装时仅需在卡槽接触面涂抹少量泡沫专用胶即可完成固定，安装边界预留了0.2mm的配合间隙，能够适配不同厚度depron板材的裁切公差。尾翼采用常规十字尾布局，水平尾翼与垂直尾翼均采用平板切割成型，舵面与安定面之间设计了45度斜切铰接位，无需额外的合页即可实现舵面的偏转，偏转行程预留了正负25度的活动空间，能够满足常规俯仰、偏航操控的行程需求，尾翼与机身尾部同样采用卡槽定位结构，装配时可根据实际飞行的重心需求微调尾翼的前后安装位置，适配不同重量的动力电池配置。

　　动力安装位位于机身尾部，设计了标准的十字电机安装座，适配2204、2206级别的小型外转子无刷电机，安装座周围预留了电调的走线空间，线材可沿机身内部的预留通道直接延伸至机身前部的电池舱，电池舱位于机翼前缘下方，舱内空间可容纳2S-3S容量500-850mAh的锂聚合物电池，舱盖采用磁吸式固定，方便飞行前调整电池位置来校准整机重心，整机重心设计点位于机翼弦长30%位置，能够兼顾飞行稳定性与操控灵活性。

　　整机所有外露的板材边缘均设计了45度倒角，既能够减少飞行过程中的尖端阻力，也能够避免泡沫板材的薄边在轻微碰撞时出现崩裂，提升整机的抗损性能，机翼与机身的连接位置额外预留了碳杆加强孔位，可根据飞行需求插入1-2mm直径的碳纤维杆提升机翼结构强度，应对大机动飞行时的机翼受力变形问题。
