方块式安装型电阻器件三维结构设计

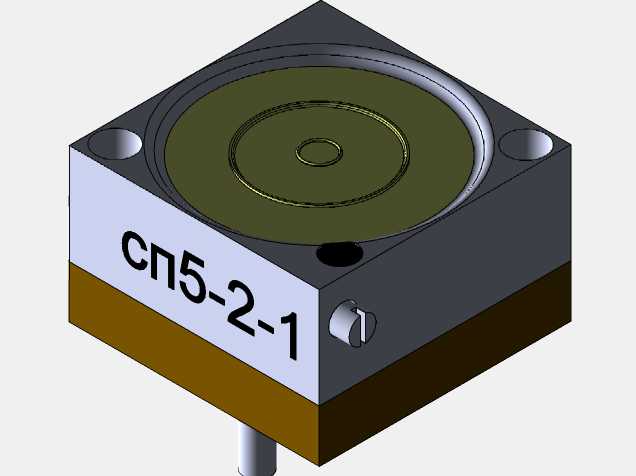

这款方块式安装型电阻器件，主要面向工业电控系统、小型机电设备、电源调控模块等场景使用，作为电路回路中的核心阻性元件，承担着限流、分压、负载匹配、回路保护的实际作用，能够在紧凑的设备安装空间内，稳定完成电能的耗散与电路参数调校，适配低压工控回路、小型驱动板卡、嵌入式设备供电模块等多种安装环境。从功能特性来看，该器件采用方块式集成封装结构，主体为方正的立方基座，顶部预留圆形的阻芯安装区域，多层同心环结构既可以固定内部阻性芯体，也能形成均匀的散热接触面，提升器件长时间工作下的热稳定性；基座侧面预留的侧装接口，可实现接线端的快速插接，底部伸出的柱状引脚能够直接插入PCB板孔或者安装基座的对应孔位，配合基座顶面两个对角布置的沉头安装孔，既可以采用引脚焊接固定，也可以通过螺丝穿过沉孔将器件牢牢锁固在安装面板上，避免设备运行过程中受振动影响出现松脱。在设计思路上，这款电阻器件优先考虑了紧凑空间下的安装适配性，整体采用规整的立方外形，没有多余的外凸结构，能够在密集排布的电控柜内、板卡元件间隙中最大化利用安装空间，同时将阻芯区域设置在器件顶面，远离底部安装面与接线端，既可以避免接线操作时触碰阻芯造成损伤，也能让工作时产生的热量从顶面顺畅散出，减少热量向安装基板传递，降低对周边相邻元件的热影响。从安装边界来看，器件整体为等边长的方块结构，安装时仅需要预留略大于基座边长的方形平面空间，沉孔的位置距离侧边有足够的安全距离，不会出现安装螺丝与侧边结构干涉的问题；底部引脚的伸出长度适配常规PCB板的厚度与焊盘高度，侧方接线接口的位置距离安装面有足够的操作空间，无需额外倾斜器件即可完成接线操作，整体结构兼顾了安装便捷性、使用稳定性与空间利用率，能够满足多类小型电控场景的阻性元件使用需求。
