直滑式电位器SL-30V1精密结构设计

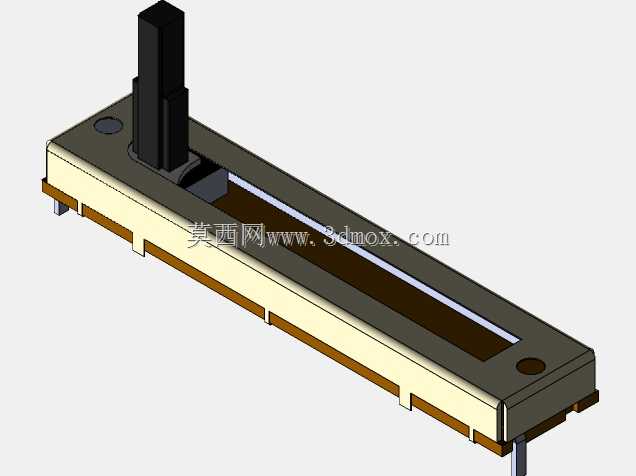

　　直滑式变阻元件在各类需要线性参数调节的电子设备、工业控制终端中应用极为广泛，从调音台的声道增益调节、工业操作台的参数给定，到测试仪器的信号幅值调整、消费电子的功能档位切换，都能见到这类元件的身影。本次呈现的SL-30V1直滑变阻结构，采用长行程滑动接触设计，整体为卧式安装布局，外壳采用耐高温工程塑料与金属屏蔽基座结合的结构，既保证了滑动行程的结构刚性，也能在复杂电磁环境下降低外界信号对变阻输出的干扰。

　　从实际使用场景来看，这类直滑变阻器相比旋转式电位器，调节行程更长，参数调节的线性度更易控制，操作人员可以通过拨杆的直线位移快速定位到目标参数区间，在需要快速、直观调节参数的操作面板上，操作效率远高于旋转式元件。设计过程中，首先要考虑的是滑动轨道的平行度公差，轨道与基座的安装平面平行度需要控制在0.02mm以内，否则会出现滑动卡滞、接触片压力不均导致的输出跳变问题；其次是接触弹片的压力设计，弹片对电阻膜的正压力需要控制在合理区间，压力过小会导致接触不良、输出信号断续，压力过大则会加剧电阻膜的磨损，缩短元件的使用寿命，同时增大滑动阻尼影响操作手感。

　　外形尺寸方面，该元件整体为长条形扁平结构，长度方向适配10cm级别的安装空间，宽度方向控制在窄边布局，适合在密集排布的操作面板上并排安装多个同类型元件，不会占用过多的面板横向空间。安装边界上，基座底部设计有直插式焊接引脚，引脚间距符合通用PCB板的孔位设计规范，既可以通过波峰焊直接固定在印刷电路板上，也可以搭配外接接线端子用于面板外置安装；基座两端设计有定位安装孔，可通过M2规格的螺丝将元件本体固定在设备面板或安装支架上，避免滑动操作时元件本体移位导致的参数偏移。

　　结构细节上，滑动拨杆采用加高式设计，拨杆顶部为方形截面，既可以直接裸露在面板外供手动操作，也可以外接加长拨帽适配不同厚度的设备面板，拨杆与基座之间的缝隙设计有防尘挡片，能够阻挡日常使用环境中的灰尘、细小杂物进入滑动轨道内部，降低接触片与电阻膜之间的磨粒磨损，延长元件的无故障使用时间。电阻膜采用碳膜印刷工艺，膜层厚度均匀，线性精度满足常规工业调节场景的需求，电阻体两端设计有限位挡块，能够限制滑动拨杆的极限行程，避免拨杆超行程移动导致的电阻膜端部损坏、接触片变形问题。基座底部的金属衬板一方面起到结构加强的作用，避免长条形塑料基座在焊接、安装过程中出现翘曲变形，另一方面可以作为屏蔽层连接设备接地端，降低外界电磁干扰对变阻输出信号的影响，在微弱信号调节场景下，这一结构设计能够有效提升输出信号的稳定性。

　　在三维建模过程中，需要重点关注滑动副的配合间隙设计，拨杆与轨道之间的滑动间隙既要保证滑动顺畅无卡滞，又要控制间隙量避免拨杆出现横向晃动导致的接触偏移；引脚的位置度公差需要严格对应PCB安装孔位，建模时需要预留焊接工艺间隙，避免实际生产组装时出现引脚无法插入孔位的问题。对于需要进行设备结构仿真的设计人员来说，该模型可以直接导入装配体中进行安装干涉检查，模拟拨杆全行程滑动过程中与周边结构的间隙，提前排查面板开孔、周边元件布局的干涉问题，减少实物打样阶段的修改次数。
