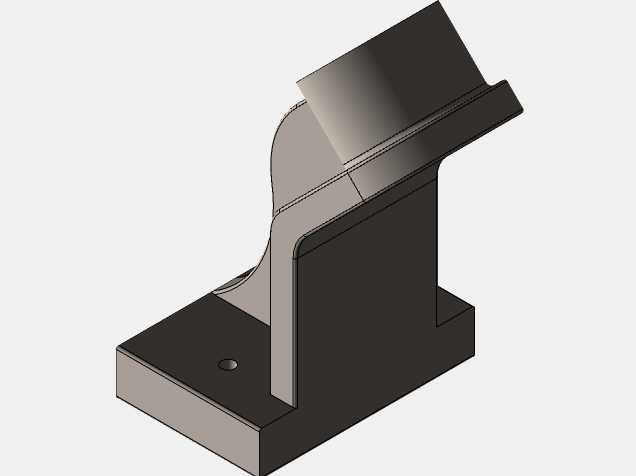

带加强筋斜置安装面L型铸造支撑座

这款L型铸造支撑座是工业生产场景中十分常见的承重定位构件，主要应用在生产线工位辅助支撑、小型设备机架连接、工装夹具定位基座等场景中，能够为上方搭载的功能部件提供稳定的安装基准，抵消设备运行过程中产生的侧向倾覆力矩与竖向载荷，避免搭载部件出现移位、振动超差等问题。从实际用途来看，它既可以单独作为小型加工工位的工件承托座使用，配合压紧机构完成待加工零件的定位装夹，也可以成组搭配作为非标自动化设备的底部支撑脚，为整台设备提供统一的安装高度基准，还能够在输送线的侧边作为导向构件的安装基座，固定导向条、挡停机构等功能部件。在功能特性上，这款支撑座采用一体化铸造成型工艺，整体结构没有额外的拼接焊缝，结构刚性更强，长期承受交变载荷也不容易出现连接松动、结构开裂的问题；竖向立板与底部安装板之间设置了圆弧过渡的加强筋结构，能够有效分散立板根部的应力集中，大幅提升支撑座的抗弯折能力，即使上方搭载的部件存在偏载，也能保证支撑结构的形位精度稳定；底部安装板上预留了沉头安装孔，安装时螺栓头可以完全沉入孔内，不会在底座底面形成凸起，保证支撑座与安装台面完全贴合，避免安装后出现翘曲、晃动的问题；上方的斜置安装面经过铣削加工预留了平整的安装基准面，能够适配带有倾斜安装角度需求的功能部件，不需要额外加装角度调整垫块，减少装配环节的调整工作量。在设计思路上，这款支撑座优先考虑了铸造工艺的成型便利性，所有棱边都设置了铸造圆角，避免出现尖锐的砂型尖角，降低铸件出现砂眼、缺肉等铸造缺陷的概率；整体壁厚保持均匀过渡，没有出现壁厚突变的结构，能够有效避免铸件冷却过程中因为收缩速率不一致产生的内应力变形，保证成品的尺寸精度；斜置安装面的倾斜角度经过力学优化，刚好匹配常见小型功能部件的安装倾角需求，在保证支撑强度的前提下尽可能减少了不必要的材料冗余，控制铸件整体重量的同时降低了材料成本。从外形尺寸与安装边界来看，这款支撑座的底部安装板为矩形结构，长宽尺寸适配常见的工业铝型材安装间距，安装孔的孔距符合通用的安装孔位标准，可以直接在标准型材机架、标准工作台台面上进行安装，不需要额外加工定制的转接板；整体高度处于常规小型支撑构件的尺寸区间，不会占用过多的竖向安装空间，上方斜置安装面的有效安装面积足够搭载常规尺寸的小型功能部件，安装边界清晰，在装配时不需要为周边部件预留过多的避让空间，能够有效提升设备整体的空间利用率。
