带方形法兰连接结构的90度短弯管

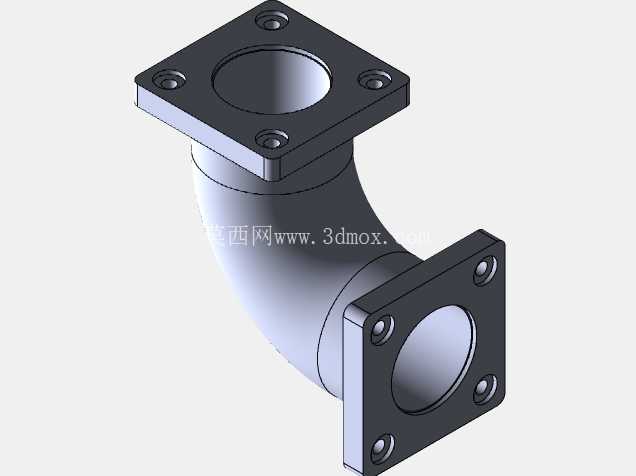

　　在各类流体输送、气动回路、真空管路以及小型工艺管线的布设场景中，管路转向是无法避开的结构需求，不同于长半径弯管对布设空间的宽松要求，短半径弯管更多应用在安装空间紧凑、管路走向需要在极小范围内完成90度转向的工位，尤其是两端带方形安装法兰的短弯结构，省去了额外焊接法兰、现场配做连接孔的工序，能大幅提升现场装配的效率，降低管路对接的错位风险。这款短弯的两端均采用方形法兰作为连接界面，法兰面与弯管的两端管口垂直，每个法兰上均匀布置四个安装通孔，孔位围绕管口中心呈对称分布，这种四孔方形法兰的设计，相比圆形法兰在小尺寸管路连接中更易控制安装角度，装配时无需反复调整周向位置，只要对齐四个安装孔即可完成定位，适合在设备内部狭窄的管路舱、集成阀组的周边管路、小型气动控制单元的气路连接等场景使用，能有效减少管路占用的横向与纵向空间，避免与周边的电气元件、结构支架产生干涉。从结构设计逻辑来看，这款短弯的弯曲半径属于短半径范畴，弯曲段的曲率中心到管路中心的距离接近管路通径尺寸，这种设计的核心目的就是压缩转向段的轴向长度，在满足管路通流能力的前提下，尽可能缩小转向结构的整体外轮廓，不过短半径弯曲也会带来流阻相对长半径弯管略高的问题，因此这类结构更多应用在流速不高、对管路压损要求不苛刻的回路中，比如低压气动回路、冷却液循环支路、小型设备的排风管路等场景，完全可以满足使用需求。

　　弯管本体与两端法兰采用一体化结构设计，不存在焊接接缝，从根源上避免了焊缝位置可能出现的渗漏、锈蚀问题，整体结构的强度也更高，能承受一定范围内的管路振动与压力波动，适合在有小幅振动的设备配套管路中使用，无需额外在弯管位置增加支撑结构，就能保证管路连接的稳定性。安装边界方面，两端方形法兰的外轮廓尺寸一致，法兰面的平面度有严格控制，装配时配合密封垫片即可实现端面密封，四个安装孔的孔径适配常用的内六角圆柱头螺钉或者六角头螺栓，安装时可以从法兰外侧穿入螺栓，在对接端进行紧固，操作空间要求低，即使是贴近设备内壁的安装位置，也能顺利完成紧固操作。

　　弯管的弯曲段外壁做了均匀的壁厚过渡，在弯曲半径最小的内侧位置没有出现壁厚减薄过量的问题，外侧位置也没有因为拉伸导致壁厚不均，整个流道的内壁光滑过渡，没有明显的折角或者凸起，能减少流体在转向位置的涡流产生，降低管路运行过程中的振动与噪音。在实际选型应用中，这类带方法兰的短弯可以直接对接同规格的方法兰阀件、方法兰管路接头，不需要额外加装转换接头，能减少管路的连接节点数量，降低整个管路系统的泄漏点，尤其适合在模块化集成的流体设备中使用，每个功能模块之间的管路连接通过这类标准法兰结构对接，能大幅提升设备的装配效率，后期维护拆卸也更加方便，不需要切割管路或者松脱多个相邻接头，只要拆除对应法兰的四个连接螺栓即可拆下该段弯管，更换或者检修都十分便捷。

　　设计这类结构时，需要重点关注弯曲段的壁厚控制，以及法兰安装孔与管口的位置度公差，如果孔位偏差过大，装配时会出现螺栓无法穿入、法兰面贴合不严的问题，很容易导致密封失效；同时弯管两端的管口端面需要与法兰面保持平行，且管口中心与法兰中心的同轴度要控制在合理公差范围内，否则对接后会出现管路错位，产生额外的装配应力，长期运行下容易在应力集中位置出现开裂问题。另外，法兰背面与弯管本体的过渡位置做了圆角处理，避免直角过渡带来的应力集中，提升整个零件的结构强度，即使在管路存在一定安装偏差的情况下，过渡位置也能分散应力，不会出现应力断裂的问题。
