红外火焰探测感应模块结构设计

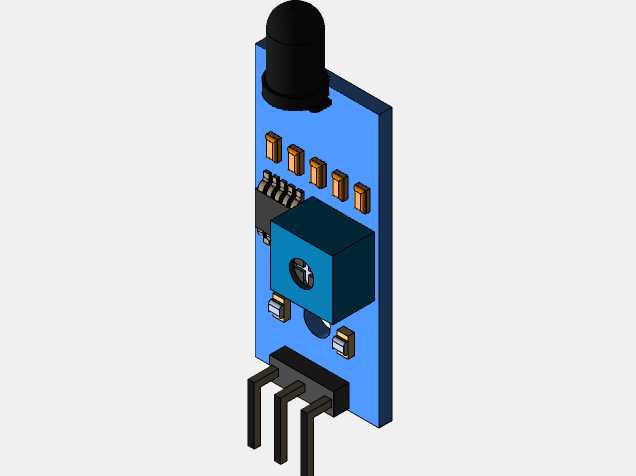

这款火焰探测感应模块是面向火情预警、火焰检测场景开发的小型传感部件，广泛应用于智能家居防火系统、工业设备火焰监测、消防预警装置、智能小车火源寻迹、厨房安全防护等多个场景，能够快速捕捉特定波段的红外辐射，实现对火焰存在的快速识别与信号输出，为各类安全防护系统提供可靠的前端感知能力。从实际用途来看，该模块可直接对接单片机控制电路，在检测到火焰信号时输出高低电平信号，既可以搭配报警装置实现火情触发告警，也可以接入灭火联动系统，在识别到火焰初期就触发小型灭火装置启动，还能作为机器人的感知部件，帮助移动设备定位火源位置，适配多类需要火焰识别的电子控制场景。在功能特性设计上，模块采用高灵敏度红外探测头作为核心感应元件，对火焰发出的特定波长红外信号有极强的捕捉能力，探测角度覆盖探头前方锥形区域，可通过板载的电位器调节感应灵敏度，适配不同距离、不同强度的火焰检测需求；板载集成了信号处理电路，能够将探头采集的微弱信号进行放大、滤波处理后输出稳定的数字信号，同时预留了模拟信号输出端口，可满足需要采集火焰强度模拟量的进阶使用需求，板载的电源指示灯与信号输出指示灯能够直观反馈模块的工作状态与检测结果，方便调试与日常状态查看。设计思路上，整体采用模块化集成设计，将感应探头、信号处理芯片、调节元件、接线引脚全部集成在单块印刷电路板上，尽可能压缩整体体积，减少额外的接线与外围元件需求，让用户可以直接将模块嵌入到各类设备的控制电路中，无需额外设计复杂的信号处理电路；元件布局上按照信号流向排布，红外探头布置在板体顶端，避开下方元件对探测视角的遮挡，电位器布置在板体中部靠前位置，方便用户在安装后直接用螺丝刀调节灵敏度，排针引脚布置在板体底端，采用标准2.54mm间距排针，既可以直接插在面包板上进行原型调试，也可以通过导线焊接接入成品电路，适配不同的安装使用需求。外形尺寸与安装边界方面，模块整体为长条形板状结构，板体厚度较薄，顶端的黑色红外探头略微突出板体平面，整体占用空间极小，板体未设置固定安装孔，用户可根据实际安装场景采用背胶固定、排针插接固定、支架夹持等多种方式安装，安装时需注意保证探头前方无遮挡物，避开强红外辐射源的持续干扰，确保探测视角能够覆盖需要监测的区域，同时要保证接线引脚与其他高压部件保持足够安全距离，避免电路干扰影响检测精度。
