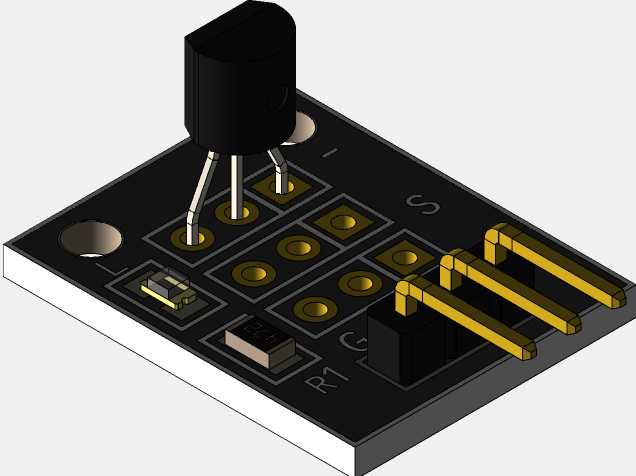

直插式测温传感器模块结构设计

这款测温模块主要面向民用电子测温、工业小范围环境温度采集、嵌入式开发实验等场景，可直接集成到小型温控设备、环境监测节点、创客DIY测温装置中，实现接触式环境温度的精准采集与信号输出，为后端控制电路提供可靠的温度数据支撑。模块核心采用直插封装的热敏测温元件，元件引脚直接焊接在PCB板对应焊盘上，减少外接引线带来的信号干扰，保障温度采集的响应速度与数据稳定性。PCB板采用标准小型化设计，板身预留两个对称的圆形安装孔，可配合M2规格螺丝直接固定在设备壳体或安装支架上，安装孔位置避开板上走线与元件布局，不会对电路造成挤压损伤。板载元件除核心测温探头外，还集成了贴片限流电阻、信号匹配元件，优化输出信号的线性度，降低外接电路的设计复杂度。板边采用标准2.54mm间距排针作为输出接口，共设置三个引脚分别对应电源、信号输出、接地，可直接插接在面包板或标准排母接口上，无需额外焊接转接线，适配绝大多数开源硬件开发平台与小型控制板的接口规范。设计过程中优先考虑元件布局的合理性，将测温探头布置在板身靠外侧的位置，尽可能减少板上其他发热元件对测温精度的影响，探头本体高出PCB板一定高度，可更好地接触被测空气或物体表面，提升温度响应速度。贴片元件全部布置在探头同侧的板面上，排针接口布置在板身另一侧，与探头保持足够安全距离，既避免安装时排针对探头造成磕碰，也能减少接插件金属部分的热传导干扰测温结果。板上丝印清晰标注了引脚定义与元件标号，方便使用者快速识别接口功能，排查接线问题。整体板型尺寸紧凑，可嵌入到狭小的设备内部空间中，安装边界适配多数小型电子设备的内部安装位，无需额外预留过大的装配空间，适配性较强。模块的电路走线经过优化，电源线与信号线分开布置，减少电源纹波对温度信号的干扰，保障输出信号的准确性，可稳定适配常规低压直流供电场景，满足多数低功耗测温场景的使用需求。
