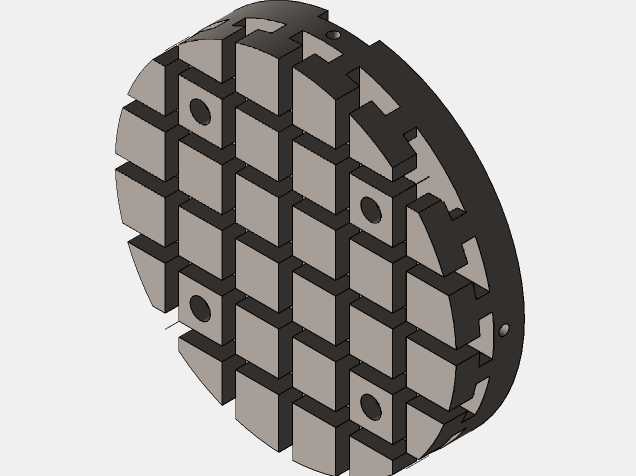

圆形矩阵式模块化组合工装夹具

这款圆形矩阵式组合夹具，主要面向多工位批量机加工、精密装配、自动化产线上下料的装夹场景，适配圆形工作台的加工中心、回转式装配工位、旋转检测平台等设备使用，能够在单工位装夹循环内完成多件工件的同步定位夹紧，大幅缩减单件装夹的辅助耗时，提升圆形回转类设备的工位利用率。夹具整体采用圆形底板作为承载基体，外轮廓做了等厚包边设计，边缘预留沉头安装孔位，可直接通过螺栓锁紧在设备转台的标准T型槽或螺纹安装面上，安装时无需额外制作过渡连接板，能够适配市面主流直径规格的回转工作台，安装边界与转台表面完全贴合，不会出现悬伸受力导致的装夹形变。底板上的装夹单元采用规整矩阵式排布，每个独立装夹块都采用可替换模块化设计，单元之间通过侧边的凹凸榫卯结构实现互锁定位，既保证了整体装夹刚性，又可以根据待加工工件的外形尺寸、装夹受力点灵活调整单元的排布位置，无需重新制作整体夹具基板，就能覆盖不同规格小型零件的装夹需求。每个装夹单元上都预留了标准定位孔与锁紧螺纹孔，既可以安装定位销实现工件的快速找正，也可以搭配压板、快速夹钳等标准夹紧元件完成工件固定，部分单元上的避让孔位能够避开加工刀具的走刀路径，防止加工过程中刀具与夹具发生碰撞。设计过程中优先考虑了装夹受力的均匀性，矩阵排布的单元让每个工件的夹紧力都能垂直传递到底板基体上，避免了偏载导致的工件翘起、加工尺寸超差问题，圆形外轮廓的设计也完全匹配回转设备的运动轨迹，不会在转台旋转时产生干涉风险。夹具的分体式结构也便于日常维护，单个装夹单元出现磨损后可以单独拆卸更换，无需整体报废，大幅降低了工装的长期使用成本，同时模块化的组合方式也能快速适配异形工件的特殊装夹需求，通过增减、调整装夹单元的位置，就能快速搭建出适配不同工件的专用装夹方案，特别适合多品种小批量的柔性生产场景，能够有效缩短工装准备周期，提升生产切换的效率。
