机加工用定位夹紧夹具基座结构

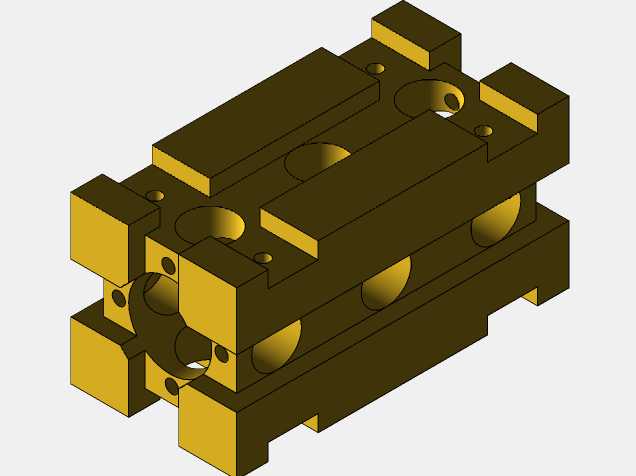

该夹具组件是机械加工工序中用于工件定位装夹的核心承载基座，主要应用于数控铣床、加工中心等设备的批量零件加工场景，可在多工序流转过程中为待加工工件提供稳定的装夹基准，减少重复定位带来的精度偏差，适配小型异形零件、轴类零件以及板类零件的装夹需求，在精密零部件加工、工装夹具定制、自动化生产线工位装夹等场景中均可发挥作用。从实际用途来看，该组件作为夹具的主体承载结构，一方面需要承担装夹过程中工件、夹紧元件的全部载荷，抵消加工过程中刀具切削带来的振动与冲击力，避免工件出现位移、颤振等影响加工精度的问题；另一方面需要通过自身预设的各类安装孔位、定位槽结构，实现与机床工作台、夹紧元件、定位销、导向件的快速装配，缩短夹具的组装调试周期，降低工装准备的时间成本。在功能特性设计上，该组件采用分层式的块体结构，主体为一体化加工的高强度金属块体，整体刚性充足，可承受大切削量加工下的载荷冲击；表面分布的多组通孔与沉孔，分别用于定位销的压装、夹紧螺栓的穿接、夹具与工作台的锁紧固定，不同孔径的孔位对应不同规格的标准紧固件，无需额外进行二次打孔加工即可完成装配；侧面与顶面开设的多组半圆凹槽与通槽，一方面用于减轻组件自身重量，降低工装整体负载，另一方面可作为排屑通道，让加工过程中产生的金属切屑顺着槽体排出装夹区域，避免切屑堆积在定位面处影响装夹精度。设计思路上，该组件优先保障装夹的刚性与定位精度，整体采用对称式布局设计，让装夹过程中的受力可以均匀分布到整个基座结构上，避免局部应力集中导致的基座变形；所有定位面均经过精加工处理，平面度与平行度满足精密装夹的公差要求，孔位的位置度公差控制在0.02mm以内，保证装配后各元件的位置精度；边角处的凸台结构既可以作为夹紧元件的限位挡边，也可以作为工件粗定位的基准面，在工件放置时即可完成初步位置限定，减少后续调整的工作量。从外形尺寸与安装边界来看，该组件整体为长方体块体结构，长宽高比例适配常规中小型加工中心的工作台T型槽间距，底部的安装孔位间距与标准T型槽间距匹配，可直接通过T型螺栓固定在工作台上，无需额外加装过渡连接板；组件整体外轮廓无突出的尖锐结构，安装后不会与机床主轴、刀具路径发生干涉，预留的夹紧元件安装空间足够适配常见的杠杆式夹紧、螺旋夹紧元件，可根据不同的工件装夹需求灵活搭配对应的夹紧配件，拓展夹具的适用范围。
