60毫米规格全向轮结构设计

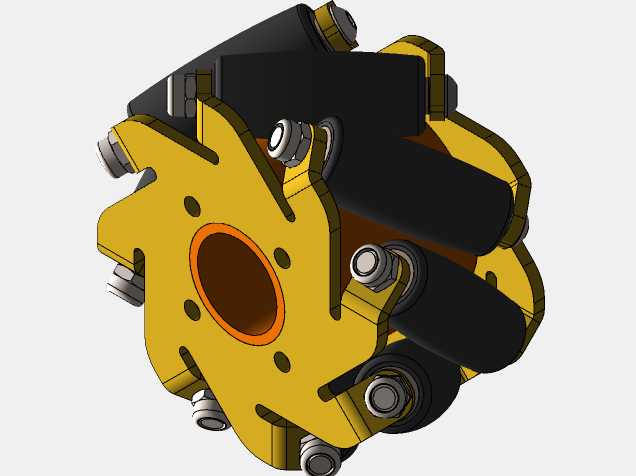

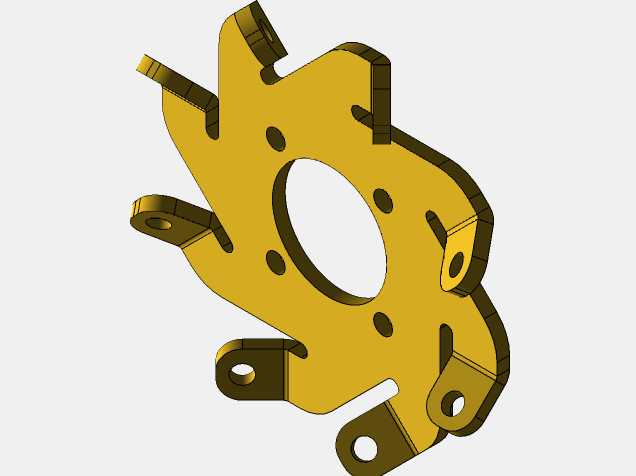

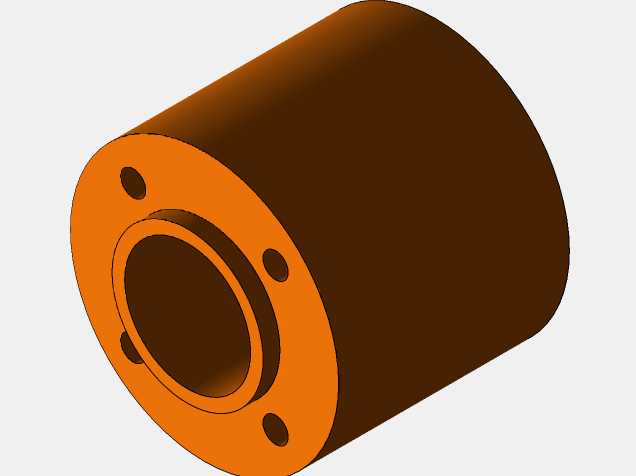

这款60毫米规格的全向轮，是面向轻型移动载具、智能转运平台、AGV小车等场景设计的行走执行部件，核心作用是在不改变轮组自身安装朝向的前提下，实现载具的横向平移、原地旋转、斜向移动等多自由度行走动作，解决传统定向轮、万向轮转向半径大、移动路径受限的痛点，适配仓储分拣、车间物料转运、服务机器人行走、教学实训平台搭建等多种对移动灵活性有较高要求的使用场景。从功能特性来看，该轮体采用双层同轴嵌套的结构设计，外层为高耐磨的接触轮面，内层为刚性支撑基体，中心预留的通孔用于穿设安装转轴，轮体的分层结构既保证了外圈与地面接触时的摩擦力与缓冲性能，又能通过内层的刚性结构承载径向载荷，避免轮体受压变形影响行走精度。设计过程中，优先考虑了轮体的安装适配性，将整体外径控制在60毫米的标准尺寸边界，中心安装孔的尺寸匹配常规小型行走轴的直径规格，轮体的轴向厚度经过反复校核，既保证了与地面足够的接触面积，避免单位面积压强过大损伤地面或加速轮面磨损，又控制了整体的安装占用空间，方便在紧凑的载具底盘上进行多轮组布局。轮体的外圈采用略带弹性的耐磨材质设计，能够在平整的环氧地坪、瓷砖地面、硬质PVC地面等常见室内作业场景下保持稳定的抓地力，同时减少行走过程中产生的震动与噪音，内层的支撑结构采用一体化的刚性设计，保证轮体在承受额定载荷时不会出现径向窜动，确保行走过程的平顺性。在安装边界的设计上，轮体两侧的端面保持平整，能够直接贴合安装支架的定位面，不需要额外加装调整垫片即可完成轴向定位，中心孔的公差配合按照轻载转动的标准设计，既保证转轴穿装的便利性，又能避免配合间隙过大导致轮体转动时出现晃动。这款全向轮的结构设计没有冗余的复杂部件，整体造型简洁规整，既方便生产加工时的成型与装配，也能在后期使用过程中降低维护成本，当外层轮面出现磨损时，可直接拆卸更换外圈部件，不需要整体替换轮组，适配多轮组合的全向移动底盘布局需求，能够满足10公斤以内轻型载具的行走使用要求，在狭小空间内的移动作业场景下，相比传统轮组能够大幅提升移动效率，减少转向所需的额外空间占用。
