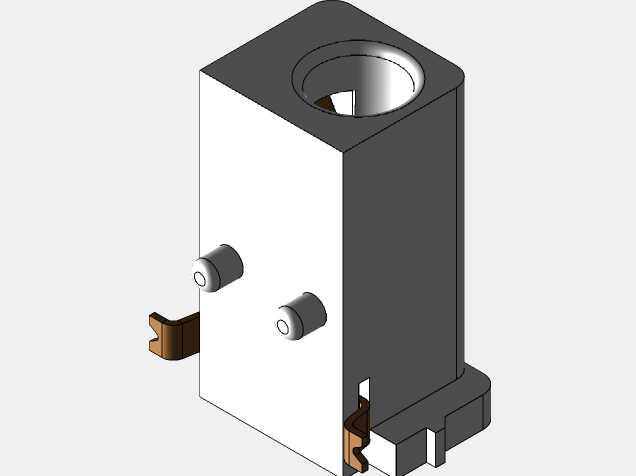

直流电源插孔连接组件结构设计

这款直流插孔是电子设备供电链路里的基础连接部件，广泛应用在消费电子、小型工控终端、便携检测仪器、桌面办公外设、家用小电器等需要低压直流供电的产品场景中，承担着外接直流电源与设备内部供电回路的导通衔接作用，是保障设备稳定获取外部直流电力的核心接口零件。在实际使用场景中，这类插孔需要适配常规规格的直流电源插头，日常插拔频次根据设备使用场景存在差异，部分固定安装的设备插拔频次较低，而便携类设备的电源插孔会面临更频繁的插拔操作，因此结构设计上需要兼顾插拔手感、接触可靠性与长期使用的耐用性。从功能特性来看，这款直流插孔采用中心插针接触、外圈环形限位的经典结构，中心接触端采用弹性接触设计，能够在插头插入时提供稳定的正向接触压力，避免接触不良导致的供电中断、接触电阻过大发热等问题；外圈的绝缘基座采用耐温绝缘材质，既可以隔绝正负极避免短路风险，也能为插头插入提供精准的导向，防止插头插偏造成内部结构损伤。在设计思路上，这款插孔优先考虑了安装适配性与接触可靠性，整体结构做了紧凑化处理，能够适配常见的PCB板载安装、壳体嵌装两种主流安装方式，内部接触弹片做了弧度优化，既保证足够的接触抱紧力，又不会让插拔阻力过大影响使用体验；绝缘基座的导向口做了微倒角处理，能够在插头插入时自动导正位置，降低盲插时的对位难度，同时在插孔根部设计了限位台阶，插头插入到额定深度后会被台阶限位，避免过度插入顶坏内部接触结构。外形尺寸与安装边界方面，这款插孔整体轮廓小巧，外露部分的直径与突出壳体的高度都控制在常规小型电子设备的适配范围内，板载安装版本的引脚间距符合通用PCB布线规范，焊接引脚做了加长处理，既可以满足波峰焊的工艺要求，也能提升焊接后的结构强度，避免插拔时引脚受力脱焊；嵌装版本的外圈设置了卡扣结构，能够直接卡入设备壳体的预设安装孔内，不需要额外螺丝固定，大幅提升组装效率，安装后插孔与壳体表面的贴合度良好，不会出现明显缝隙影响外观与防护性能。在结构细节上，这款插孔的接触部件采用导电性能优异的金属材质，表面做了防氧化处理，长期使用也不会因为氧化层堆积导致接触电阻上升，绝缘部分的材质具备一定的阻燃性能，能够满足电子设备的安全规范要求，整体结构没有冗余设计，在满足连接功能的前提下尽可能压缩了占用空间，能够适配各类紧凑化设计的电子设备内部布局。
