摩托车后轮单摇臂悬架运动机构

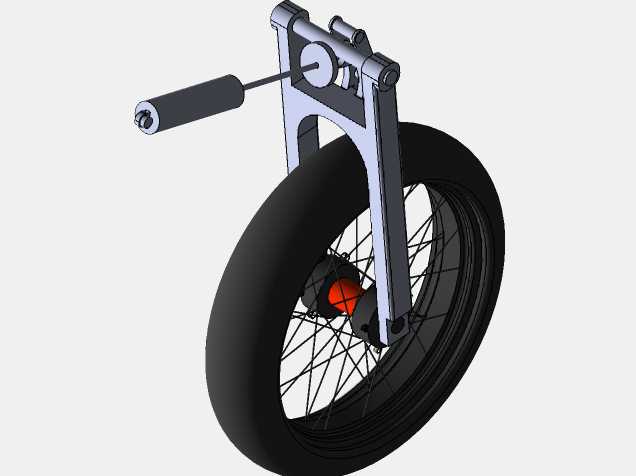

该结构为两轮机动车后轮配套的单摇臂式悬架运动机构，主要应用于定制摩托车、高性能电动两轮车的后轮行走系统，承担后轮承载、行驶减震、轮组定位的核心功能，可在车辆经过颠簸路面时过滤路面传递的竖向冲击，同时约束后轮的运动轨迹，保证轮组与车架的相对位置始终处于合理范围，避免轮组摆动偏移影响行驶稳定性。整套机构由单臂式摇臂主体、筒式液压减震器、辐条式后轮总成、摇臂铰接安装座四个核心部分构成，摇臂上端设置两组同轴铰接点位，分别用于连接车架主结构与减震器的上端安装端，摇臂下端设置轮轴安装位，用于固定后轮轮轴，让后轮可绕轮轴自由转动，减震器下端与摇臂中部的延伸支耳铰接，形成完整的杠杆式减震运动链路。设计过程中优先考虑运动行程的合理性，摇臂绕车架铰接点的摆动角度控制在合理区间，匹配减震器的压缩与回弹行程，避免减震器触底或者拉伸超出工作极限，同时通过铰接点的位置排布，优化减震器的杠杆受力比，让减震阻尼与弹簧刚度的匹配更符合两轮车的承载需求，兼顾单人骑行与双人承载的减震舒适度。摇臂主体采用板式镂空结构设计，在保证结构强度满足承载冲击要求的前提下，尽可能降低结构自重，减少悬架下重量，提升减震响应速度。辐条后轮采用多辐条编织结构，搭配宽截面橡胶轮胎，可分散路面冲击的局部应力，轮组中心设置轮毂轴承安装位，保证轮组转动的顺滑度。安装边界方面，摇臂上端与车架连接的铰接点位同轴度公差控制在较高精度范围，避免摇臂摆动过程中出现卡滞，减震器上下两端的铰接点均采用销轴连接结构，预留足够的转动自由度，轮轴安装位的孔径与常规摩托车后轮轴尺寸匹配，可直接适配对应规格的轮轴紧固件，整套机构的运动过程无结构干涉，摇臂摆动时与轮胎、车架周边部件均保留足够的安全间隙，可直接用于两轮车底盘的结构验证、运动仿真测试，也可作为定制车型悬架改装的结构参考。
