九十毫米电动涵道风扇外壳结构设计

这款90mm规格的电动涵道风扇外壳，主要面向小型航模动力系统、微型辅助通风装置、桌面级涡轮演示装置等应用场景，是适配高转速无刷电机的核心承载防护部件，能够为内部高速旋转的叶轮提供稳定的气流约束与结构防护，同时兼顾轻量化与外观仿真的双重需求。

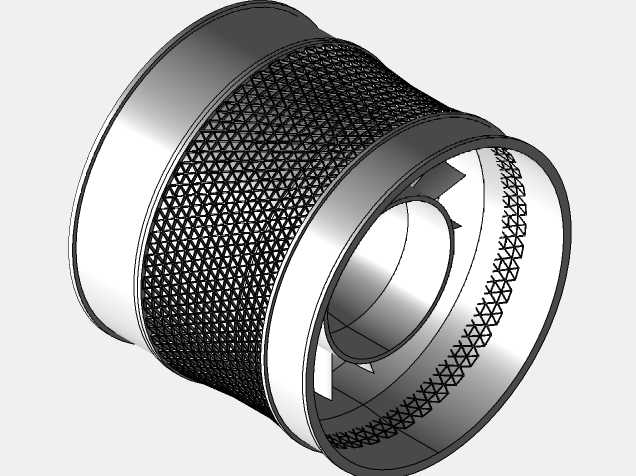

从实际用途来看，该外壳分为电机安装壳体与后壳体两个独立部件，二者配合形成完整的涵道流道，既可以引导气流沿轴向平顺排出，减少叶轮边缘的气流紊流损失，提升涵道整体的推力输出效率，也能够隔绝高速旋转的叶轮与外部接触，避免运行过程中异物卷入或者人员误触造成的安全隐患。在航模应用场景中，这类外壳是电动涵道动力组的必备结构件，直接决定了动力单元的安装适配性与气流输出效率，尤其适配仿真类喷气航模的动力布局需求，能够还原真实涡轮发动机的外观质感。

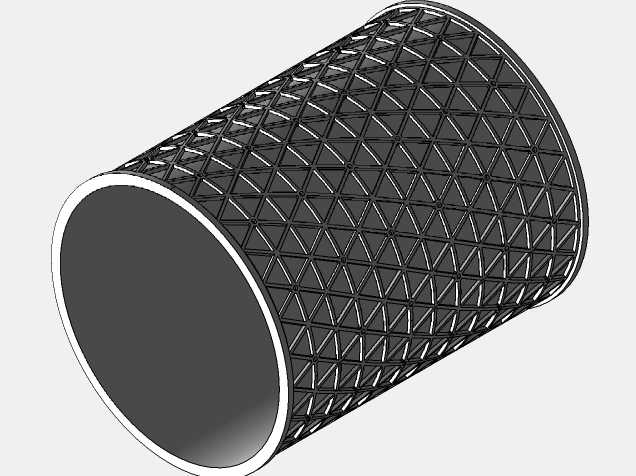

在功能特性设计上，外壳整体围绕高转速运行的工况做了针对性优化：两个壳体部件都设置了isogrid网格加强结构，这种三角形网格的加强形式能够在尽可能降低壳体壁厚、减少整体重量的前提下，大幅提升壳体的结构刚性，避免高转速气流冲击下产生壳体共振或者形变，保证流道内壁的圆度公差，减少叶轮与壳体内壁的剐蹭风险。排气段的结构做了渐扩式的流道设计，能够对叶轮甩出的高速气流做进一步整流，降低排气噪音的同时提升推力转化效率。

设计思路上，这款外壳充分考虑了个人制作与组装的便利性，整体拆分结构简单，两个部件的对接边界做了定位止口设计，组装时无需复杂工装即可完成对齐固定，非常适合三维打印制作，能够让爱好者快速完成涵道动力单元的组装调试。结构适配方面，外壳专门针对5mm轴径的18叶片涵道风扇做了匹配设计，内部安装腔能够容纳1400KV-1200KV规格的6S-8S无刷电机，支撑电机在33000-35000RPM的高转速区间稳定运行，安装边界上预留了标准的电机固定孔位与航模机身安装接口，能够直接适配主流90mm涵道航模的安装位，无需额外做结构修改即可完成装机替换。外形上，外壳的整体轮廓参考了真实小型旁路涡轮风扇的几何结构，剖面形态与真实航空发动机涵道结构高度相似，兼顾了功能实用性与外观仿真度，既可以作为实际动力部件使用，也可以作为航空原理教学的演示结构件，直观展示涵道发动机的外壳布局与气流通道设计逻辑。
