微型六缸径向气动动力装置结构设计

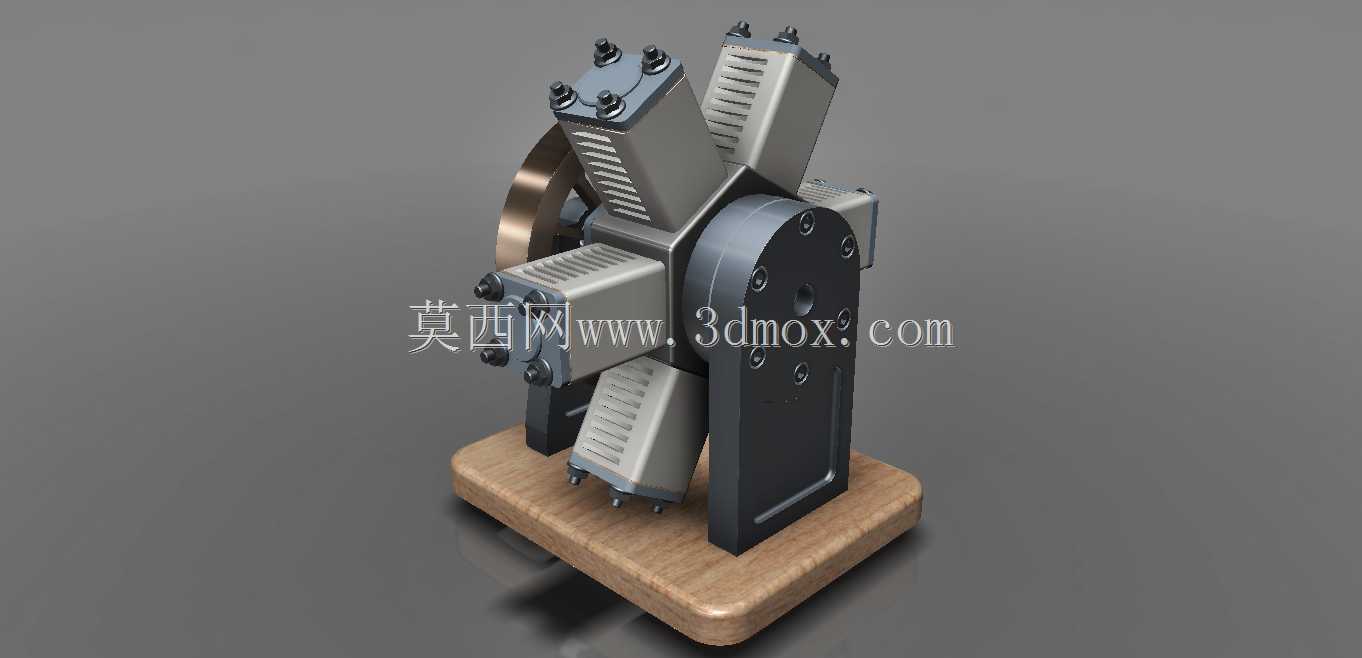

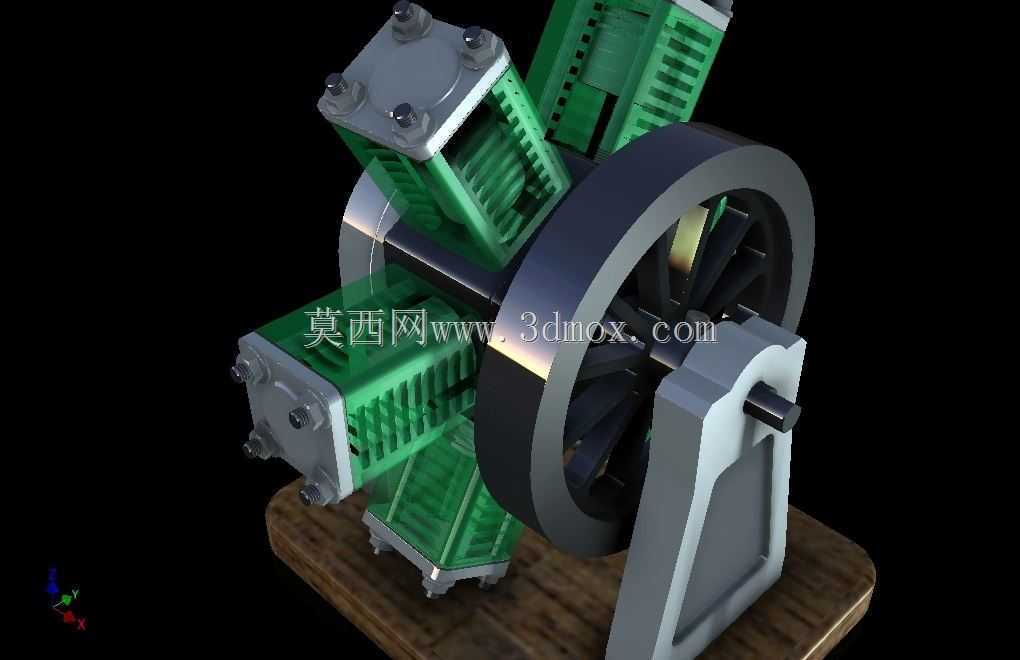

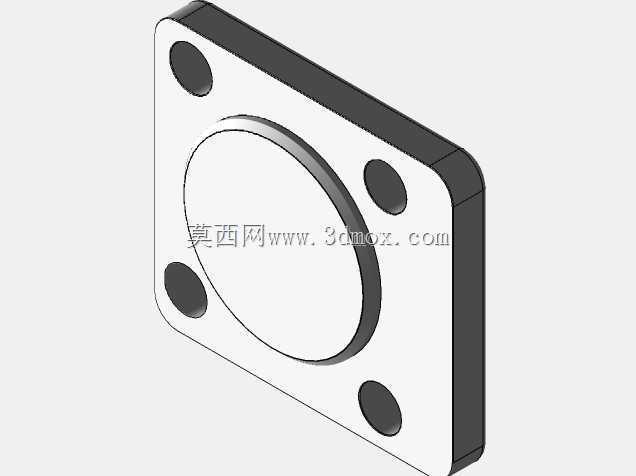

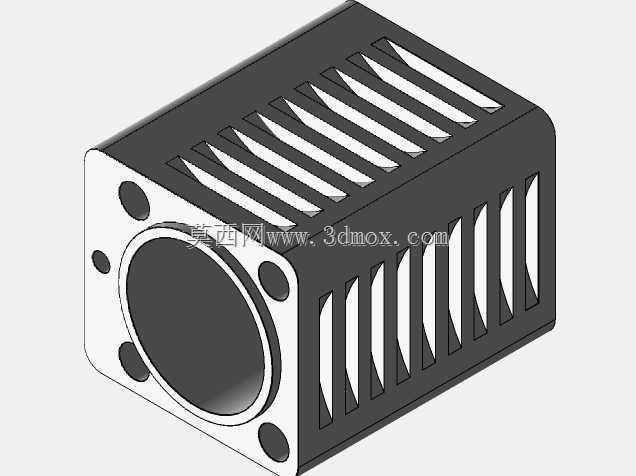

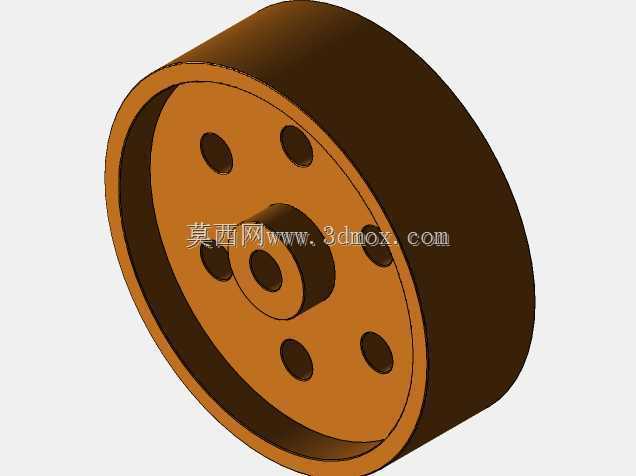

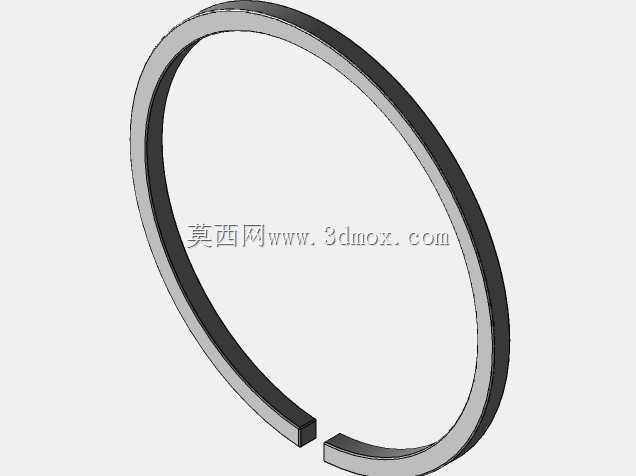

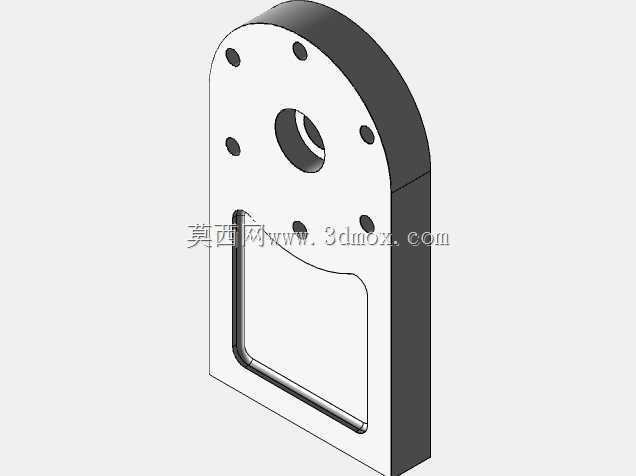

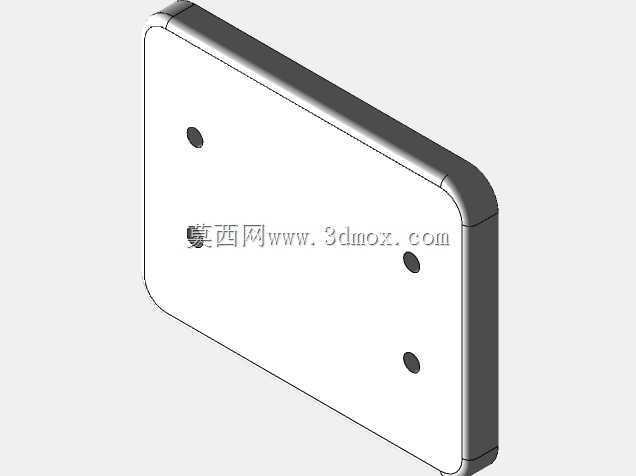

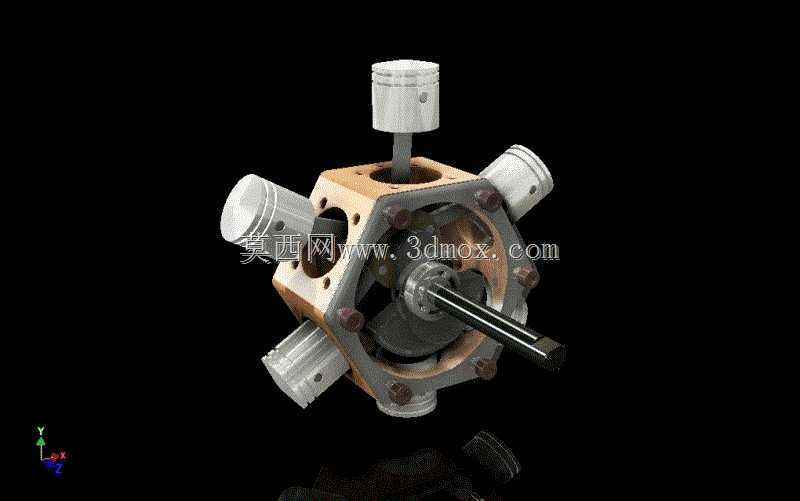

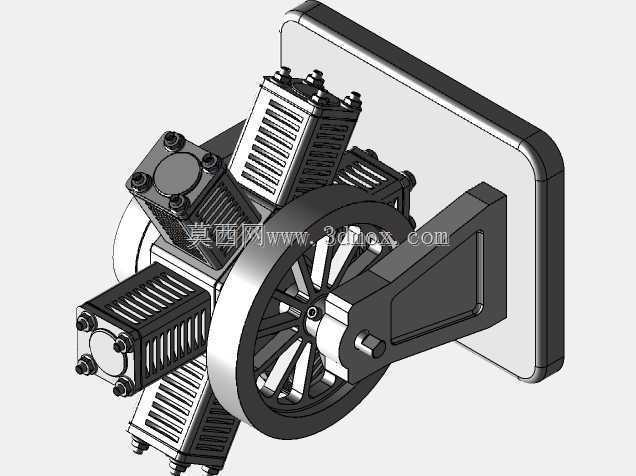

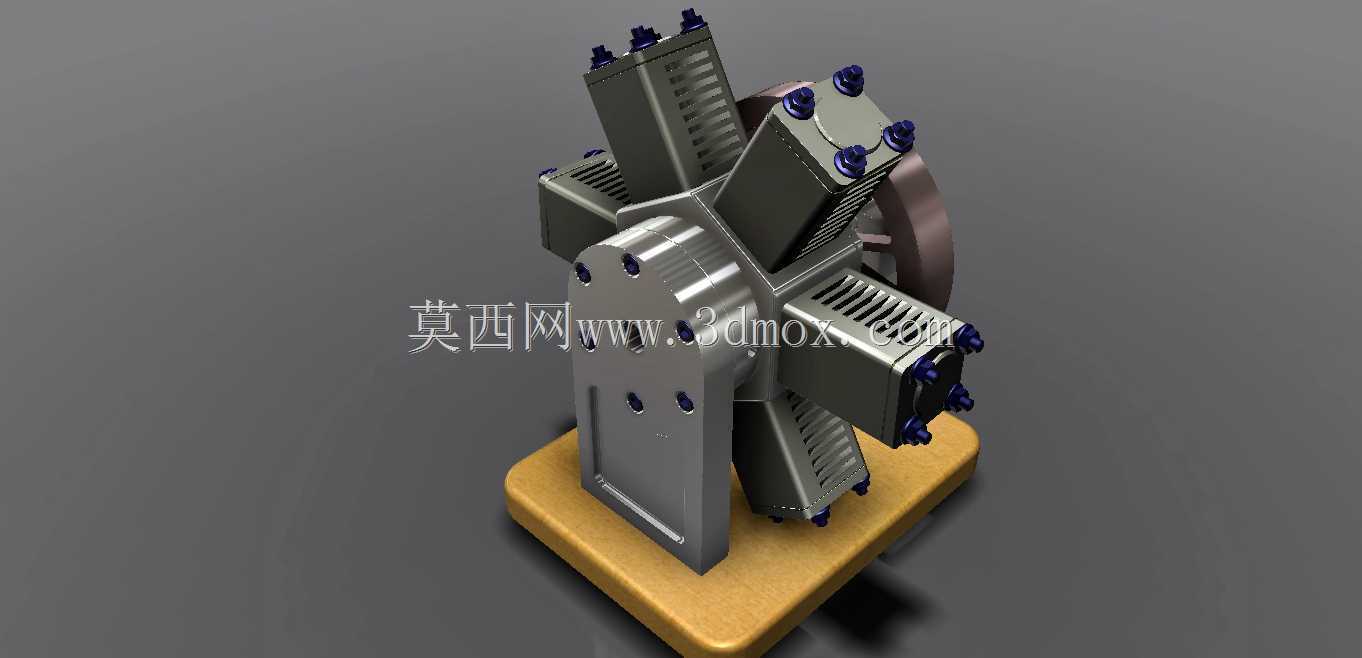

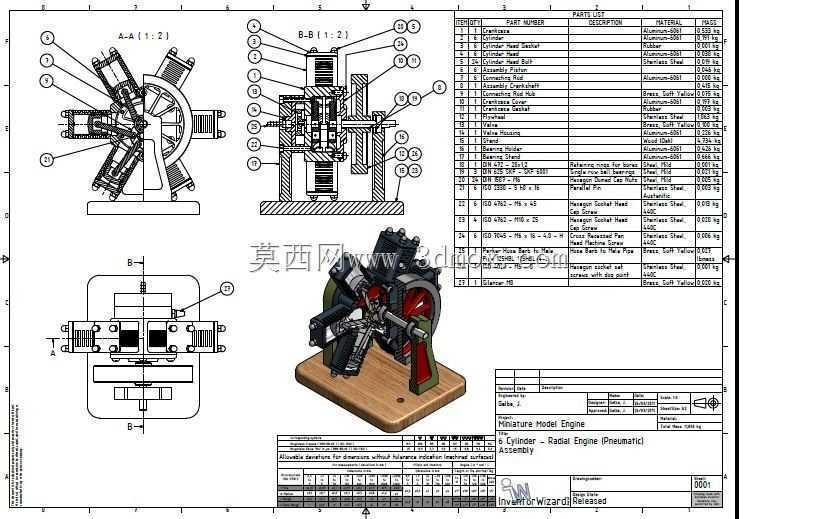

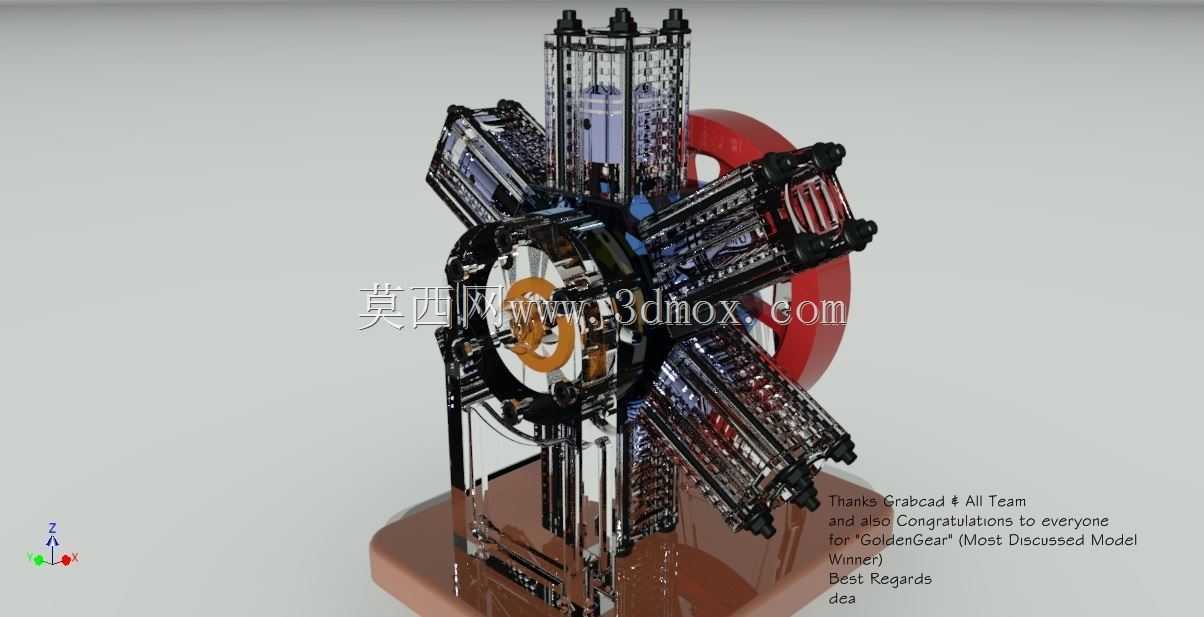

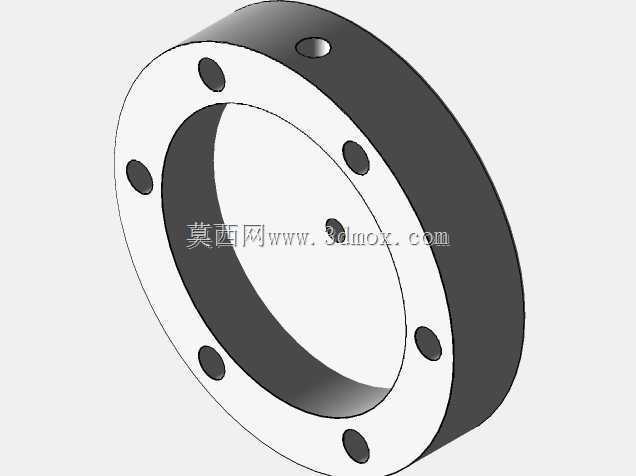

这款微型六缸径向气动动力装置，主要面向小型气动驱动场景设计，可适配桌面级教学演示教具、小型气动工具动力核心、微型自动化设备的动力输出单元，也可作为航模、小型仿生移动装置的动力源，在低压气动驱动的轻载作业场景中，能够替代传统电机提供更具机械质感的往复式动力输出，适配对动力结构紧凑度、动力响应速度有要求的小型作业场景。从实际用途来看，该装置依靠压缩空气作为动力介质，无需燃油供给与复杂的点火系统，通入额定压力的压缩空气后即可驱动六个气缸按径向排布顺序依次完成往复动作，通过内部曲柄连杆结构将活塞的直线往复运动转化为曲轴的旋转运动，持续输出稳定扭矩，可直接连接小型负载完成旋转驱动作业，也可搭配减速结构调整输出转速与扭矩，适配不同负载的驱动需求。从功能特性来看，六缸径向排布的结构让整体动力输出的平顺性远优于单缸、双缸同规格气动装置，六个气缸沿中心曲轴周向均匀分布，活塞做功的相位差均匀，曲轴转动过程中的扭矩波动更小，运转时的振动幅度更低，无需额外加装大尺寸配重结构即可实现平稳运转；同时径向排布的结构让整体装置的轴向尺寸大幅压缩，相比同排量的直列多缸气动装置，轴向长度缩短近六成，能够适配安装空间轴向受限的狭小装配场景，气缸外露的结构也更利于压缩空气做功后的热量快速散出，长时间连续运转时不会出现积热导致的动力衰减问题。在设计思路上，整体采用中心集成式布局，将曲轴、配气结构集成在中心的六面体基座内，六个气缸沿基座的六个安装面径向固定，每个气缸的连杆直接与中心曲轴的曲柄销连接，省去了复杂的分列式缸体连接结构，既降低了整体装配难度，也减少了缸体之间的连接密封点，降低了压缩空气泄漏的风险；基座与气缸的连接采用螺栓紧固加端面密封的结构，可根据实际使用需求快速更换不同缸径的气缸组件，灵活调整装置的整体输出功率与扭矩范围，适配不同的动力需求场景。从外形尺寸与安装边界来看，该装置整体呈正六边体辐射状结构，中心基座为正六面体结构，六个气缸向外延伸后整体外接轮廓直径较小，轴向长度仅为单缸长度加上曲轴输出端的连接长度，安装时可通过中心基座的安装孔位直接固定在安装平面上，曲轴输出端预留标准轴径与键槽结构，可直接连轴器、同步带轮等传动部件，无需额外定制转接结构，安装边界清晰，不会与周边的其他结构件产生运动干涉，能够快速集成到各类小型设备的动力系统中。
