航空涡轮喷气发动机风扇转子结构

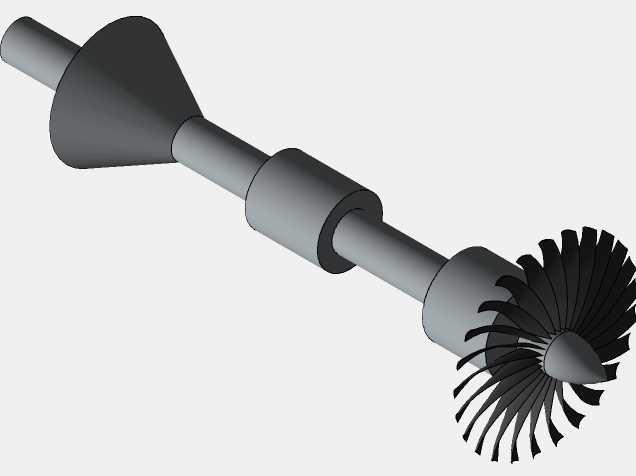

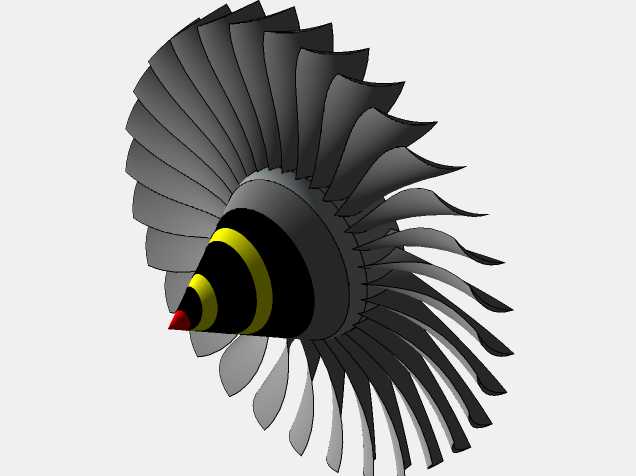

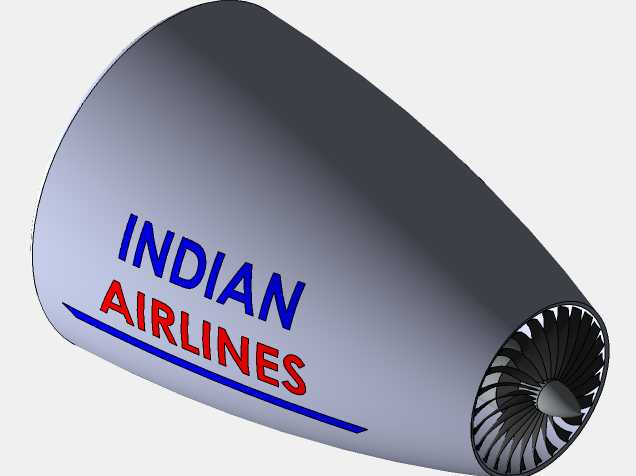

该结构为航空喷气发动机的前端风扇转子组件，是大涵道比涡轮喷气发动机的核心进气做功部件，主要应用于民用干线客机、大型军用运输机以及部分高性能公务机的动力系统前端段，承担着进气压缩、为外涵道提供大流量推力气流的核心功能，是决定发动机推进效率、燃油消耗率与进气稳定性的关键结构单元。在实际运行场景中，该转子组件处于发动机最前端的进气道后方，工作时需要在高转速、高进气动载荷、跨音速气流冲击的复杂工况下持续稳定运转，既要完成对进入外涵道气流的初步增压，为整机提供70%以上的巡航推力，也要为核心机内涵道输送稳定的压缩进气，保障燃烧室、涡轮段的工况匹配。从功能特性来看，该组件采用宽弦大扭角叶片设计，每一片叶片的翼型都沿叶高方向做了连续的气动扭转变型，从叶根到叶顶的弦长、安装角、厚度分布都经过气动优化，能够有效降低跨音速工况下的激波损失，提升进气压缩效率，同时叶片采用带阻尼凸台的结构设计？不对，该模型的叶片为无凸台宽弦设计，叶根采用燕尾型榫头与轮盘连接，能够在高转速下均匀传递离心载荷，降低轮盘的应力集中水平。设计思路上，该转子整体采用轴对称布局，前端的进气整流锥采用三段式流线修型，锥面的黄黑警示标识为地面维护时的安全提示设计，整流锥的曲面曲率完全匹配进气道的来流方向，能够引导进气顺畅进入叶片通道，避免进气道出口产生气流分离；叶片沿轮盘周向均匀等角分布，每相邻叶片的流道宽度沿气流方向逐步收敛，实现对进气的连续增压，同时叶顶间隙控制在极小的范围内，减少叶顶漏气损失，提升风扇段的做功效率。从安装边界来看，该转子组件的后端轮盘通过中心拉杆与低压压气机转子、低压涡轮转子同轴连接，整体的径向安装尺寸需要匹配发动机进气机匣的内壁直径，轴向安装位置需要与进气道出口、下游压气机导向器保持精准的轴向间隙，避免运转过程中出现动静碰磨；叶片的叶根榫头与轮盘榫槽的配合精度需要满足高温高转速下的载荷传递要求，整流锥与轮盘前端的连接采用快卸式结构，方便日常维护时检查叶片前缘的外物打伤情况。在实际工程应用中，这类风扇转子的设计需要兼顾气动效率、结构强度与抗外物损伤能力，叶片前缘通常会做加厚抗冲击设计，能够抵御低空飞行时吸入的雨滴、沙尘甚至小型鸟类的冲击，保障发动机在恶劣工况下的运行可靠性，同时转子整体需要经过严格的动平衡校准，将高转速下的振动水平控制在允许范围内，保障发动机整机的运行稳定性与使用寿命。
