布雷博高性能汽车制动盘卡钳总成

该制动系统总成主要面向民用改装乘用车、入门级赛道竞技车辆的制动升级场景，可适配多款采用17寸及以上轮毂的前置后驱、前置四驱乘用车型，核心作用是在车辆行驶过程中通过液压驱动卡钳活塞夹紧制动盘，将车辆行进的动能通过摩擦转化为热能散出，实现车辆减速、驻车锁止等核心功能，直接决定车辆的制动距离、制动抗热衰减性能与连续制动稳定性，是车辆行驶安全系统中最核心的执行部件。

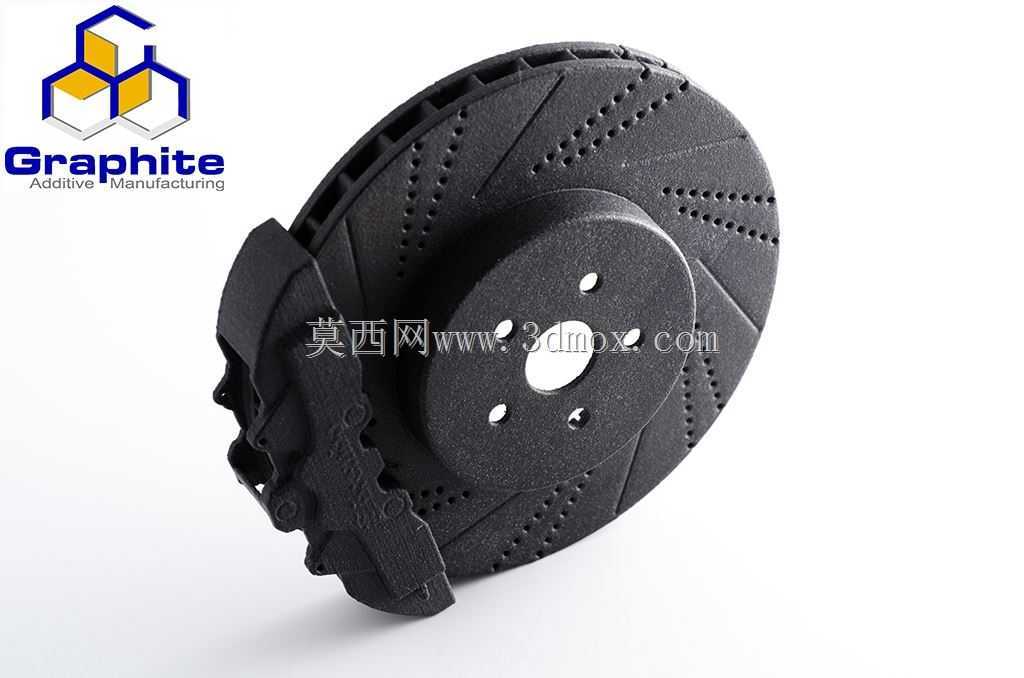

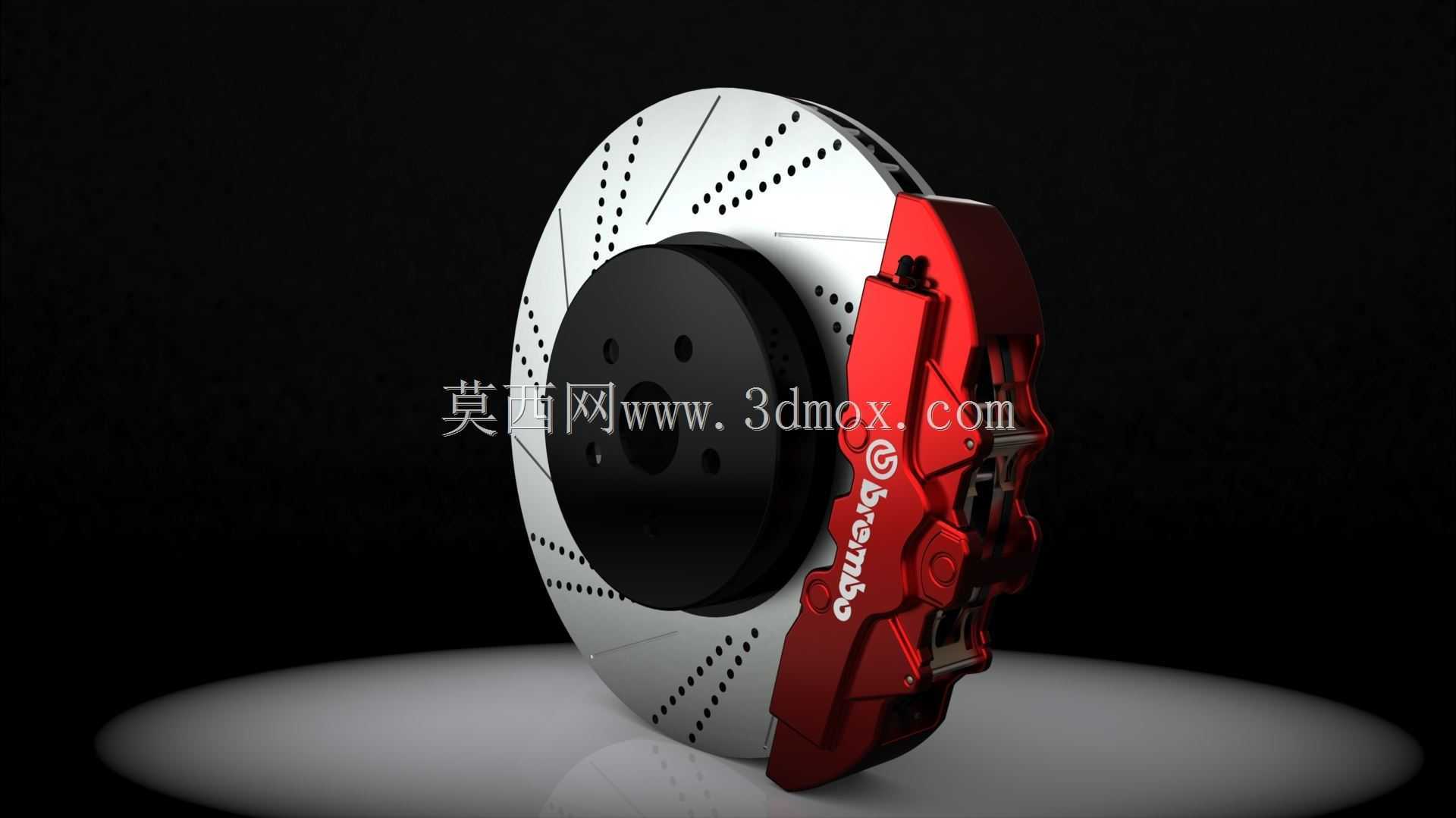

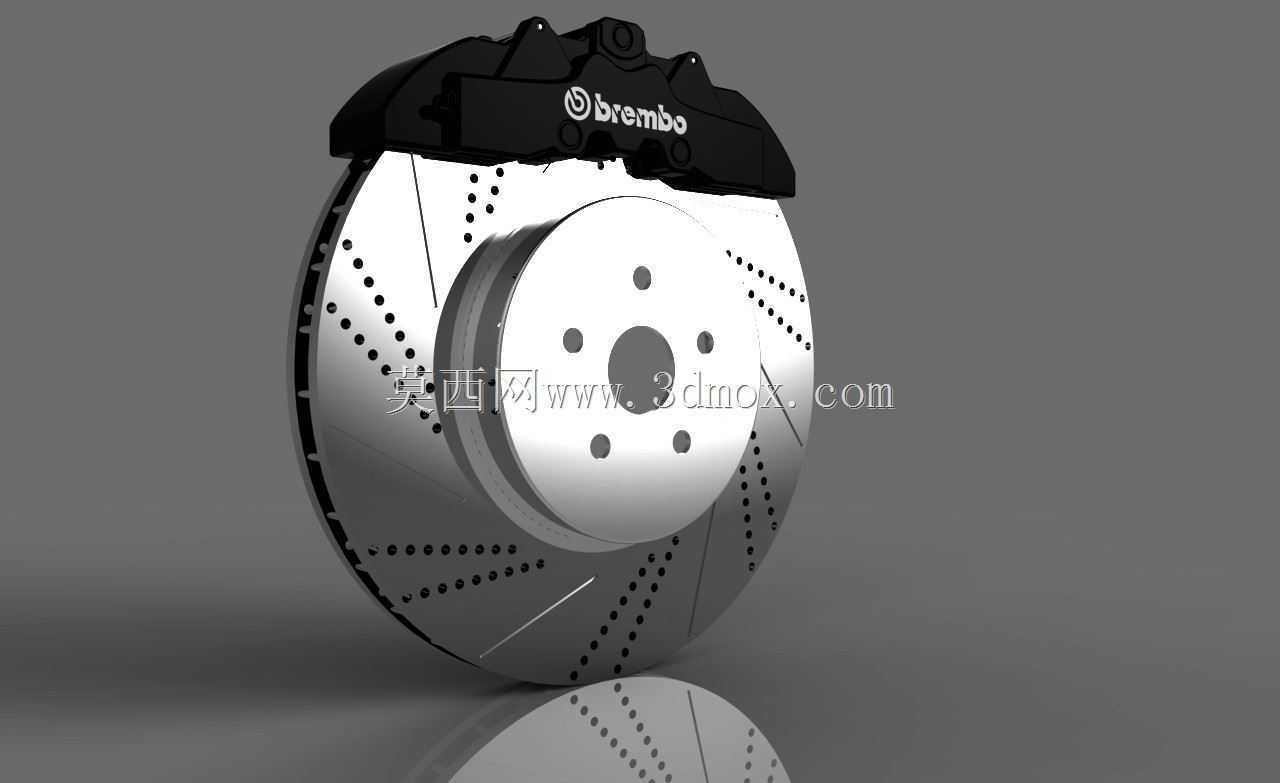

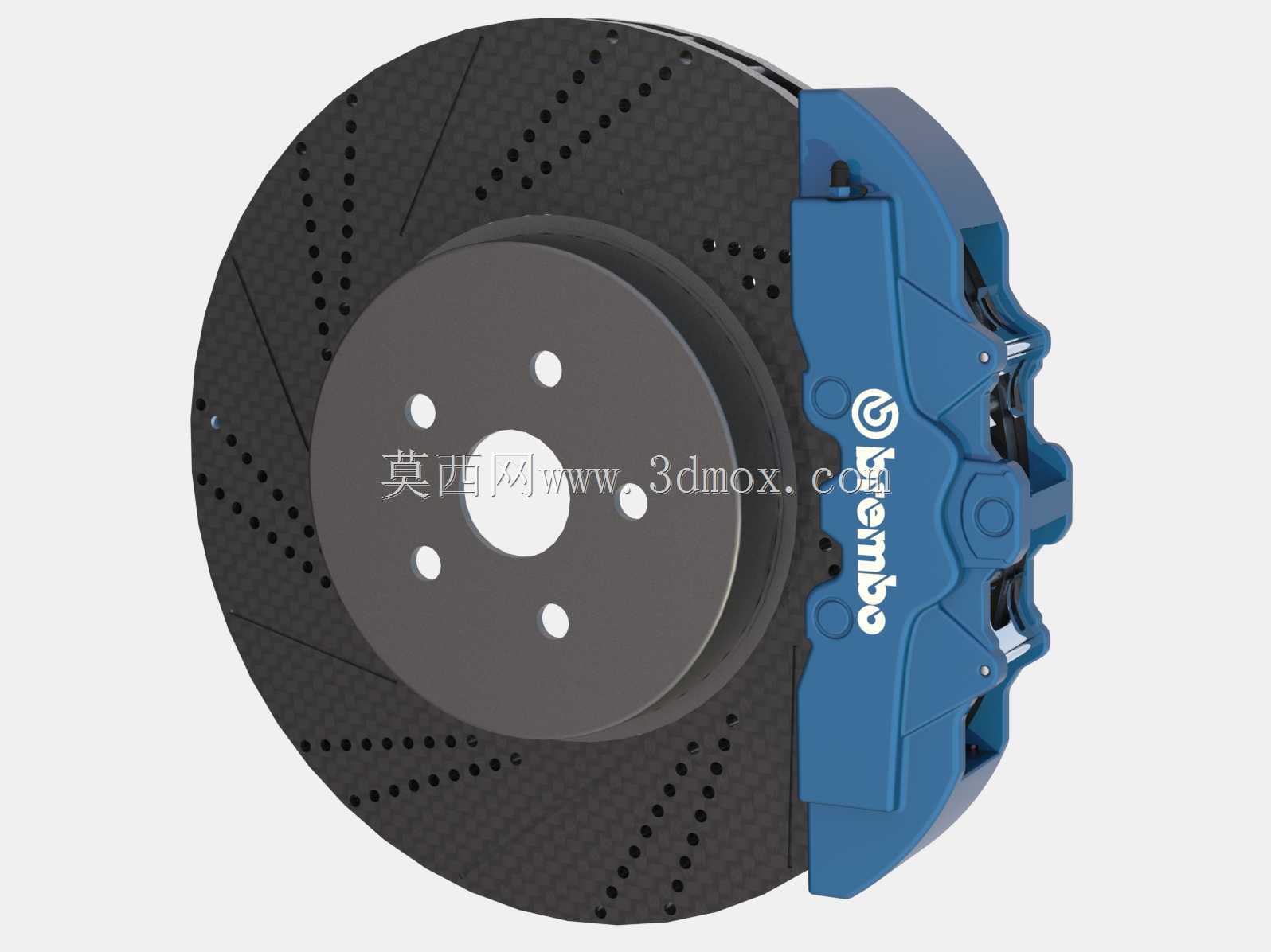

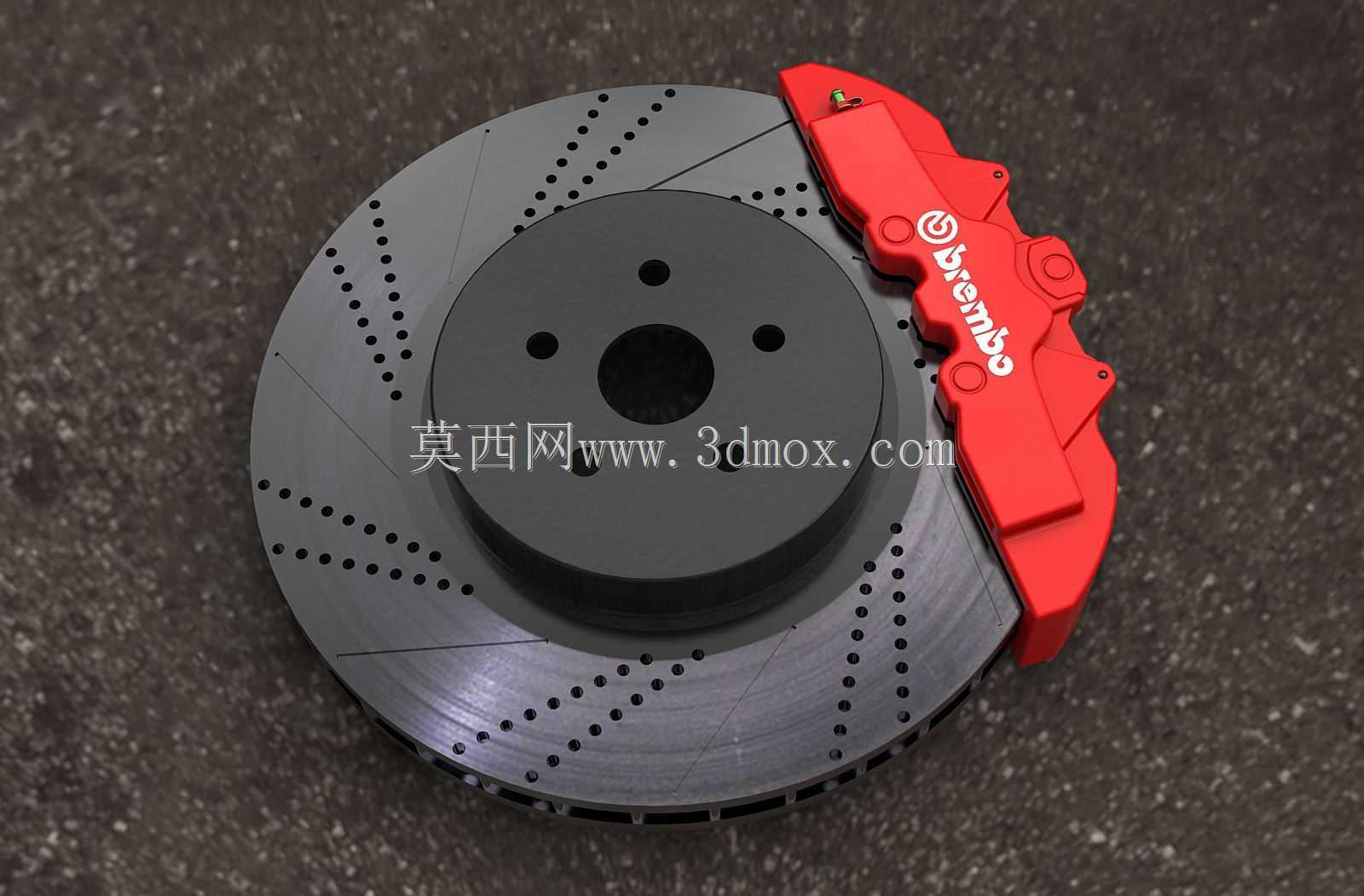

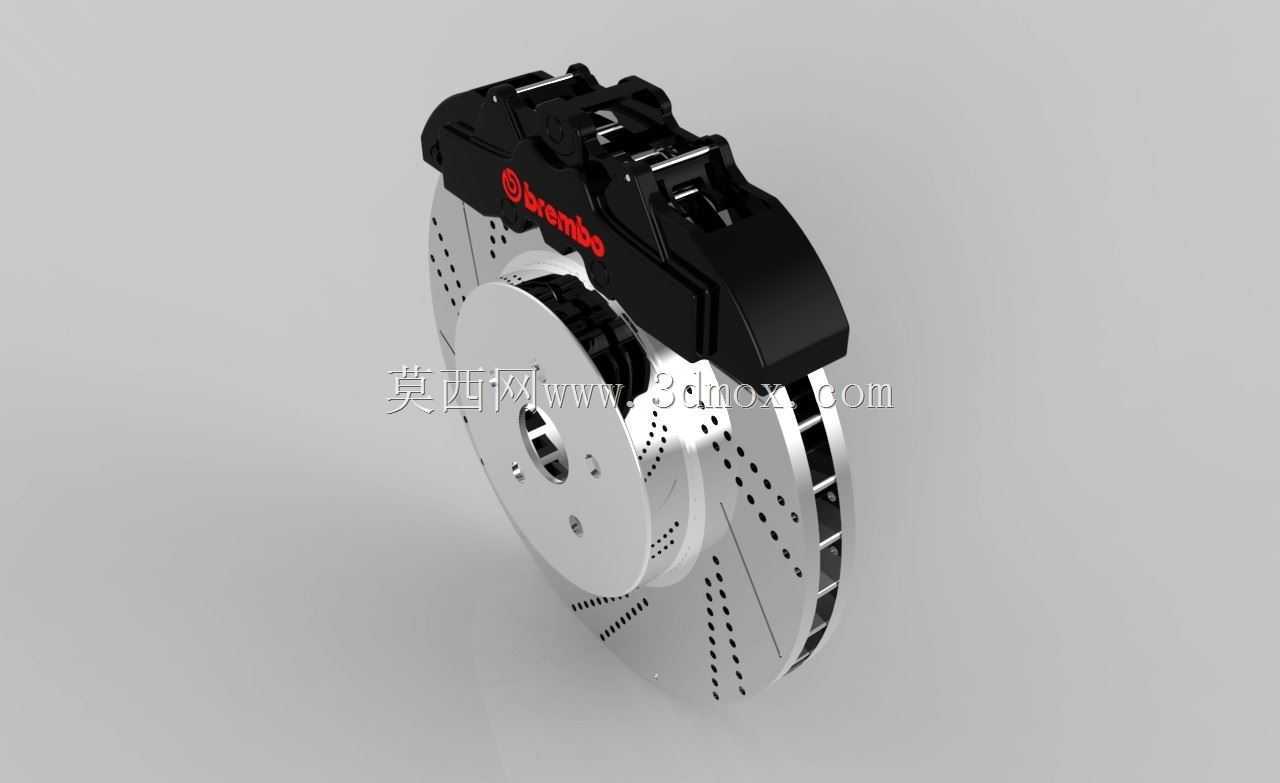

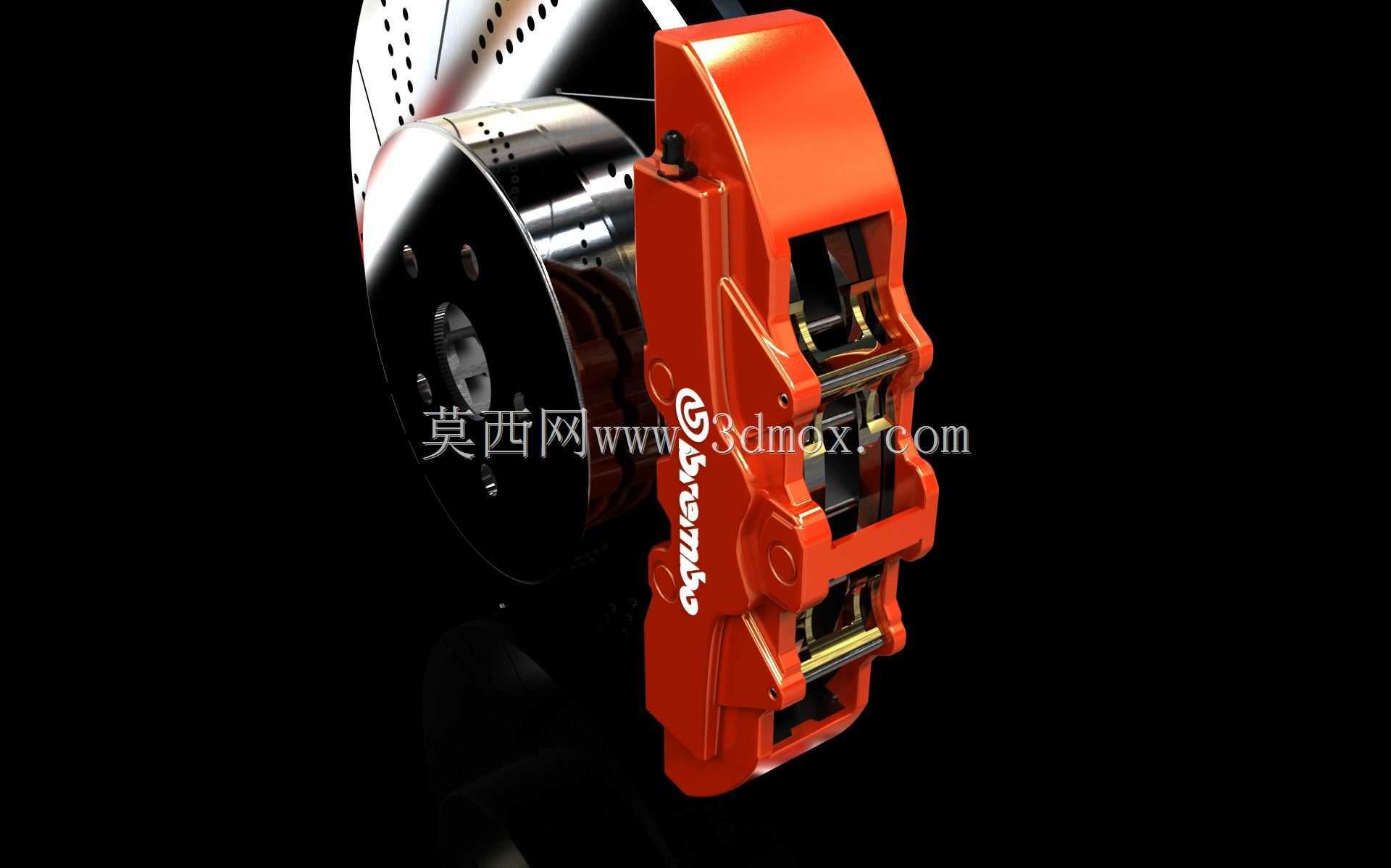

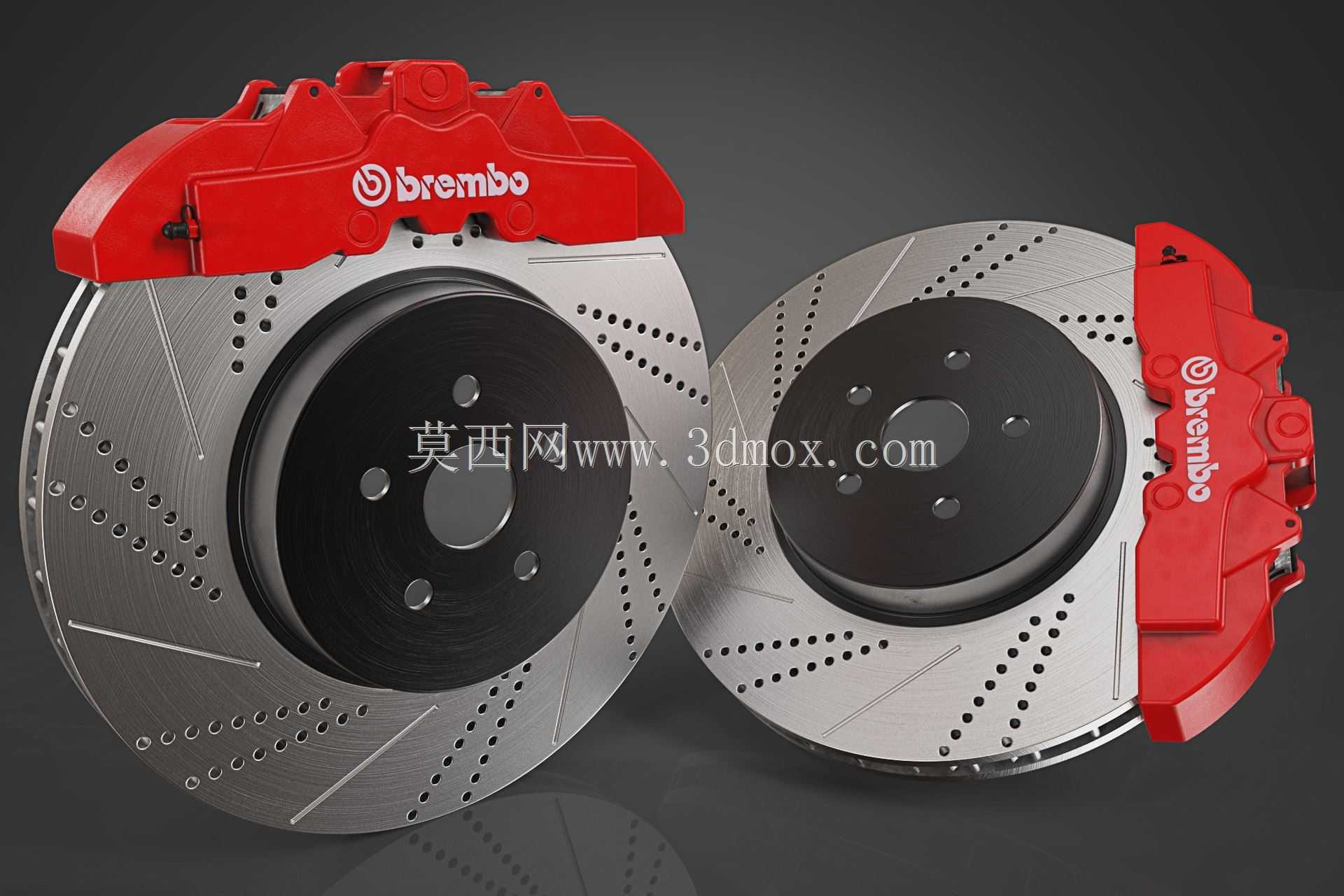

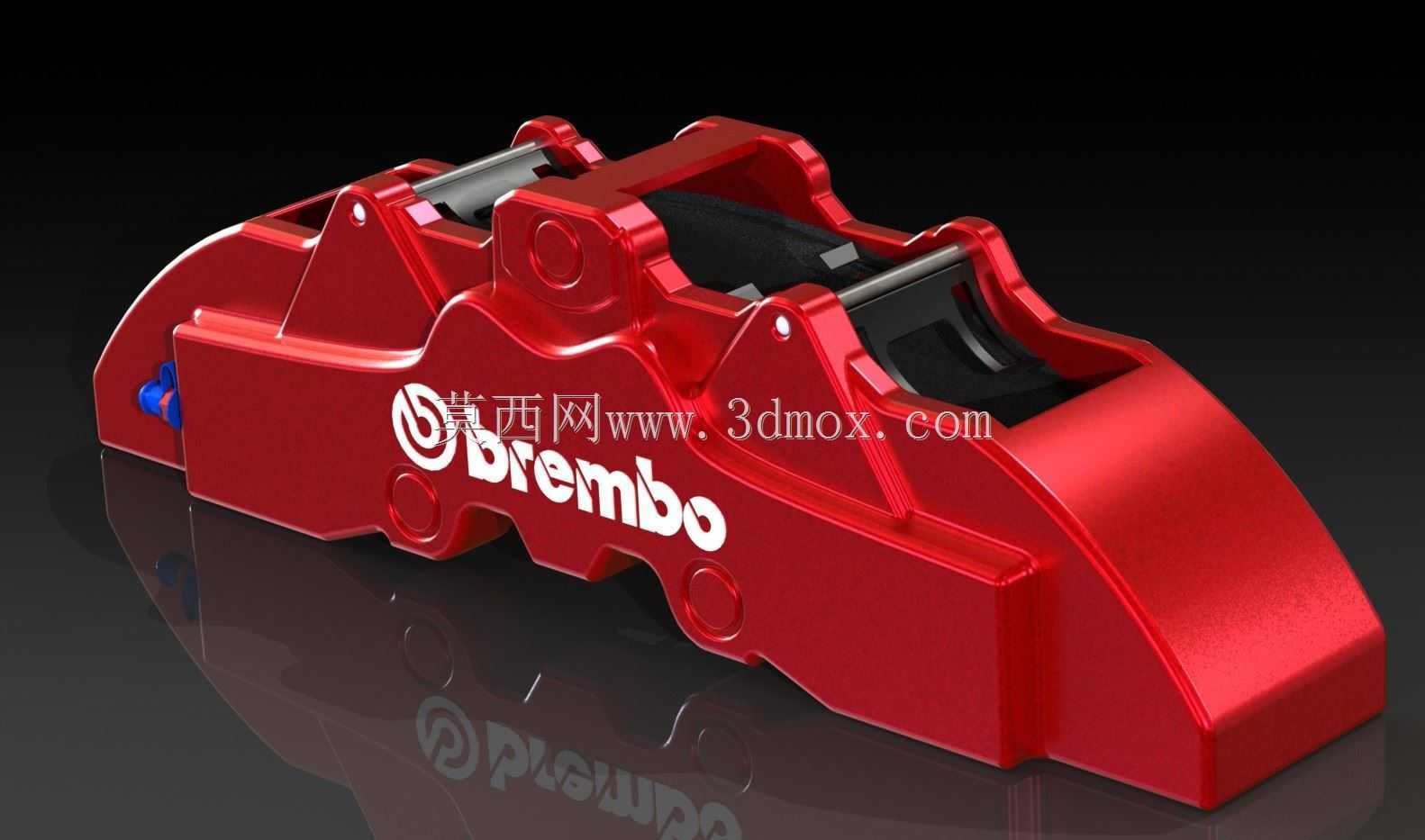

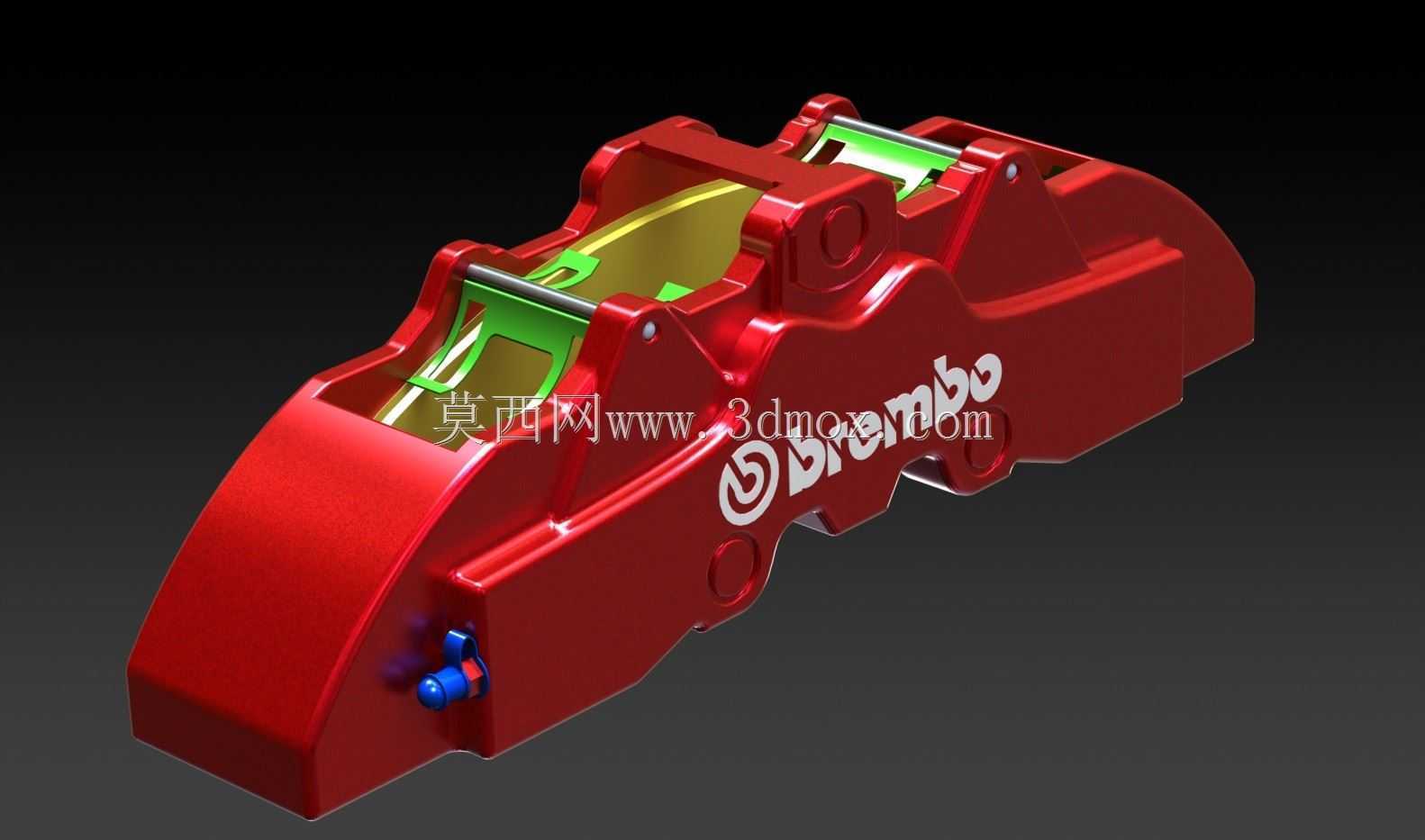

从功能特性来看，这款制动盘采用钻孔划线的通风盘结构设计，盘面的斜向划线可以在制动摩擦过程中快速刮除刹车片表面产生的磨屑，避免磨屑在摩擦面堆积造成制动打滑，同时盘面的贯通钻孔可以加速制动过程中产生的热量散出，在连续高强度制动场景下能有效降低摩擦片与制动盘的工作温度，减少热衰减带来的制动力下降问题；配套的对向多活塞制动卡钳采用高刚性一体式锻造壳体结构，相比原厂单活塞浮动卡钳，多活塞布局可以让刹车片施加在制动盘上的压力分布更均匀，避免刹车片偏磨，同时提供更强的夹紧力，匹配更大尺寸的制动盘可以有效缩短百公里制动距离，卡钳表面的红色防腐涂层既可以抵御行驶过程中泥水、融雪盐的腐蚀，也具备较强的外观辨识度，满足改装用户的外观展示需求。

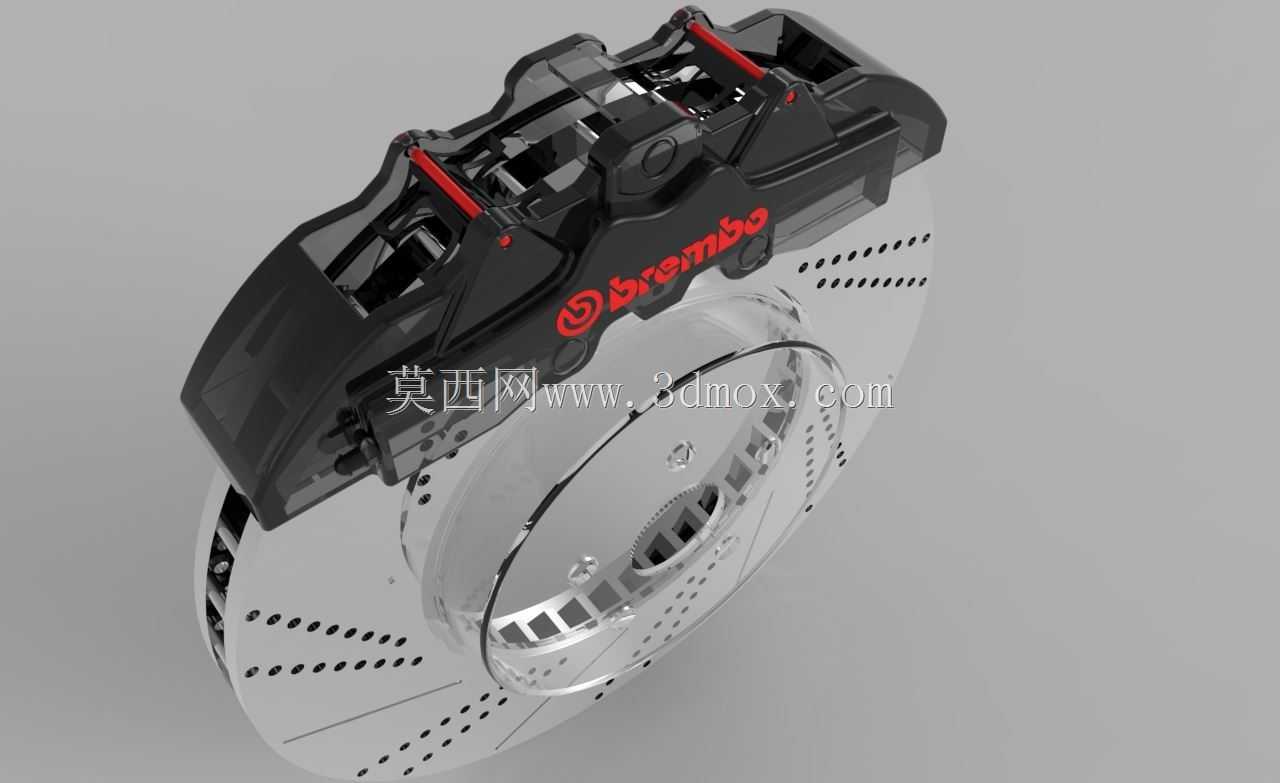

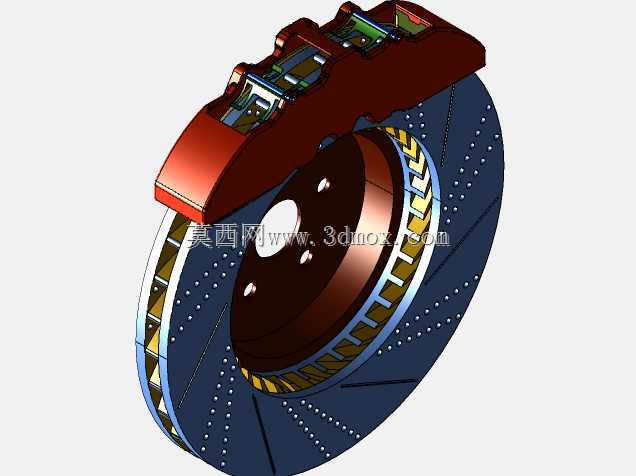

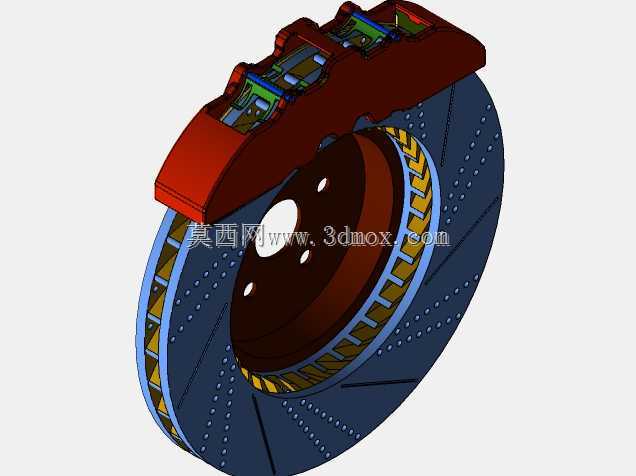

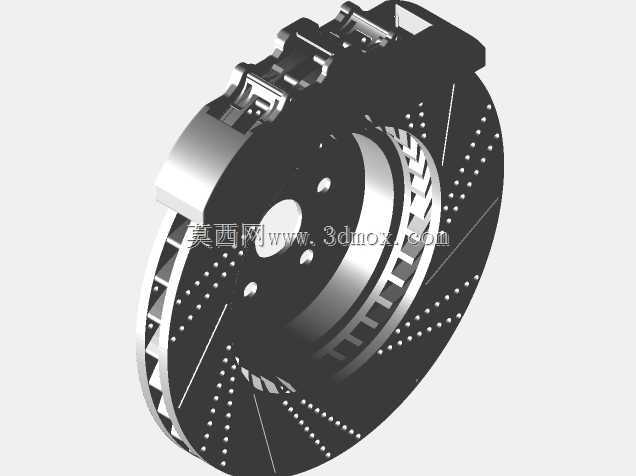

在设计思路上，该模型采用1:1等比例还原实车安装尺寸，制动盘总直径为0.17m，建模过程中严格遵循实车的安装边界参数：制动盘中心的定位孔直径、轮毂安装螺栓的孔位节圆直径、卡钳的安装支架固定孔距均按照量产改装件的实际尺寸设定，用户可根据自身适配车型的轮毂参数，在三维装配环境中通过缩放功能调整整体比例，匹配不同尺寸的轮毂、转向节安装位，避免出现装车时卡钳蹭轮毂辐条、制动盘与防尘罩干涉的问题。模型还原了制动盘内部的通风散热风道结构、卡钳内部的活塞排布、刹车片的摩擦片与钢背分层结构，既可以用于整车装配的干涉校验，也可以用于制动系统工作原理的演示、改装方案的效果渲染展示，能够帮助改装从业者在方案设计阶段直观呈现装车效果，也能为机械相关专业的学习者提供制动系统结构认知的直观参考。
