直径235mm汽车通风打孔制动盘结构

该制动盘是汽车盘式制动系统的核心执行部件，主要适配乘用车辆的前轮或四轮盘刹配置，日常应用覆盖城市通勤、高速行驶、轻度非铺装路面通行等多数民用车辆使用场景，是车辆减速、驻车过程中直接承担摩擦制动力输出的关键安全部件。在实际行车过程中，制动盘随车轮同步转动，当驾驶员踩下制动踏板时，制动卡钳两侧的刹车片会从两侧夹紧制动盘的摩擦工作面，通过接触面的滑动摩擦将车辆行驶的动能转化为热能耗散，以此实现车辆减速、稳定停车的功能，其结构性能直接决定车辆的制动响应速度、制动距离以及连续制动下的抗热衰退能力。

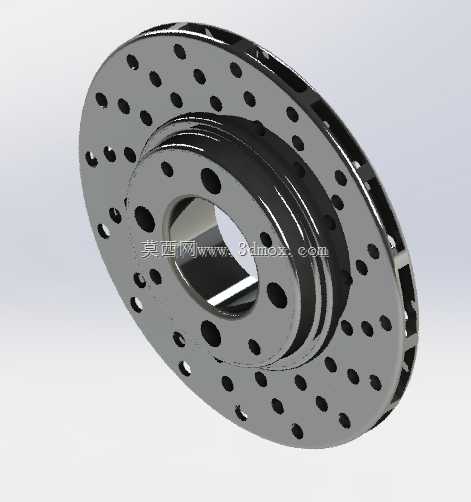

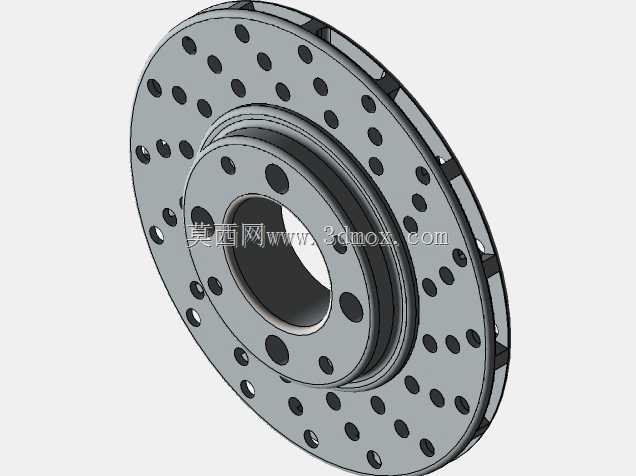

这款制动盘采用双层通风式结构设计，两层摩擦环之间设置有径向排布的通风导流通道，车辆行驶时气流可顺着通道从盘体中心向外缘流动，带走摩擦产生的大量热量，避免连续制动后温度过高导致摩擦系数下降、制动失效的风险；摩擦工作面上均匀排布的圆形通孔，一方面可以进一步提升散热效率，另一方面能够在制动过程中排出刹车片摩擦产生的磨屑，避免磨屑在摩擦面堆积造成制动抖动、异响，同时雨天行驶时可以快速破除摩擦面的水膜，缩短湿滑路面的制动响应时间。盘体中心的轮毂安装位设置有对应螺栓孔位，可与车辆轮毂轴承单元精准匹配，安装止口的尺寸公差经过严格校核，能保证制动盘安装后与车轮旋转轴线的同轴度，避免高速制动时出现方向盘抖动的问题。

该制动盘的有效摩擦直径为235mm，整体安装边界符合主流A0级、A级家用车型的轮腔空间要求，安装时需保证盘体与轮毂结合面无杂质、锈蚀，按照规定扭矩拧紧固定螺栓，确保制动盘运转时无偏摆。摩擦面的平面度、粗糙度均满足制动工况的使用要求，在保证足够结构强度、抗热变形能力的前提下，通过打孔、通风结构的优化尽可能降低了盘体自重，减少了车轮的非簧载质量，有助于提升车辆的悬挂响应表现与行驶平顺性。
