水平对置四缸动力总成结构设计

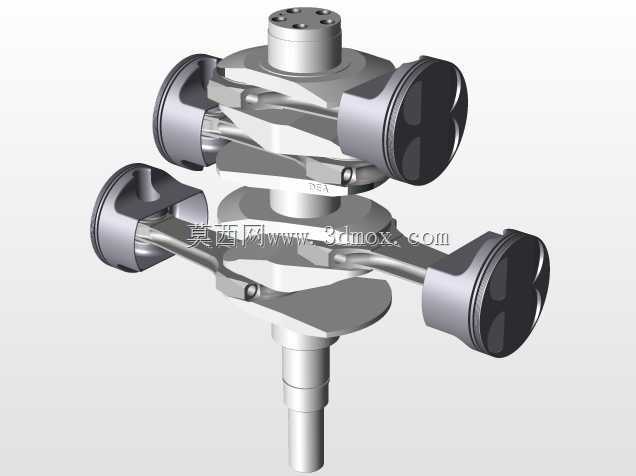

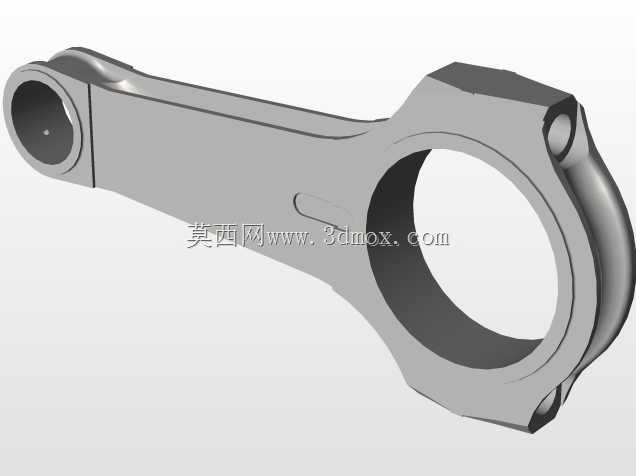

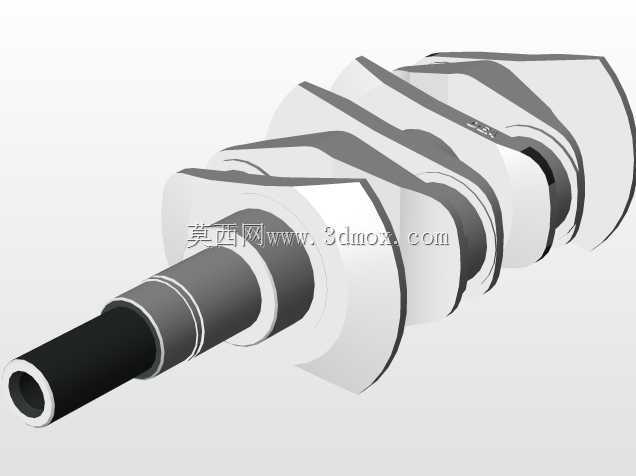

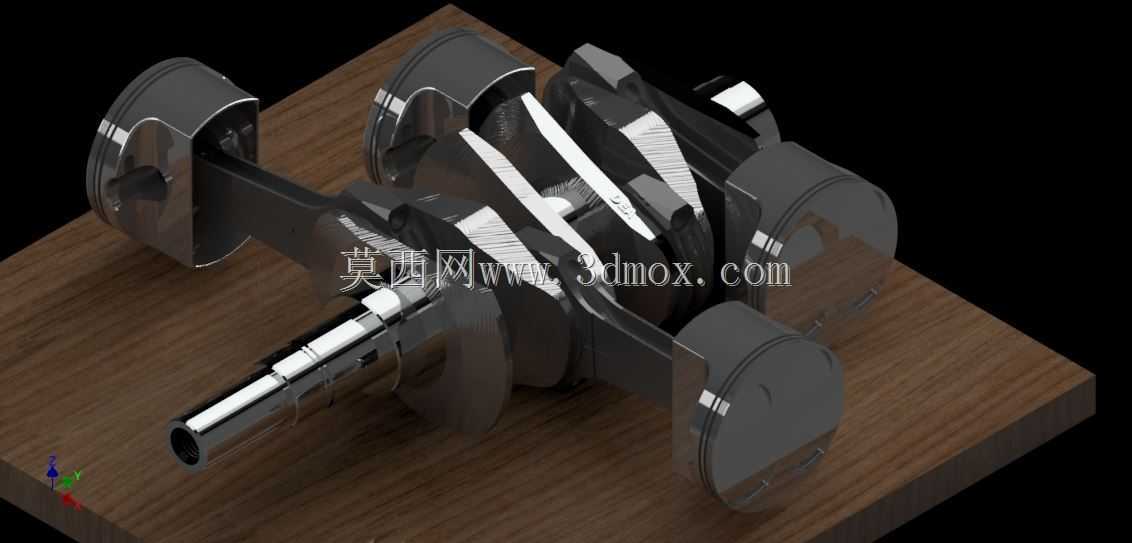

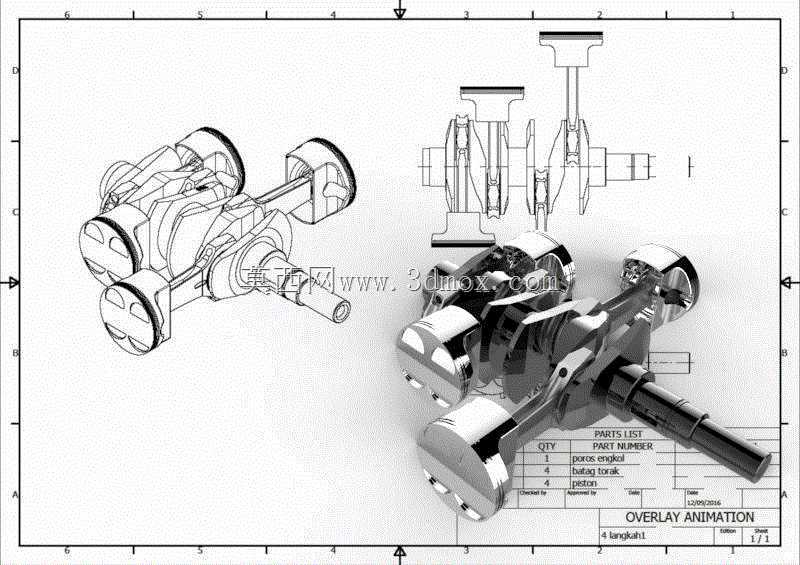

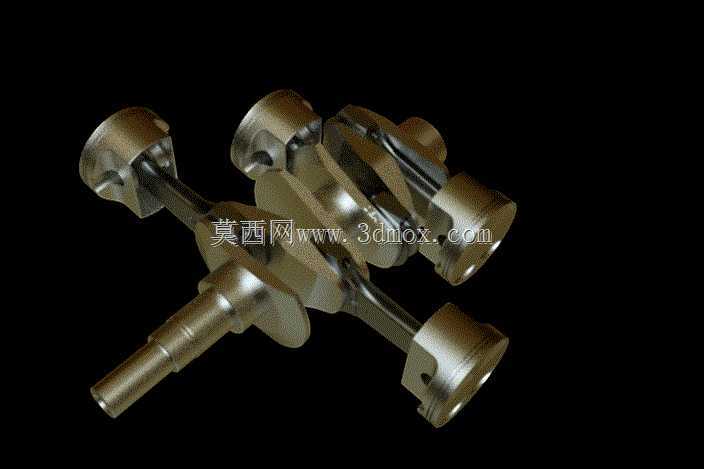

水平对置四缸动力结构是乘用车、轻型通航飞行器、高性能摩托领域常用的动力核心构型，其核心应用场景覆盖追求低重心、高平顺性的动力输出需求，相比直列四缸、V型四缸结构，该类动力单元的重心高度可降低30%以上，能有效优化搭载载体的整体配重平衡，在民用运动车型、小型通用航空动力平台中具备不可替代的应用价值。该结构的核心用途是将燃料燃烧产生的热能通过曲柄连杆机构转化为旋转机械能，为搭载设备提供持续稳定的动力输出，其对置布置的活塞组件可实现往复惯性力的完全自平衡，运行过程中无需额外加装平衡轴即可抵消一阶、二阶往复振动，大幅降低动力运行的NVH表现，提升终端设备的运行平顺性与驾乘舒适度。从功能特性来看，该结构采用左右对称的缸体布局，每侧布置两个活塞组件，共用一根集成配重的曲轴，活塞运动方向处于水平平面，做功冲程中两侧活塞交替推动曲轴曲柄转动，动力输出的扭矩波动更小，曲轴的受力载荷分布更均匀，可有效提升动力单元的高转速运行稳定性，同时水平布置的缸体可降低整机的竖向安装尺寸，适配低矮布局的动力舱设计需求。设计过程中首先围绕动力输出的功率、扭矩目标确定单缸排量与缸径行程参数，再根据往复运动件的质量分布计算曲轴配重块的偏心质量与布置角度，确保全转速区间内惯性力完全抵消；缸体采用分体式合箱设计，左右缸体通过定位销与高强度螺栓连接，保证曲轴安装孔的同轴度公差控制在0.02mm以内，避免高速运行时出现曲轴偏磨问题；活塞与连杆采用轻量化设计，在保证结构强度的前提下降低往复运动件质量，减少曲轴的载荷冲击，同时活塞环组采用三道环密封结构，兼顾燃烧室气密性与机油控油效果，避免运行过程中出现烧机油、漏气等问题。外形尺寸方面，该动力单元的横向宽度根据单缸排量不同控制在550mm至650mm区间，竖向高度控制在350mm至420mm区间，轴向长度控制在400mm至480mm区间，安装边界预留了缸体侧面的机脚安装位、前端轮系输出位、后端飞轮与变速箱连接位，可直接适配匹配的传动系统，安装过程中需保证动力单元的水平度偏差不超过0.5度，避免润滑系统机油回流不畅导致的缸体润滑不足问题，同时进排气接口、冷却管路接口均采用标准化通用尺寸，可快速对接配套的进排气系统与冷却循环系统，缩短动力总成的匹配调试周期。
