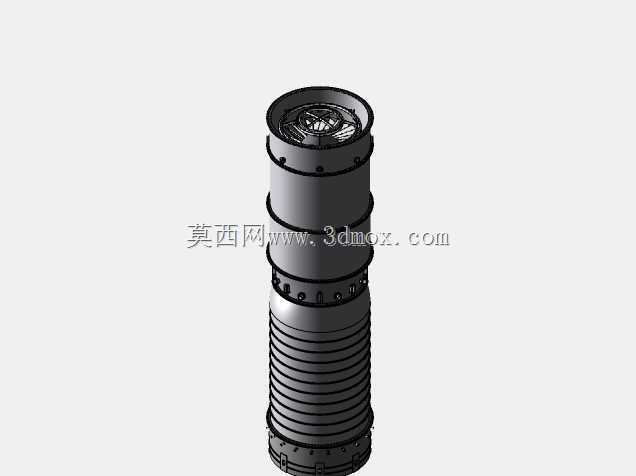

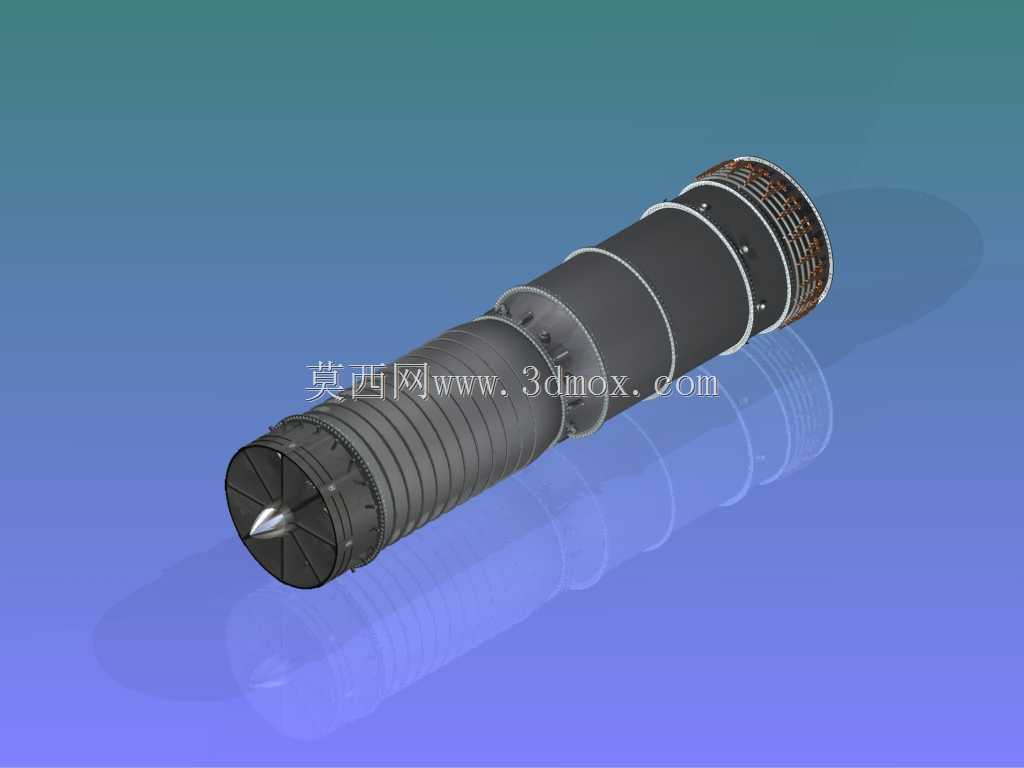

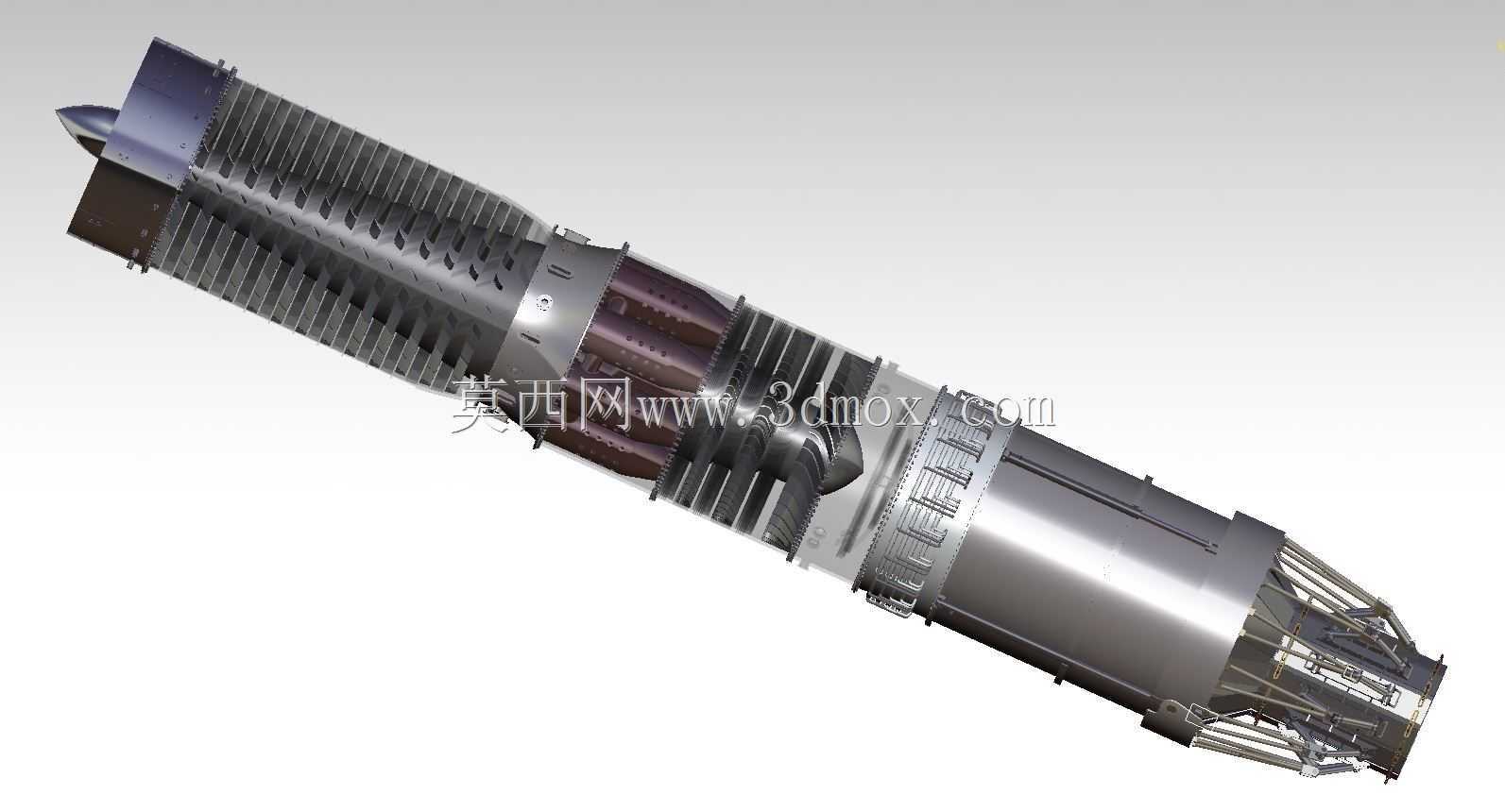

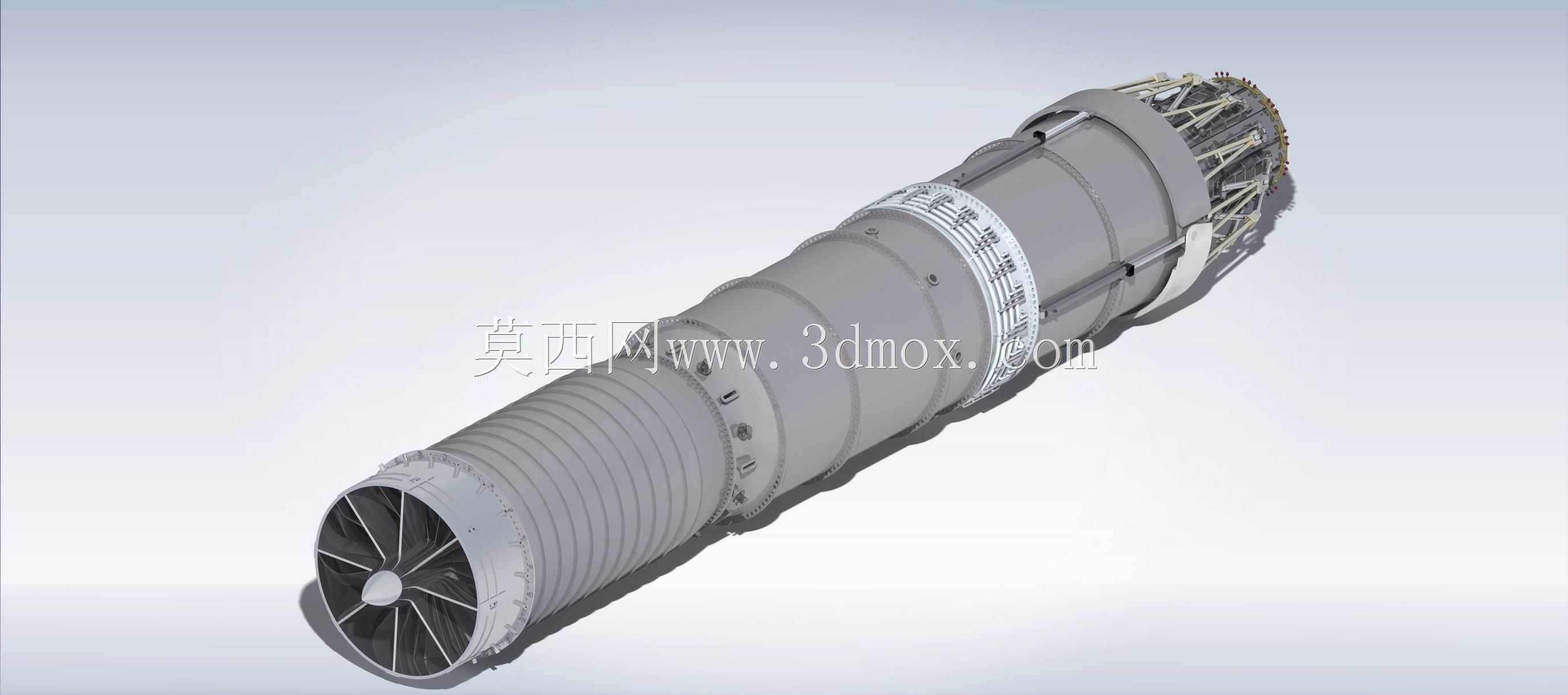

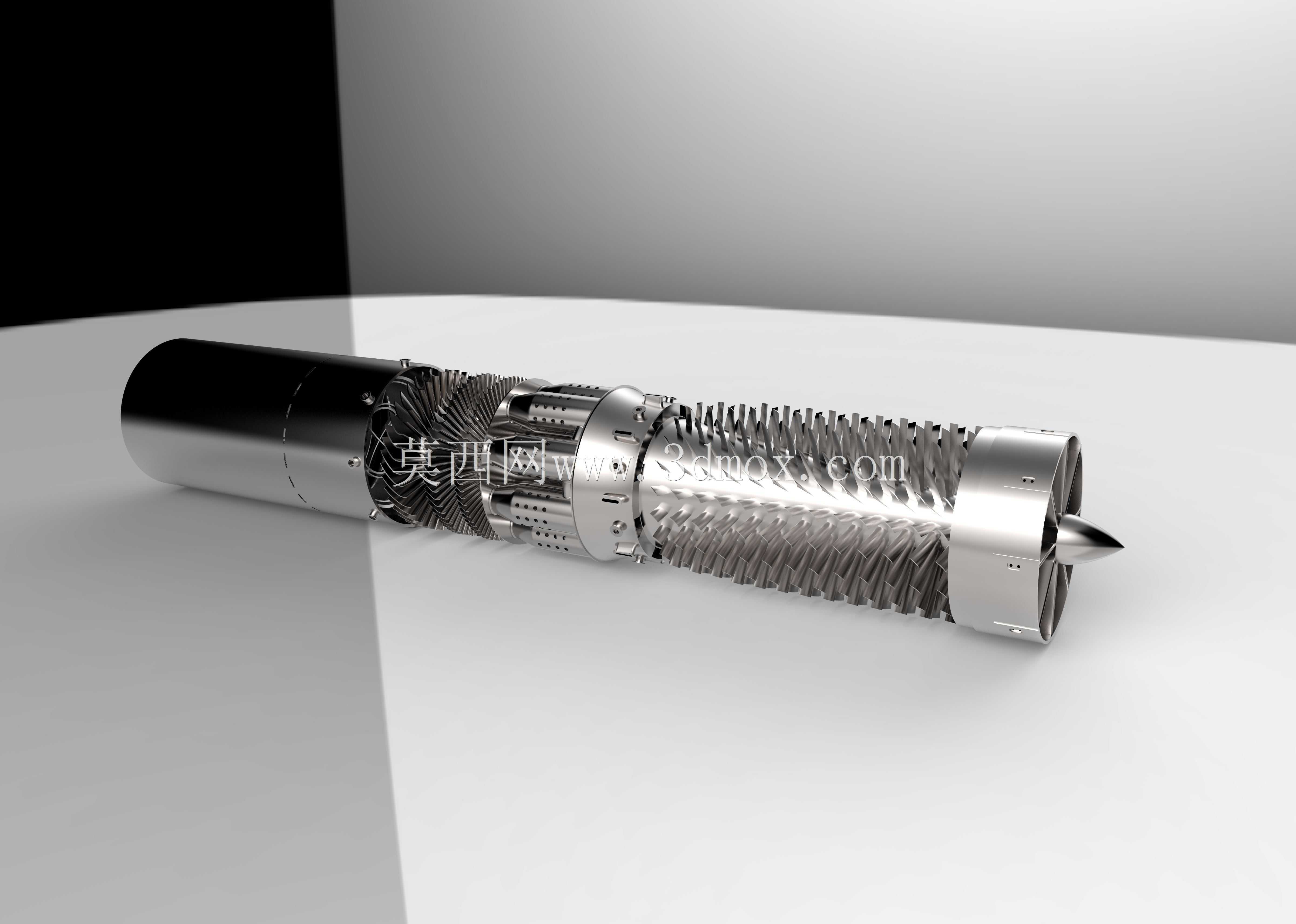

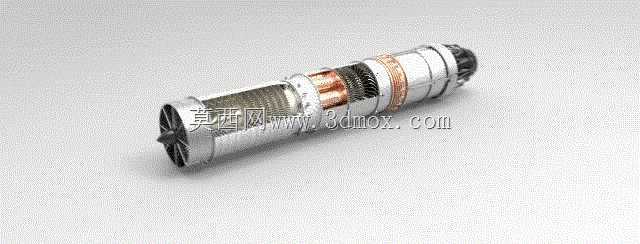

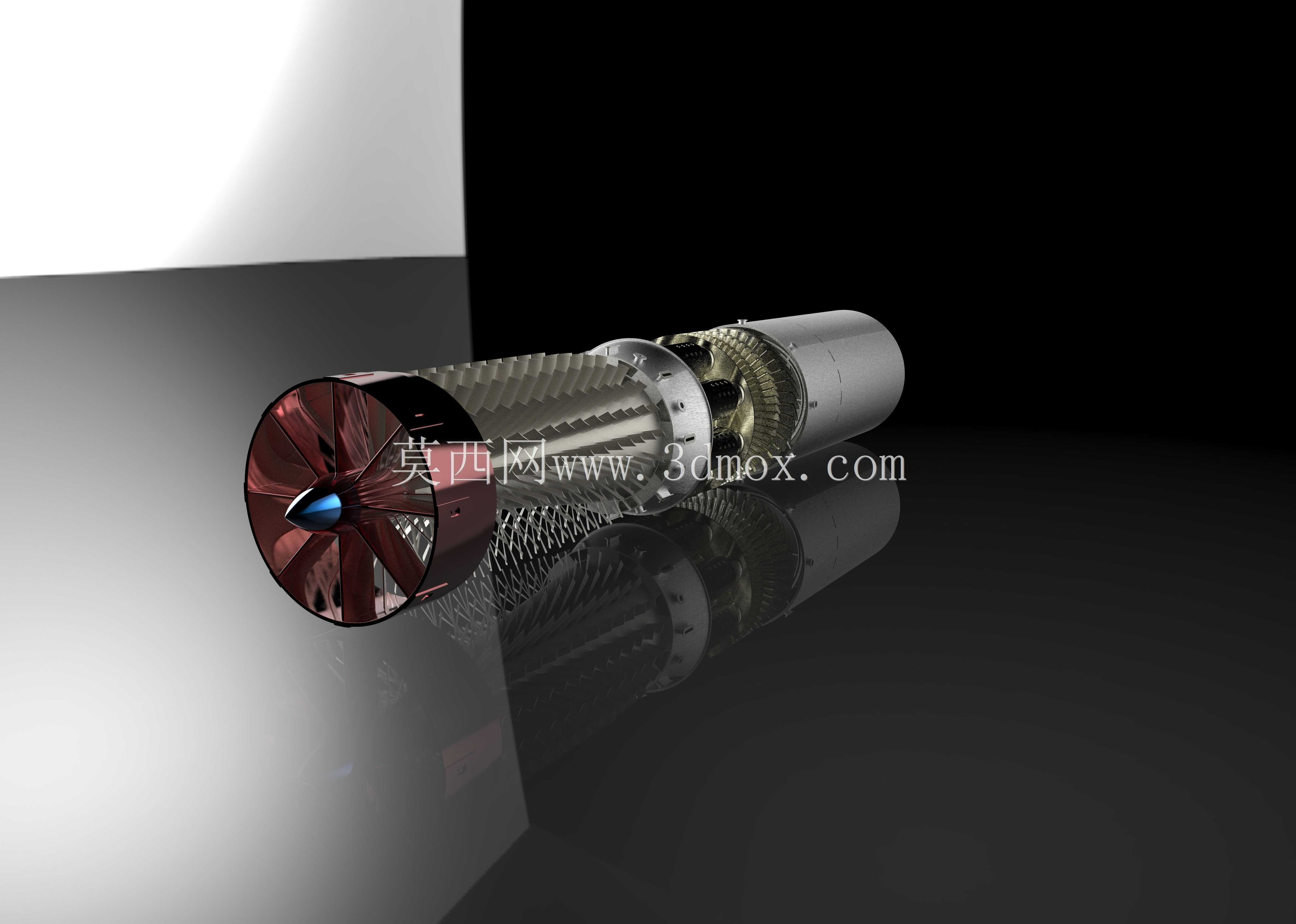

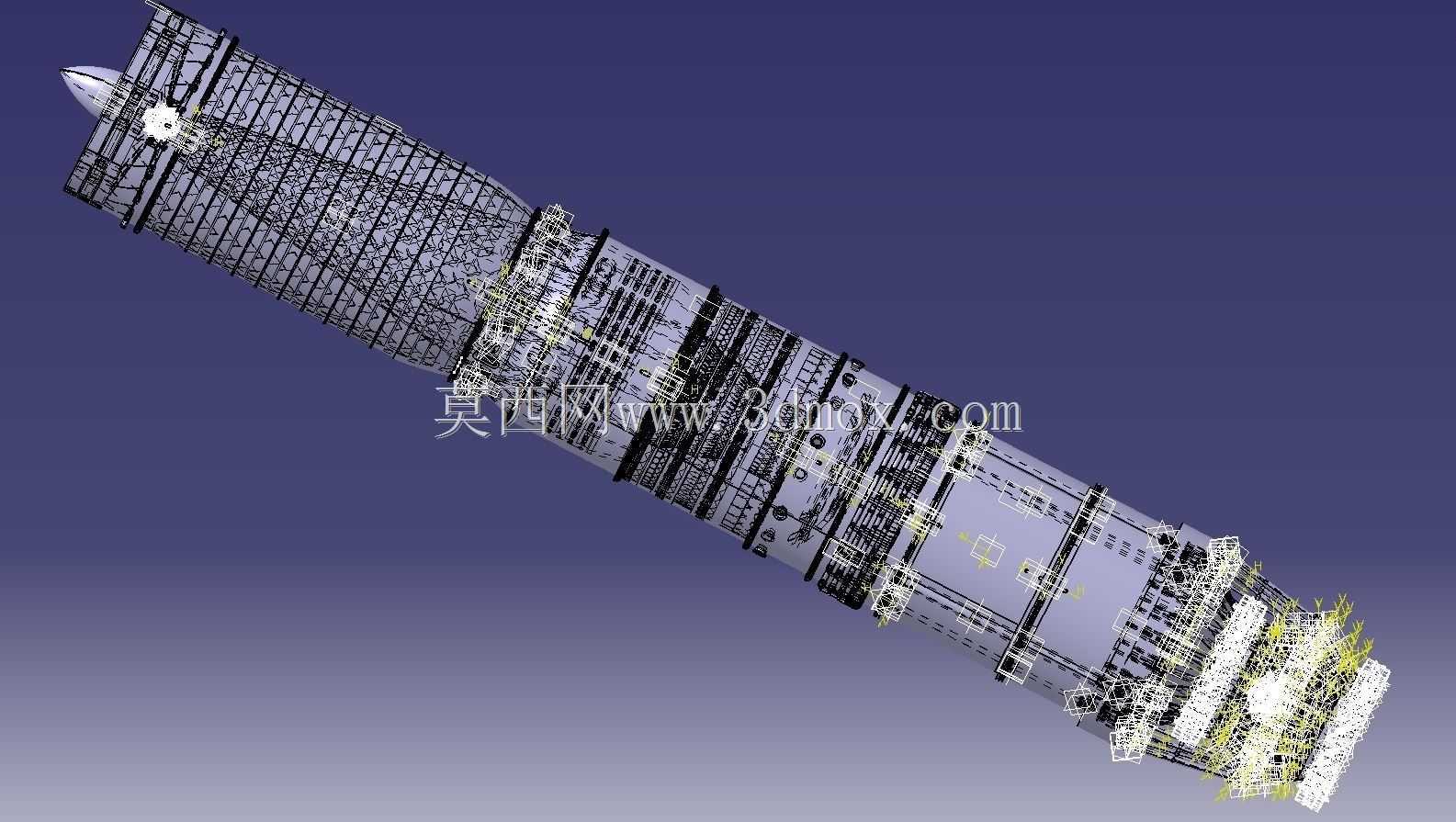

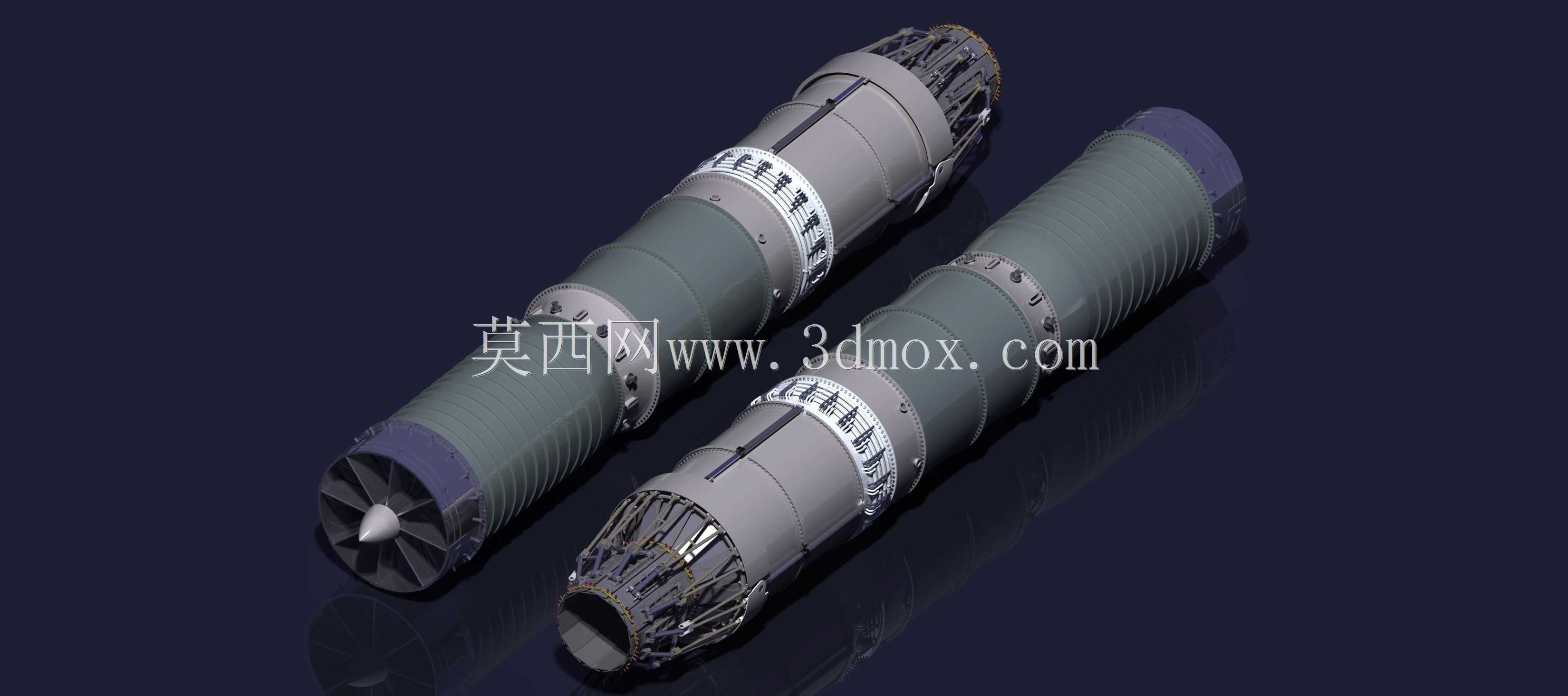

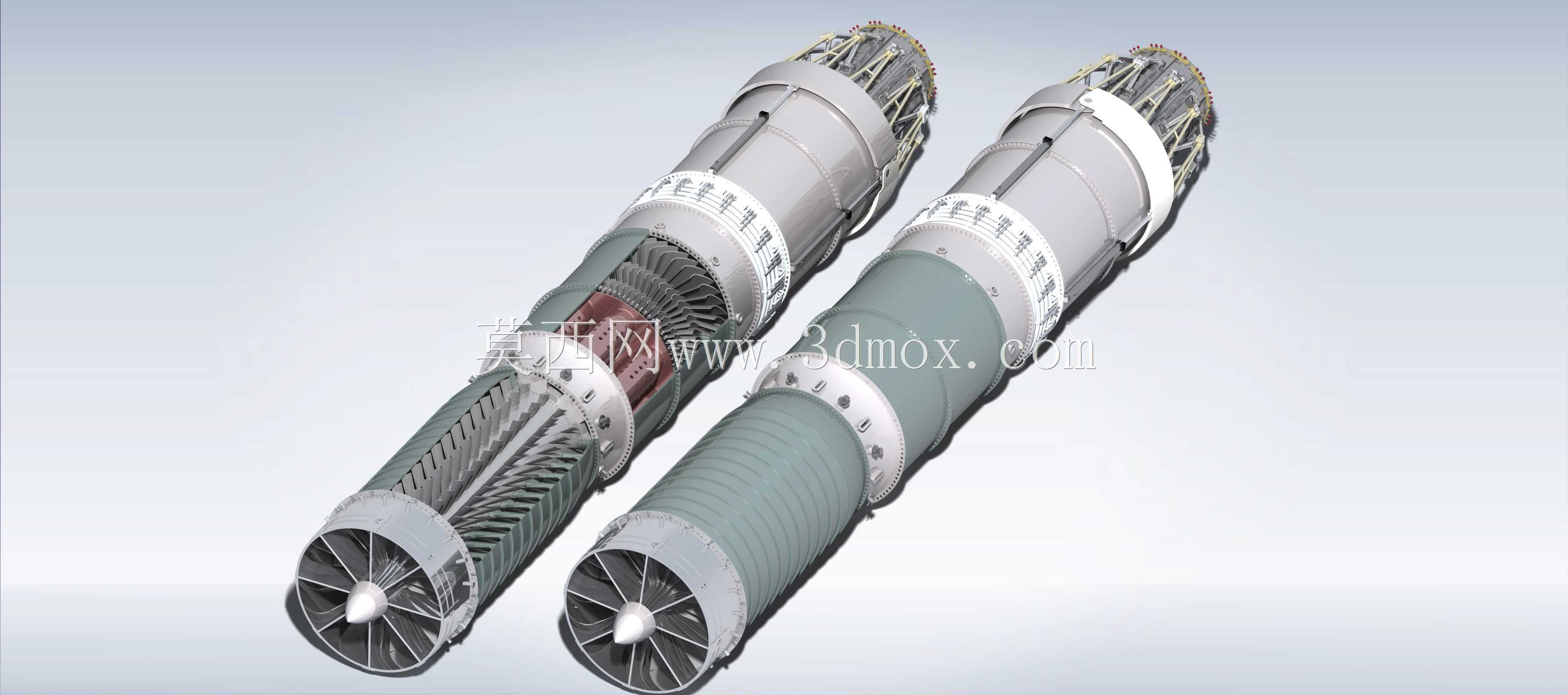

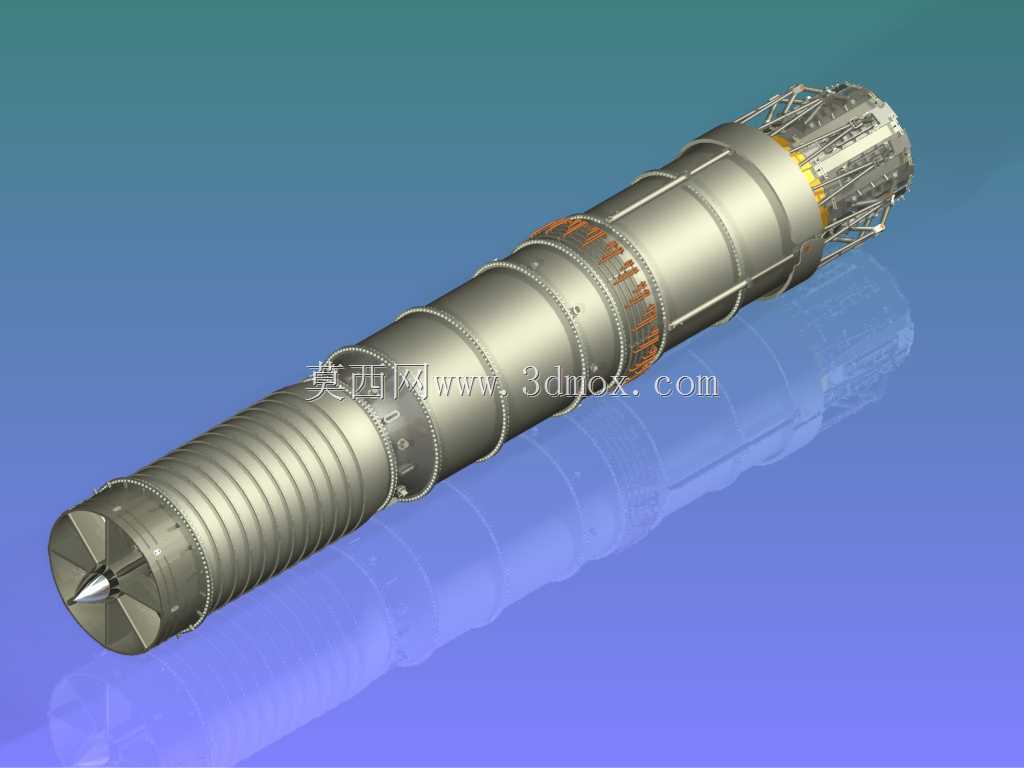

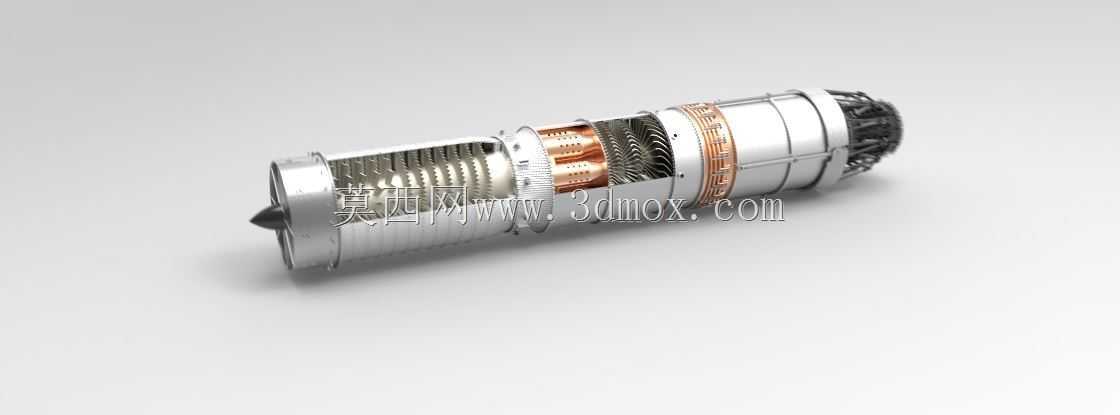

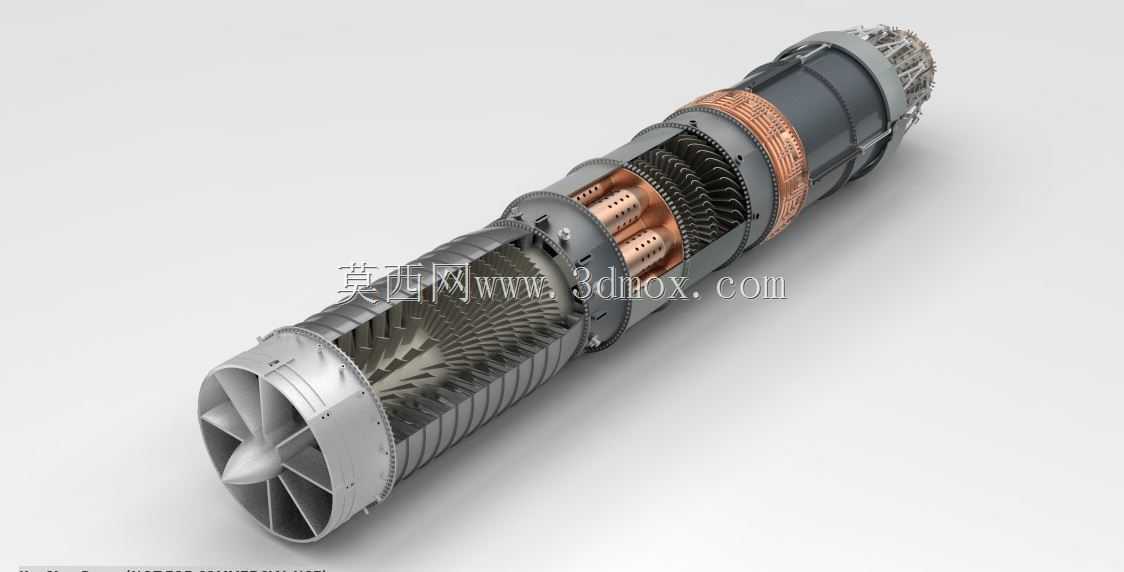

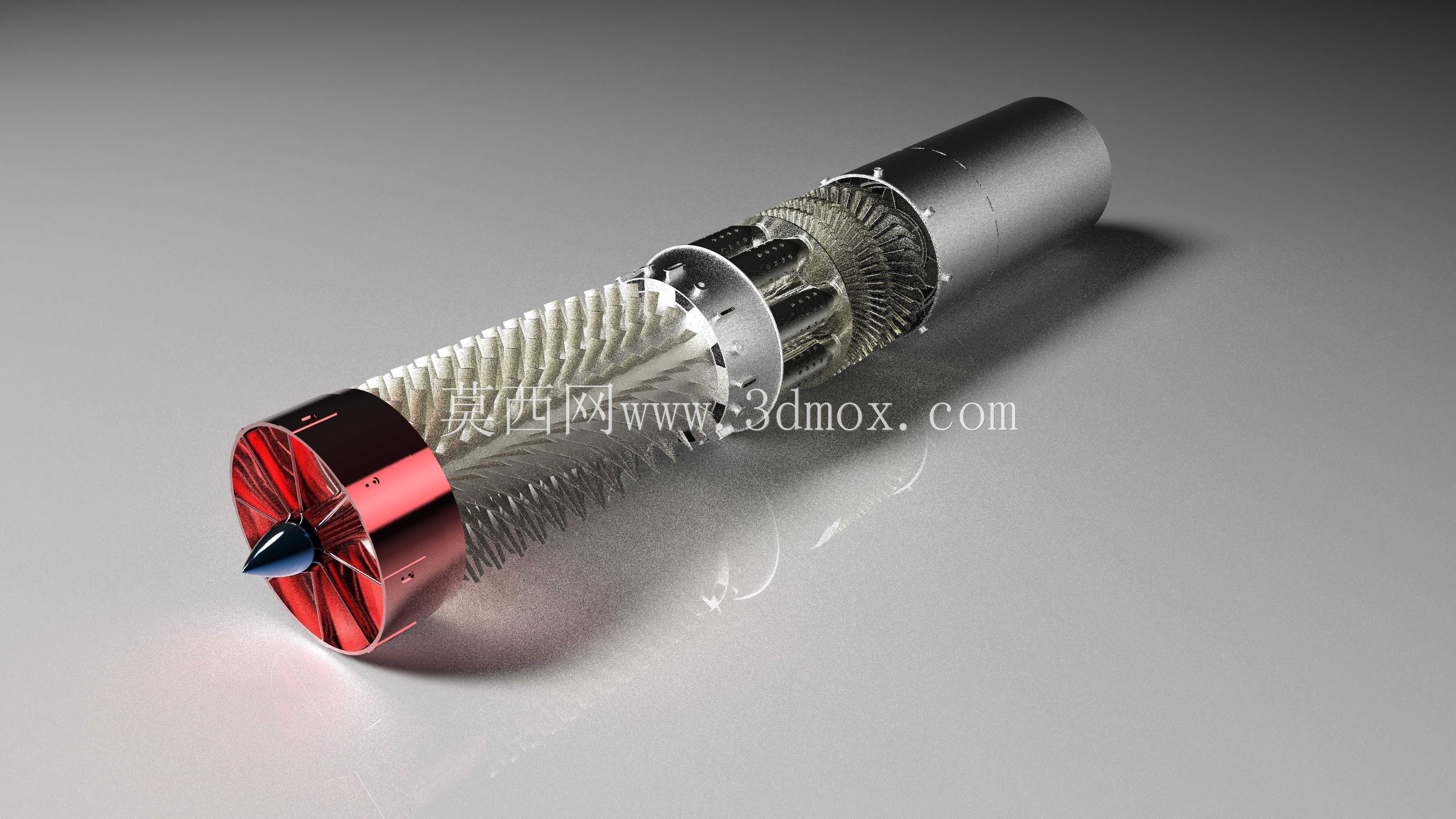

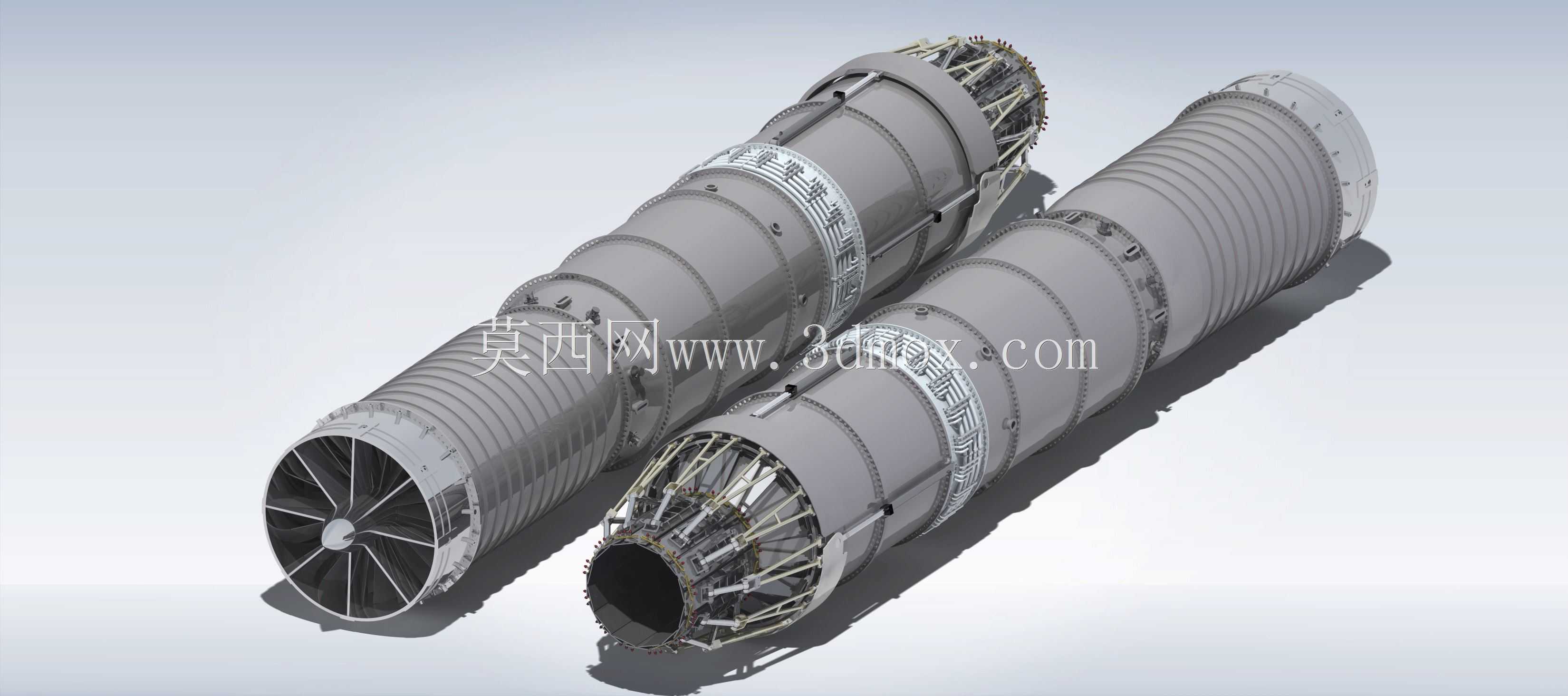

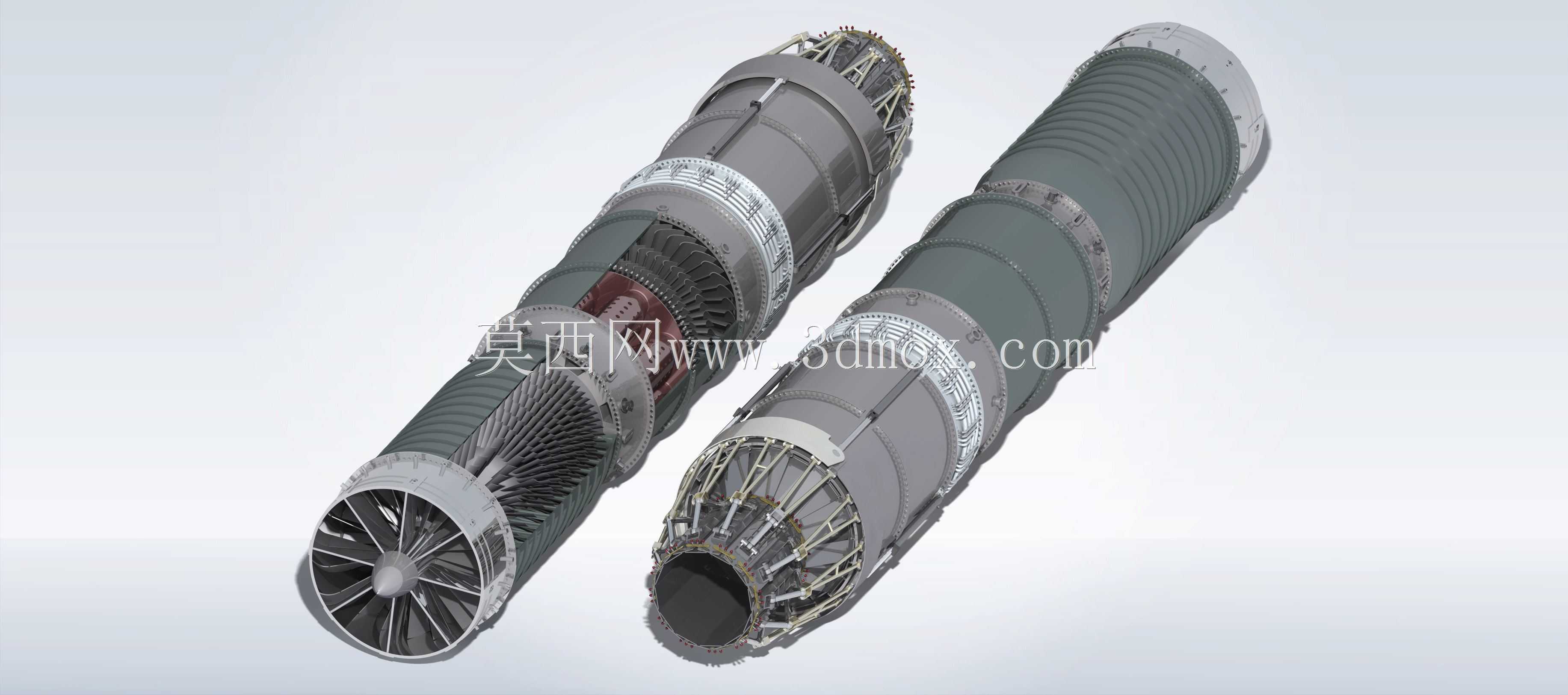

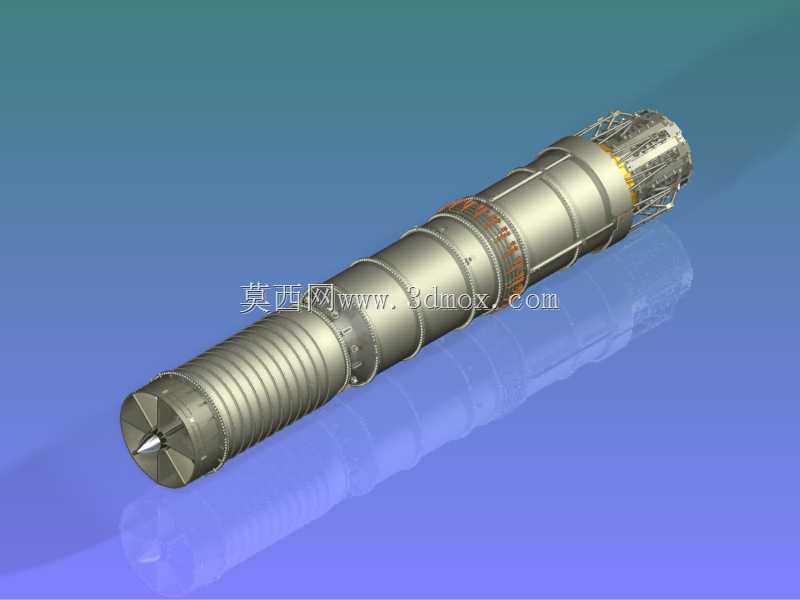

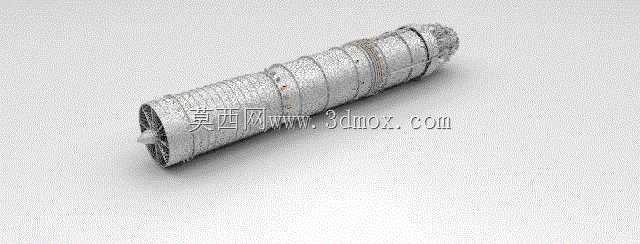

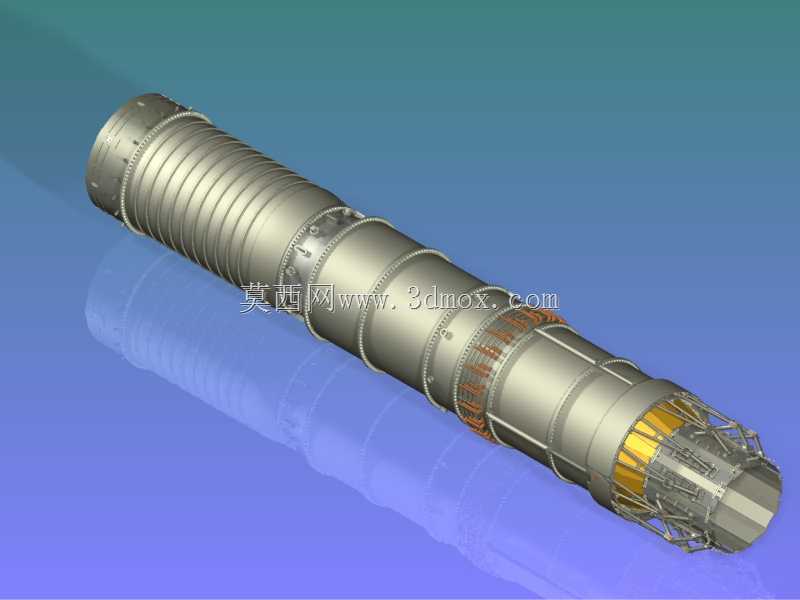

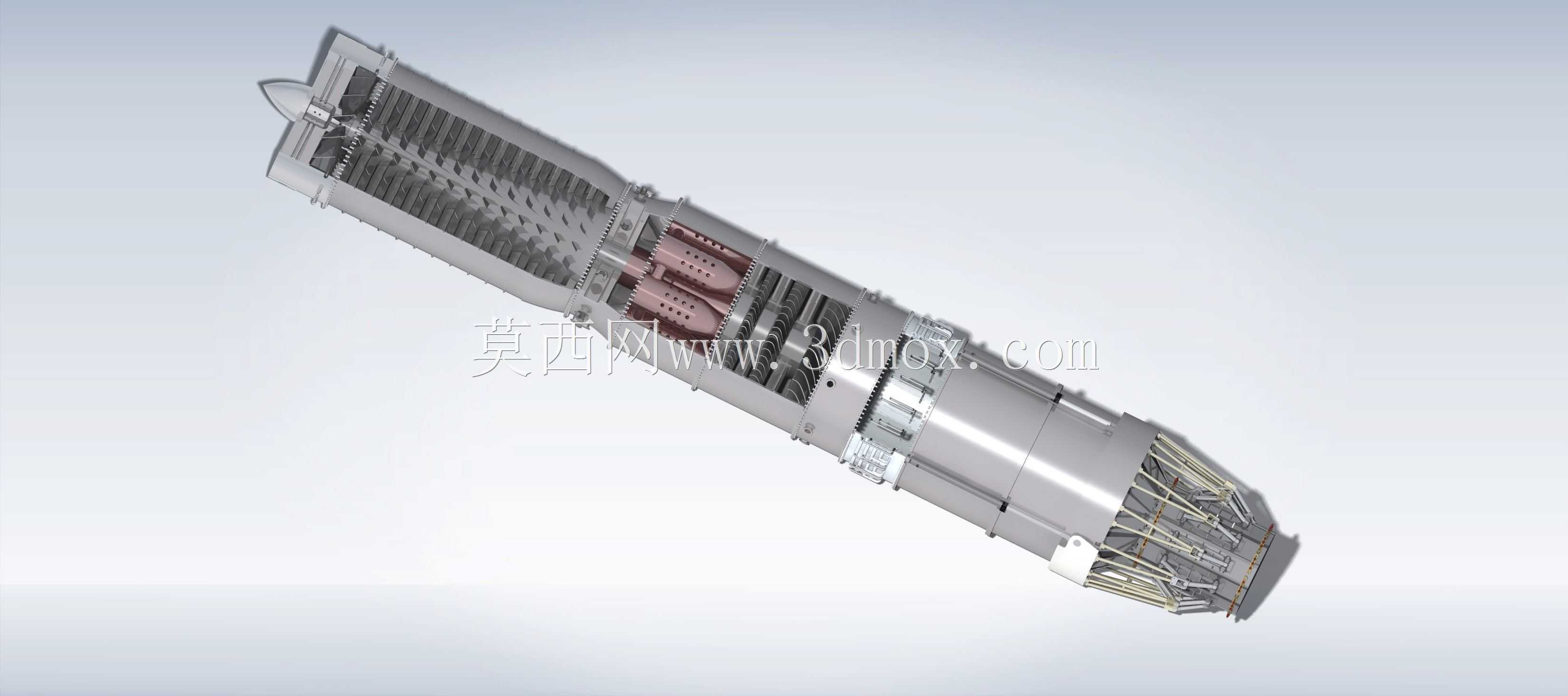

带加力燃烧室的航空喷气发动机剖视结构

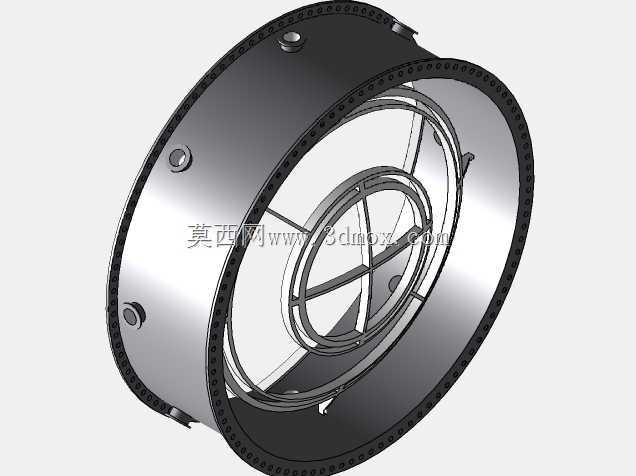

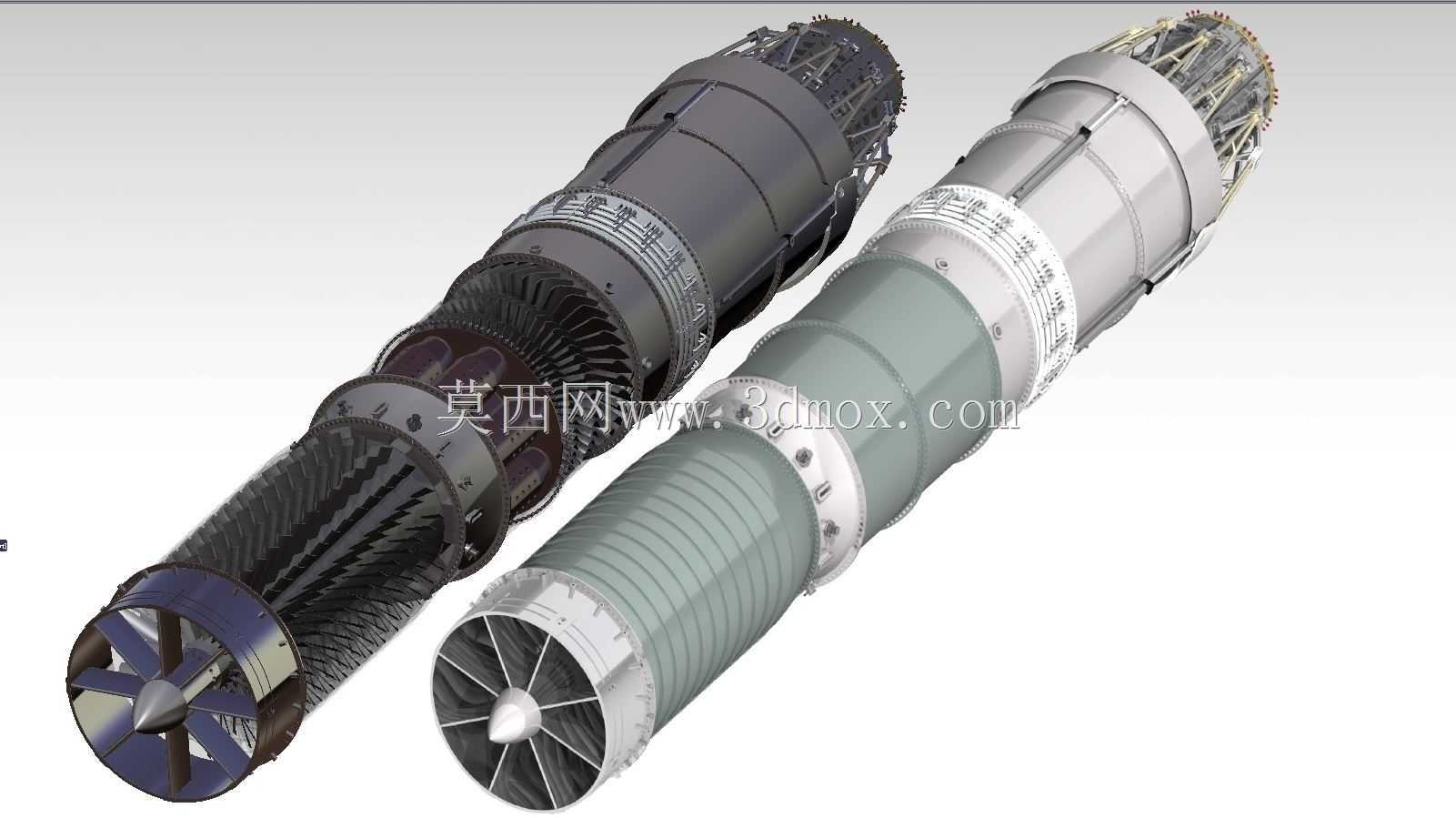

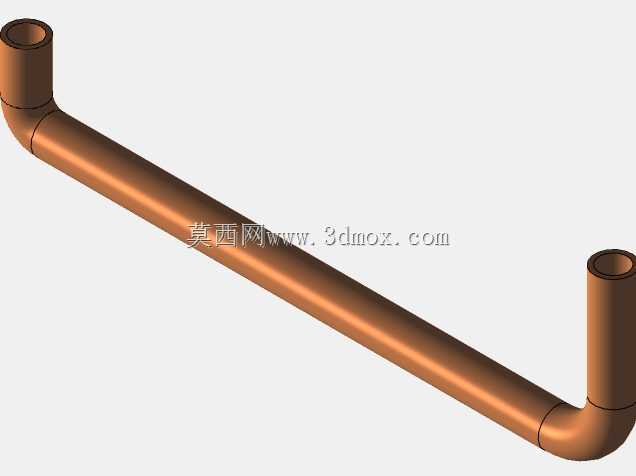

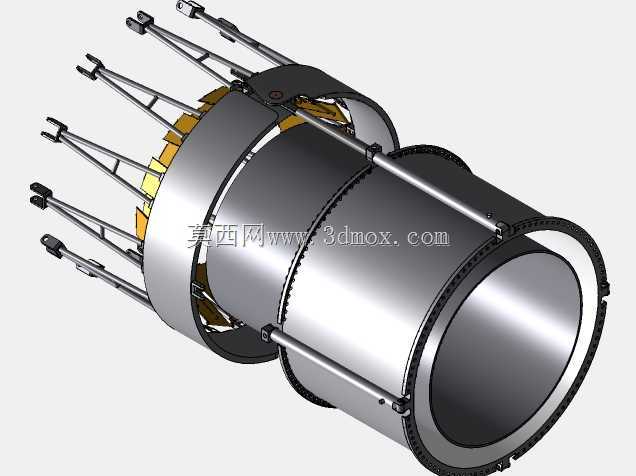

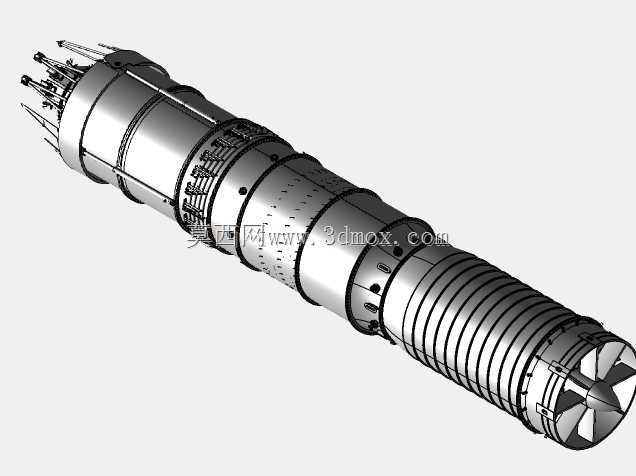

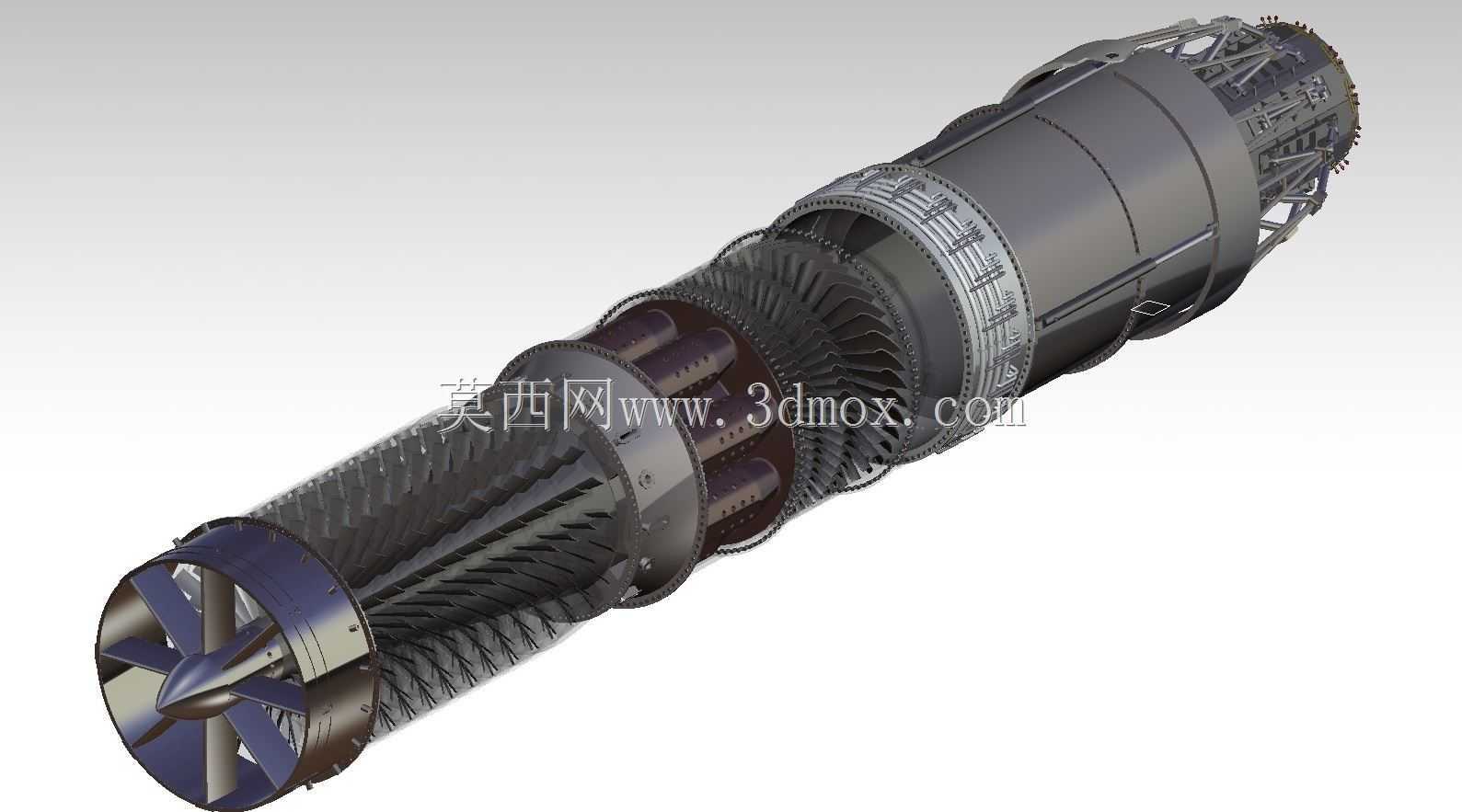

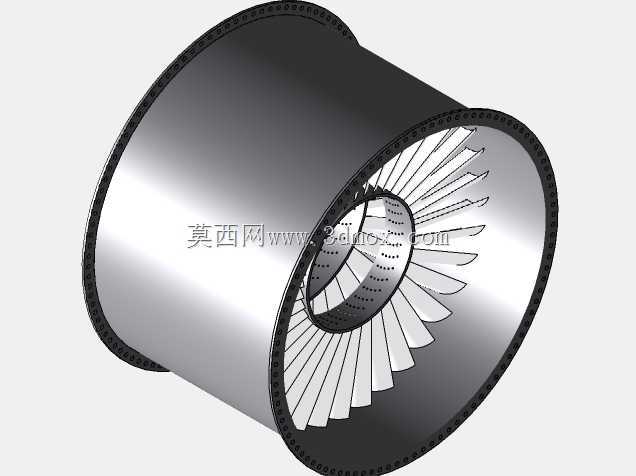

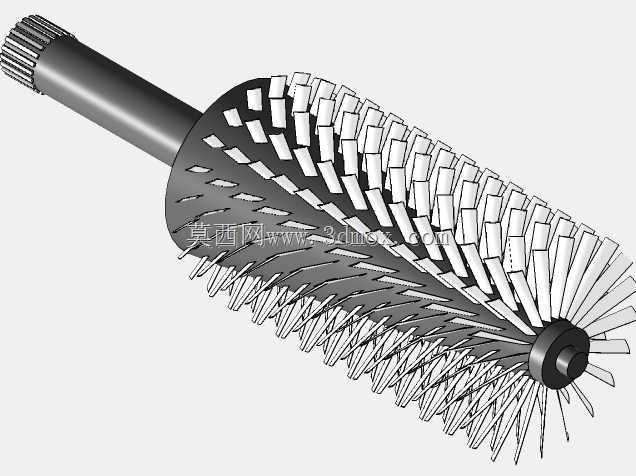

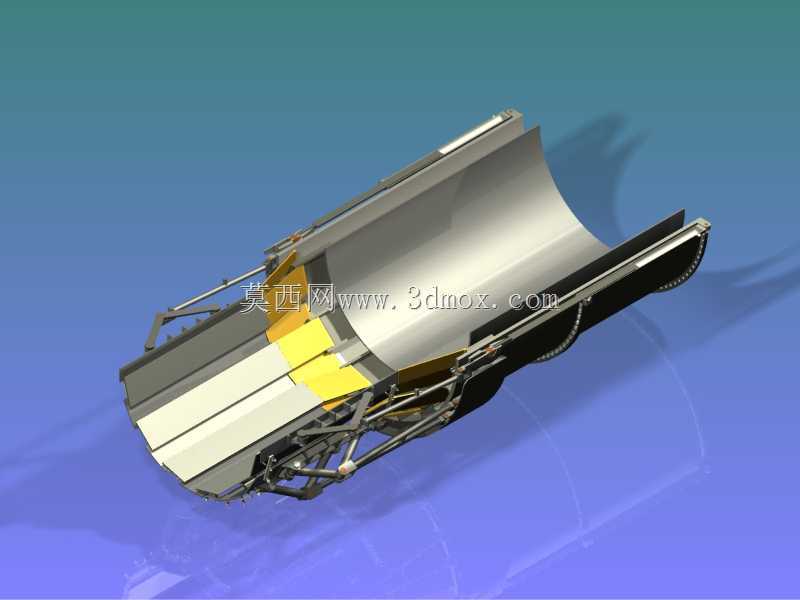

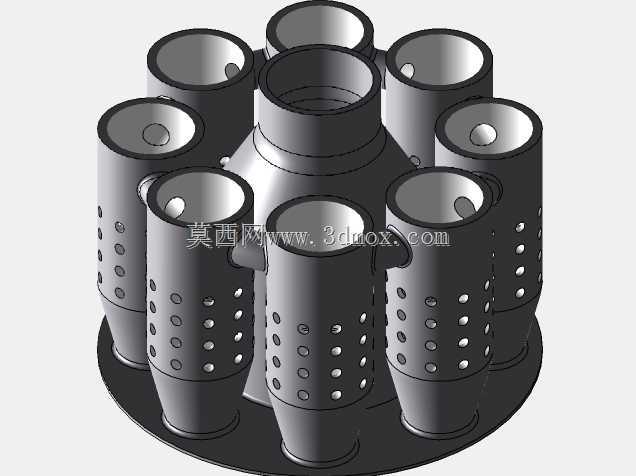

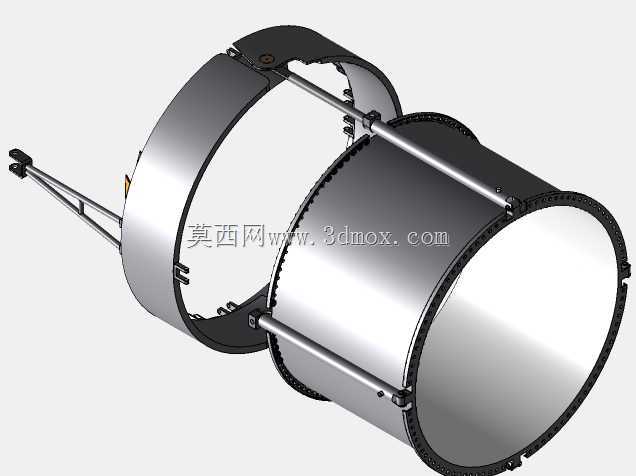

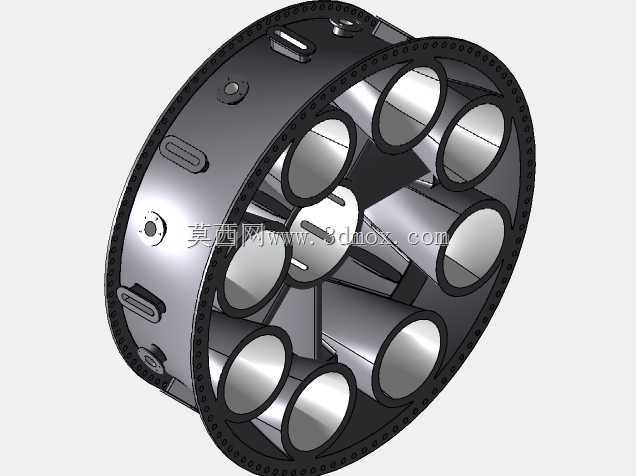

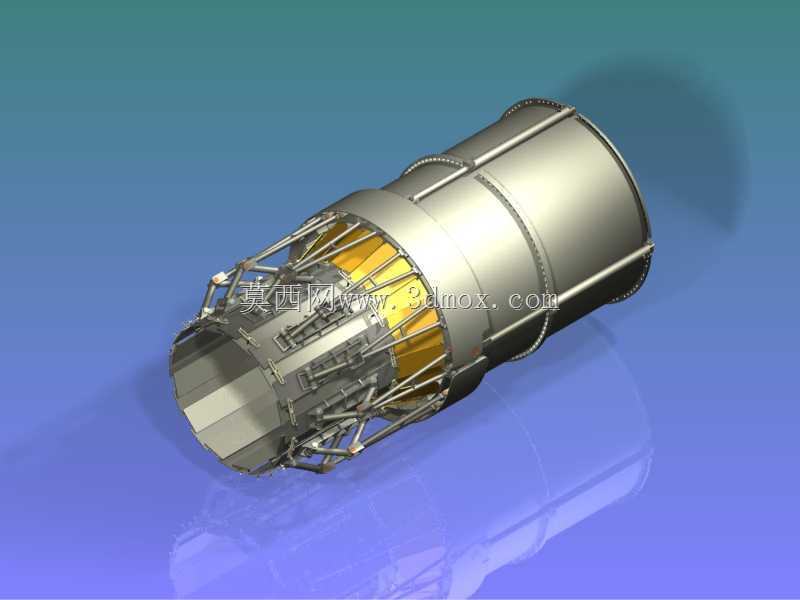

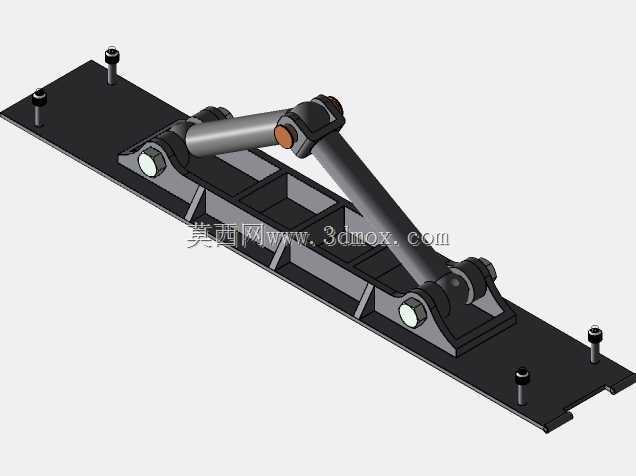

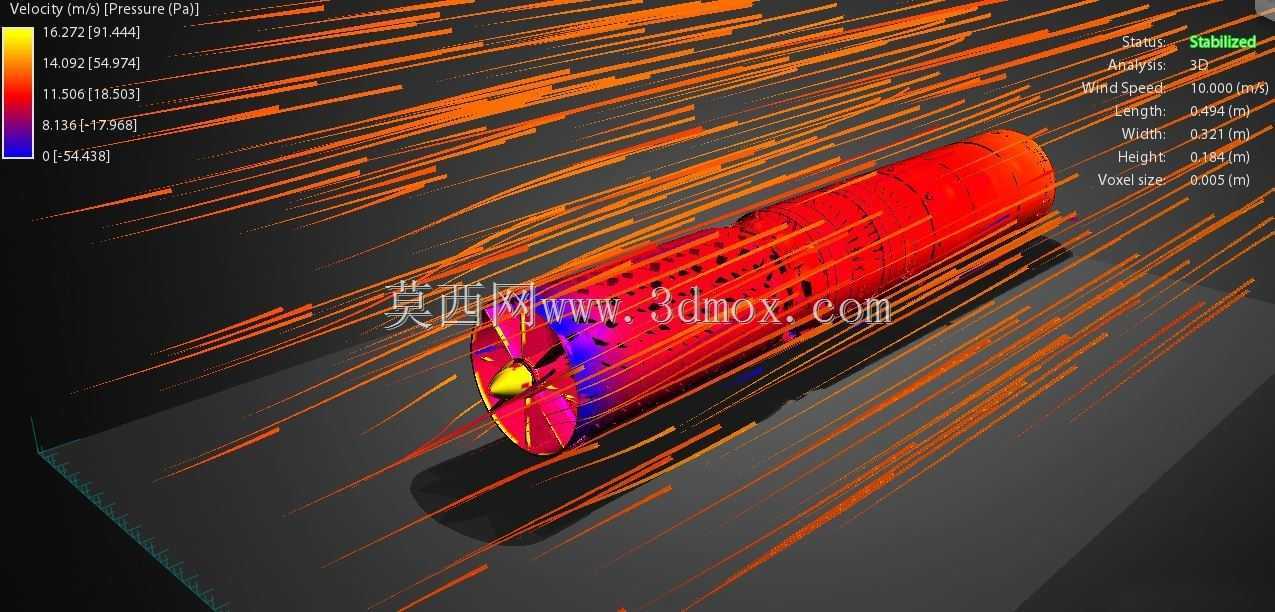

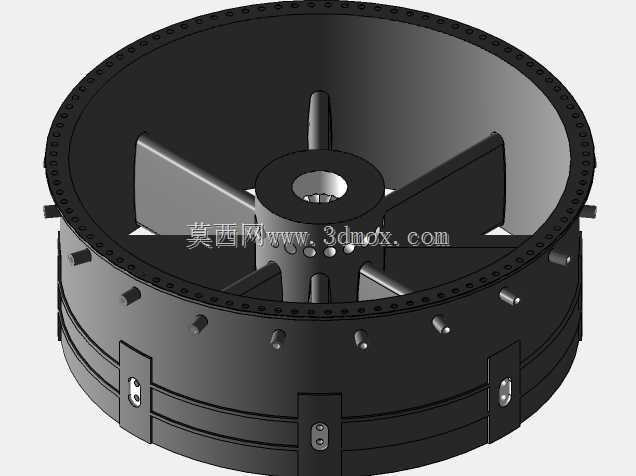

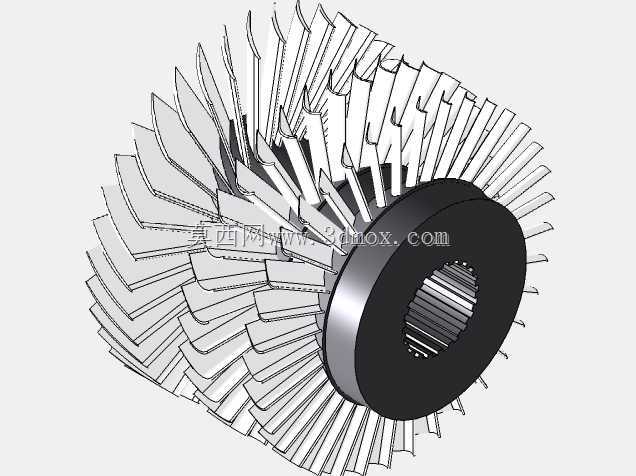

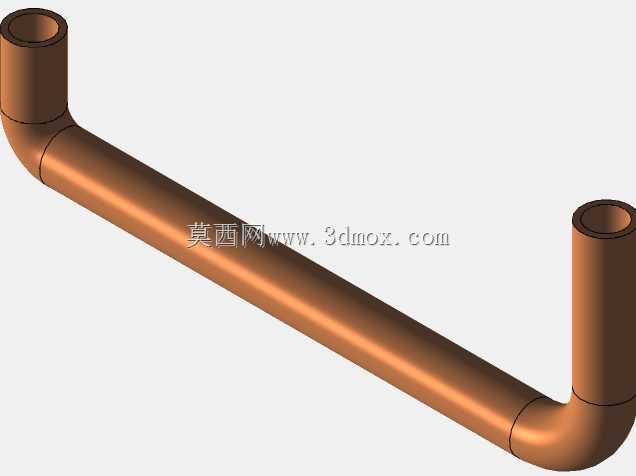

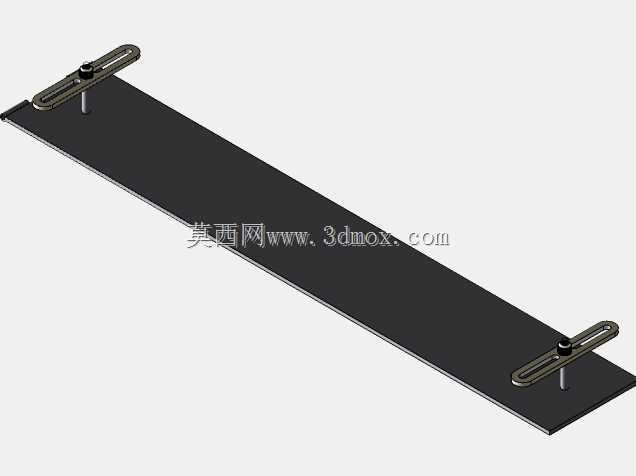

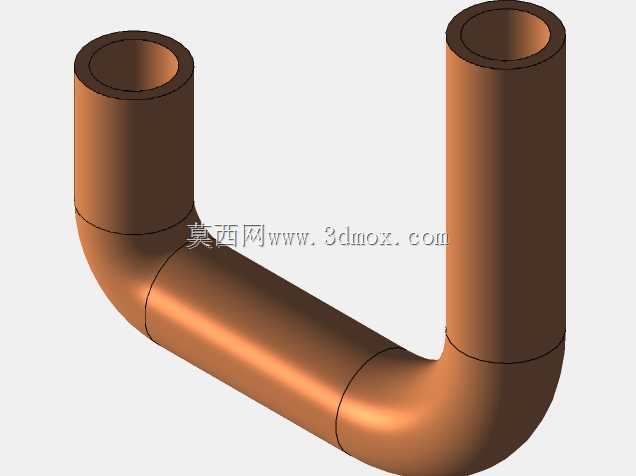

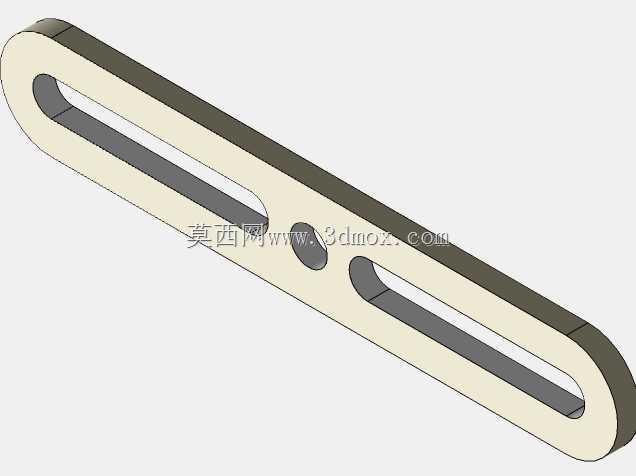

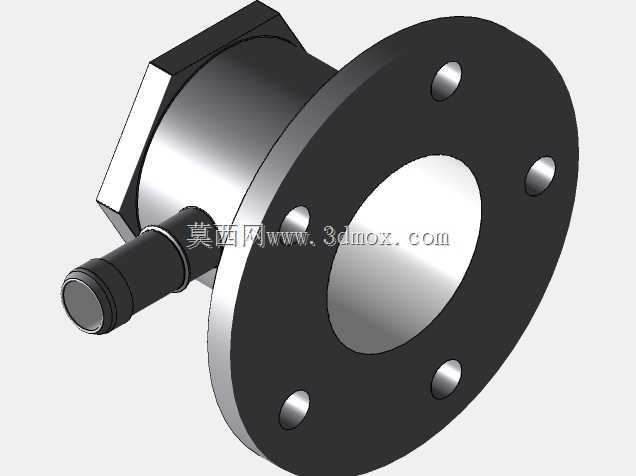

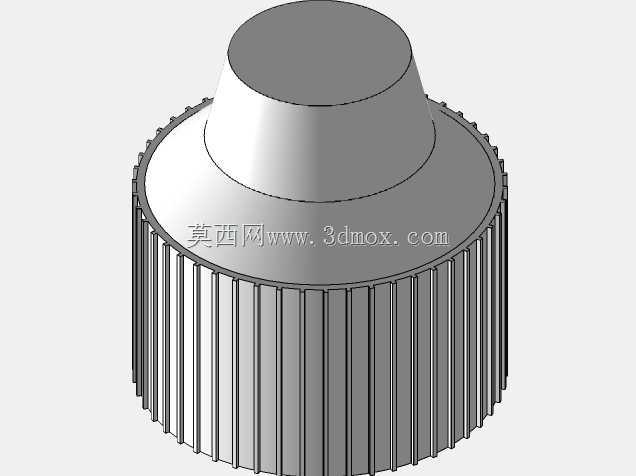

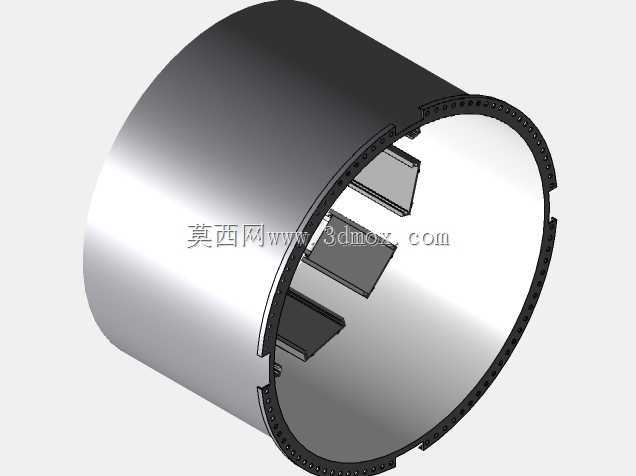

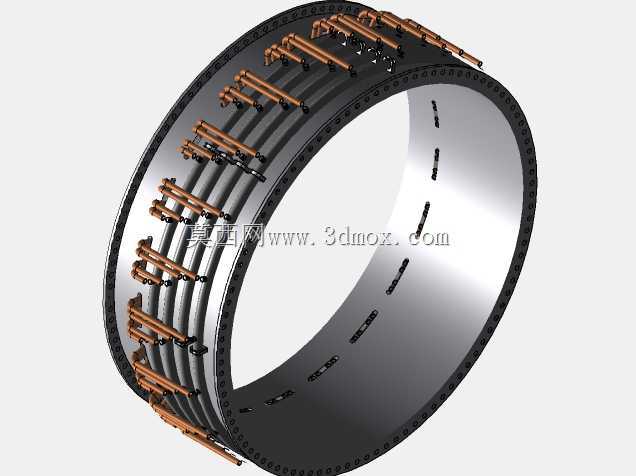

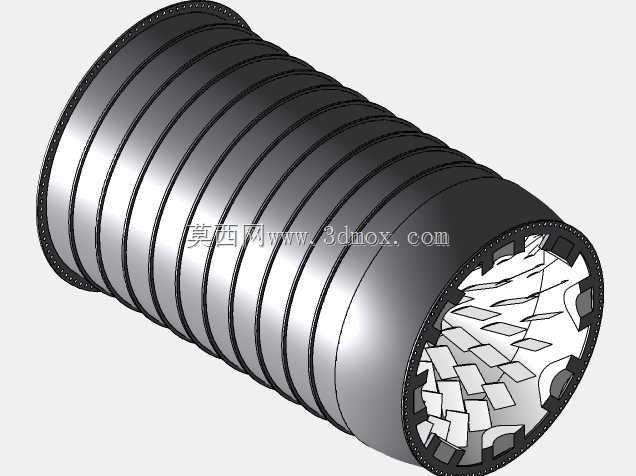

该剖视结构还原的加力喷气发动机，核心应用场景为超音速军用飞行器的动力系统，可在飞行器突破音障、高速机动、短距起飞等需要额外推力的工况下提供强劲动力输出，是高速作战飞机动力单元的核心结构方案。从实际用途来看，常规工作状态下发动机通过进气道捕获来流空气，经多级压缩后与燃油混合燃烧，驱动涡轮带动压气机持续运转，最终高温燃气从尾喷管排出产生基础推力；当启动加力工况时，加力燃烧室会向涡轮后的高温燃气中额外喷入燃油，利用燃气中剩余的氧气再次燃烧，短时间内将排气温度与流速大幅提升，可获得比常规状态高50%以上的推力增益，满足飞行器的极端动力需求。从功能特性来看，该结构完整还原了可变弯度进口导叶，可根据不同飞行工况调整进气导叶角度，避免压气机在低转速、大迎角工况下发生喘振，拓宽发动机的稳定工作边界；压气机段采用多级轴流压气机构型，通过逐级增压提升空气压力，配合末端出口导叶整流，让高压空气以均匀流场进入燃烧室；燃烧室采用多火焰筒交叉联管构型，多个火焰筒通过联焰管连通，仅需少量点火装置即可完成全部燃烧室的点火启动，保证燃烧室内燃烧稳定、出口温度场均匀，避免局部过热损伤涡轮部件；涡轮段采用多级轴流涡轮设计，将高温燃气的内能转化为旋转机械能，为压气机及附属机载设备提供动力输出；后轴承箱集成了废气温度测量元件，可实时监测排气温度，为发动机控制系统提供工况参数，避免超温运行损伤部件；加力燃烧室集成了燃料喷射、点火、喷流整流等功能模块，可在加力工况下快速组织二次燃烧，配套的推力矢量喷管可调整排气方向，为飞行器提供额外的姿态控制力矩，提升机动性能。从设计思路来看，整台发动机采用模块化分段设计，从进气端到喷管端依次布置进气导叶、压气机、燃烧室、涡轮、加力燃烧室、尾喷管模块，各模块之间通过法兰与安装边连接，既保证了同轴度精度，也便于后期的维护与部件更换；流道设计全程遵循等流量环面变化规律，避免气流在流道内出现不必要的流动分离损失，提升整台发动机的推进效率。从安装边界来看，该发动机为长筒型轴对称构型，整机沿轴向布置，安装时需通过主安装节与辅助安装节将载荷传递至飞行器机身，安装过程中需保证发动机轴线与机身轴线的同轴度误差在允许范围内，预留足够的维护操作空间，同时需匹配进气道的来流捕获范围与尾喷管的排气间隙，避免高温排气烧蚀机身尾部结构。
