金属框架式桌面机械陀螺仪结构设计

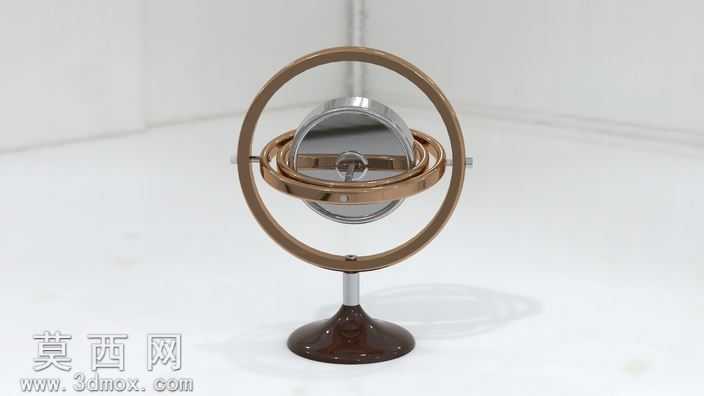

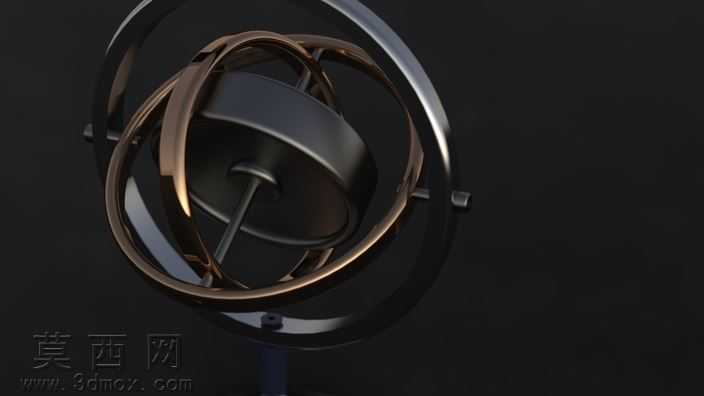

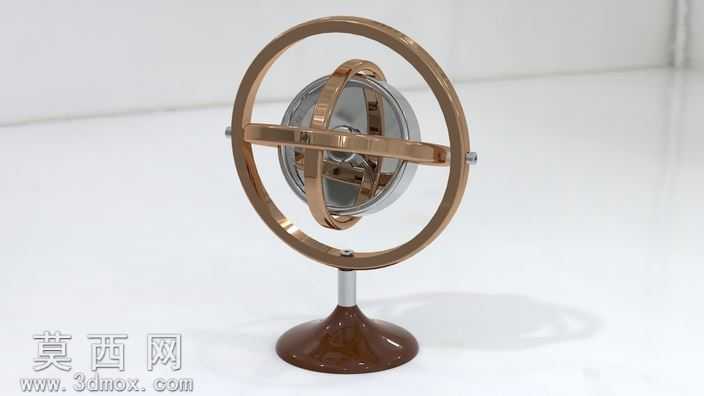

本作品为桌面展示用机械陀螺仪三维建模设计，整体采用经典万向支架结构布局，建模过程以SolidWorks为核心工具完成全参数化特征构建，确保各转动副的同轴度与装配间隙符合实际物理运动逻辑。模型整体分为底座、支撑立柱、三层正交转动环、中心转子四个核心结构模块，底座采用水滴形收腰造型，建模时通过旋转凸台特征生成主体曲面，搭配底部圆角过渡避免应力集中的视觉缺陷，支撑立柱为细圆柱结构，与底座、最外层转动环的连接位置均设计了嵌入式轴孔配合结构，保证转动时的同轴精度。三层转动环采用正交嵌套布局，每层环体均为等截面圆环结构，建模时通过扫描特征生成环体主体，环体两端的转轴位置做了局部加厚处理，模拟真实金属构件的轴肩定位结构，相邻环体之间的转轴互相垂直，可实现中心转子在空间内任意角度的自由转动，还原陀螺仪万向节的核心运动特性。中心转子为圆盘式结构，中心位置设计有配重凸台，建模时通过质量属性调整配重参数，模拟真实陀螺仪转子的质量分布特性，保证转动时的角动量稳定。材质渲染阶段，外层转动环与底座采用玫瑰金金属材质，调整金属粗糙度参数模拟抛光金属的柔和反光效果，中心转子采用亮面镀铬材质，与外层环体形成材质层次区分，支撑立柱采用哑光银色金属材质，底座底部添加轻微的磨砂质感模拟防滑接触面效果。设计过程中重点校验了各转动副的运动干涉情况，通过软件运动仿真模块模拟转子高速转动、环体多角度偏转的运动状态，确保所有构件在全行程运动范围内无碰撞干涉，各转轴的配合间隙控制在合理范围内，既满足视觉上的精密感，也符合实际机械加工的公差要求。整体模型还原了经典机械陀螺仪的结构美感，既可以作为力学原理演示的教学参考模型，也可作为桌面装饰摆件的设计参考，所有特征均保留建模参数，可根据需求调整各环体尺寸、转轴直径、转子配重等参数，适配不同的使用场景需求。
