M72摩托车曲轴活塞组件结构设计

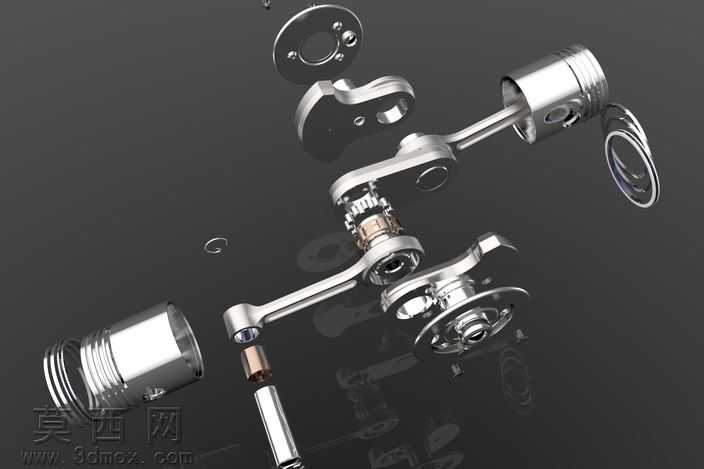

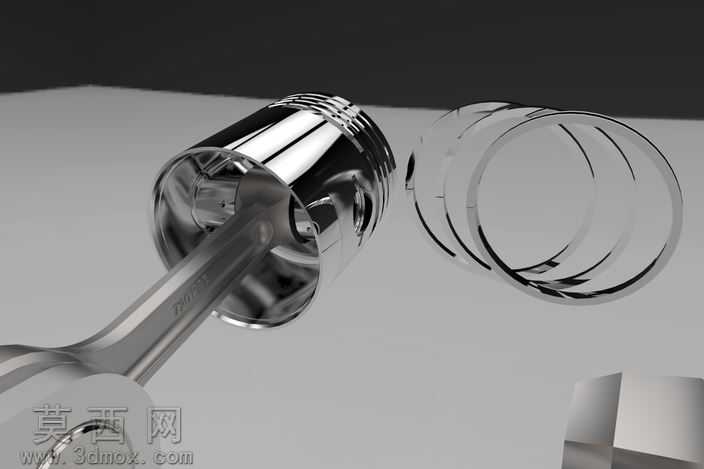

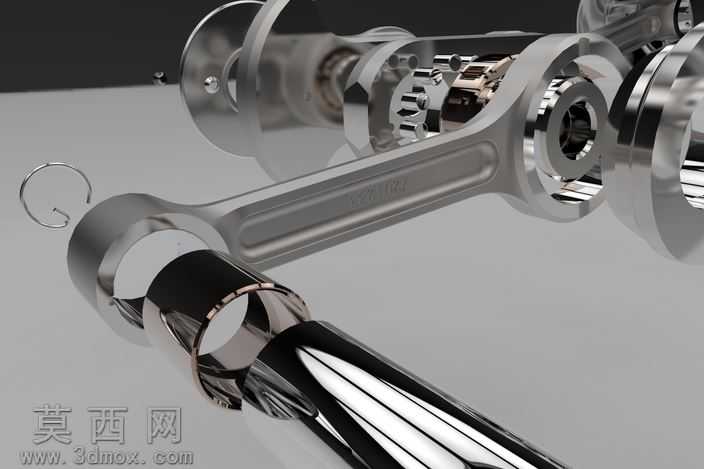

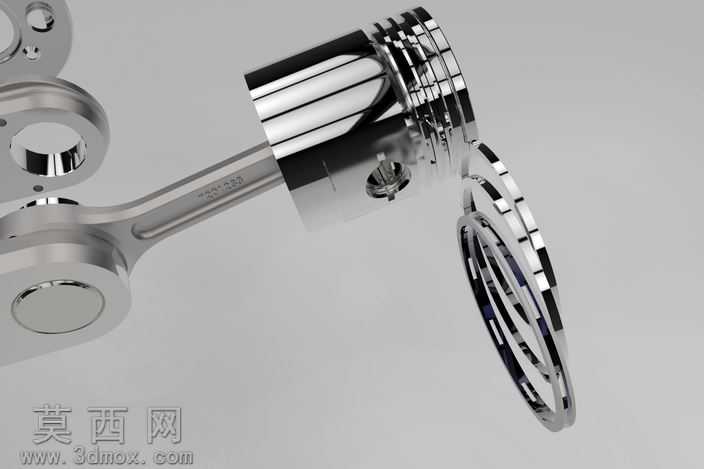

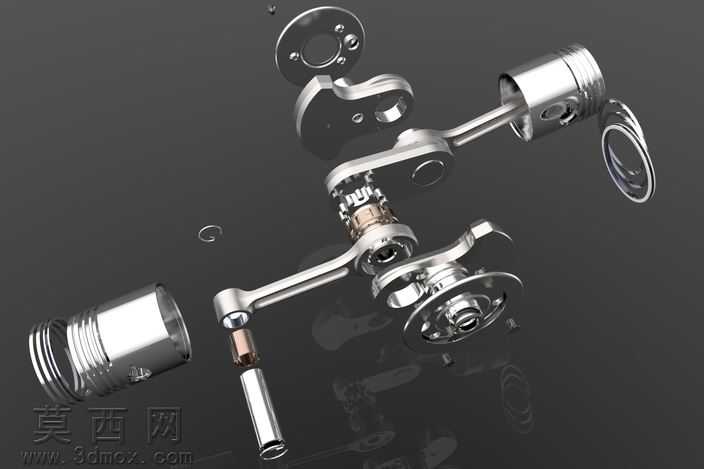

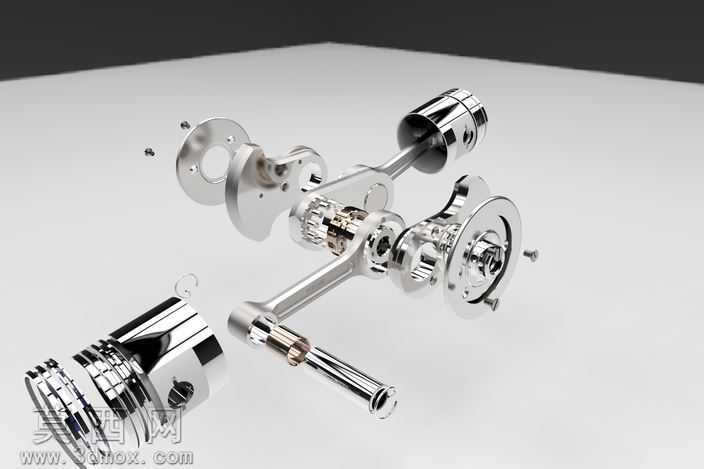

本作品为摩托车动力核心的曲柄连杆活塞组件三维建模成果，建模过程严格遵循内燃机动力传递的机械原理，对整套组件的各零件进行了1:1比例的精准参数化还原。建模阶段首先梳理整套组件的装配逻辑，从曲轴的曲柄销、主轴颈、平衡配重块结构入手，精准绘制各段轴径的过渡圆角、油道开孔位置，确保曲轴的动平衡结构符合实际运转需求；随后针对活塞零件，还原其裙部型线、活塞环槽、活塞销座的细节结构，区分气环与油环的槽位尺寸差异，对活塞顶部的燃烧室配合曲面做了连续曲率处理，避免建模过程中出现破面、曲面断层问题。连杆部分采用分体式大端结构建模，还原连杆瓦的配合面、连杆小头的衬套安装位，对杆身的变截面过渡做了平滑处理，还原实际零件的轻量化加强结构。整套模型完成单个零件建模后，按照实际装配公差添加配合约束，验证曲轴转动时活塞的往复运动轨迹无干涉，各零件的装配间隙符合机械设计规范。材质渲染阶段，对曲轴、连杆等钢制零件赋予抛光金属材质，添加细微的机加工纹理提升真实感，活塞零件采用铝合金材质参数，调整漫反射与粗糙度参数还原铸铝零件的哑光金属质感，活塞环、活塞销等零件单独赋予高硬度钢材的材质属性，区分不同零件的材质视觉差异。渲染场景采用深色哑光背景，搭配柔和的侧方主光源与轮廓补光，清晰展现各零件的结构层次与装配关系，将整套组件做爆炸视图排布，直观呈现每个零件的形态与装配位置，清晰展示动力从活塞往复运动通过连杆转化为曲轴旋转运动的结构逻辑，整套模型结构完整，细节还原度高，可用于摩托车动力结构的教学演示、结构改装参考以及相关零部件的设计验证工作，完整还原了经过结构修订后的曲轴活塞组件的适配结构，确保修改后的曲轴与活塞、连杆部件能够完美匹配，满足引擎改装后的动力传递需求。
