小型越野攀爬车结构设计作品

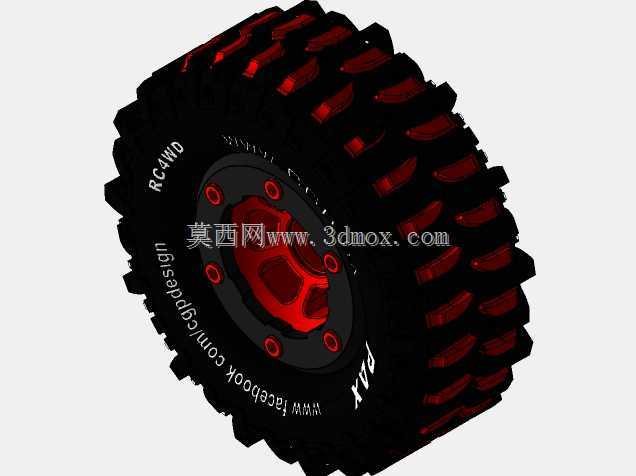

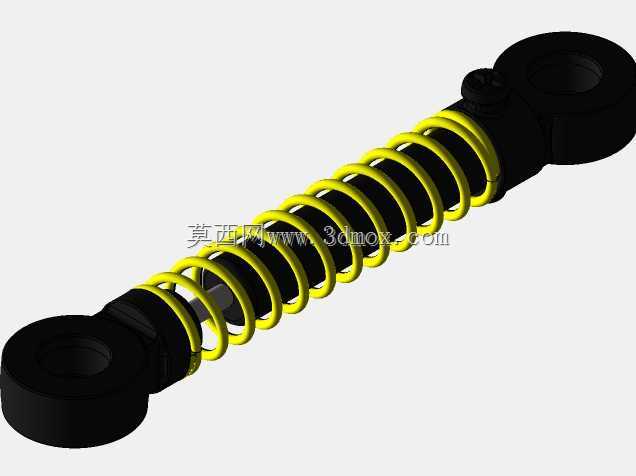

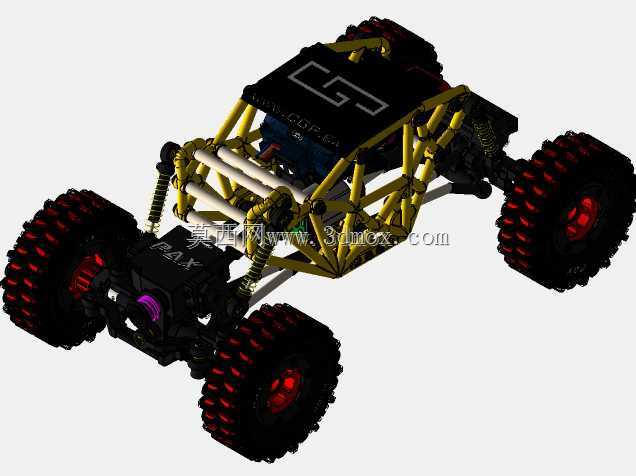

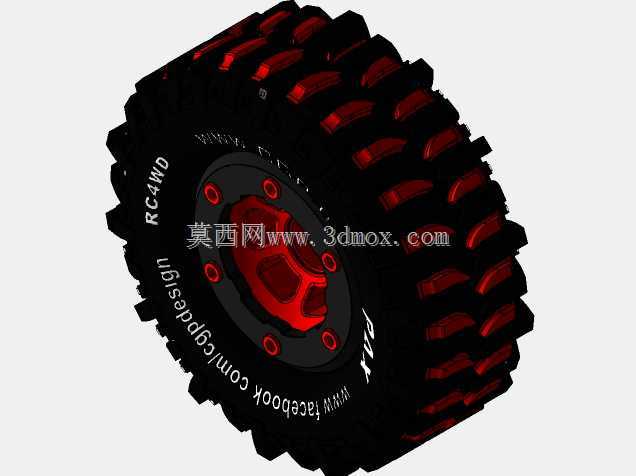

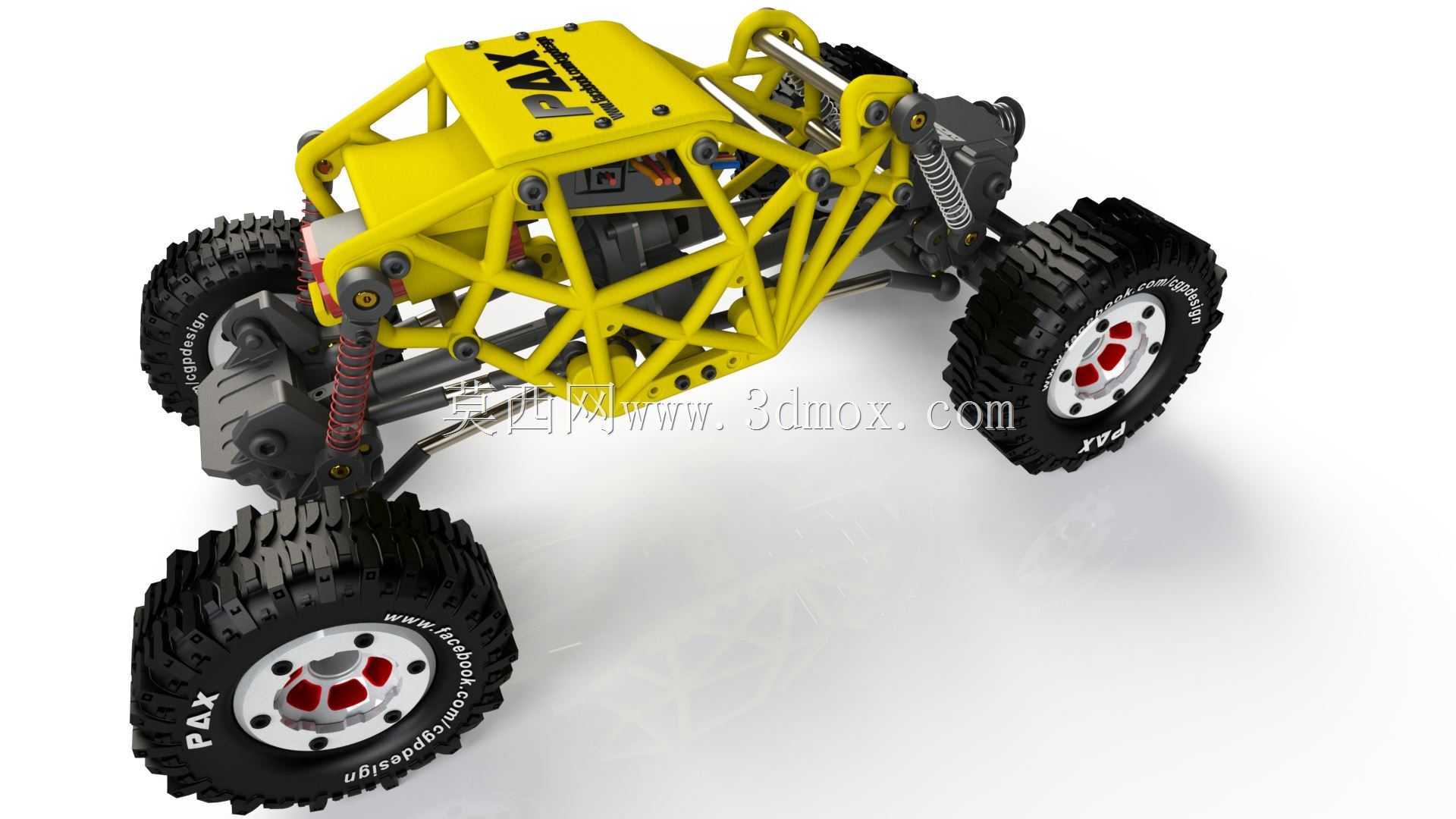

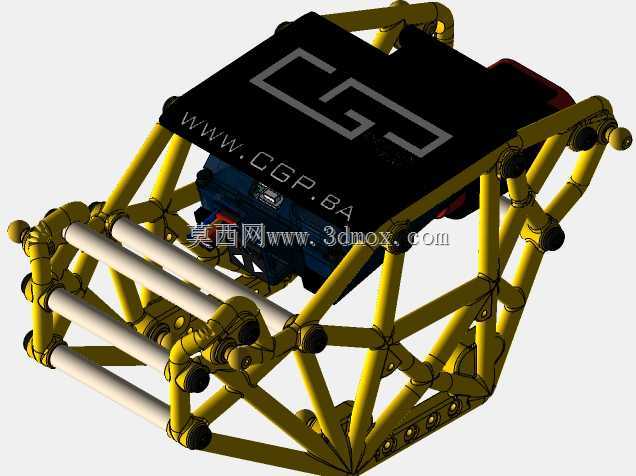

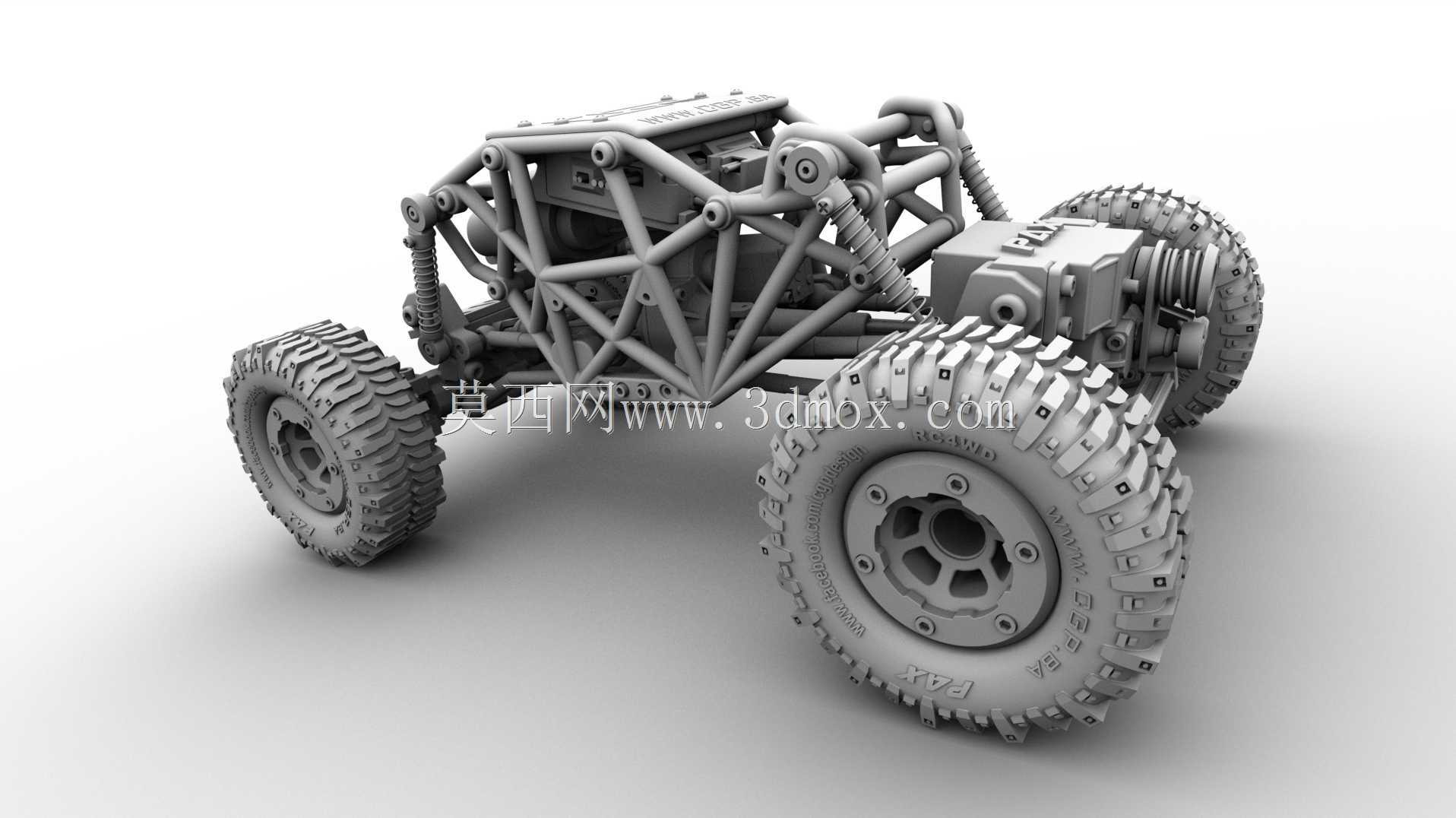

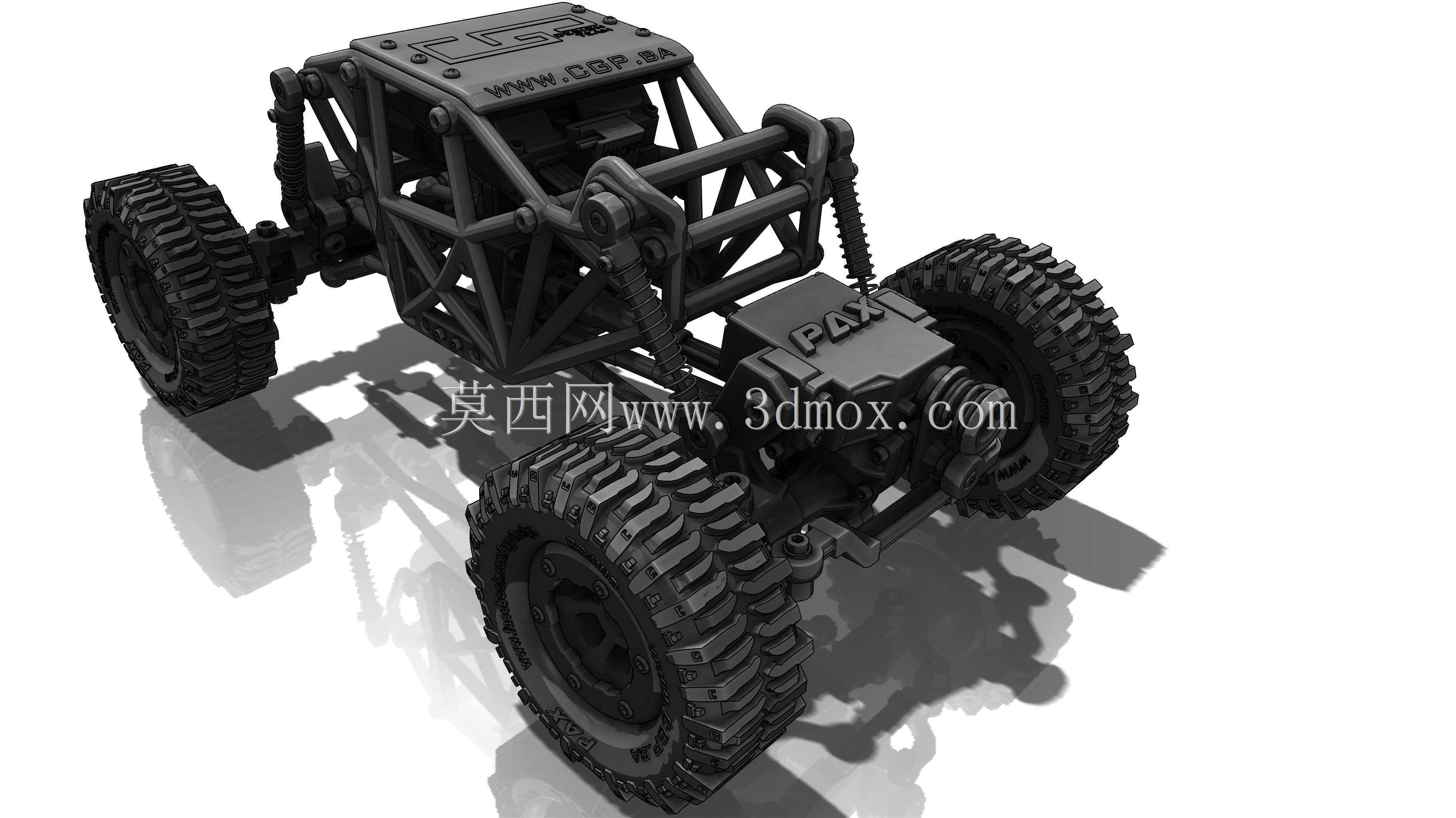

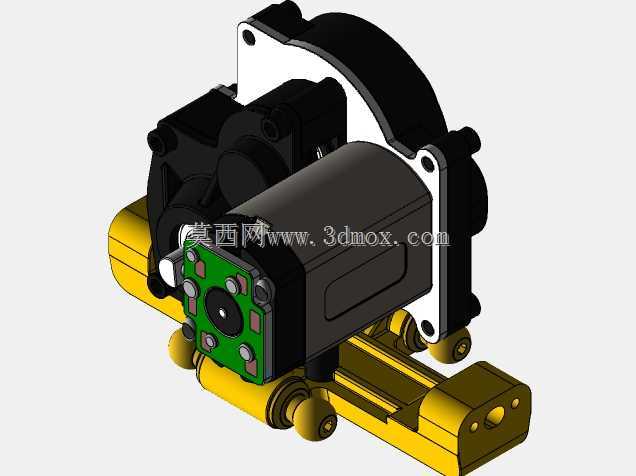

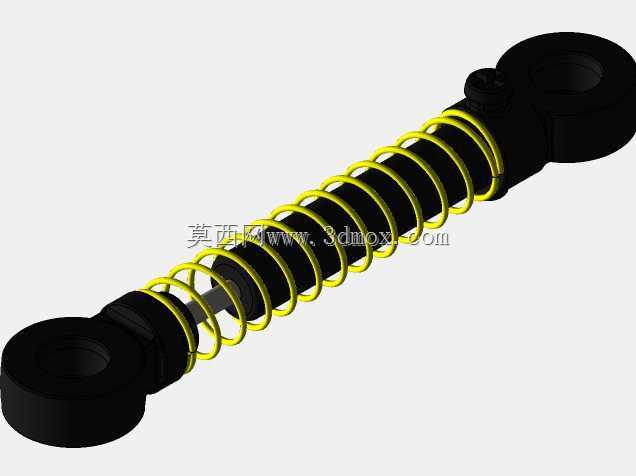

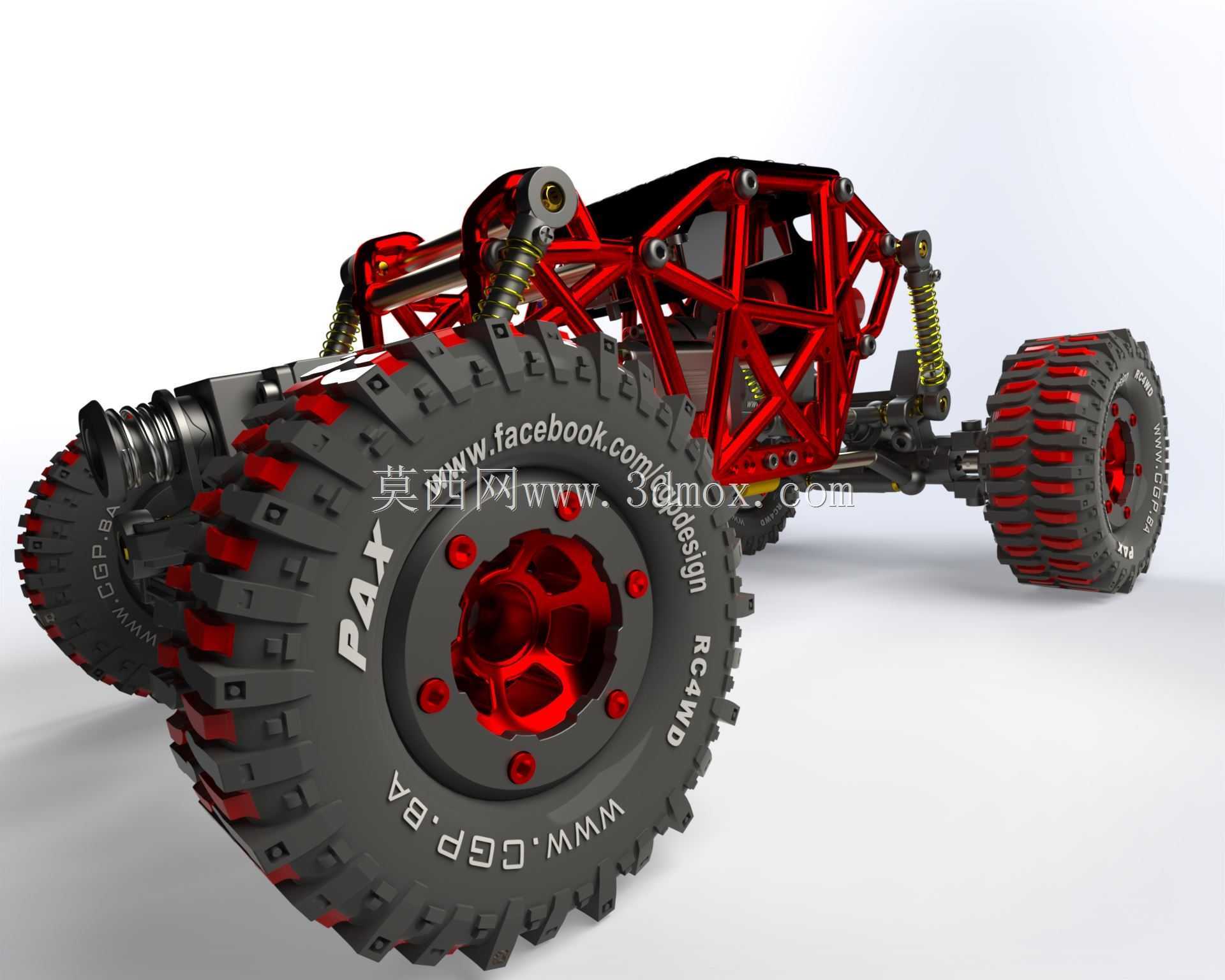

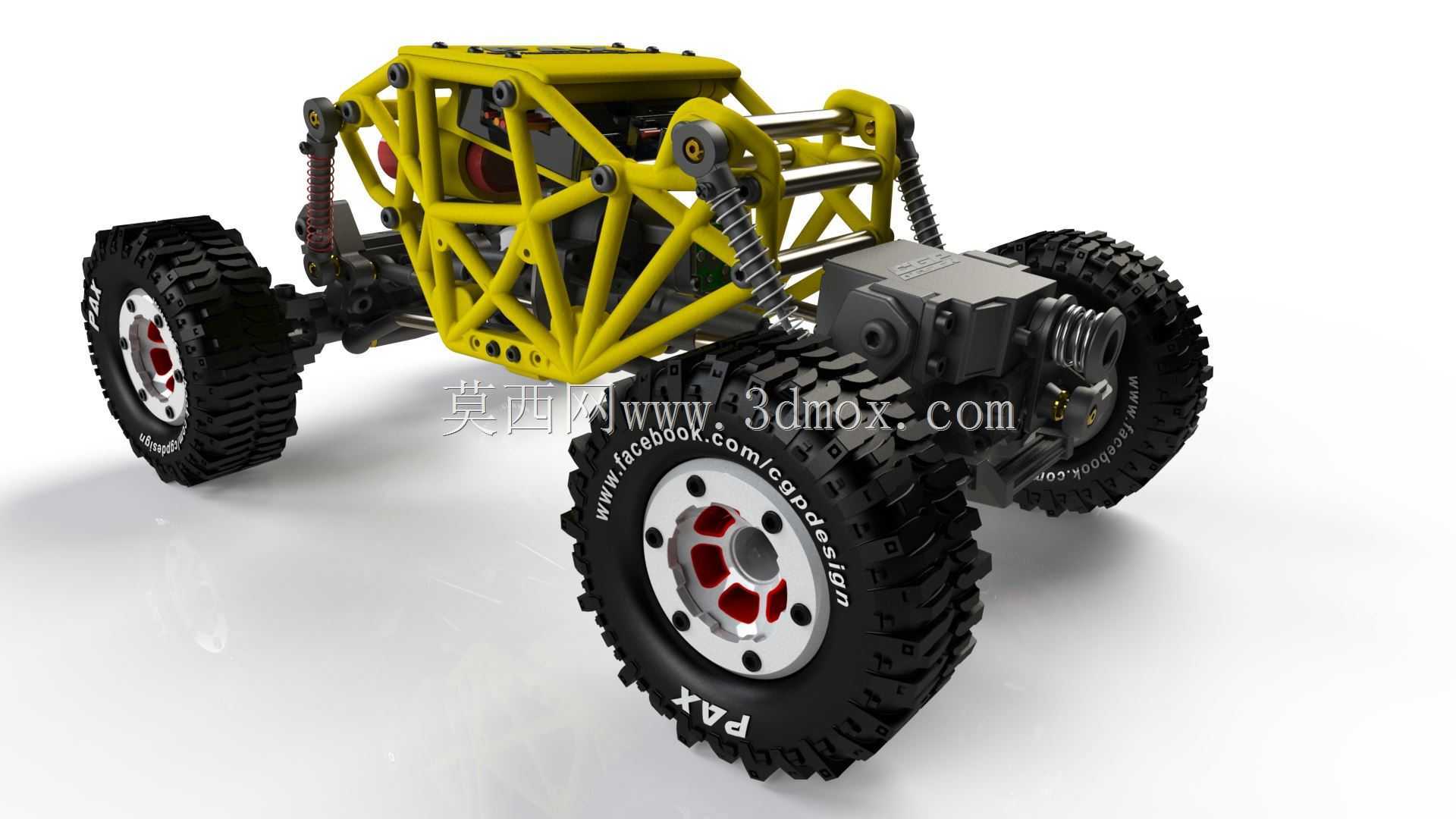

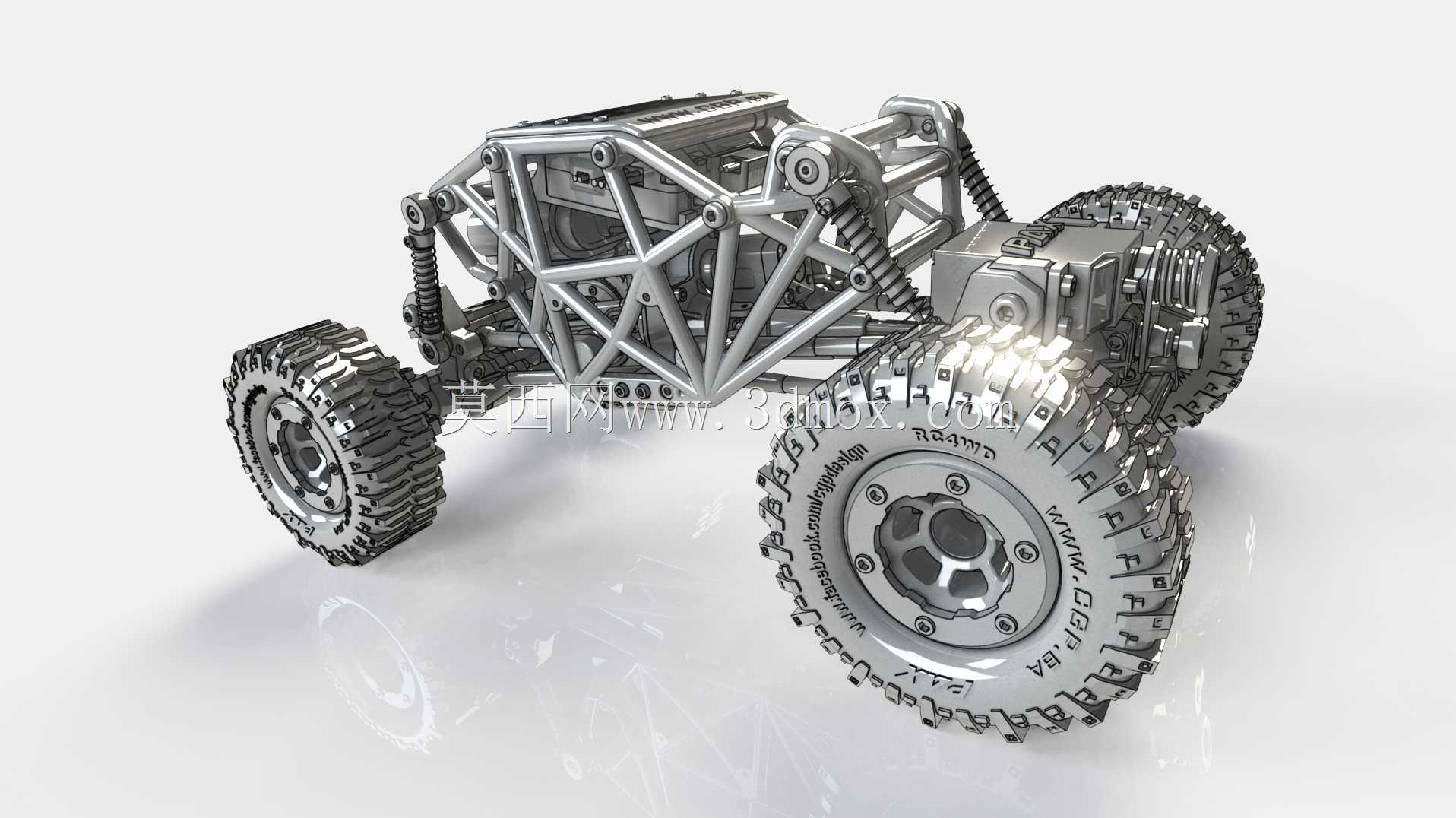

这款小型越野攀爬载具的设计，核心面向复杂非铺装地形的通行需求，可适配户外复杂地貌勘探、小型特种作业场景的短途移动载体需求，也可作为小型无人探测平台的行走底盘基础，在狭窄崎岖的山地、沟壑、碎石路面场景下，能够凭借极强的通过性完成常规轮式载具无法实现的通行作业。从功能特性来看，该载具采用大尺寸深胎纹越野轮胎，胎块边缘做了强化凸起设计，胎面与碎石、松软泥土的接触抓附力远高于常规民用小车轮胎，搭配长行程螺旋弹簧独立悬架结构，每个车轮都可独立随地形起伏产生大幅度上下摆动，在单侧车轮遇到凸起障碍或凹陷坑洼时，悬架可以充分吸收路面冲击，保证车架主体始终保持相对平稳的姿态，避免动力传输中断或者车架侧翻。设计思路上，整车采用外露式管式桁架车架结构，没有设计封闭的车身覆盖件，一方面可以最大限度降低整车自重，提升动力输出的有效载荷占比，另一方面桁架结构的受力分布更加均匀，在越野过程中受到的冲击载荷可以通过多根管材分散传递，避免局部应力集中导致车架断裂，同时开放式的结构也便于后续对动力模块、传动部件进行快速检修调整，不需要拆解大量覆盖件即可触及核心结构。从安装边界与尺寸适配来看，该款攀爬车的轮距与轴距都做了短尺寸优化，转向角度预留充足，最小转弯半径远小于同尺寸常规载具，能够在狭窄的岩石缝隙、林间小道完成灵活转向；车轮的安装位采用快拆式固定结构，可根据不同的地形场景更换不同胎纹的轮胎，悬架的弹簧预紧力也预留了调节空间，在承载不同重量的作业模块时，可以调整弹簧压缩量来匹配最佳的离地间隙，保证底盘始终处于合理的高度范围，避免行驶过程中底盘剐蹭地面凸起的石块或障碍物。动力传输路径采用四轮独立驱动布局，每个车轮都可获得均匀的动力输出，在单侧车轮打滑悬空时，其余车轮依然可以获得足够的扭矩推动整车脱困，管式车架的管材连接位置都做了加强筋补强，应对大冲击载荷下的结构强度需求，整车的动力模块安装位预留了通用固定接口，可根据使用需求搭配不同功率的动力单元，适配从休闲娱乐到小型特种作业的不同场景需求。
