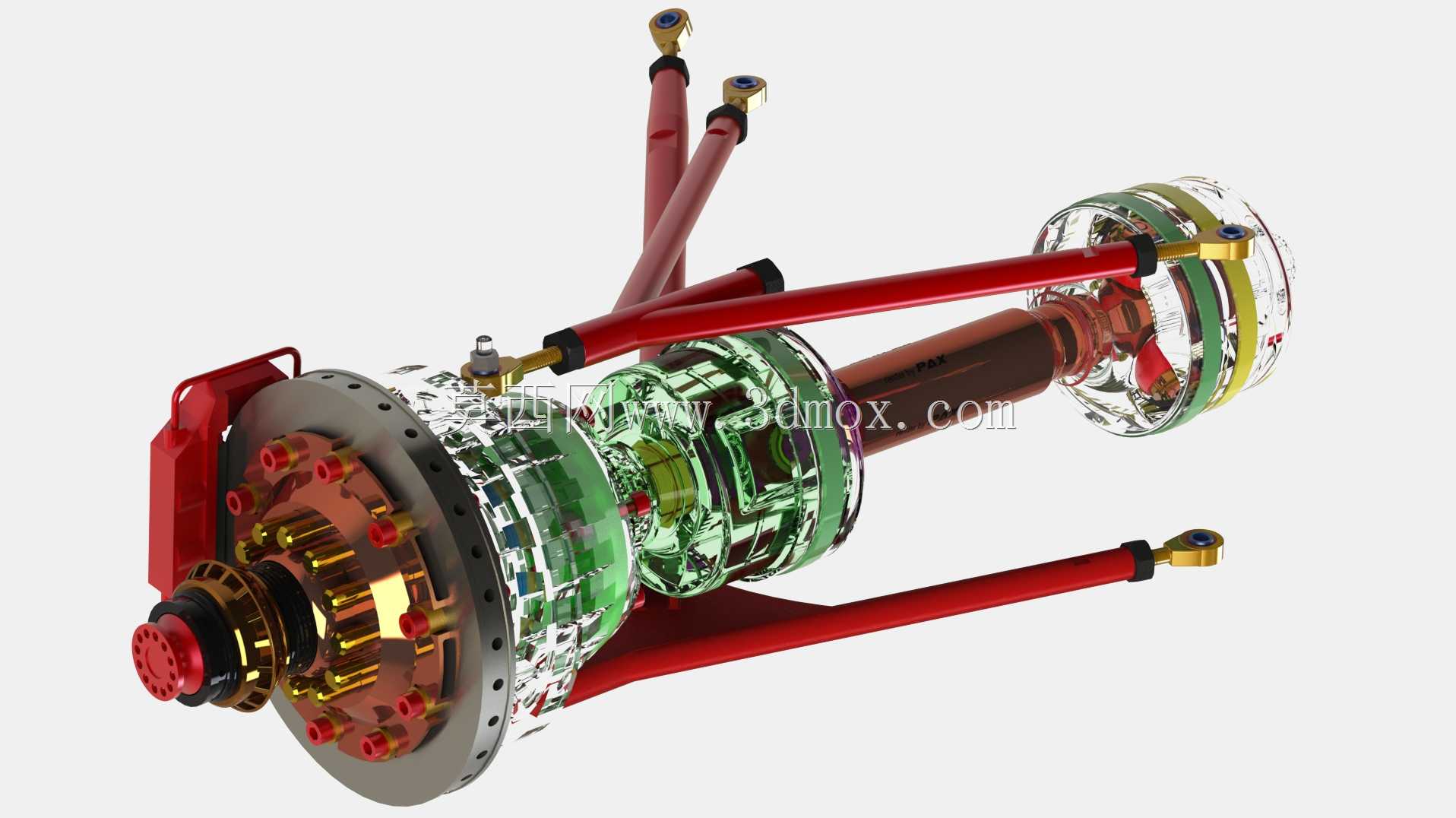

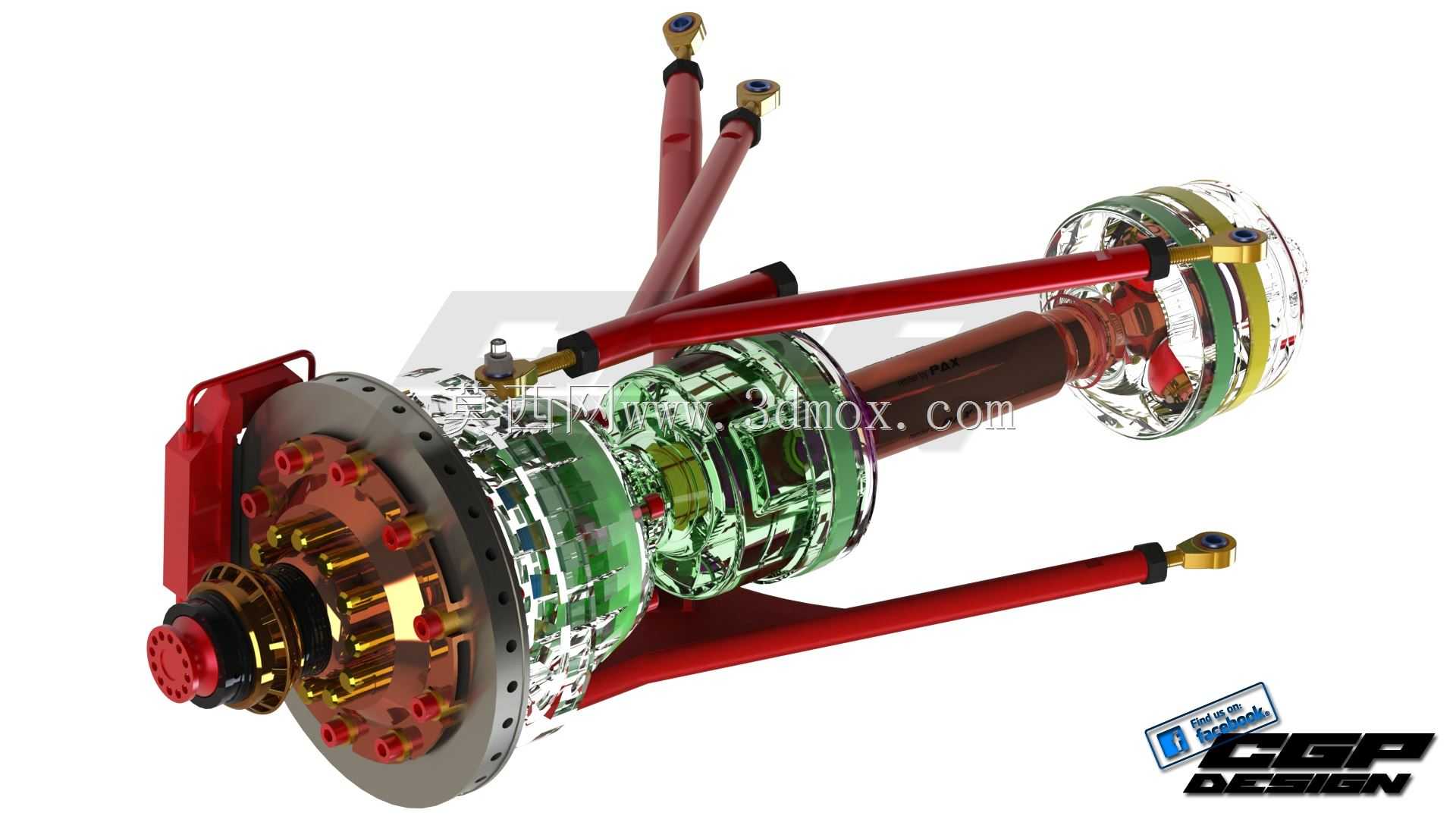

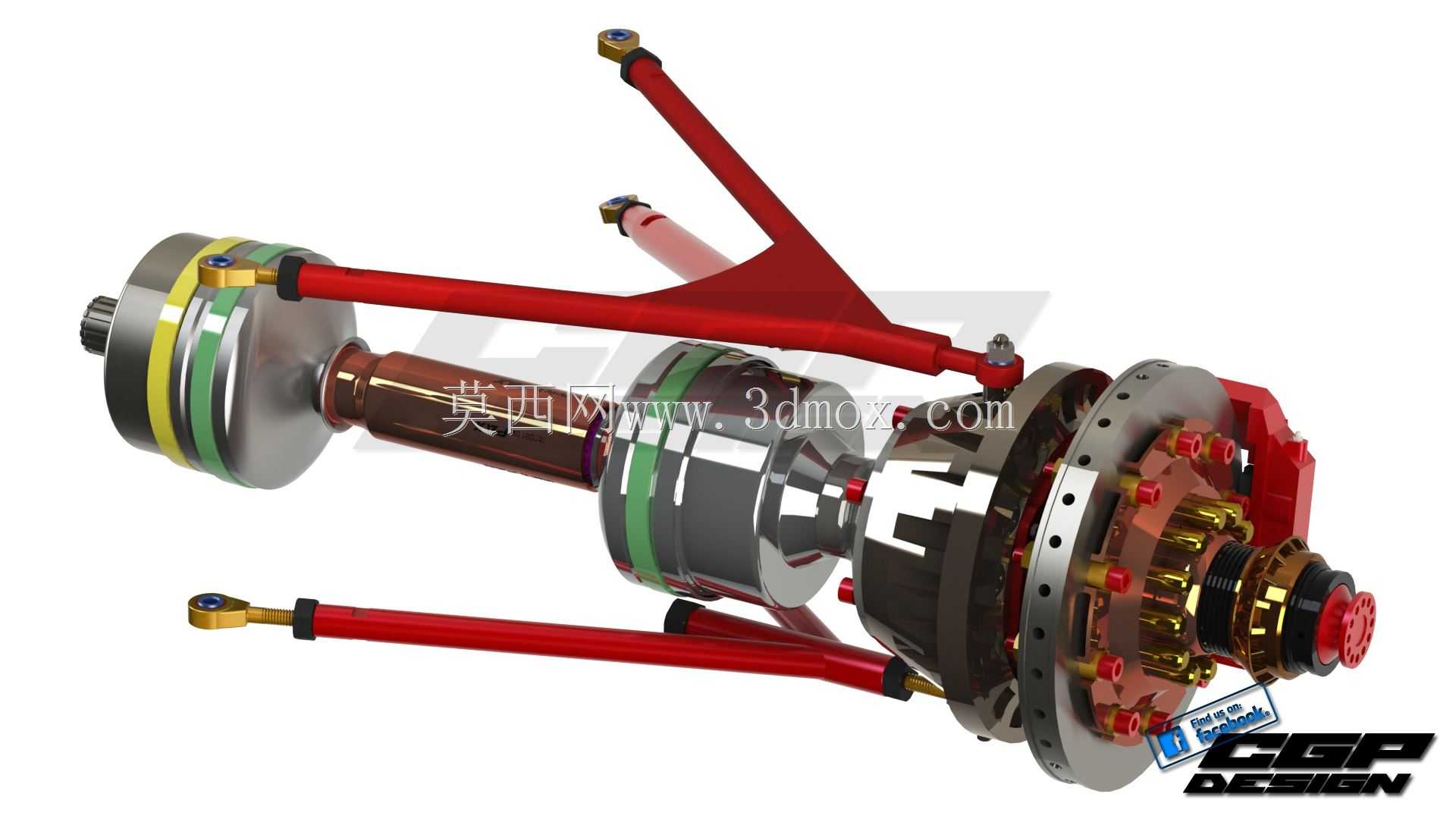

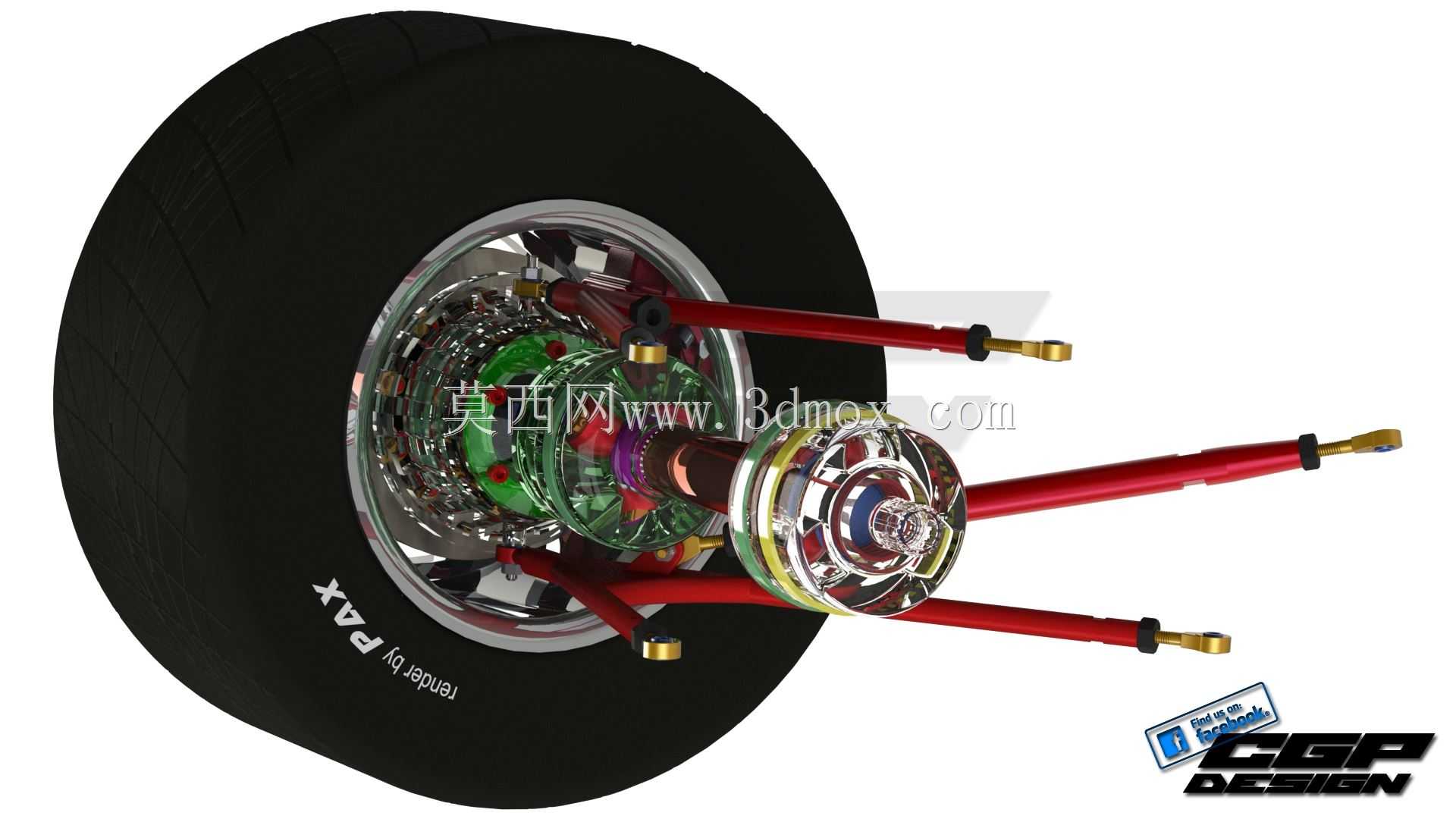

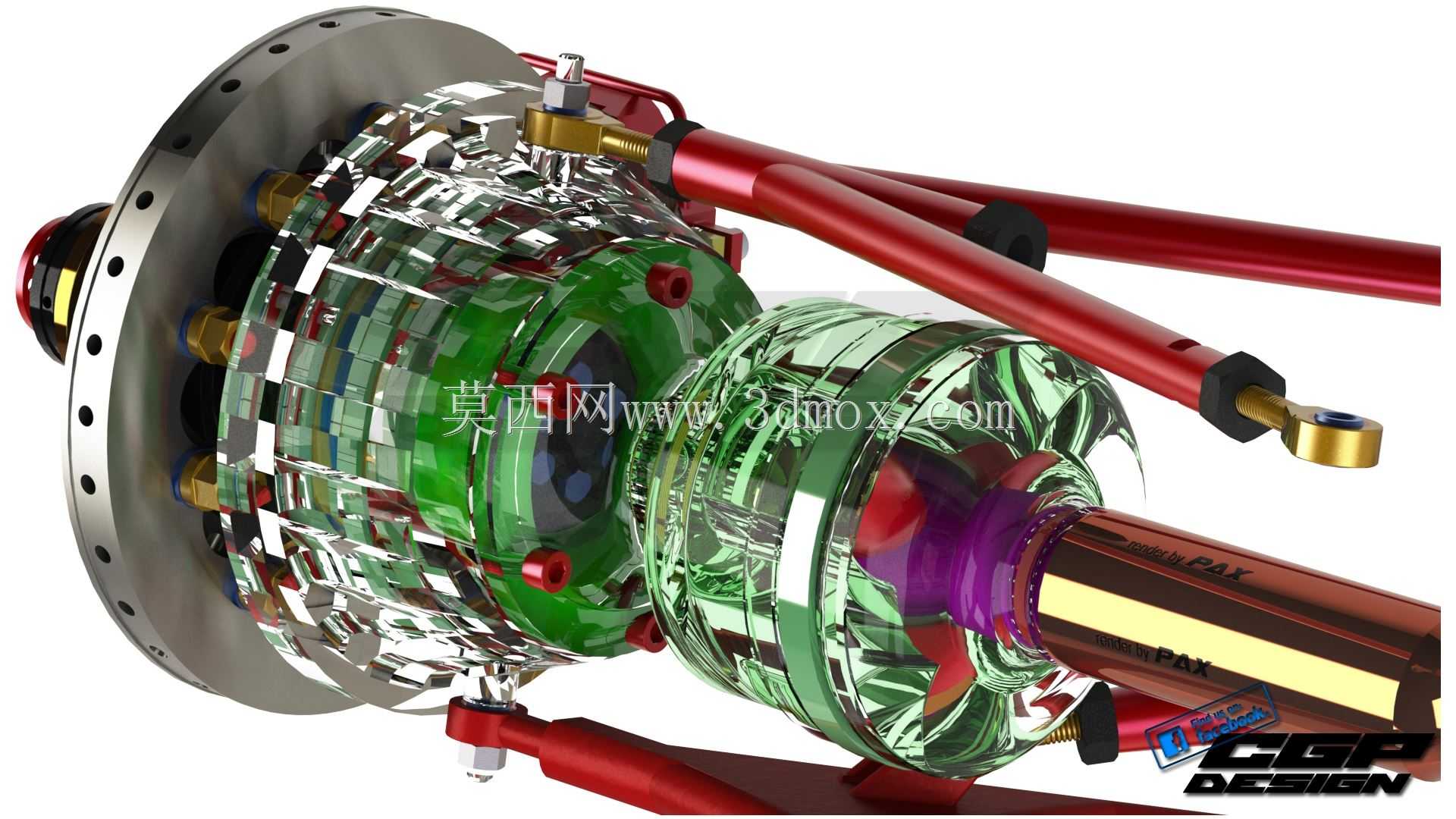

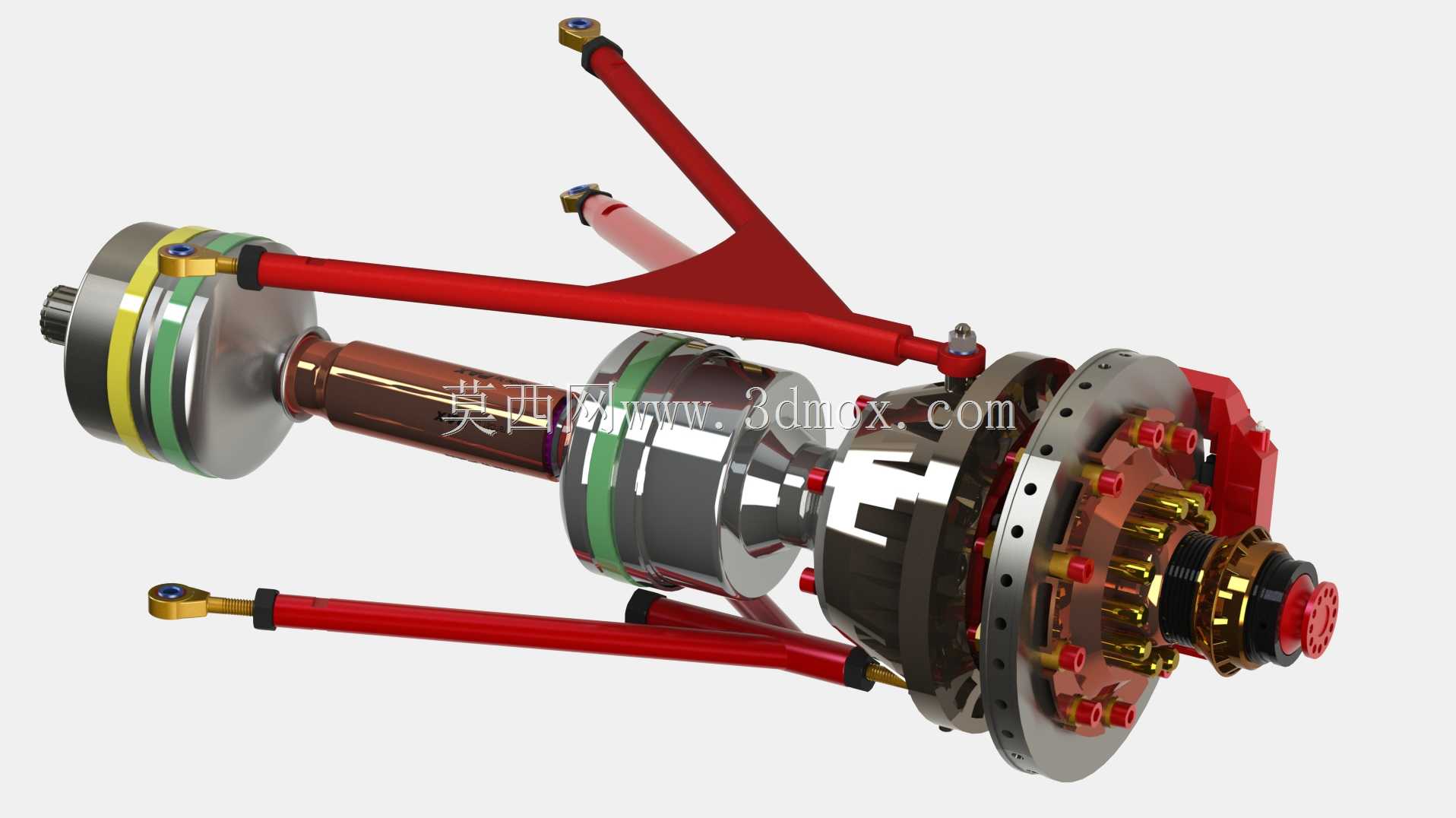

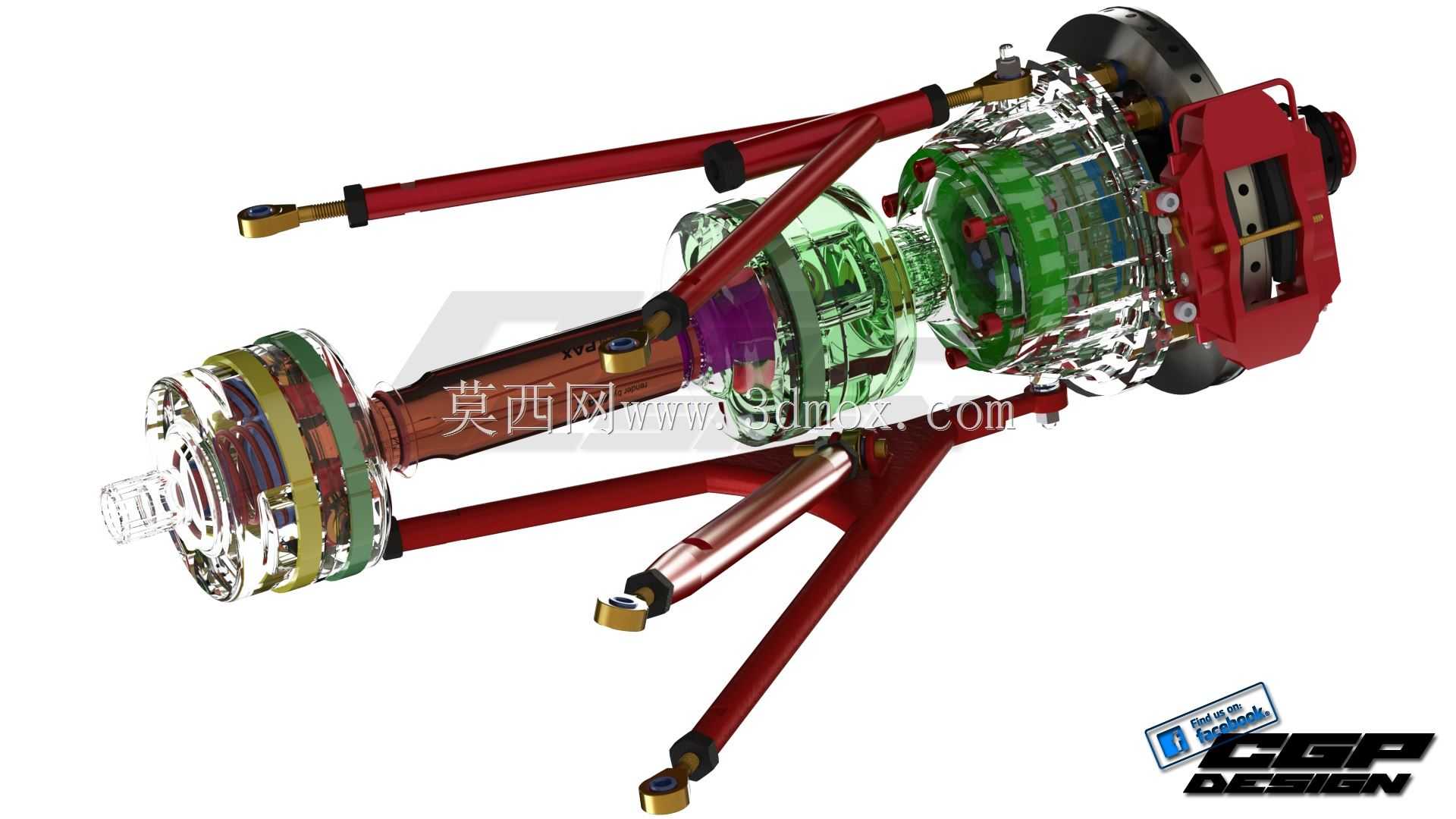

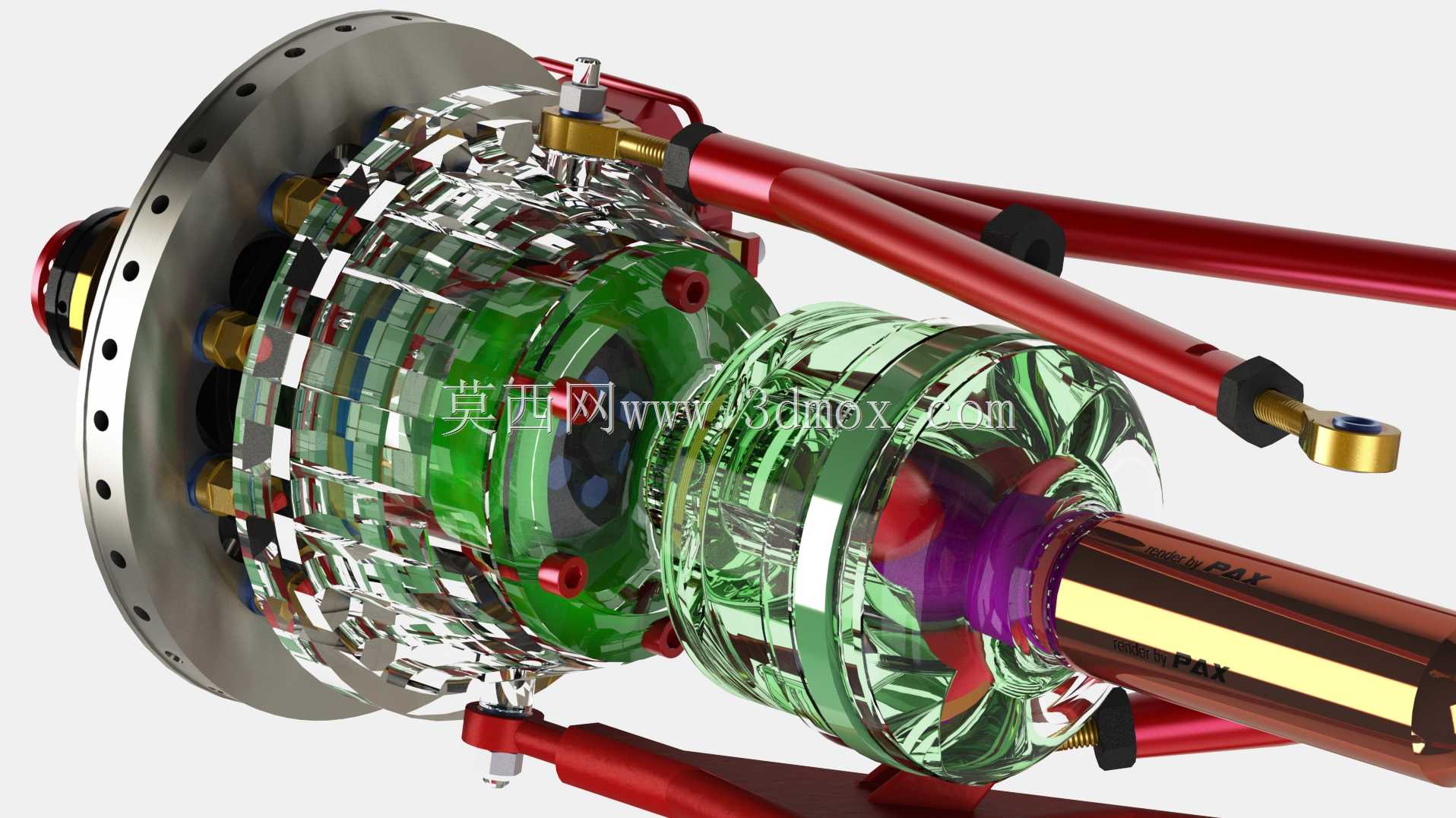

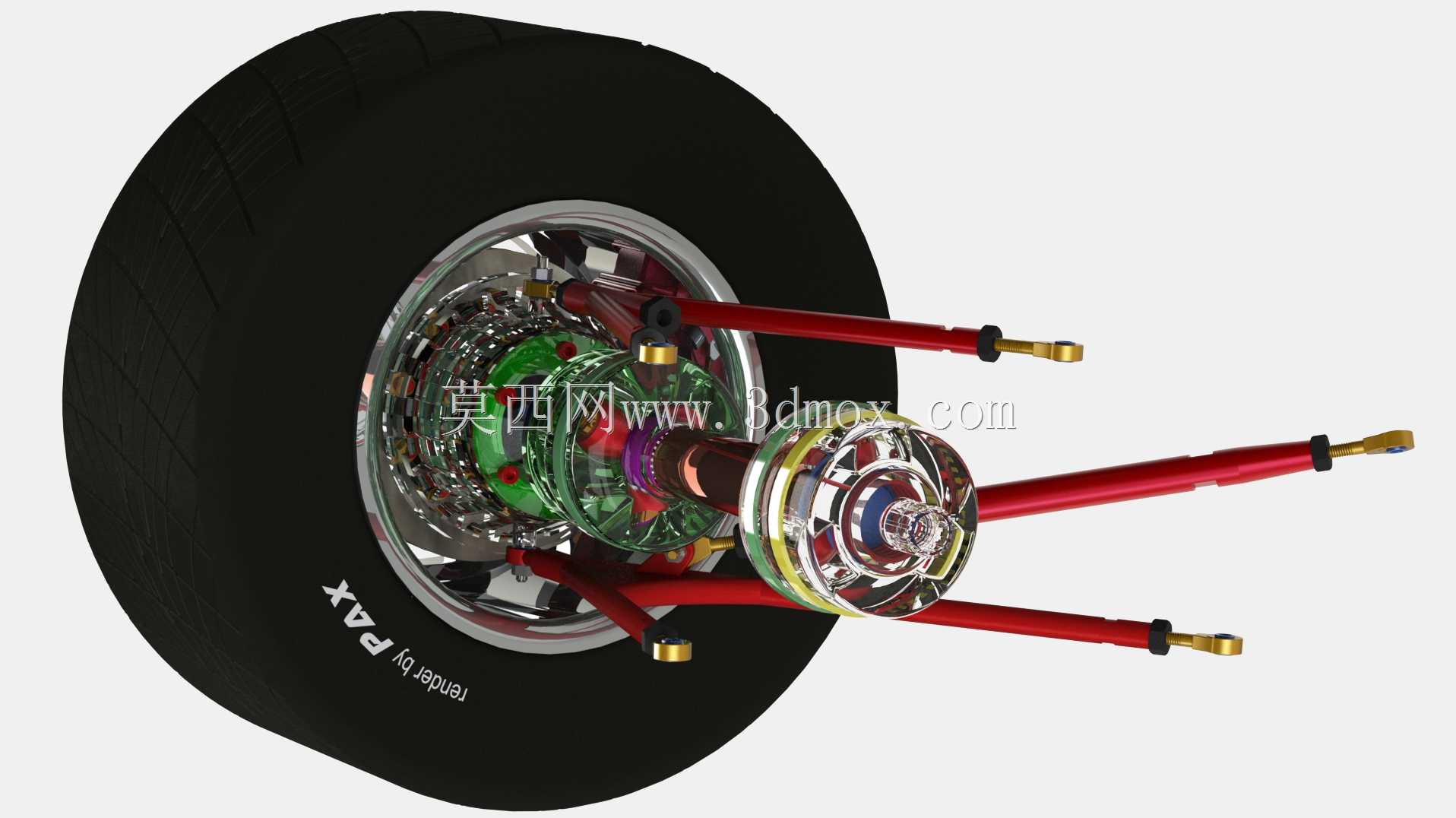

方程式赛车后轮连接悬架总成结构

该后轮连接总成属于方程式赛车底盘行走系统的核心承载部件，主要应用于场地竞速类方程式赛车的后轴动力传递与载荷承载场景，承担着将车轮端的路面冲击、驱动扭矩、制动力矩传递至车身单体壳结构的核心作用，同时为后轮提供精准的定位参数约束，保障赛车在高速过弯、急加速、全力制动工况下的轮胎接地稳定性。从功能特性来看，该总成集成了轮毂轴承单元、制动盘安装接口、悬架摆臂连接铰点、轮辋定位止口、半轴传动连接结构，可同时实现车轮旋转支撑、制动力矩传递、悬架导向、动力输出四项核心功能，区别于民用车辆的后轮连接结构，该部件采用了极致轻量化的设计思路，所有非承载区域均做了镂空减材处理，承载区域通过拓扑优化实现应力均匀分布，在满足1.5吨级峰值冲击载荷的前提下尽可能降低簧下质量，提升悬架系统的响应速度。设计过程中首先根据轮胎接地印迹中心确定了主销后倾、外倾的定位参数基准，摆臂铰点的位置经过多轮动力学仿真迭代，确保车轮在上下跳动行程中前束、外倾的变化量控制在竞速工况允许的范围内，避免轮胎出现异常磨损与抓地力波动。安装边界方面，该总成的内侧通过等速半轴连接变速箱输出端，四个悬架摆臂的铰点分别对应车身后副车架的安装位，制动卡钳通过螺栓固定在转向节的悬臂结构上，轮辋通过中心止口定位、多颗螺栓锁紧在轮毂法兰面，所有连接接口的同轴度、端面跳动公差均按照赛车级精度要求设定，避免高速旋转时出现动平衡超差引发的振动问题。结构细节上，轮毂内部集成了润滑通道与密封结构，可保障轴承在高转速、大载荷工况下的润滑可靠性，摆臂与转向节的连接采用带球面轴承的铰点结构，可补偿安装误差与行驶过程中的结构变形，避免连接部位出现卡滞与应力集中。
