卧式斯特林动力装置结构设计

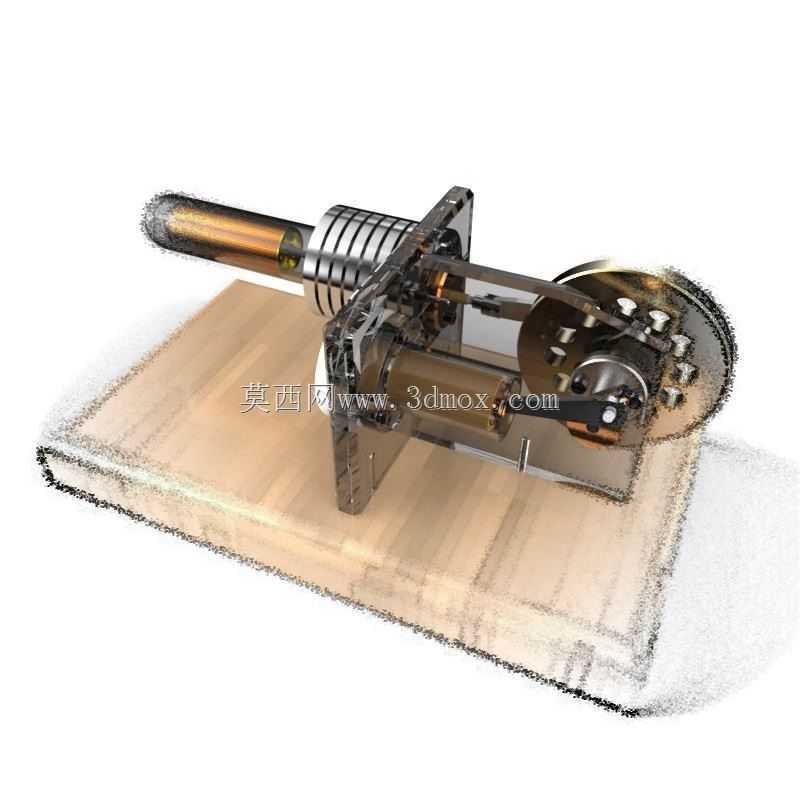

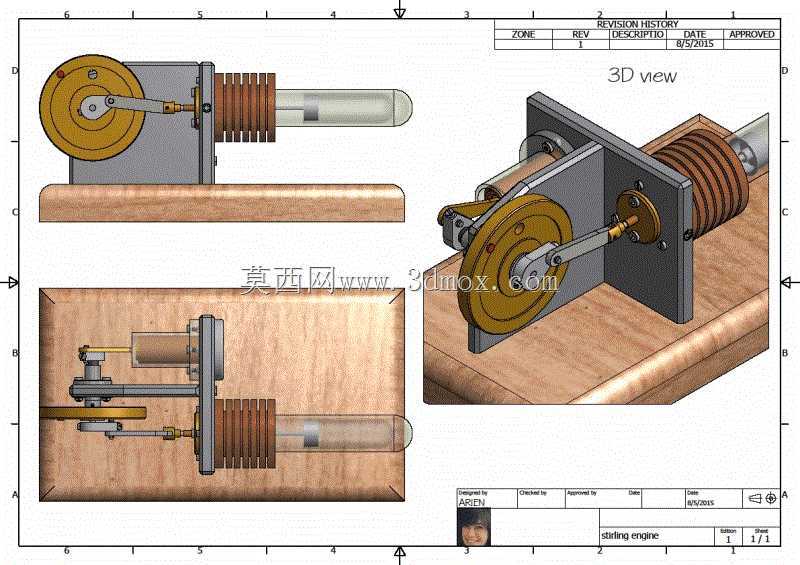

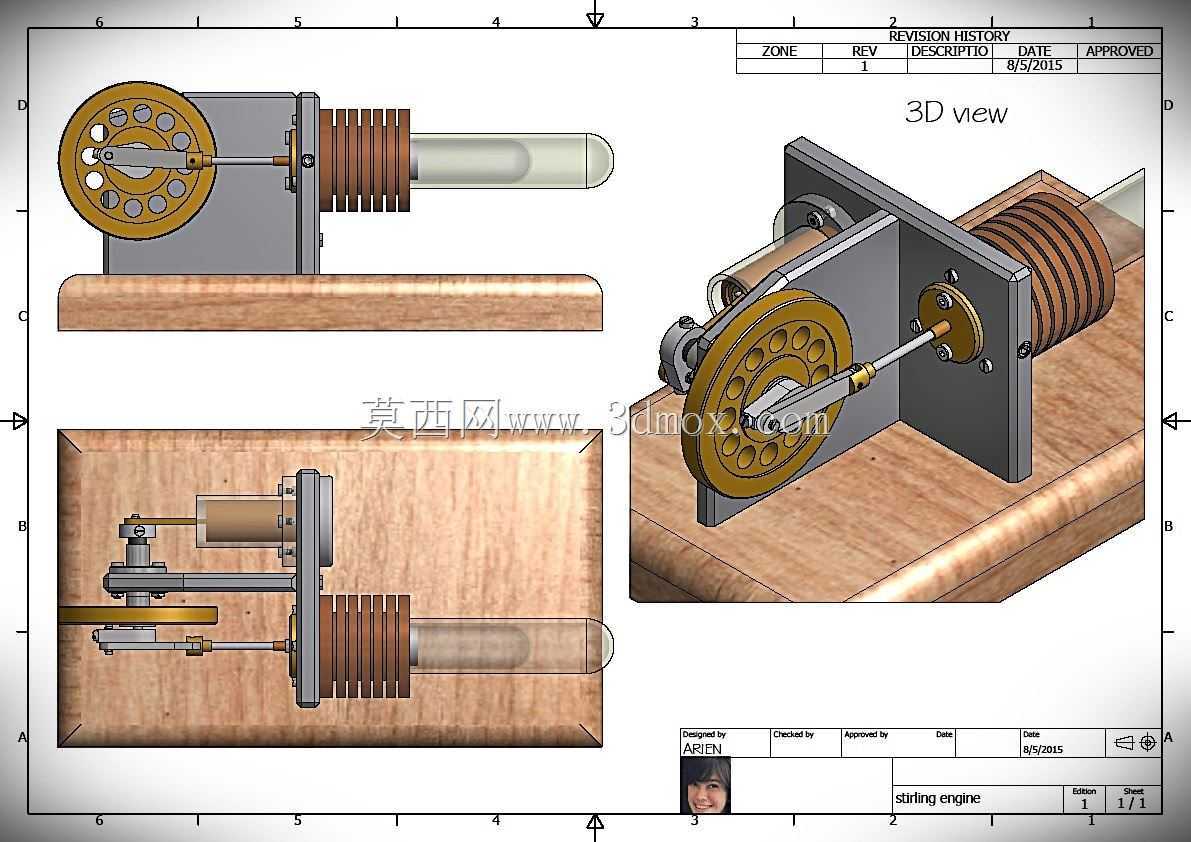

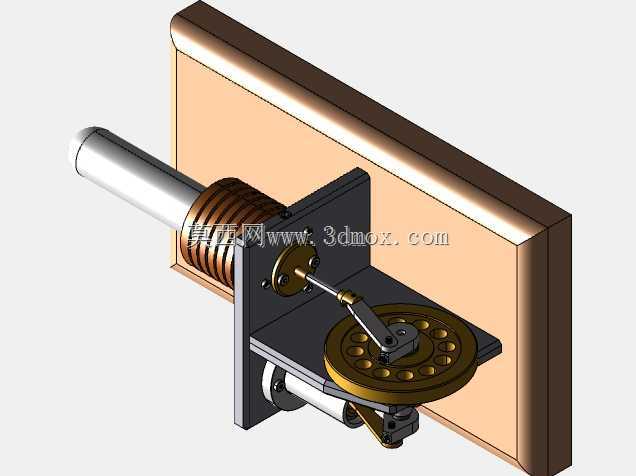

这款卧式斯特林动力装置，属于外燃式热能转换机械，可广泛应用于科普教学演示、小型余热回收场景、低功率分布式动力供给以及趣味动力模型搭建领域。不同于传统内燃机依赖燃料在缸内爆燃做功，该装置通过外部热源对气缸内工质持续加热，配合闭式循环内的工质冷却、压缩、膨胀过程完成动力输出，对热源适配性极强，无论是生物质燃烧、工业废热、太阳能聚焦热量都可驱动其运转，在低品位热能回收利用场景中有着独特的应用价值。从功能特性来看，整套装置采用卧式布局，核心包含加热气缸、冷却散热段、动力活塞、置换活塞、曲柄飞轮传动组件以及木质安装基座。加热段采用导热性优异的金属缸体，能够快速吸收外部热源热量传递给内部工质；冷却段集成了密集散热鳍片结构，可通过自然对流快速带走工质热量，形成稳定的冷热端温差，这是装置持续运转的核心前提。传动部分采用曲柄连杆机构将活塞的往复直线运动转换为飞轮的旋转运动，大惯量飞轮设计能够储存做功冲程的动能，带动整套机构顺利越过上下止点，保证运转的平顺连续性，避免出现卡滞或运转断续的问题。设计思路上，整套结构优先保证运动机构的同轴度与配合精度，活塞与缸壁采用小间隙配合，既保证工质密封性能减少泄漏损耗，又尽可能降低往复运动的摩擦阻力；各连杆铰接点采用微型销轴连接，预留合理的活动间隙避免运动干涉，同时保证传动过程的力传递效率。安装基座采用平整木质板材，所有核心部件均通过支架固定在基座平面上，整体安装边界规整，横向总长度适配常规桌面摆放需求，纵向宽度与高度均控制在紧凑范围内，不需要额外的复杂安装固定，放置在平整台面即可完成组装调试。装置的动力输出端设置在飞轮侧，可通过皮带轮、齿轮等连接件外接小型负载，比如驱动微型发电机、小型水泵或者科普展示转盘，能够直观展示热能向机械能转换的完整过程，帮助学习者理解外燃机的工作循环原理；在小型余热回收场景中，也可搭配适配的热源收集结构，将零散的低品位热量转换为可利用的旋转动力，为小型传感装置、低功耗用电设备提供辅助动力。整套结构的运动部件全部做了可视化设计，外部没有多余的遮挡壳体，运转时可以清晰观察到活塞往复、连杆摆动、飞轮旋转的全部动作，无论是用于教学演示还是DIY动力模型制作，都能清晰呈现斯特林循环的完整工作逻辑，同时紧凑的结构设计也降低了组装调试的难度，不需要复杂的专用工具即可完成装配与调试。
