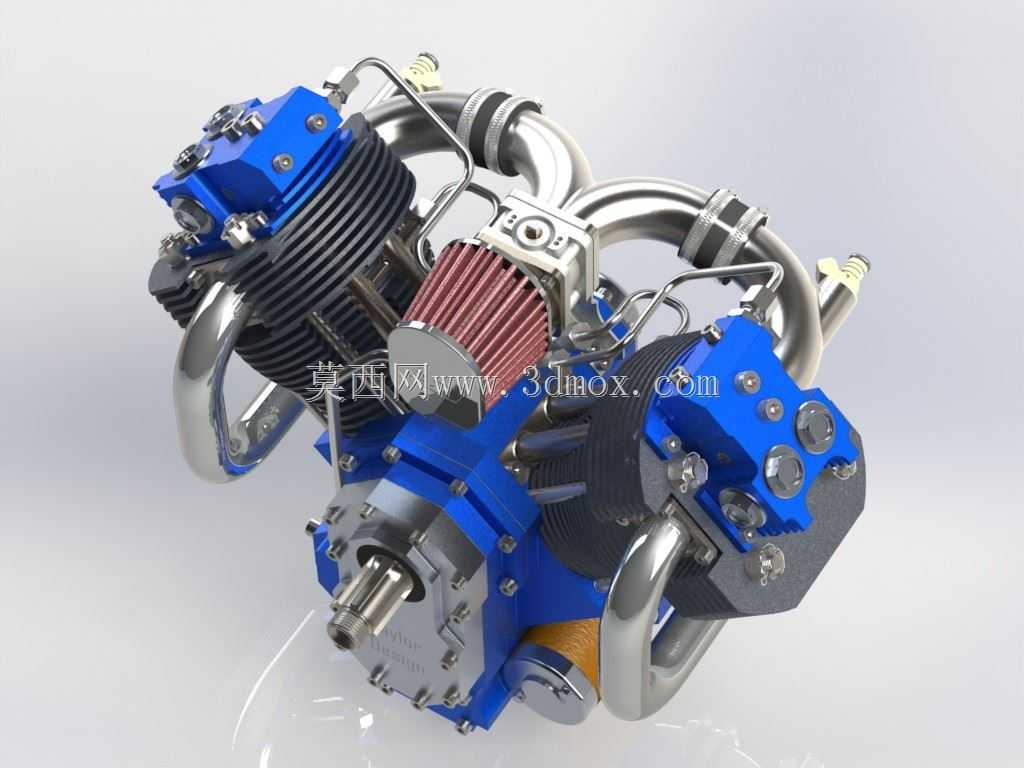

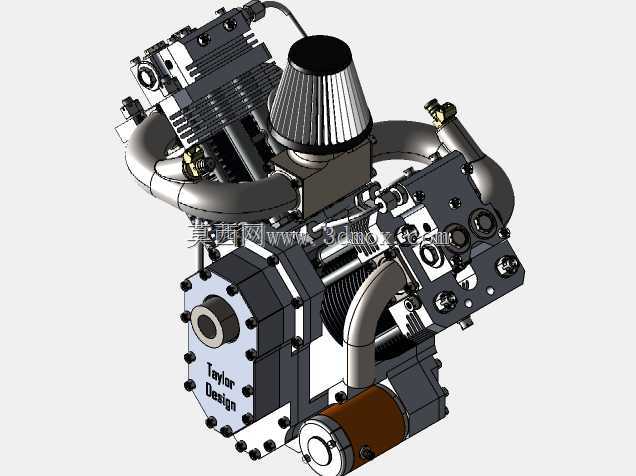

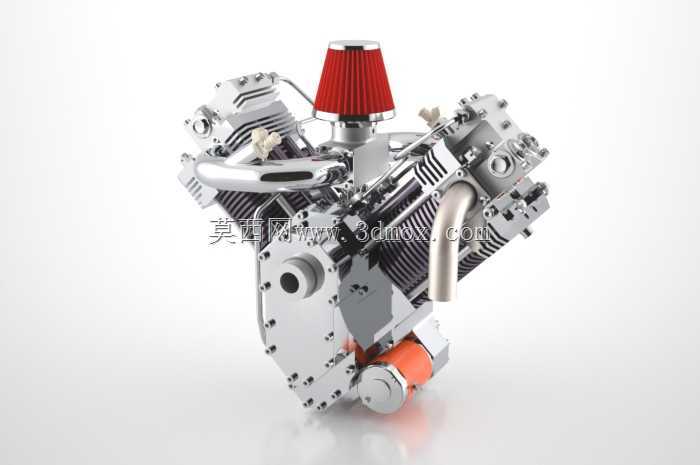

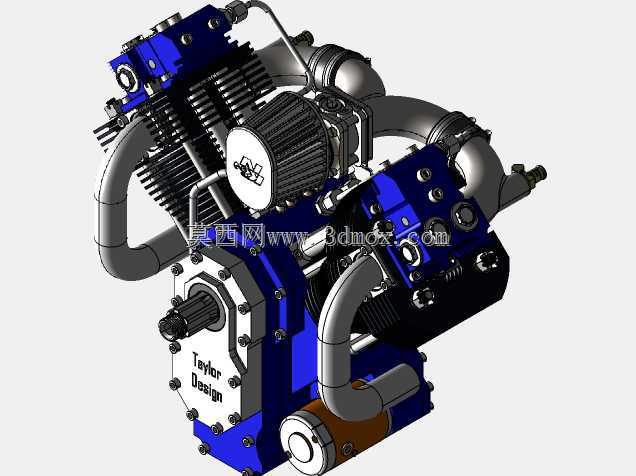

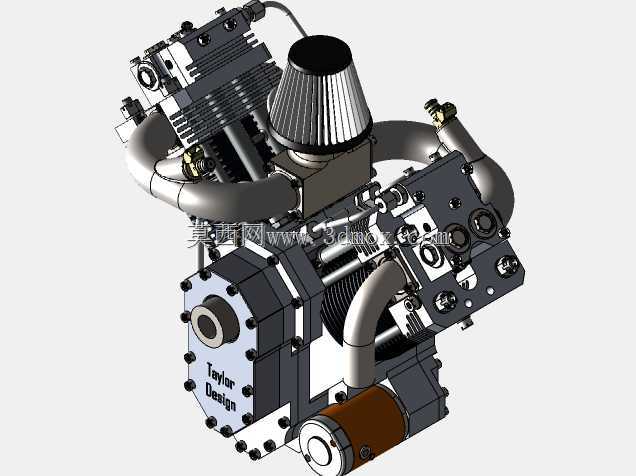

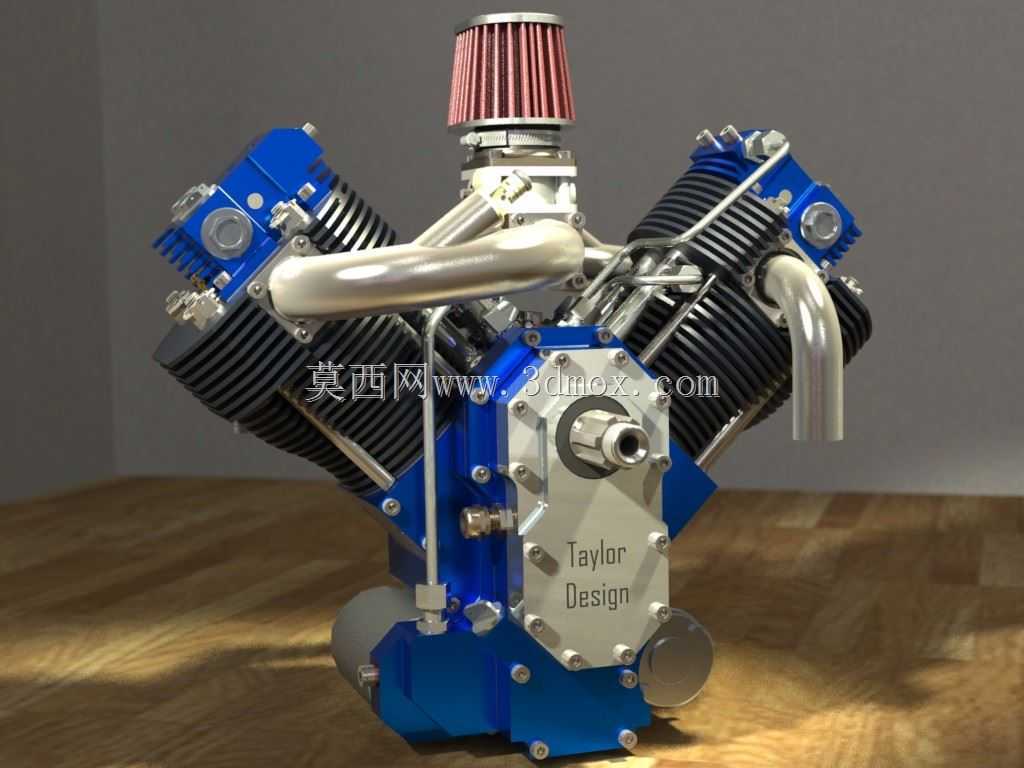

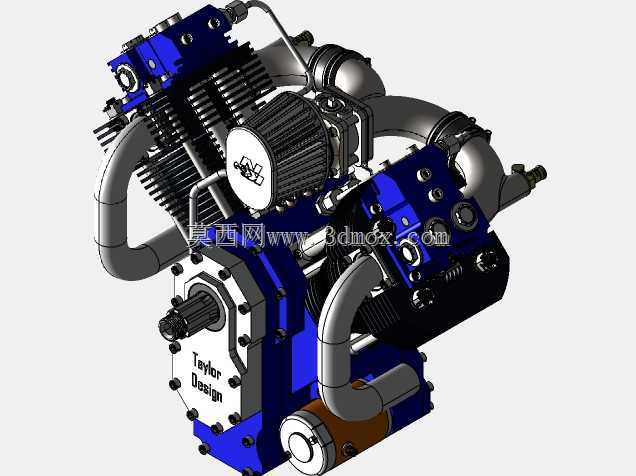

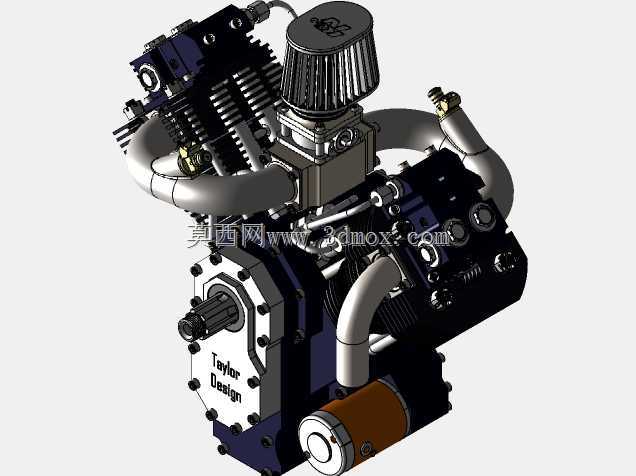

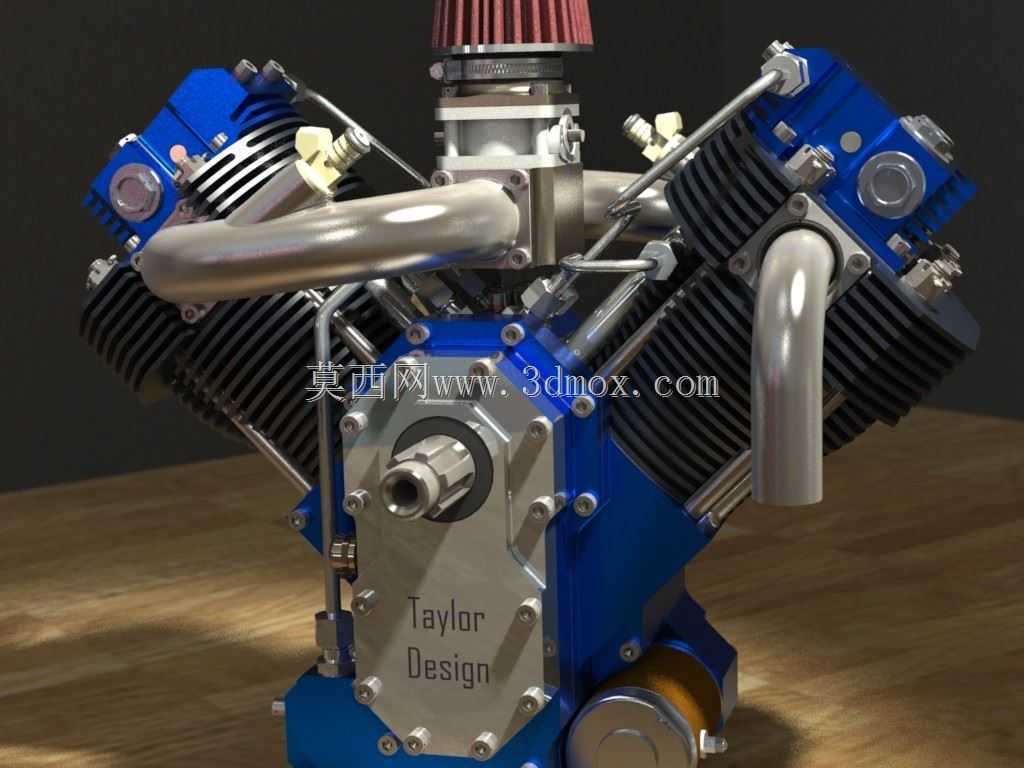

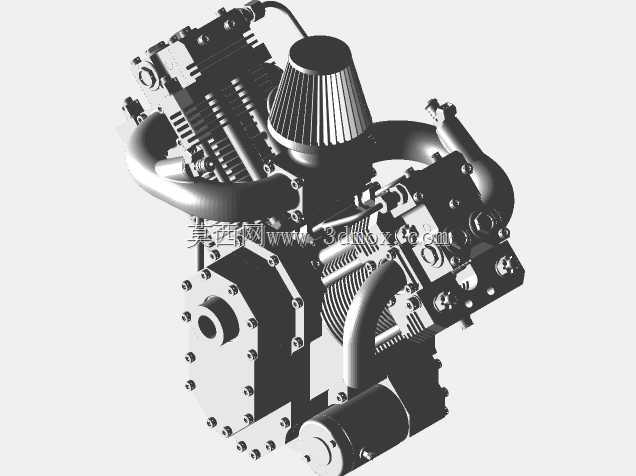

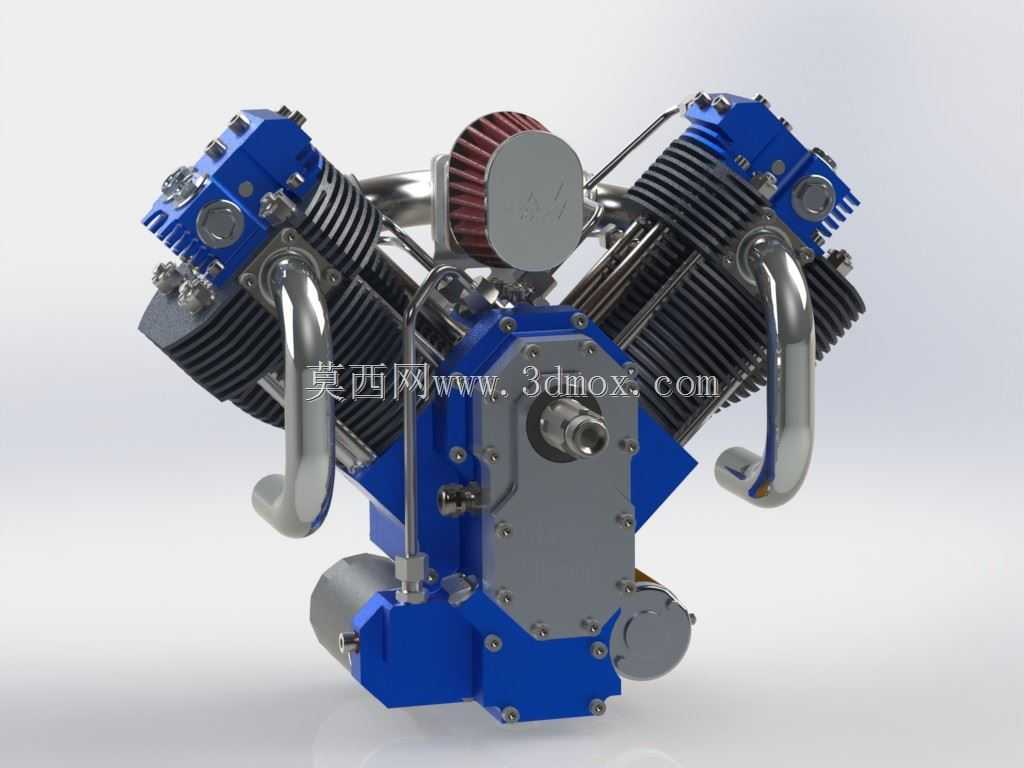

800cc排量V型双缸动力装置结构

这款V型双缸动力装置主要面向轻型飞机、微型摩托、小型代步载具的动力配套场景，可作为小型非道路移动机械、轻型低空飞行器的核心动力输出单元，适配对动力重量比、结构紧凑度有较高要求的小型移动设备。整机排量设定为800cc，整机重量控制在27Kg，在同排量动力单元中具备轻量化优势，能够有效降低搭载设备的整体自重，提升载具的载荷余量与机动性能。

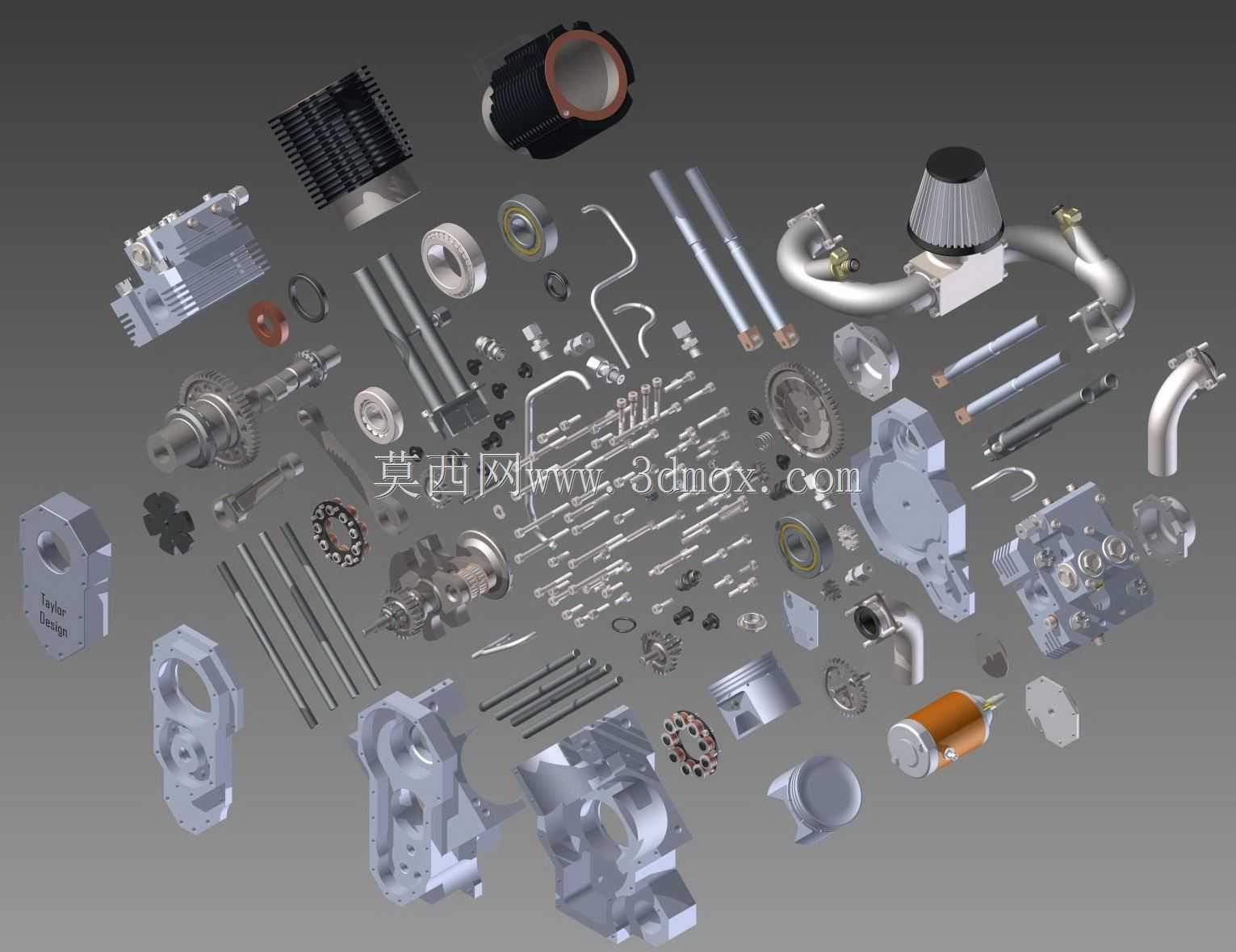

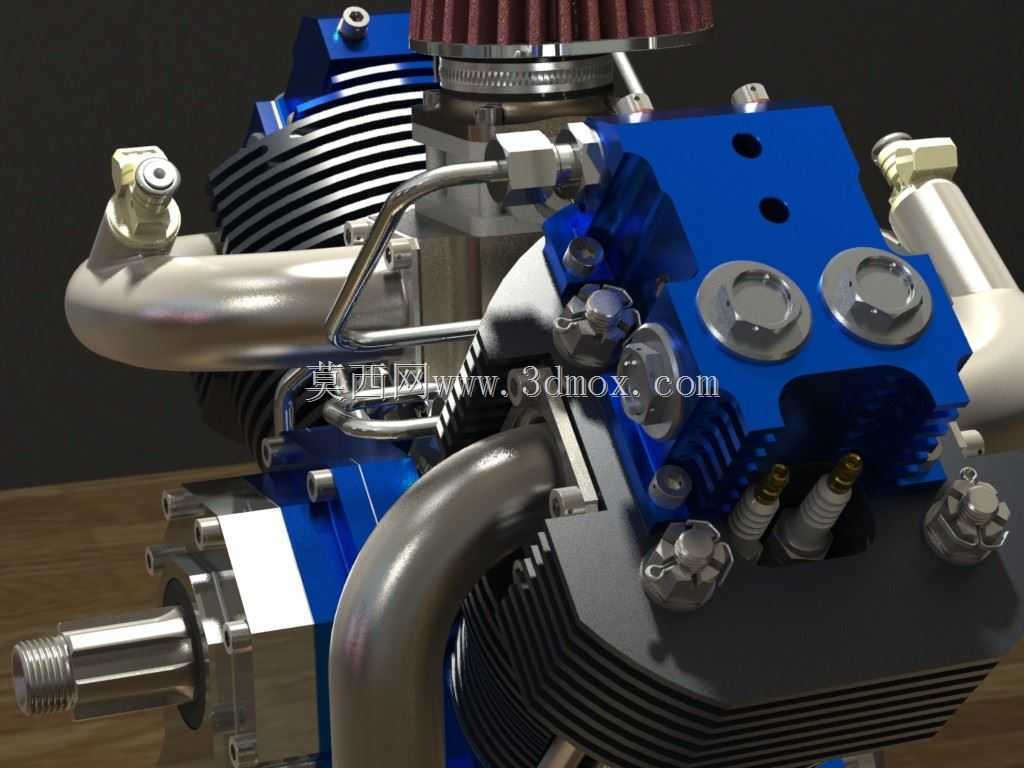

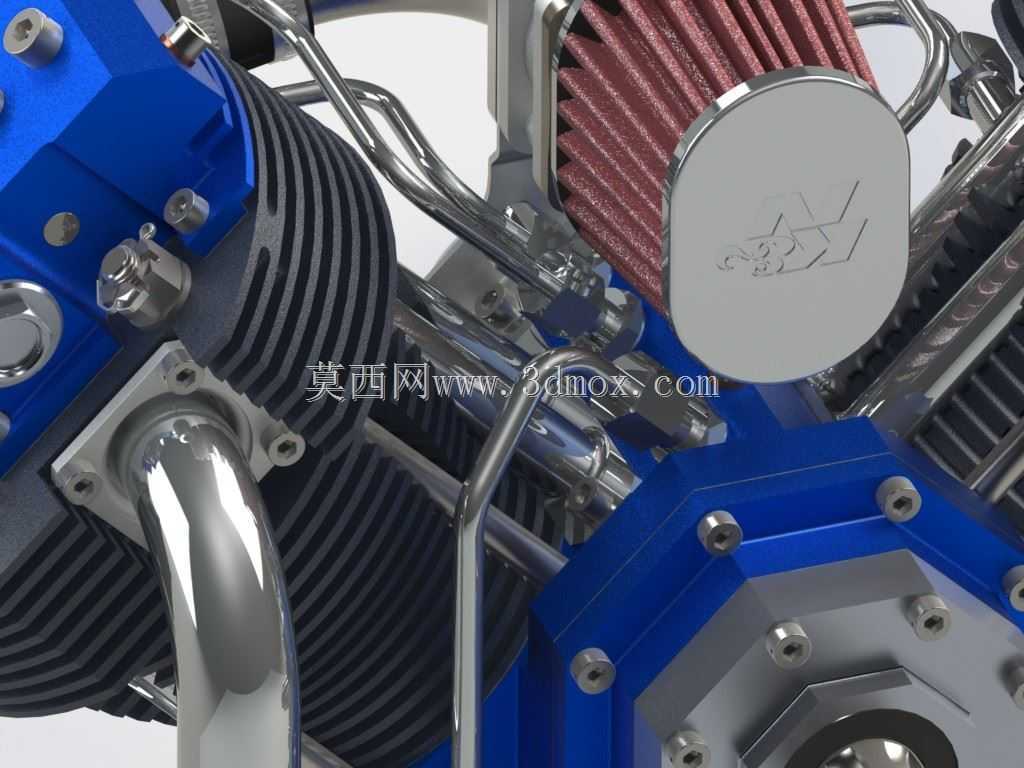

在功能特性上，该动力单元采用V型双缸布局，相比同排量直列双缸结构大幅缩减了轴向安装尺寸，能够适配更多狭窄舱位的安装需求；缸体采用散热鳍片结构实现风冷散热，无需额外布置复杂的水冷管路与散热组件，进一步简化了配套设备的结构设计，降低后期维护成本。整机集成了气门推杆组件、起动啮合机构、机油泵驱动单元、交流发电机、喷油器、轴承密封组件等完整功能模块，无需额外搭配过多附属配件即可完成动力输出的完整工作循环，空气滤芯与火花塞的布局预留了充足的维护操作空间，日常检修更换无需拆解核心缸体结构。

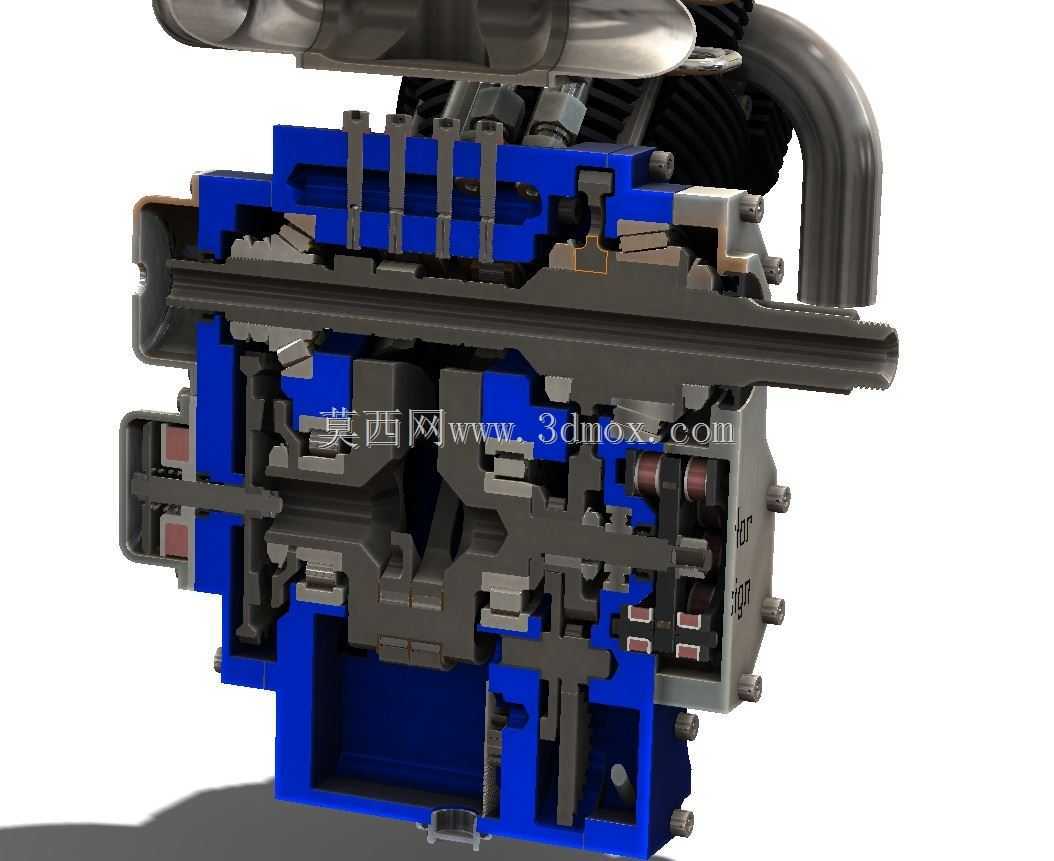

设计思路上，整机采用实体建模而非铸造毛坯简化建模，所有配合面、安装孔位、管路接口都按照实际装配公差要求做了结构还原，输出轴位置预留了标准花键、键槽、开口销等连接结构，能够直接对接不同规格的传动组件；曲轴、凸轮轴等运动部件的配合间隙都按照实际工况做了参数适配，机油道的走向布局经过优化，能够保证高转速工况下各摩擦面的润滑供给，气缸盖的排布经过重新定位，有效降低了整机运行时的振动幅度。

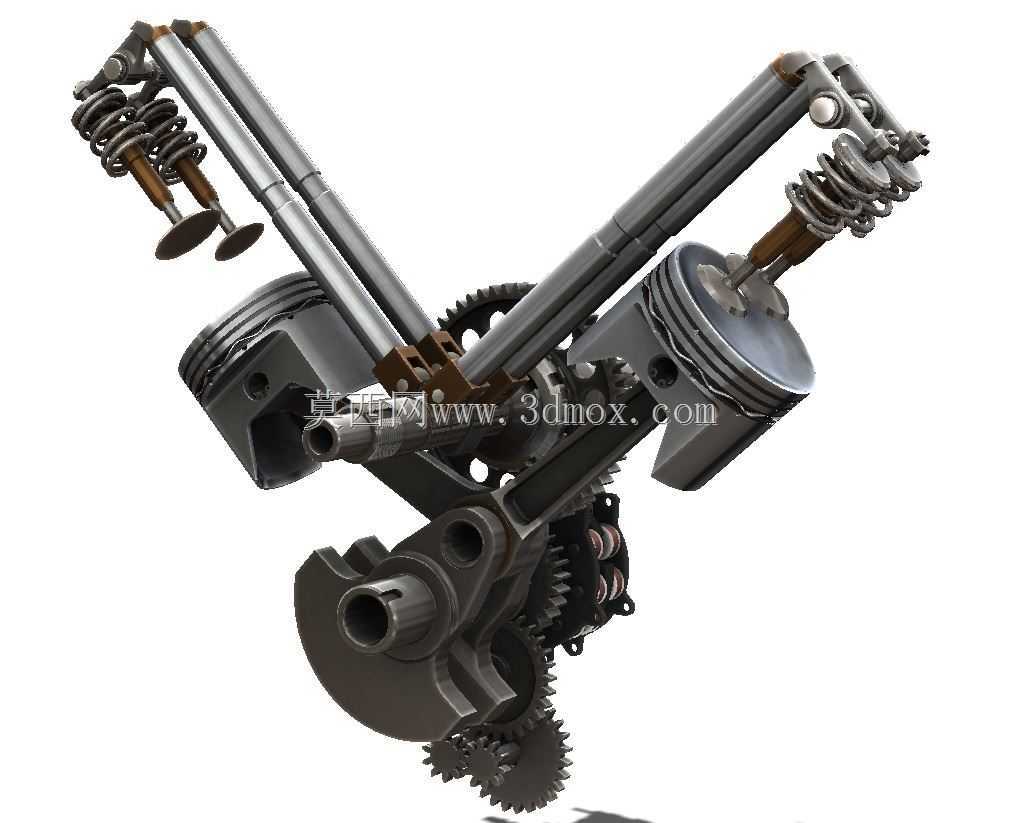

安装边界方面，整机核心安装点位集中在曲轴箱底部的固定支座，安装孔位按照通用小型动力的安装间距做了适配，进气口、排气口的朝向预留了管路接驳的操作空间，整机最大外轮廓尺寸适配多数轻型载具的动力舱布局，不会与周边车架、覆盖件产生干涉；如果将运动部件设置为浮动仿真状态，可完整复现气门开闭、活塞往复、曲轴转动的完整工作过程，能够用于动力原理教学、装配工艺演示等场景。
