马尼图农业大包夹持作业软包夹结构

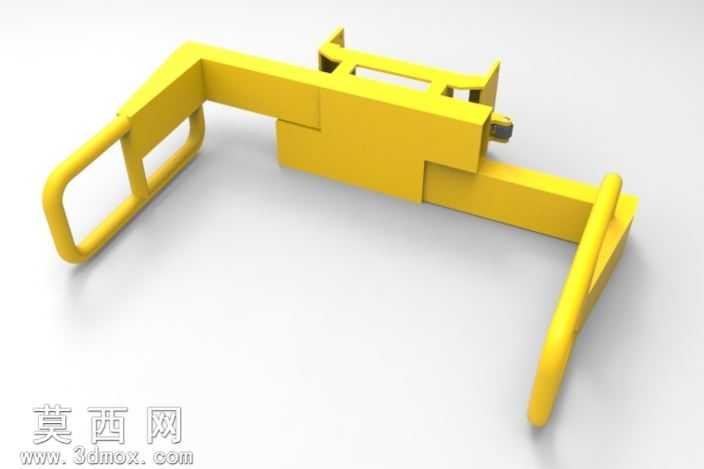

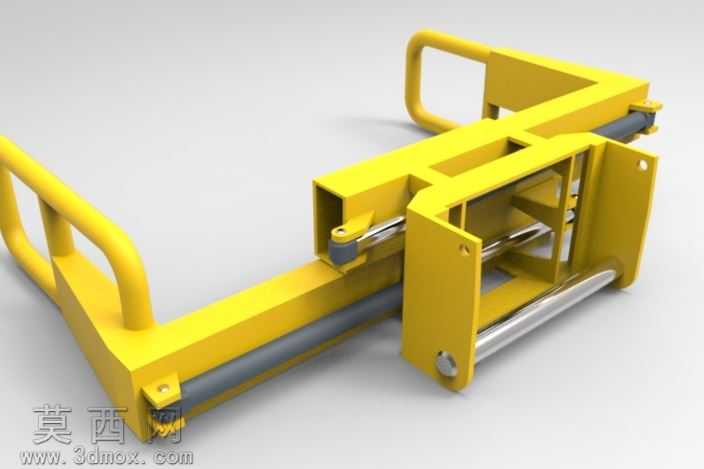

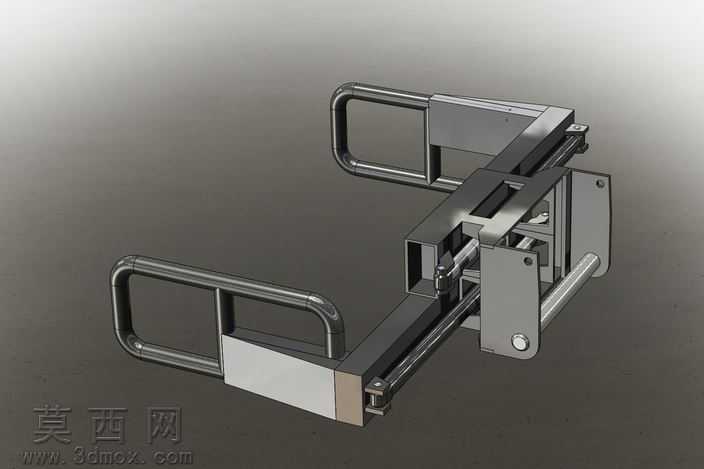

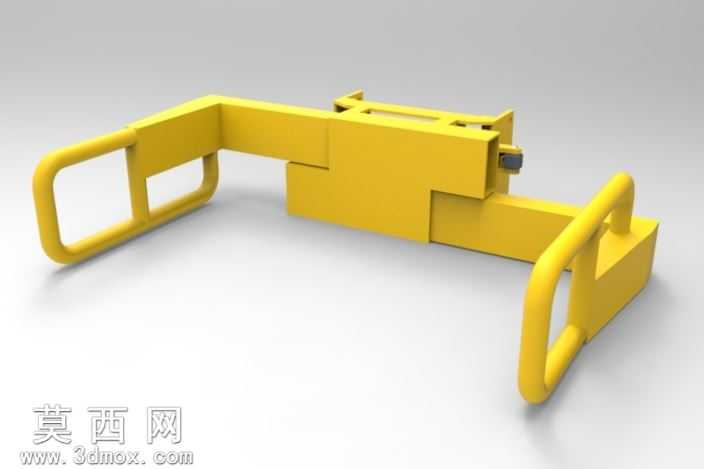

本软包夹三维模型采用SolidWorks完成全参数化建模，建模过程遵循机械设计的装配逻辑，以自顶向下的设计思路完成各零部件的尺寸关联与配合约束，确保整体结构的运动干涉校验一次性通过。模型整体采用框架式承载结构，主体支撑部分以方管型材为基础搭建，兼顾结构刚性与轻量化需求，两侧对称布置的U型弯管扶手采用圆角过渡处理，建模时通过扫描特征完成弯管的曲面成型，避免直角应力集中问题，同时符合人工操作的握持人机工程要求。夹持执行部分采用滑动导轨副实现开合动作，导轨与安装基板之间通过螺栓紧固特征完成装配模拟，活动夹臂与固定夹座的接触面做了贴合度优化，夹持端设置了辊轴式接触结构，可在夹持软质大包时减少对包体表面的磨损，同时保证夹持过程中的受力均匀。渲染阶段采用金属磨砂材质模拟主体钢结构的表面质感，对扶手部分做了哑光金属处理区分功能区域，安装板的螺栓孔、定位销等细节特征均做了倒角与材质高亮处理，还原真实机加工零件的视觉效果。模型的运动副设置完全还原实际设备的动作逻辑，滑动夹臂可沿导轨方向完成开合行程，铰接部位的销轴、锁紧螺母等标准件均按照国标尺寸建模，可直接导出工程图用于生产参考。设计过程中重点考虑了农业场景下大包物料的夹持需求，整体开合行程适配常见农业软包的尺寸范围，安装背板预留了与马尼图属具挂载接口匹配的安装孔位，无需额外改制即可完成挂载适配，结构上避免了冗余设计，所有受力部位均做了加厚处理，满足重载夹持作业的强度要求，各零部件之间的装配间隙按照实际机械装配公差设置，确保模型导入仿真软件后可直接进行运动学与受力分析。
