内六角法兰面带垫螺栓三维建模作品

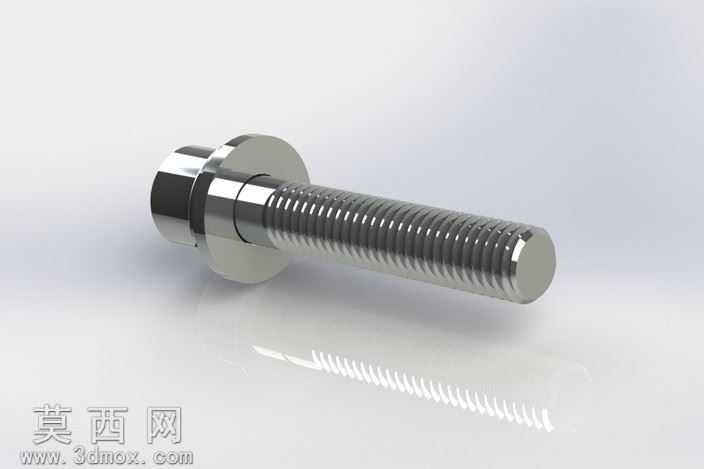

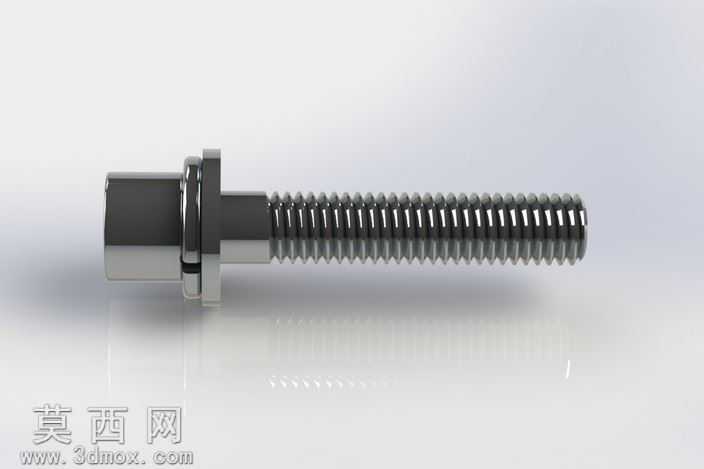

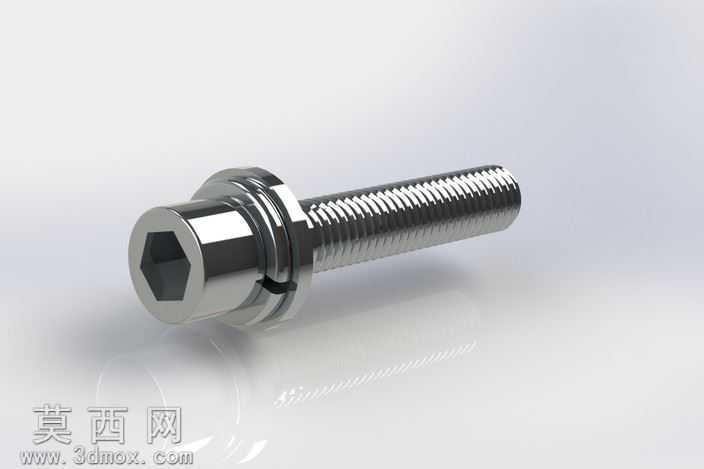

本作品为内六角法兰面带垫螺栓的三维建模成果，建模过程严格遵循机械紧固件的通用设计规范，完整还原该类螺栓的全部结构特征。建模初期先梳理螺栓的结构组成，依次划分为内六角圆柱头部、一体成型法兰承压面、弹性垫圈组件、全牙螺纹杆身四个核心部分，先绘制各部分的二维截面草图，通过旋转凸台命令生成螺栓的主体基体，保证头部与杆身的同轴度符合机械加工的公差要求。针对内六角驱动结构，采用拉伸切除命令精准生成六角沉孔，孔壁与头部端面的垂直度严格控制在合理范围内，还原实际产品的扳手套接适配性。法兰承压面部分做了细微的倒角过渡处理，避免应力集中问题，同时还原法兰面增大承压面积的结构特性。垫圈部分单独建模后与螺栓主体完成装配约束，还原垫圈与螺栓杆身的间隙配合关系，可直观展示实际使用时垫圈的活动状态。螺纹部分采用螺旋线扫描切除的方式生成，严格匹配标准公制螺纹的牙型角、螺距、牙深参数，螺纹收尾处做了自然的退刀结构处理，还原真实螺纹的加工特征。材质渲染阶段选用金属镀铬材质，调整材质的反射率、粗糙度参数，模拟高强度镀锌螺栓的金属光泽质感，添加细微的表面磨砂纹理，避免渲染效果过于塑料化，同时在模型边缘添加极细微的圆角处理，还原五金零件加工后的边缘钝化效果，避免尖锐棱边的不真实感。场景布光采用三点布光法，主光源从侧上方照射突出螺栓的金属反光特性，辅光源补光消除暗部死黑，轮廓光勾勒螺栓的整体轮廓，背景选用浅灰色渐变背景突出模型主体，最终渲染效果可清晰展示螺栓的每一处结构细节，包括内六角孔的加工纹理、法兰面的压接痕迹、螺纹的牙型细节、垫圈的配合间隙，可用于机械设计教学、紧固件选型展示、装配模拟演示等场景，模型结构严谨，参数符合通用紧固件的尺寸标准，可直接导入各类三维装配场景中使用。
