Tevo Tarantula打印机激光切割钣金结构件

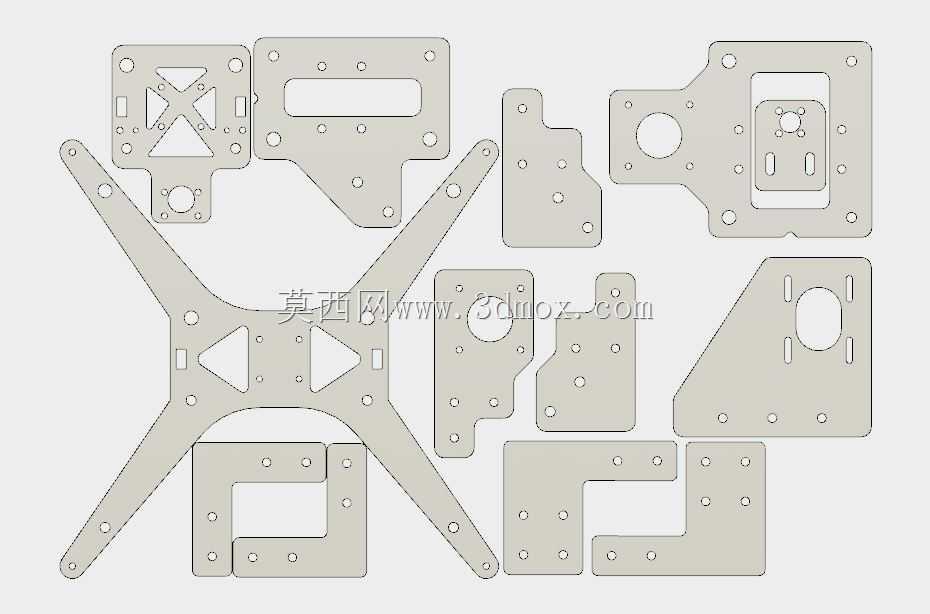

这套结构件是桌面级FDM 3D打印机的核心承载钣金组件，主要应用于个人DIY桌面3D打印、小型创客工坊打样、教育场景3D打印实训等场景，承担整台设备的运动部件定位、传动系统承载、外装部件固定的核心作用，是保障打印机运行精度与结构稳定性的基础硬件。整套组件包含X型主底板、多组异形安装支架、轴系固定板、限位开关安装座等不同功能的钣金零件，所有零件均采用激光切割工艺加工成型，适配标准厚度的钣金板材，切割边缘无毛刺，孔位精度满足装配公差要求，无需二次打磨修配即可完成组装。设计上针对桌面级打印机的空间布局做了优化，X型主底板作为整机的基座，四个延伸臂分别对应Y轴传动组件的安装位，中心区域预留热床安装的固定孔位，分散式的支撑结构在降低整体重量的同时，保证了底板的抗形变能力，避免长期使用后基座翘曲影响打印精度。各功能支架分别对应X轴滑车、Z轴丝杆、挤出机组件、传动皮带张紧结构的安装需求，孔位排布严格匹配对应标准件的安装尺寸，其中Y型床体与X型车架的中间孔位适配20mm规格的铰链结构，可匹配对应厚度的线束约束块，装配后可通过手动磨合完成X轴限位触发位置的调试，安装过程无需额外修剪原有端部件，适配标准M3、M5规格的紧固件完成锁附，无需定制特殊规格螺丝。所有安装板的外形轮廓均做了圆角过渡处理，避免组装过程中划伤操作人员，零件上的定位孔分为主固定孔与调节腰型孔两类，主固定孔用于部件的精准定位，腰型孔可满足装配时的位置微调需求，补偿加工与组装过程中的累积公差，保证传动轴系的平行度与垂直度。整套结构件的安装边界完全适配Tevo Tarantula机型的原有框架尺寸，替换原有部件时无需改动其他传动、电控组件的安装位置，可直接完成换装，换装后可有效提升整机结构刚性，减少高速打印过程中的机架共振，提升打印成品的表面质量与尺寸精度，同时预留了后续加装自动调平传感器、耗材断料检测等拓展部件的安装位，满足用户后续的设备升级需求。
