亚马逊智能语音交互终端外观结构

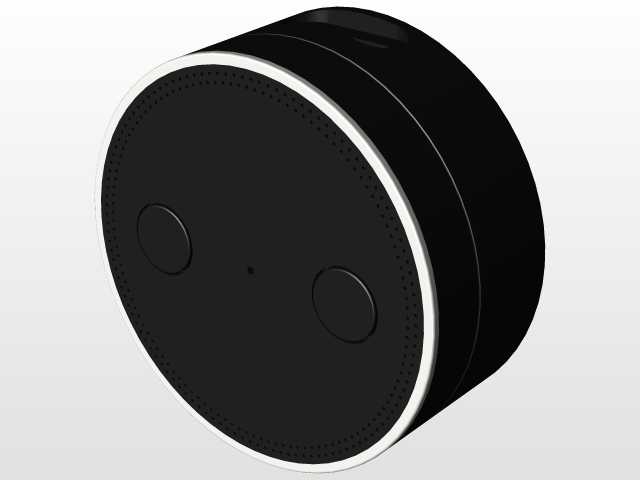

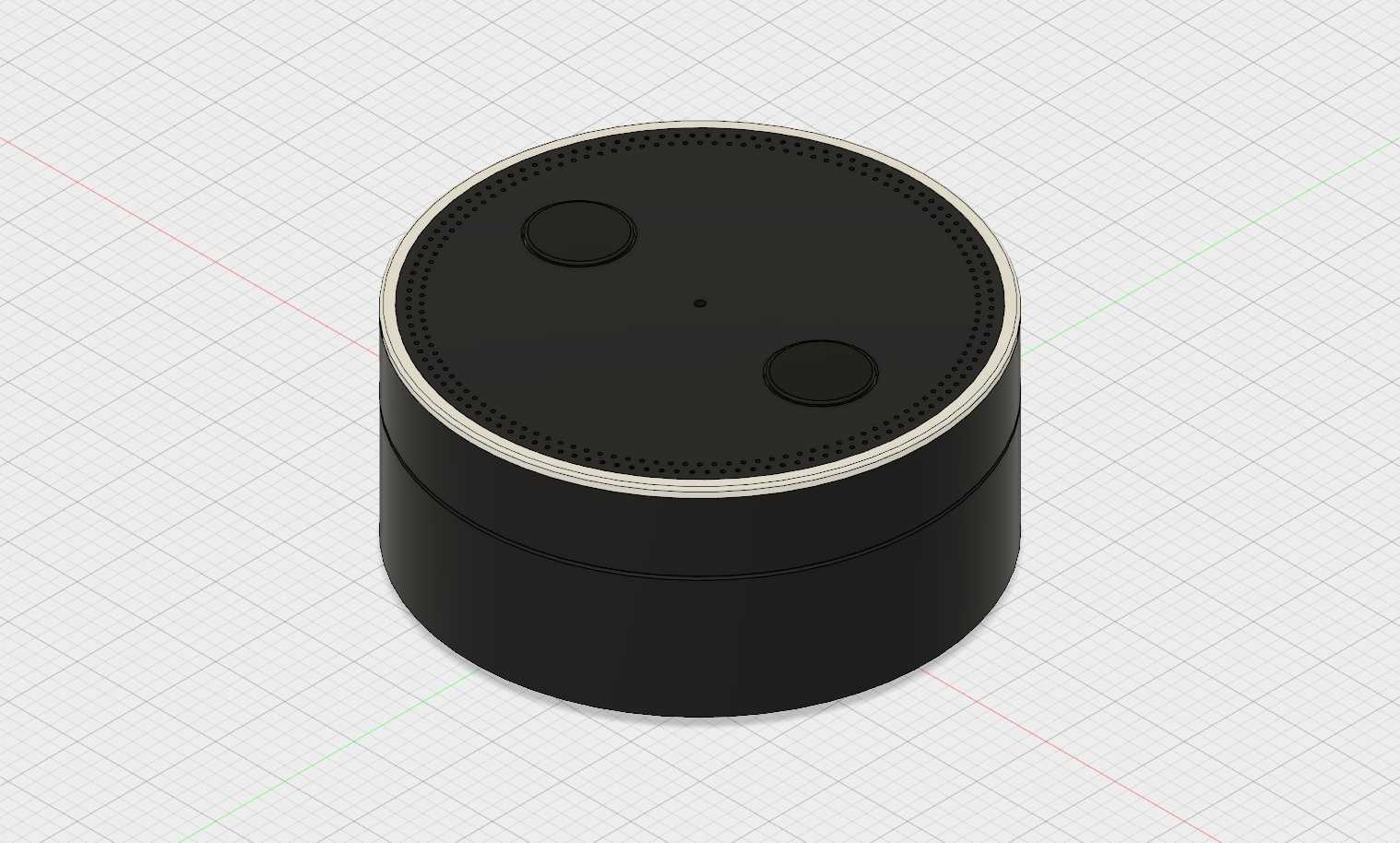

　　这款智能语音交互终端的结构设计，首先围绕桌面近场拾音的核心使用场景展开，整体采用矮圆柱的壳体形态，放置在桌面时不会占用过多横向空间，圆柱侧壁垂直于放置平面，底部预留了防滑胶圈的安装槽位，能够避免设备被误碰时出现滑动移位，同时底部的走线槽可以适配外接电源的线材排布，不会让线材挤压在设备底部造成放置不平的问题。顶部面板作为用户交互的核心区域，做了微下沉的环形收边设计，边缘一圈细密的开孔阵列是远场拾音麦克风的出声通道，开孔的孔径控制在1mm以内，既能够保证声音的无阻碍传递，也可以阻挡日常使用中的灰尘、泼溅液体进入设备内部，开孔区域的内侧预留了防尘网的粘贴工位，装配时可以直接将防尘网贴合在面板内侧的定位凸台上，不需要额外增加固定结构。

　　顶部的两个实体按键采用对称式布局，分别对应静音唤醒和功能触发的操作逻辑，按键的凸起高度控制在1.5mm，既能够保证用户盲操作时的触感反馈，也不会因为凸起过高容易被误触，按键周边预留了0.2mm的装配间隙，避免长期使用后按键卡滞。设备的上下壳体采用卡扣加超声焊接的连接方式，侧壁的卡扣均匀分布在圆柱周向，每两个卡扣之间的间距控制在30mm以内，能够保证壳体拼接后的缝隙均匀，不会出现局部翘边的问题，超声焊接的筋位设置在卡扣内侧，焊接完成后可以实现壳体的密封连接，提升设备整体的结构强度。从安装边界来看，设备整体外径控制在85mm左右，整体高度在35mm上下，放置时需要预留的桌面空间不超过100mm见方，顶部操作区域不需要额外预留上方空间，

　　用户在坐姿状态下伸手就能够到顶部按键，符合桌面消费电子的人机交互尺寸要求。内部的腔体设计上，扬声器的出声通道设置在设备底部，底部的支撑脚将设备抬升2mm的高度，形成环形的出声缝隙，能够让声音沿着桌面360度向外扩散，相比单侧出声的结构，在桌面任意位置都能获得相对均匀的听感。拾音麦克风的安装位对应顶部的开孔阵列，采用环形排布的方式，能够实现360度的声源定位，在距离设备3米以内的范围，都可以准确拾取用户的语音指令，适配家庭客厅、书房、办公室工位等不同的使用场景。壳体的壁厚设计上，外筒的壁厚均匀控制在2mm，采用ABS材质注塑成型，既能够保证壳体的结构刚性，日常拿取时不会出现明显的形变，也能够控制整体的重量，

　　设备整体重量控制在200g左右，方便用户挪动位置。顶部面板和侧壁的拼接处做了R0.5的圆角过渡，没有尖锐的棱角，日常使用中不会划伤用户，也能够减少磕碰时的应力集中，避免壳体摔落时出现开裂。按键的内部结构采用硅胶垫作为回弹部件，硅胶垫的厚度设置在1mm，按键的按压行程控制在0.8mm，按压时的反馈力度保持在1.5N左右，既不会因为力度太轻容易误触，也不会因为力度过大造成按压费力。设备的电源接口设置在侧壁靠下的位置，接口类型采用Micro USB或者Type-C通用接口，接口周边做了加厚的加强筋，避免频繁插拔电源线时造成接口处的壳体开裂，接口内侧预留了PCB板的安装柱，电源接口直接焊接在主控PCB上，不需要额外的飞线连接，提升装配效率的同时也减少了线材故障的概率。内部的PCB板采用层叠式安装结构，主控板固定在壳体中部的安装柱上，扬声器单元固定在底部的安装工位，麦克风阵列板固定在顶部面板的内侧，各个部件之间的连接线采用排线连接，排线的走线位置预留了专门的走线槽，避免装配时排线被壳体挤压造成线路破损。整体的结构设计没有多余的装饰性部件，所有的结构特征都服务于功能实现，从零件的注塑成型到后续的装配工序，都尽量减少不必要的复杂结构，降低生产装配的难度，同时各个部件的定位都设计了对应的定位柱和定位槽，装配时不需要额外的治具就可以实现快速对位，提升量产时的装配效率。
