石油天然气作业用防滑平台笼式框架结构

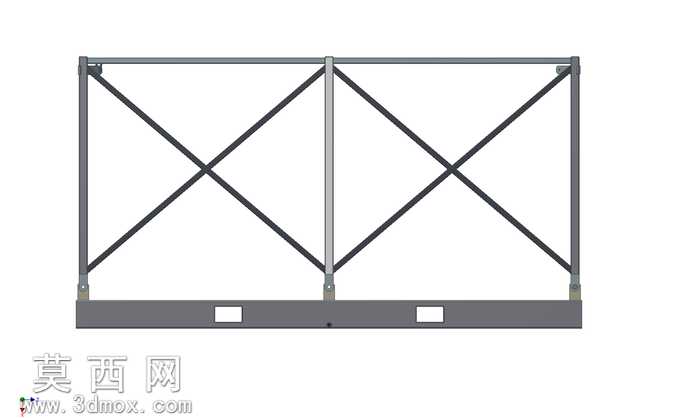

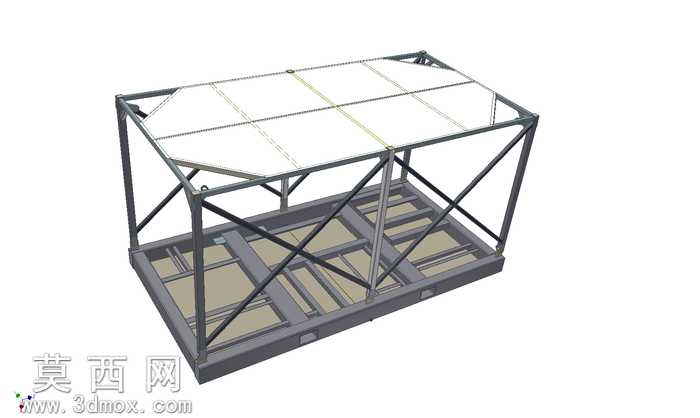

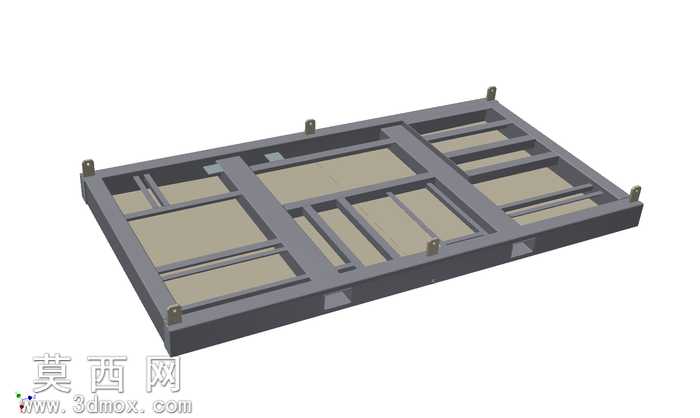

本模型采用Autodesk Inventor完成全参数化三维建模，整体为笼式框架式防滑作业平台结构，建模过程严格遵循石油天然气工业现场作业的承载规范与安全要求。首先搭建主体承载框架，采用矩形型钢作为主支撑构件，通过交叉斜撑结构完成框架的刚度强化，所有构件连接位置均做节点加强处理，模拟实际焊接装配的连接逻辑，确保框架整体在承载作业设备、作业人员时具备足够的抗形变能力。底部承载平台采用防滑格栅结构设计，建模时对格栅的防滑凸起、镂空排液结构做了精细化还原，既保证作业面的防滑性能，也可快速排走作业过程中产生的积液、杂物，避免作业面湿滑引发安全风险；底部框架预留了叉车叉取位，四个角点设置了吊装停靠结构，可适配叉车转运、吊装移位等多种现场转运需求，匹配石油天然气场站、消防作业场景的快速调度要求。顶部设置防护顶棚框架，采用斜向排布的支撑梁搭配铺板结构，可起到防落物、简易遮阳挡雨的防护作用。渲染阶段采用工业金属材质体系，主框架赋予哑光深灰型钢材质，还原热轧型钢的表面质感，平台格栅赋予防滑耐磨的金属糙面材质，顶棚铺板采用浅白色硬质板材材质，通过环境光遮蔽效果强化框架结构的空间层次，清晰呈现各构件的装配关系与连接细节。设计过程中重点考量了结构的通用性与实用性，整体框架采用对称式布局，受力分布均匀，可作为氮料装填作业、消防车临时停靠作业的承载操作平台，四个角落的停靠结构可作为临时固定点位，方便作业时快速固定相关设备，兼顾转运便利性与作业安全性，整体结构无冗余设计，在保证结构强度的前提下尽可能控制整体重量，适配现场频繁转运的使用需求。
