屋面采光导光用太阳筒结构设计

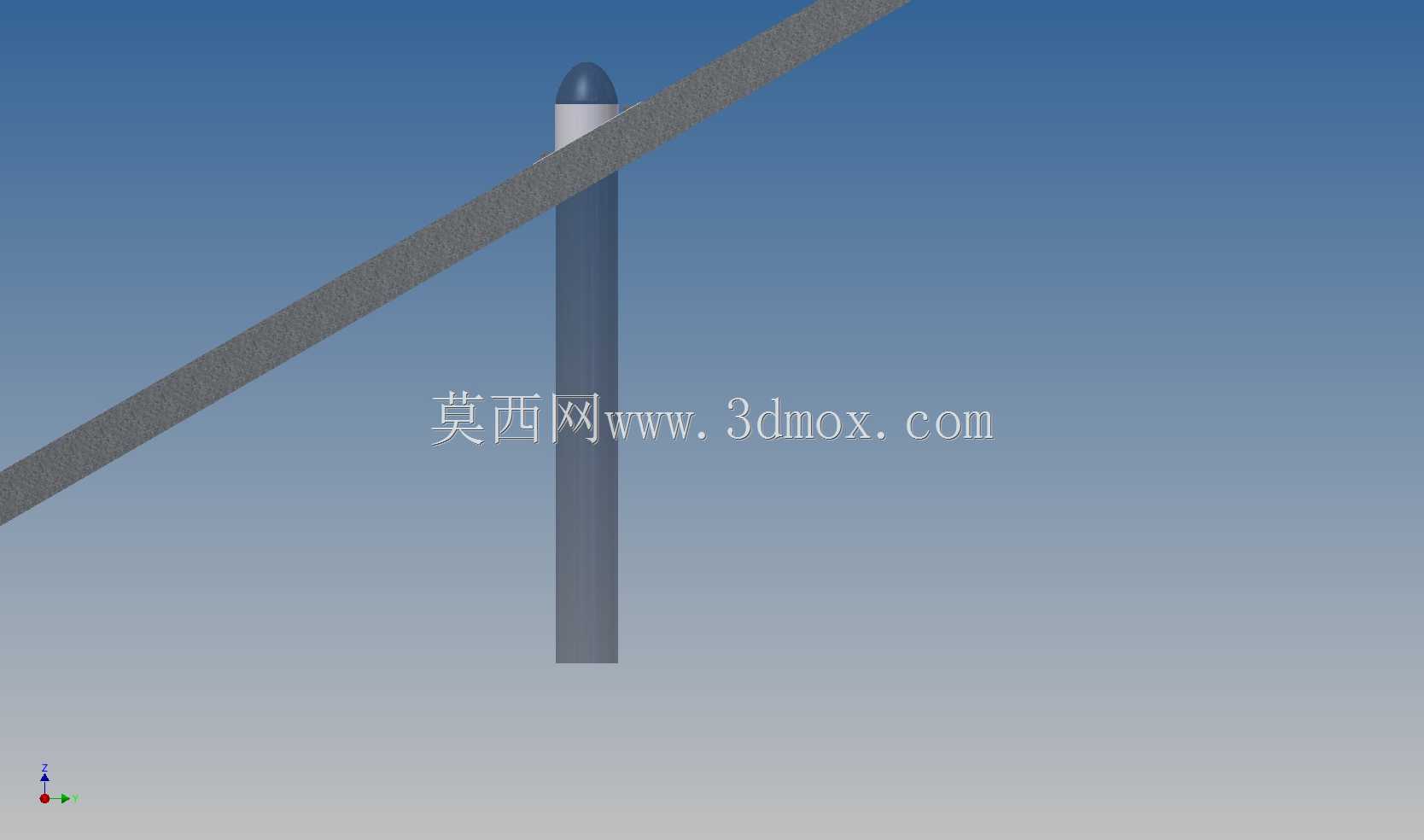

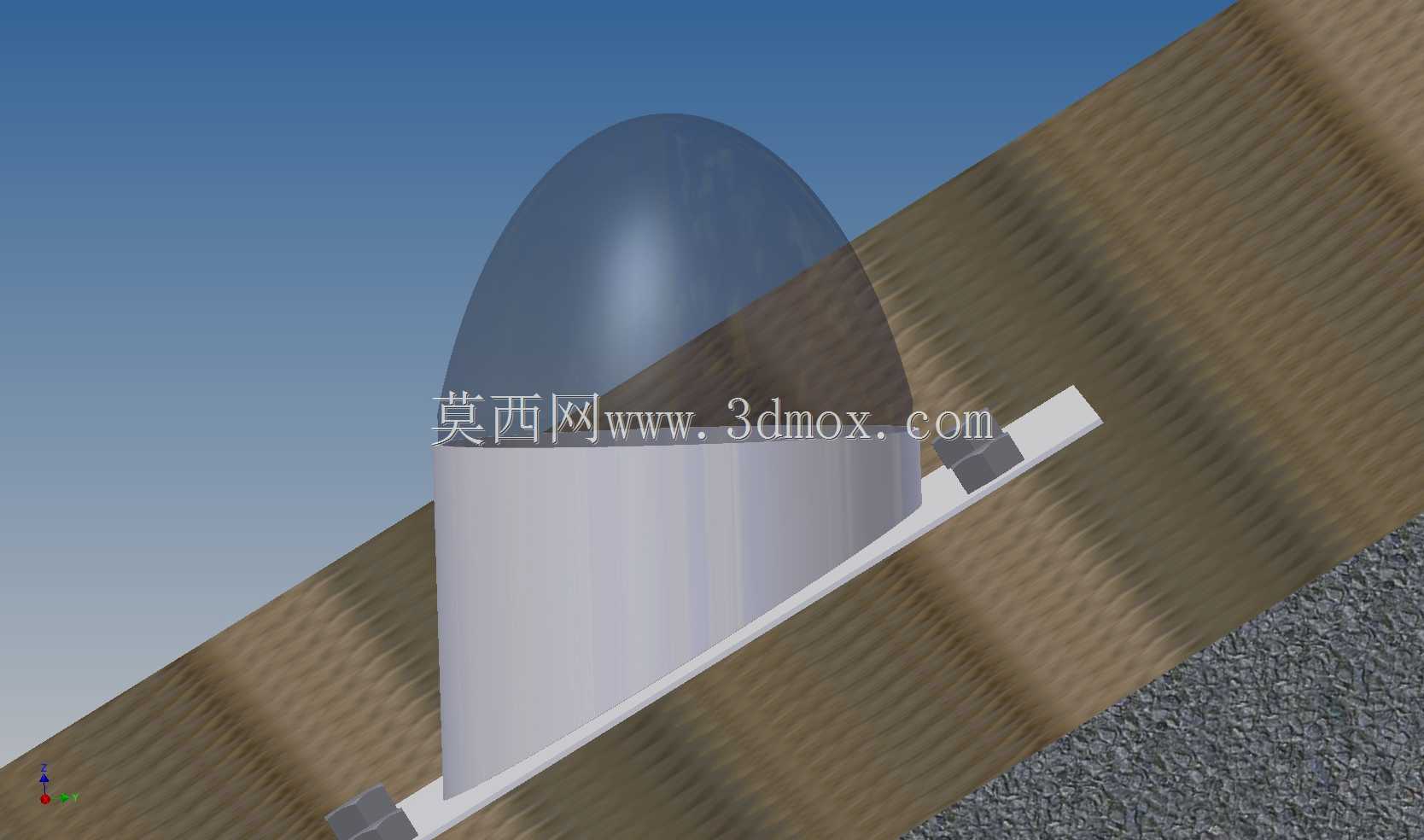

该构件主要应用于民用建筑、工业厂房的屋面区域，针对白天无电力供应或需降低照明能耗的走廊、储物壁橱、无外窗隔间等场景设计，核心作用是捕捉室外自然太阳光并将其传导聚焦至室内空间，替代部分人工照明实现日间零能耗采光。从实际使用场景来看，这类导光构件适配坡度屋面、平屋面的不同安装基面，安装时仅需在屋面预留对应管径的穿洞，通过底部法兰盘与屋面结构层固定，配合防水密封处理即可完成布设，不会对屋面原有防水构造造成大面积破坏，适配常规民用建筑的屋面施工工序。

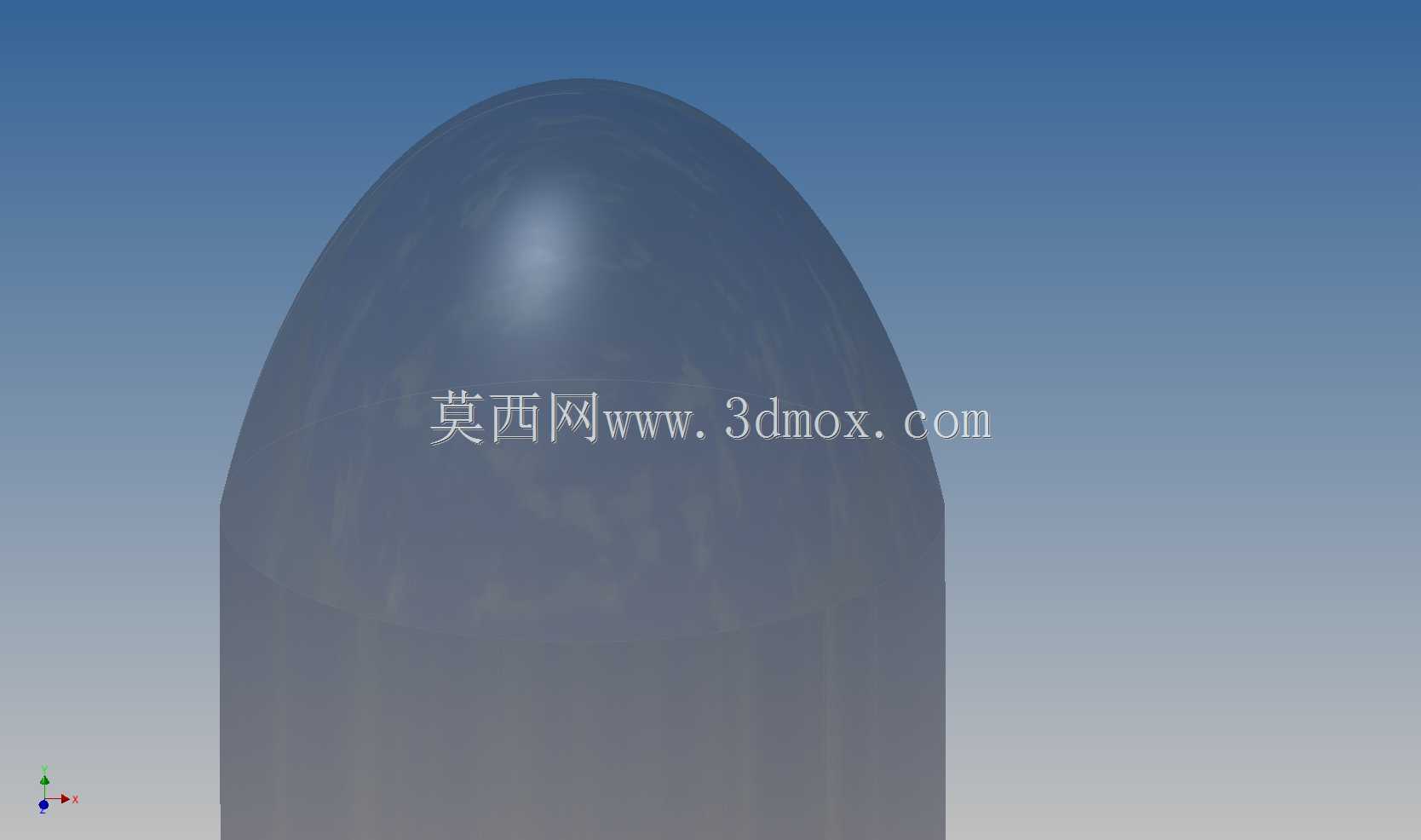

结构设计上，主体导光段采用丙烯酸圆柱筒体，透光率稳定且长期户外使用耐候性表现优异，筒体顶部切割为抛物面轮廓，该曲面经过光学角度校核，可覆盖不同时段太阳高度角的入射光线，无论是清晨低角度斜射阳光还是正午高角度直射光线，都能被抛物面有效捕捉进入筒体内部，避免传统平口采光罩仅能接收有限角度光线的缺陷。筒体底部为平底聚光结构，进入筒体的光线经过内壁多次反射传导后，在平底位置完成光束汇聚，输出的光斑均匀度较好，不会出现局部亮斑或暗区，适配室内近距离照明的需求，无需额外加装漫射构件即可满足走廊、壁橱区域的基础照度要求。

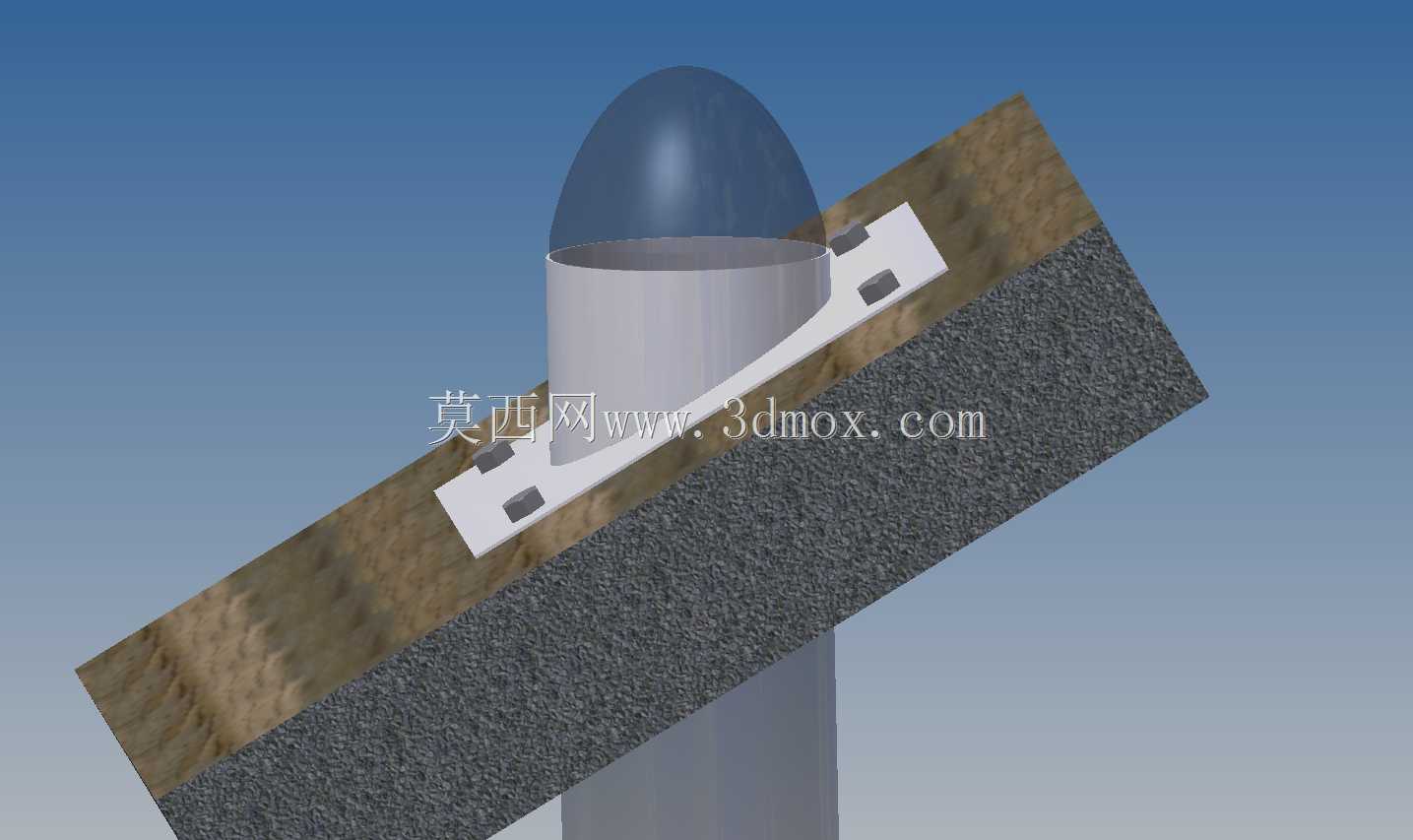

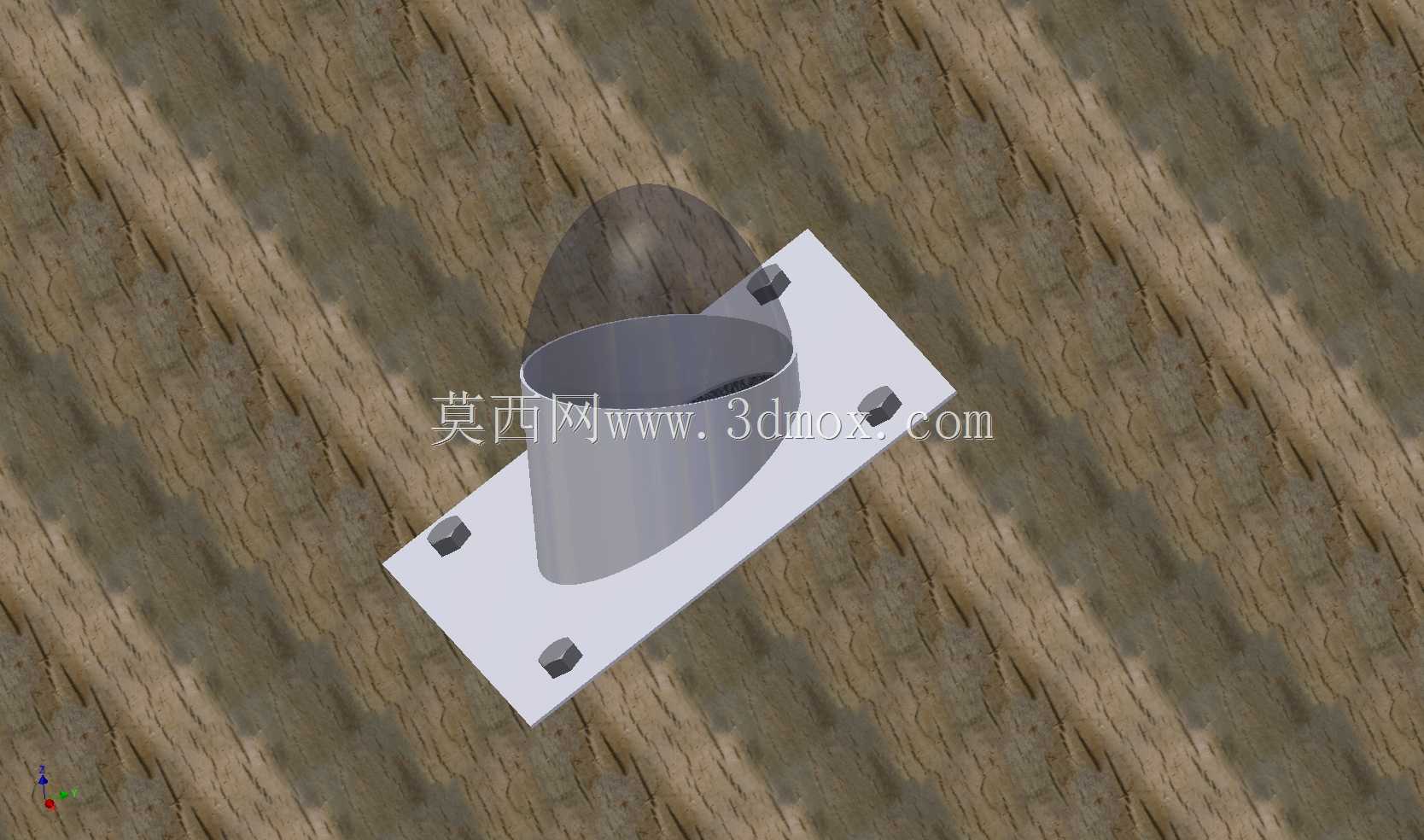

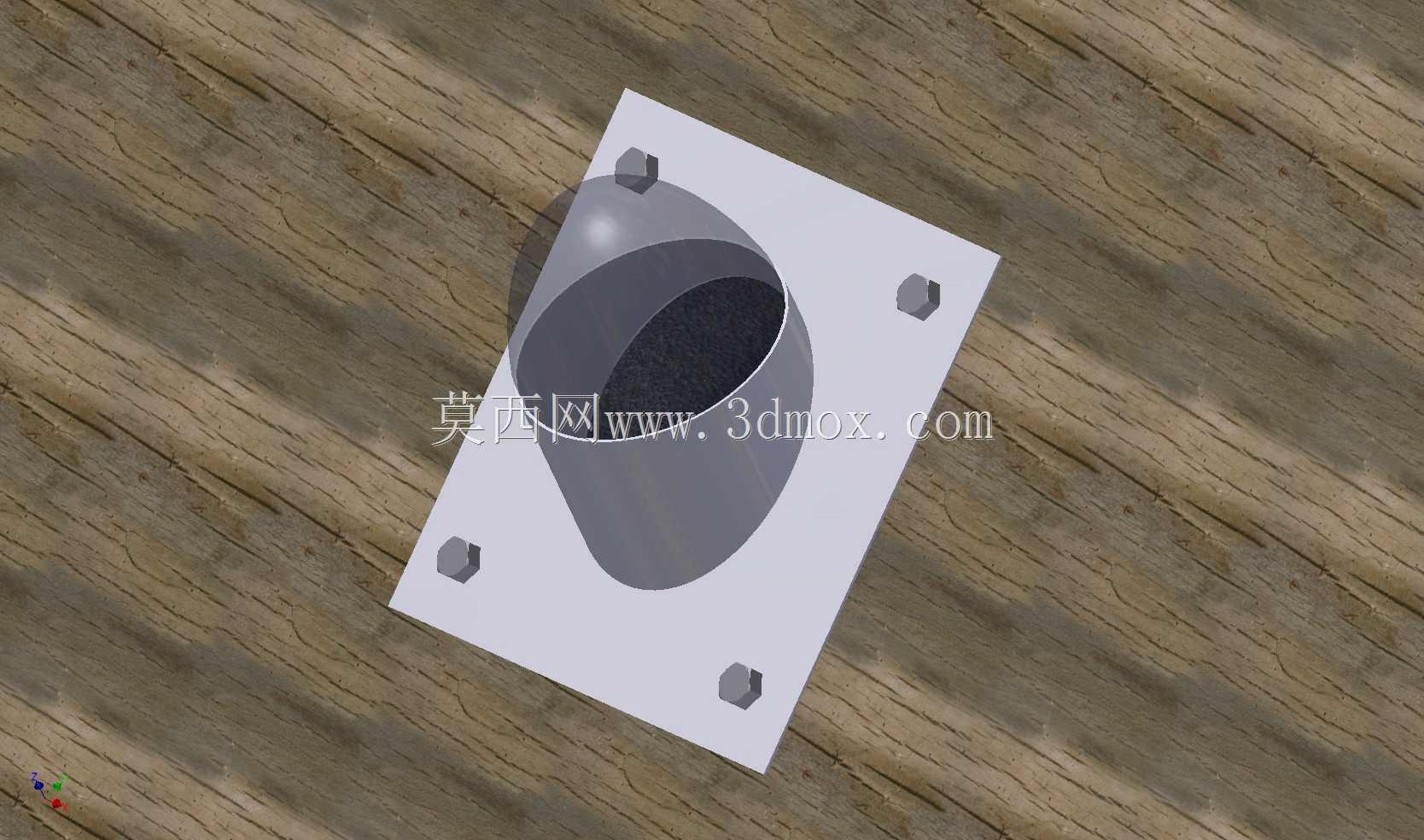

安装边界方面，底部固定法兰为矩形平板结构，四个角点预留螺栓安装孔，适配M6规格的膨胀螺栓或屋面自攻螺钉固定，法兰与筒体衔接处做圆弧过渡处理，减少应力集中，避免长期风载、屋面振动导致的焊缝开裂问题。筒体与法兰的连接采用插接后密封粘接的工艺，保证连接位置的水密性，防止雨天雨水顺着筒体缝隙渗入室内。抛物面顶部边缘做卷边钝化处理，既提升结构刚性，也避免安装维护过程中划伤施工人员。

从建模逻辑来看，该模型首先通过旋转特征生成圆柱筒体基体，再通过曲面切除命令生成顶部抛物面轮廓，保证曲面的光学曲率连续；法兰盘采用拉伸凸台特征生成，安装孔通过线性阵列完成点位布设，螺栓采用标准件库调用的外六角螺栓模型，还原实际安装的紧固件配置。模型中各部件的装配关系完全匹配实际生产装配流程，法兰与筒体的同轴度、安装孔的位置度都按照机械加工公差要求设定，可直接用于后续的工程图导出、3D打印样件验证或开模生产参考。

实际使用中，该太阳筒无需接入电力线路，不存在电气故障风险，维护成本极低，仅需定期清理顶部抛物面的积灰即可保证采光效率，相比传统的电力照明方案，在长期使用场景下可显著降低建筑的照明能耗，同时自然光的显色性远优于人工光源，可提升室内空间的视觉舒适度。针对不同的屋面厚度，可通过调整圆柱筒体的轴向长度适配安装需求，法兰盘的尺寸也可根据屋面的防水压边要求做对应调整，具备一定的定制化适配空间。
