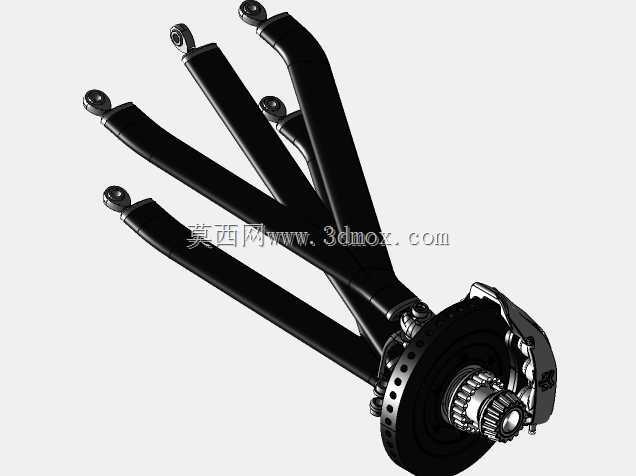

方程式赛车前轮悬架总成结构设计

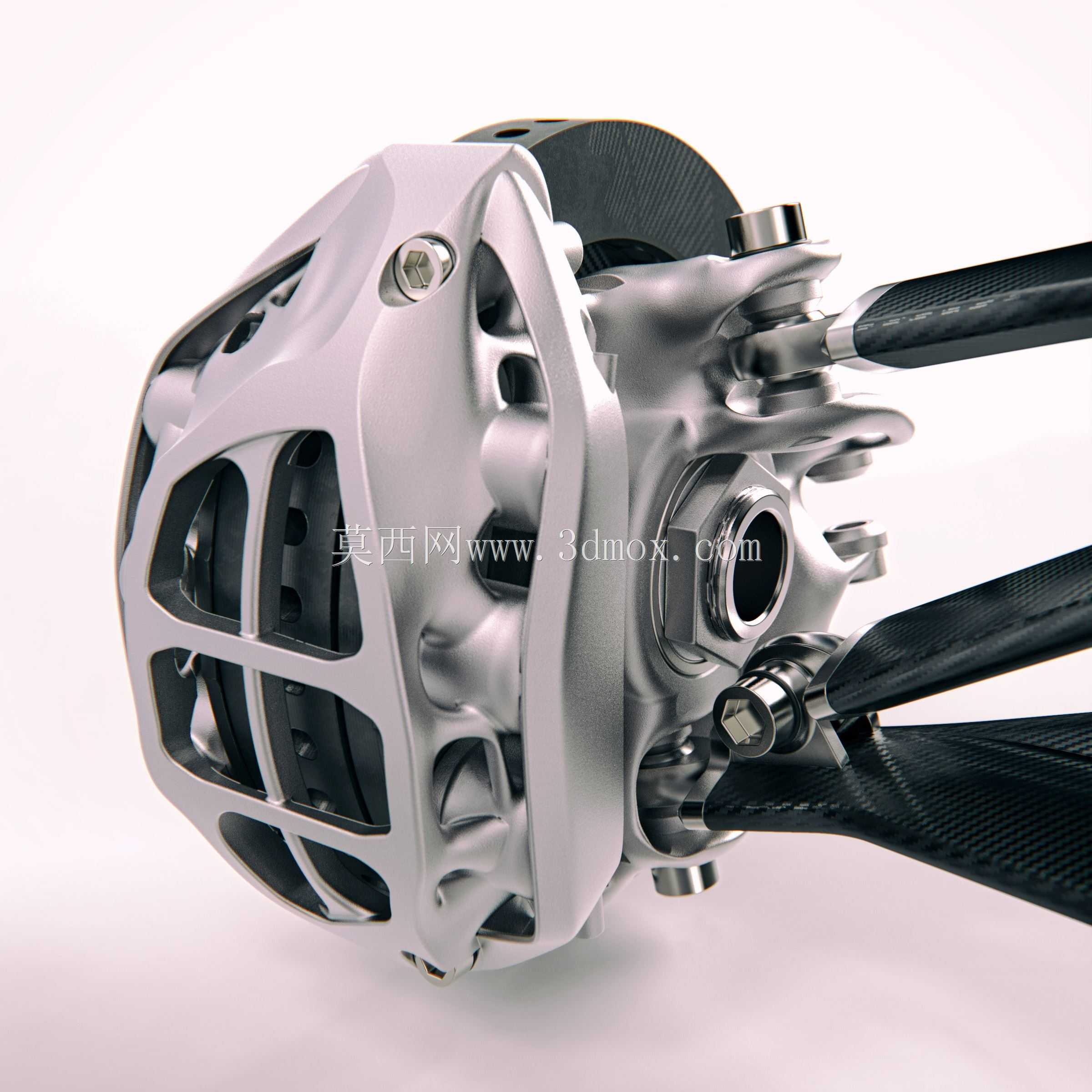

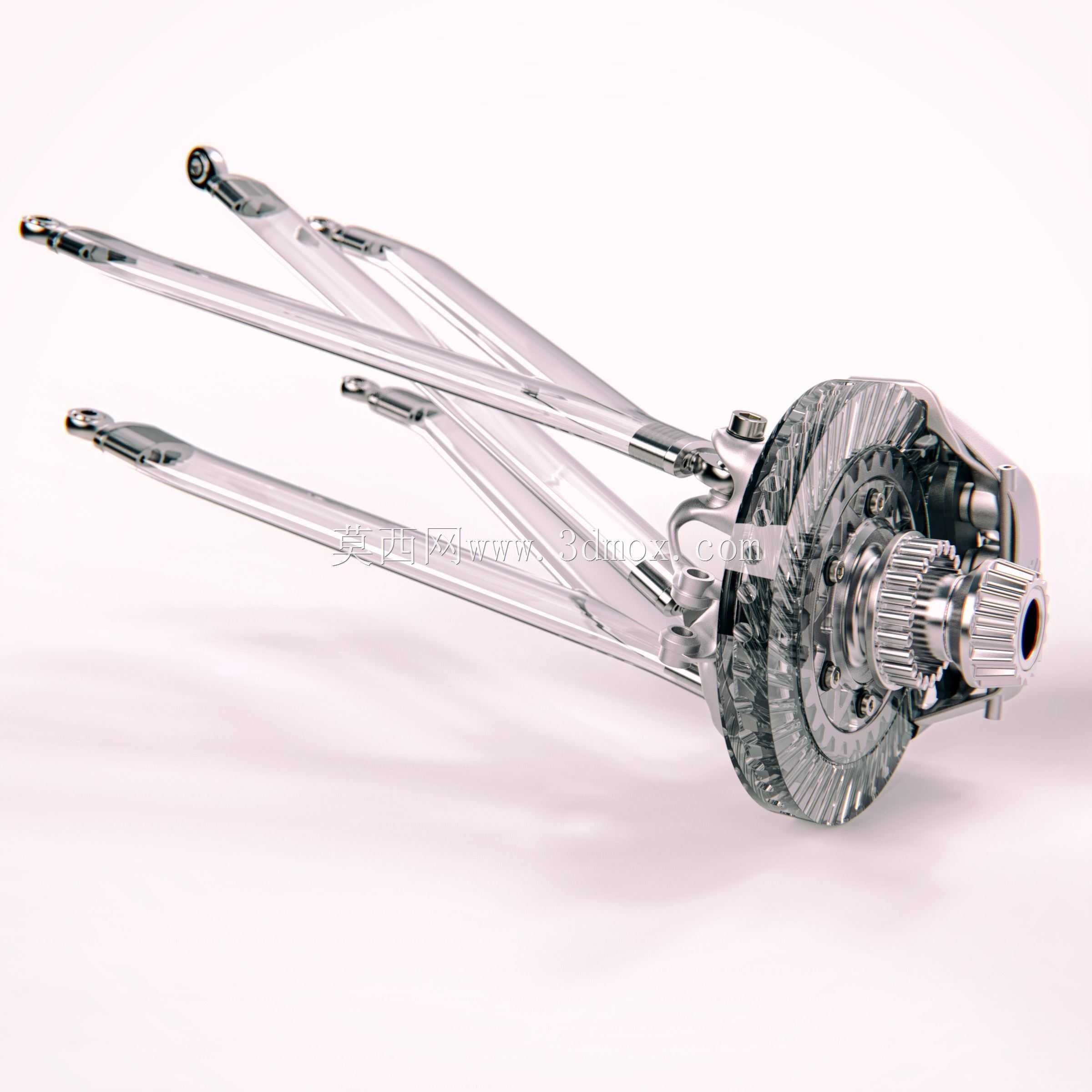

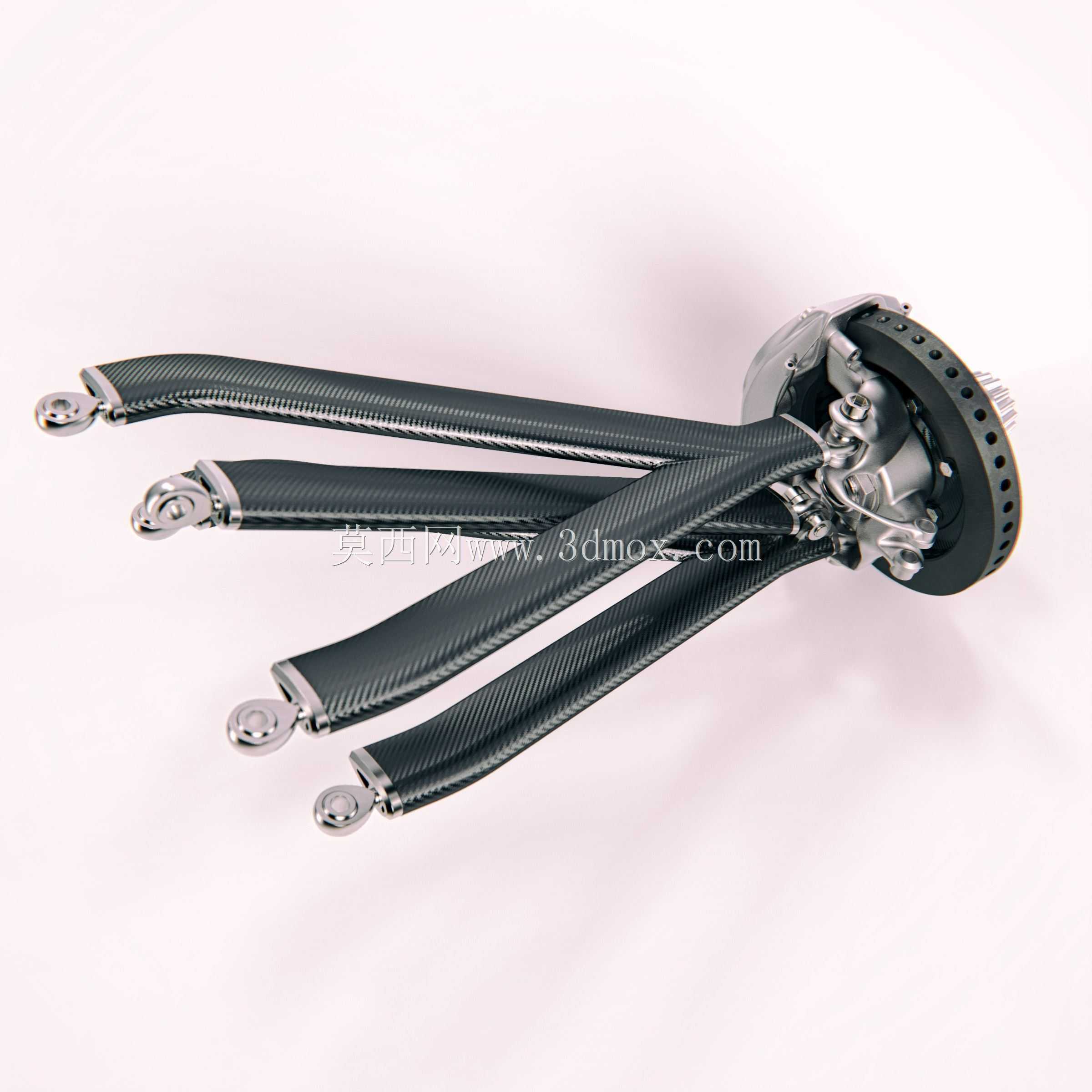

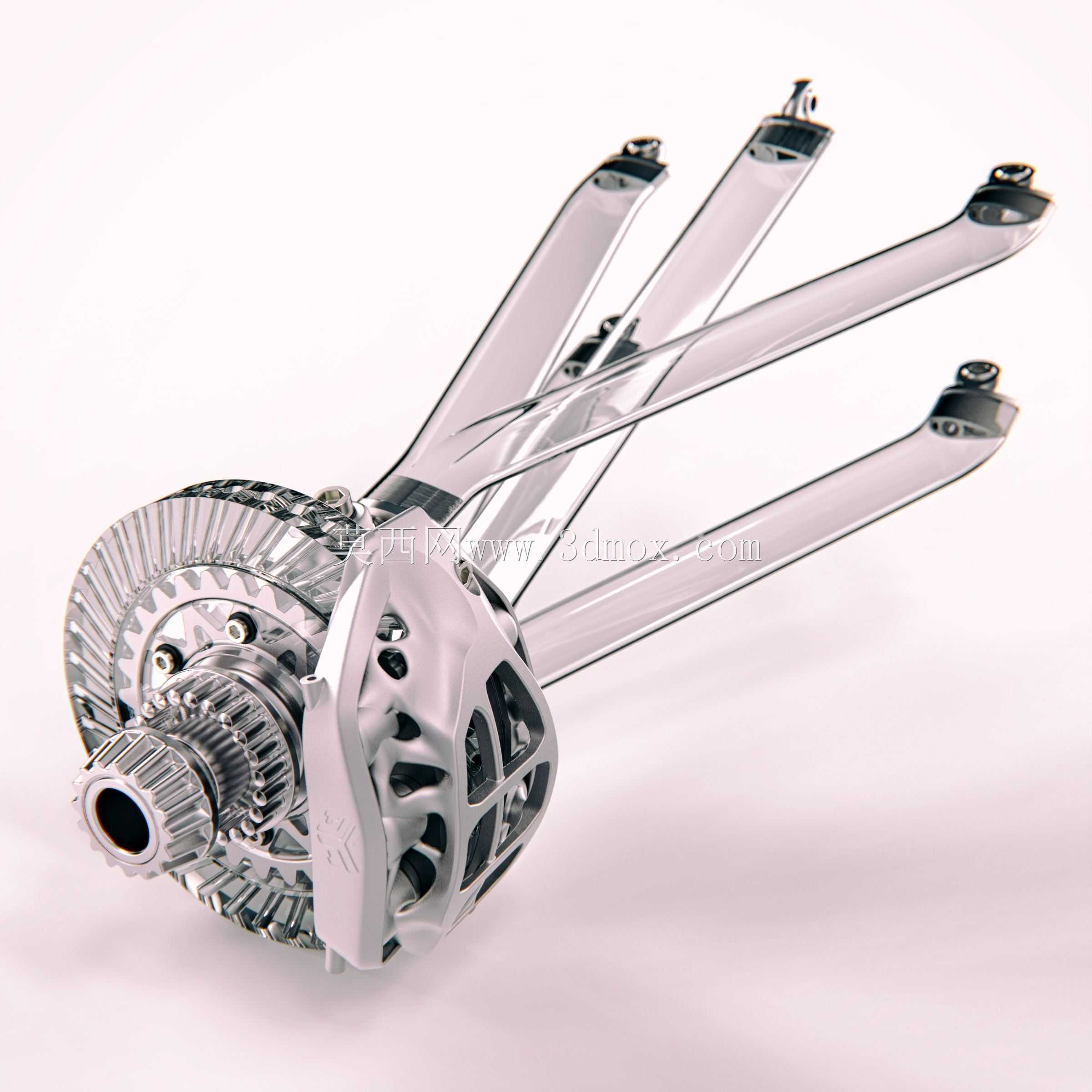

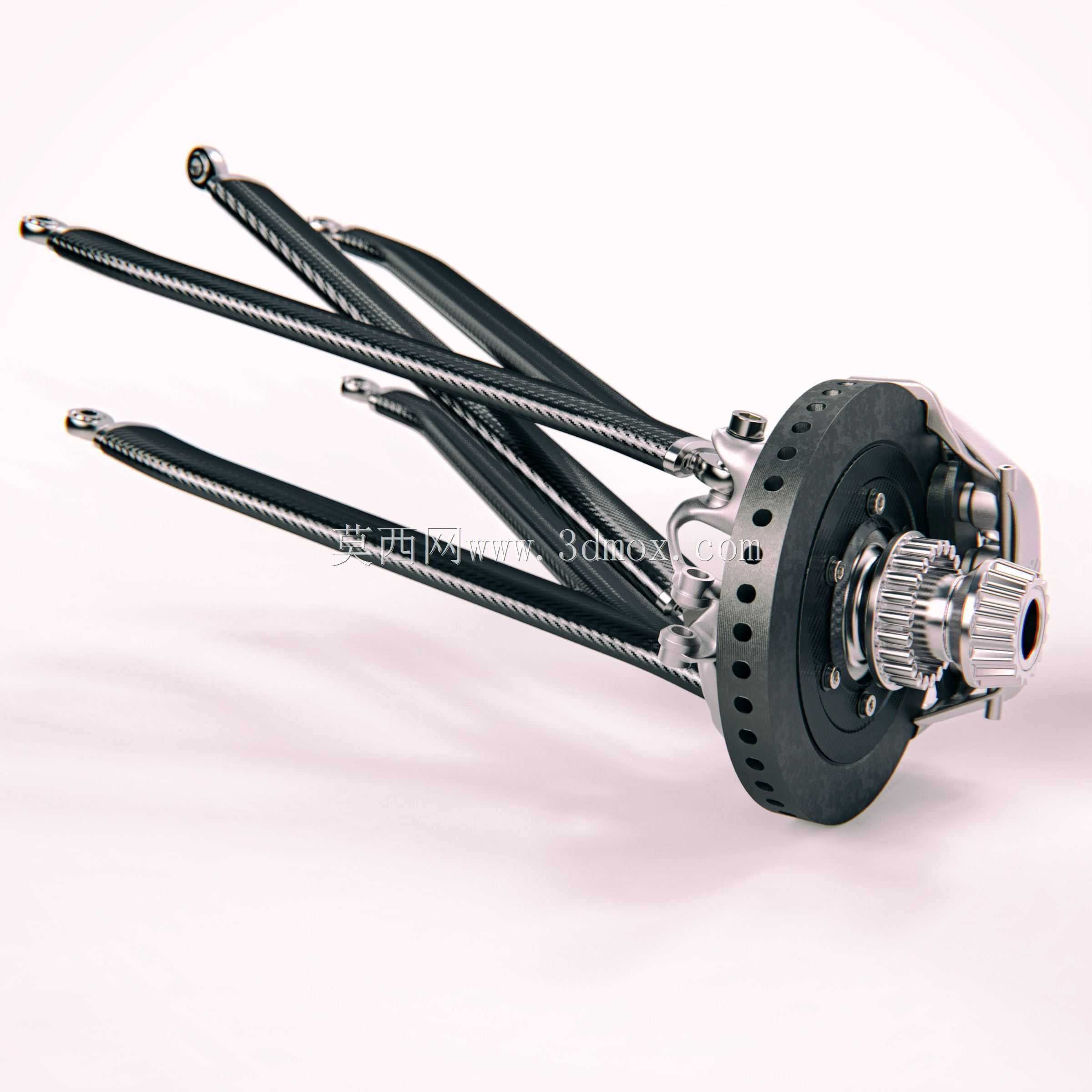

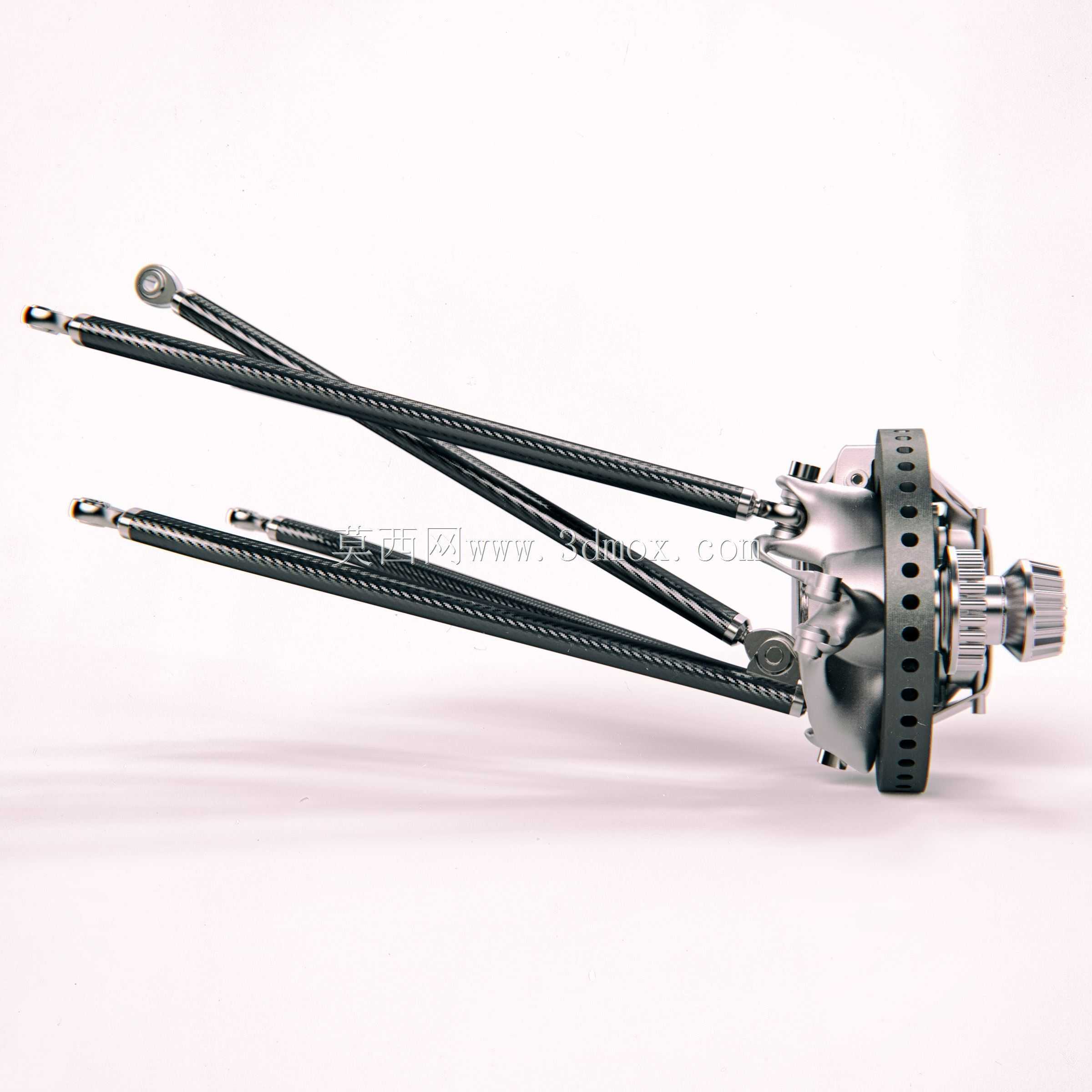

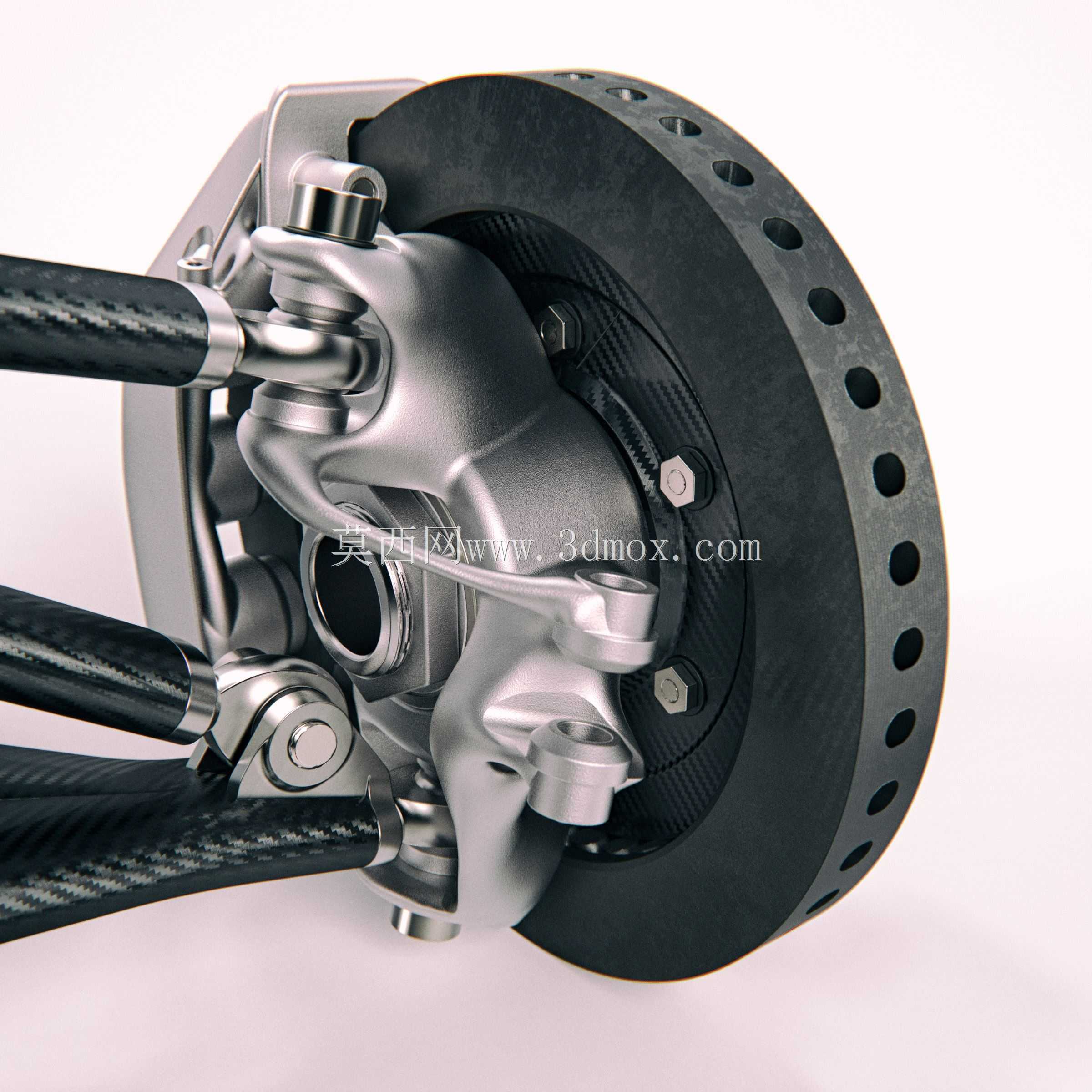

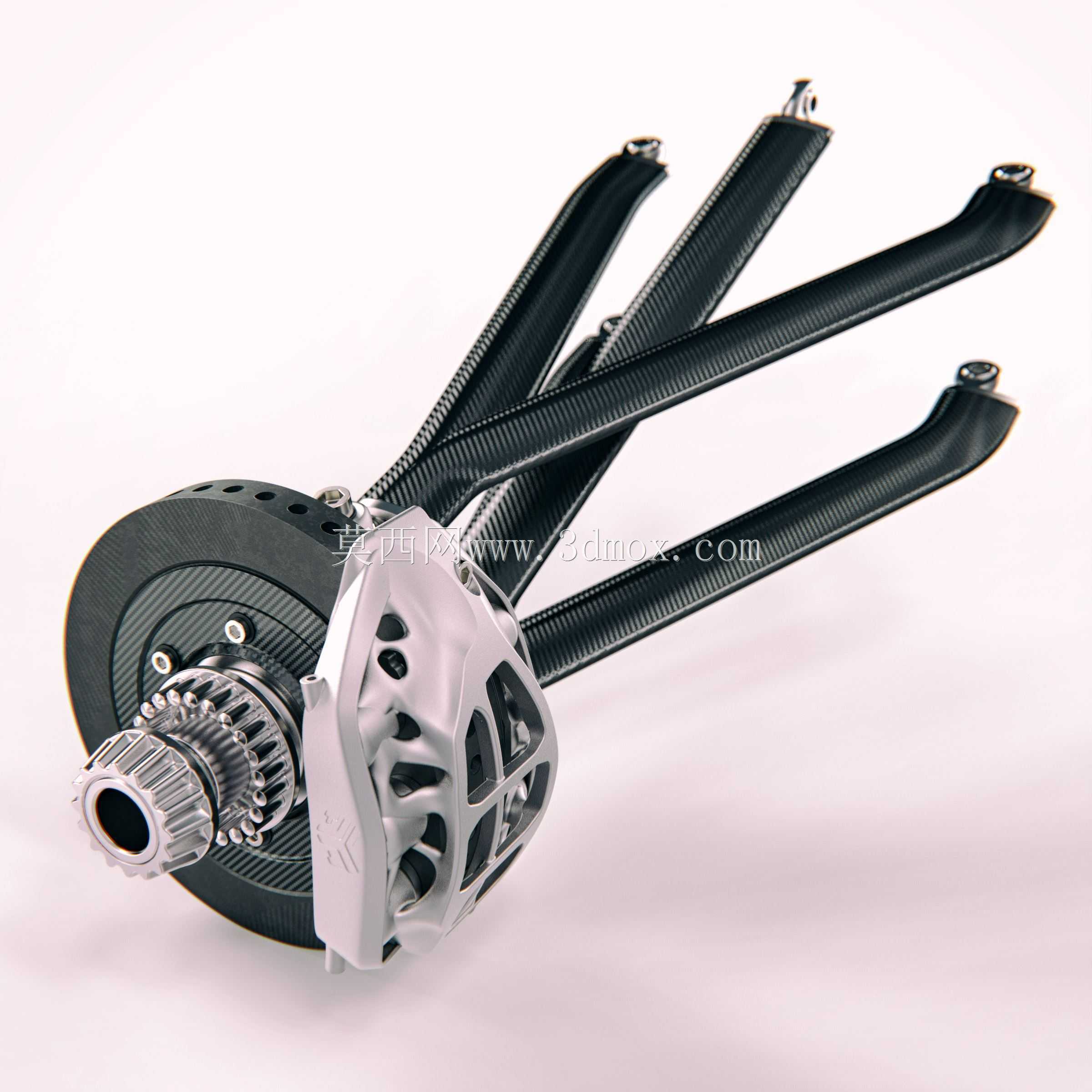

该结构为方程式赛车前轮与悬架集成组件，核心应用于场地竞速类方程式赛车的前桥行走系统，承担前轮承载、转向传导、行驶缓冲与制动执行的核心功能，是赛车底盘行走部分直接决定操控极限与行驶安全的关键总成。整套结构围绕赛车轻量化与高刚性的核心需求设计，将轮毂轴承单元、制动安装基座、转向节、碳纤维控制臂进行集成化整合，摒弃民用车辆悬架的冗余结构，所有部件均围绕赛道极限工况下的受力路径做针对性优化。其中轮端集成了花键传动接口与轮毂轴承安装位，可直接匹配赛车半轴与轮组，制动盘安装位与转向节采用一体化镂空结构，在保证制动扭矩传递刚性的前提下，尽可能去除非受力区域的多余材料，将簧下质量控制到极低水平，有效提升轮胎接地性能与悬架响应速度。控制臂部分采用碳纤维材质的叉臂与推杆结构，通过杆端关节轴承与转向节、车架安装点连接，可精准匹配赛车设定的主销后倾、外倾等定位参数，在承受过弯侧向力、制动纵向力与路面冲击载荷的同时，相比传统金属材质控制臂减重超过40%，大幅降低非簧载质量对悬架动态响应的负面影响。设计过程中采用拓扑优化方法梳理载荷传递路径，转向节等金属受力件的镂空结构完全对应受力走向，既保证极限工况下的结构强度，避免激烈驾驶时出现结构形变或断裂，又最大化剔除无效材料，实现刚性与重量的最优平衡。安装边界层面，整套总成的控制臂安装点间距、轮端法兰定位尺寸、转向拉杆连接位均严格对应方程式赛车的前舱布局，可直接适配标准规格的赛车轮组、制动卡钳与转向机构，无需额外修改即可完成装配，能够满足方程式赛车在高速过弯、重刹、急加速等极限工况下的使用需求，为赛车提供精准的路感传导与稳定的行走支撑。
