搭载EK水冷头的GTX TITAN显卡结构

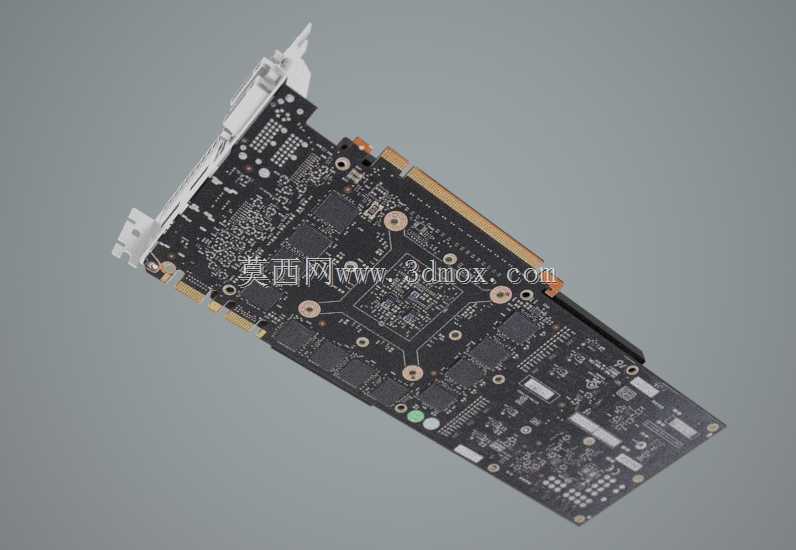

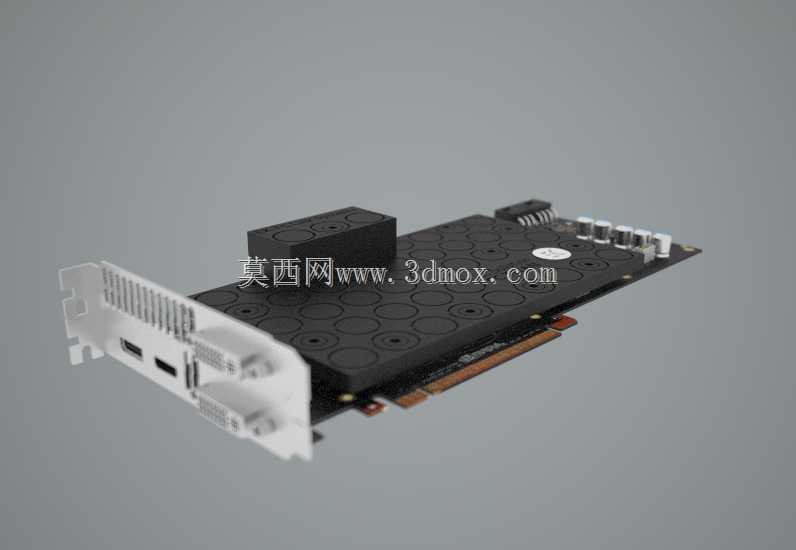

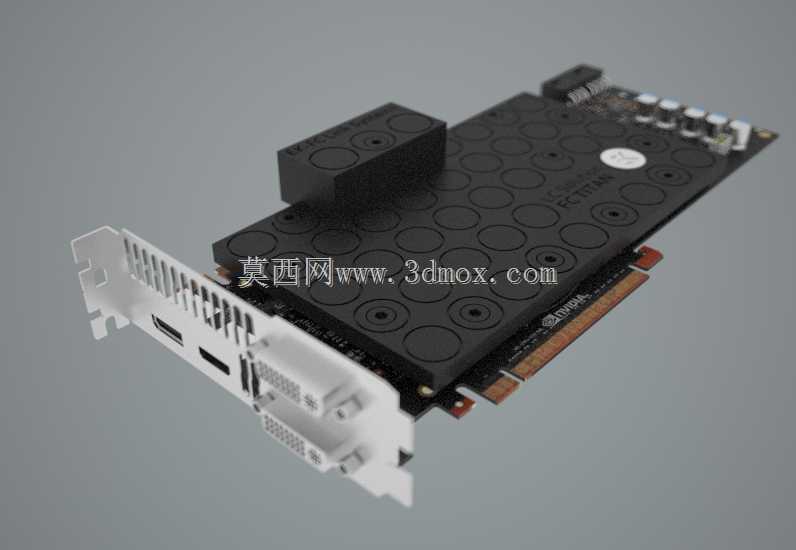

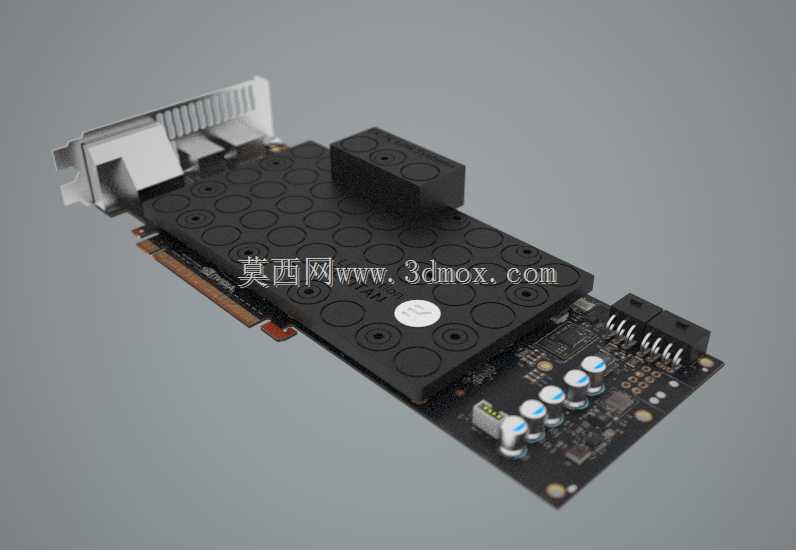

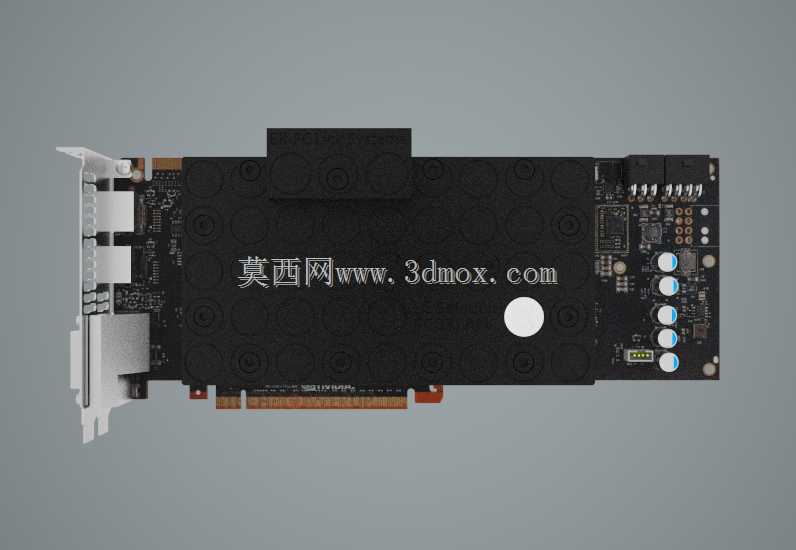

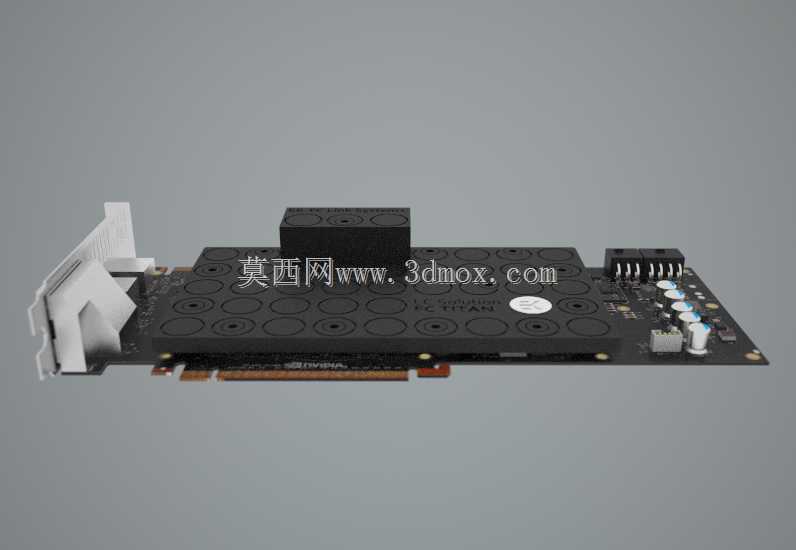

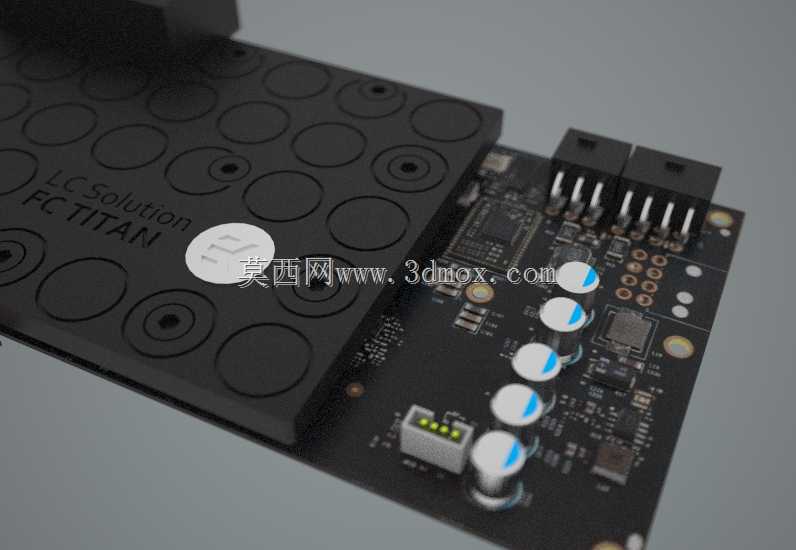

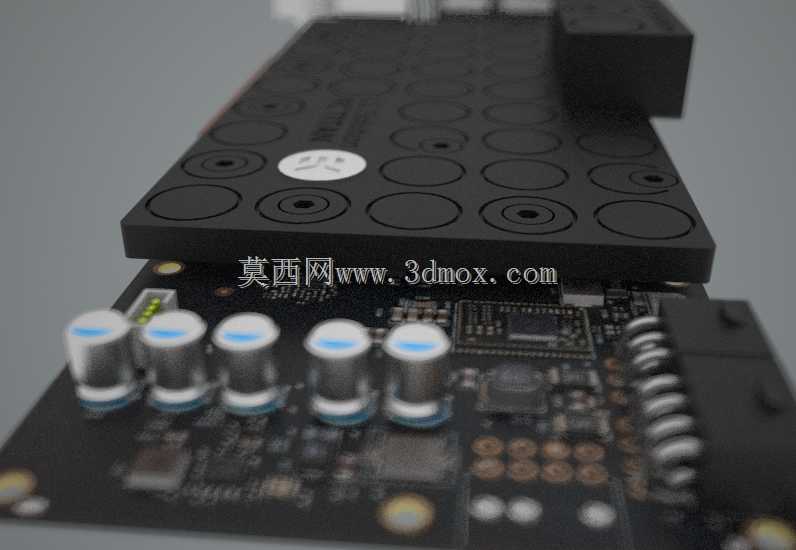

在桌面级高性能计算与电竞硬件改装领域，显卡作为核心算力输出部件，其散热效能直接决定了持续负载下的频率稳定性与硬件寿命，这款搭载EK-FC Titan-Nickel水冷头的GTX TITAN结构，完整还原了原厂公版PCB与定制水冷散热的组合形态，可用于硬件改装方案验证、机箱散热布局校核、水冷管路走向模拟等实际工程场景。从实际装机的边界约束来看，该结构完整保留了公版GTX TITAN的PCIe金手指安装位尺寸，对应标准PCIe x16插槽的安装公差带做了匹配，挡板部分完全遵循全高PCIe扩展卡的标准尺寸，可兼容标准ATX、MATX、ITX机箱的扩展槽位，不会出现挡板与机箱卡位干涉的问题。水冷头部分覆盖了GPU核心、显存颗粒、供电MOS管三个主要发热区域，冷头表面的圆形固定柱对应原厂PCB的安装孔位，锁紧时的压力分布经过匹配，不会出现核心压合不均导致的散热失效问题，冷头侧边的进出水接头位置预留了标准G1/4螺纹的安装空间，在常规机箱内走硬管或软管时，不会与内存插槽、CPU散热塔产生空间冲突。PCB板上的元件布局完全还原公版设计，供电部分的电容、电感、MOS管位置与实物一致，尾部的双8Pin供电接口位置做了准确还原，在做机箱内部走线模拟时，可准确校核供电线缆的弯曲半径与插拔空间，避免出现装机后供电插头与侧板干涉的问题。设计思路上，该结构没有做多余的简化省略，水冷头的内部流道虽然做了外观层面的还原，但外部的固定结构、密封胶圈的安装槽位、冷头表面的标识区域都做了准确呈现，对于做水冷改装方案展示、硬件科普内容制作、定制机箱内部结构适配的从业者来说，不需要额外做结构补全就能直接用于装配验证。从功能特性来看，这套水冷散热结构相比原厂风冷散热，可将GPU核心在满负载下的温度控制在更低区间，同时避免风冷散热的气流乱流问题，在多卡并联的工作站场景中，不会出现相邻显卡的热风互相干扰的情况，模型中准确还原的冷头厚度尺寸，可帮助设计者校核多卡安装时的卡间距，确保水冷接头的安装操作空间充足。在实际的结构验证场景中，该模型可导入装配环境中，模拟显卡安装后的整体重心位置，对于竖装显卡的机箱结构，可准确校核显卡支架的支撑点位，避免长期使用后PCB出现弯曲变形的问题，同时水冷头的重量分布也做了准确还原，可用于评估冷头对PCB的长期应力影响，辅助设计对应的PCB加固支撑结构。
