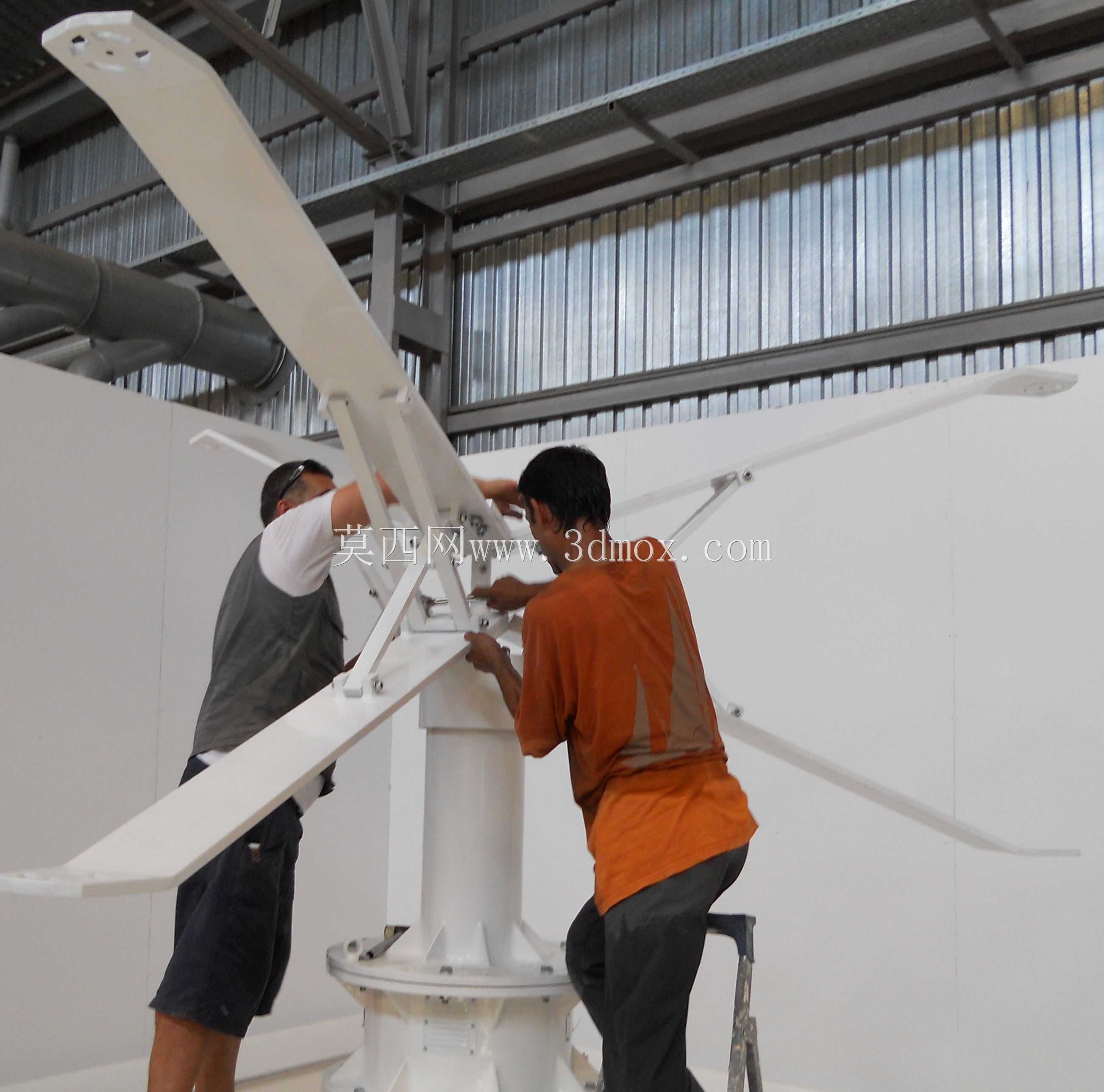

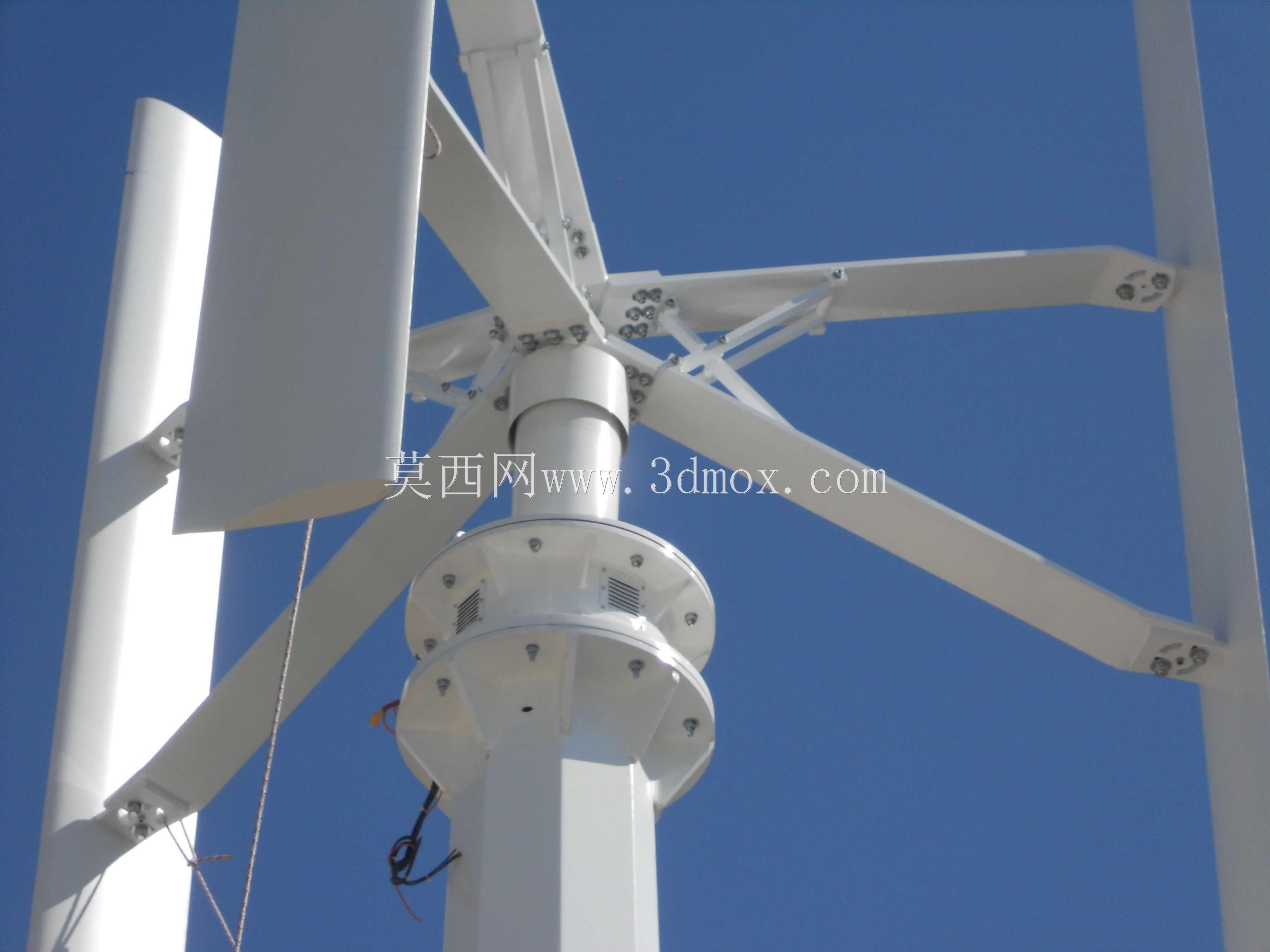

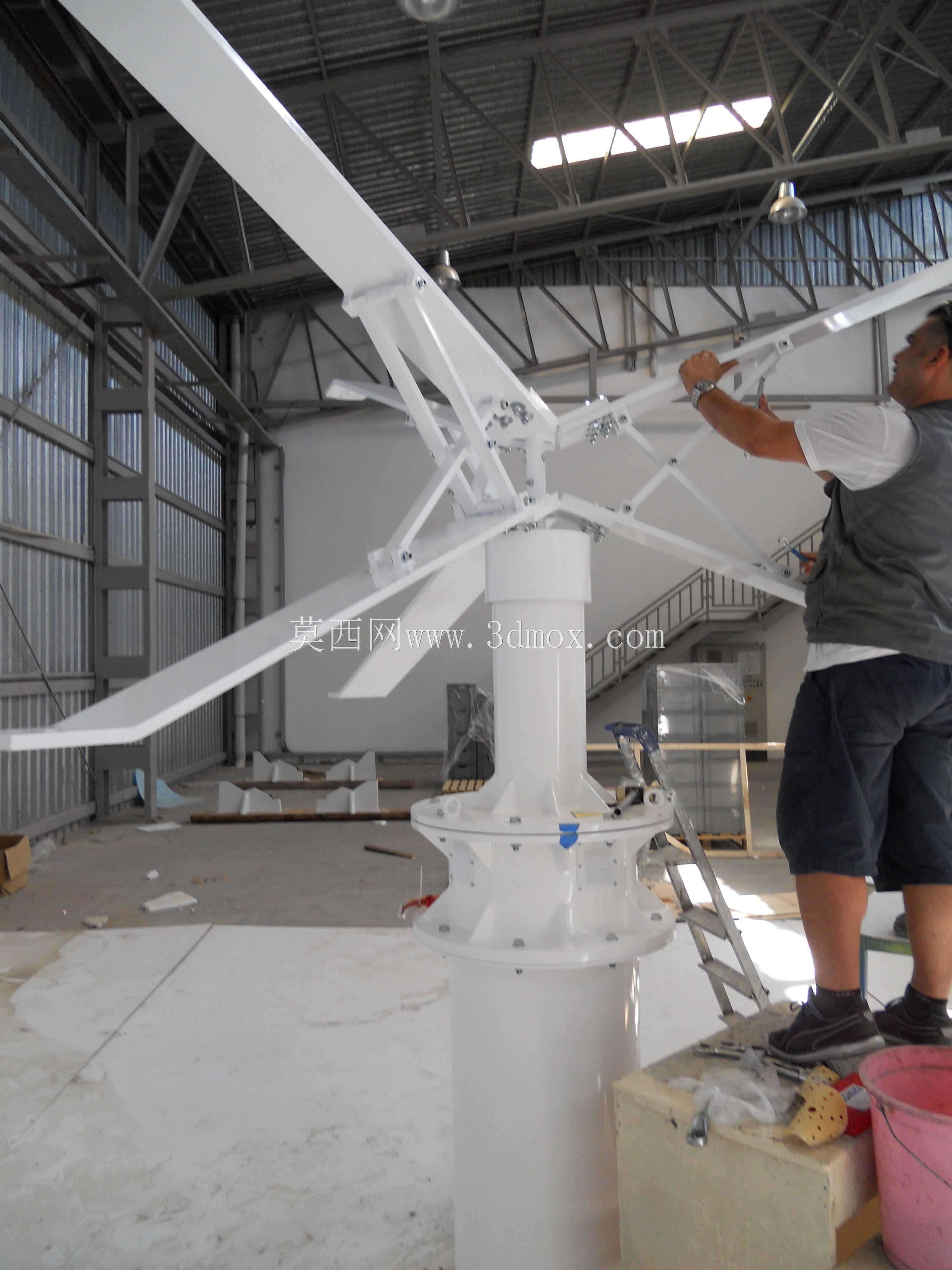

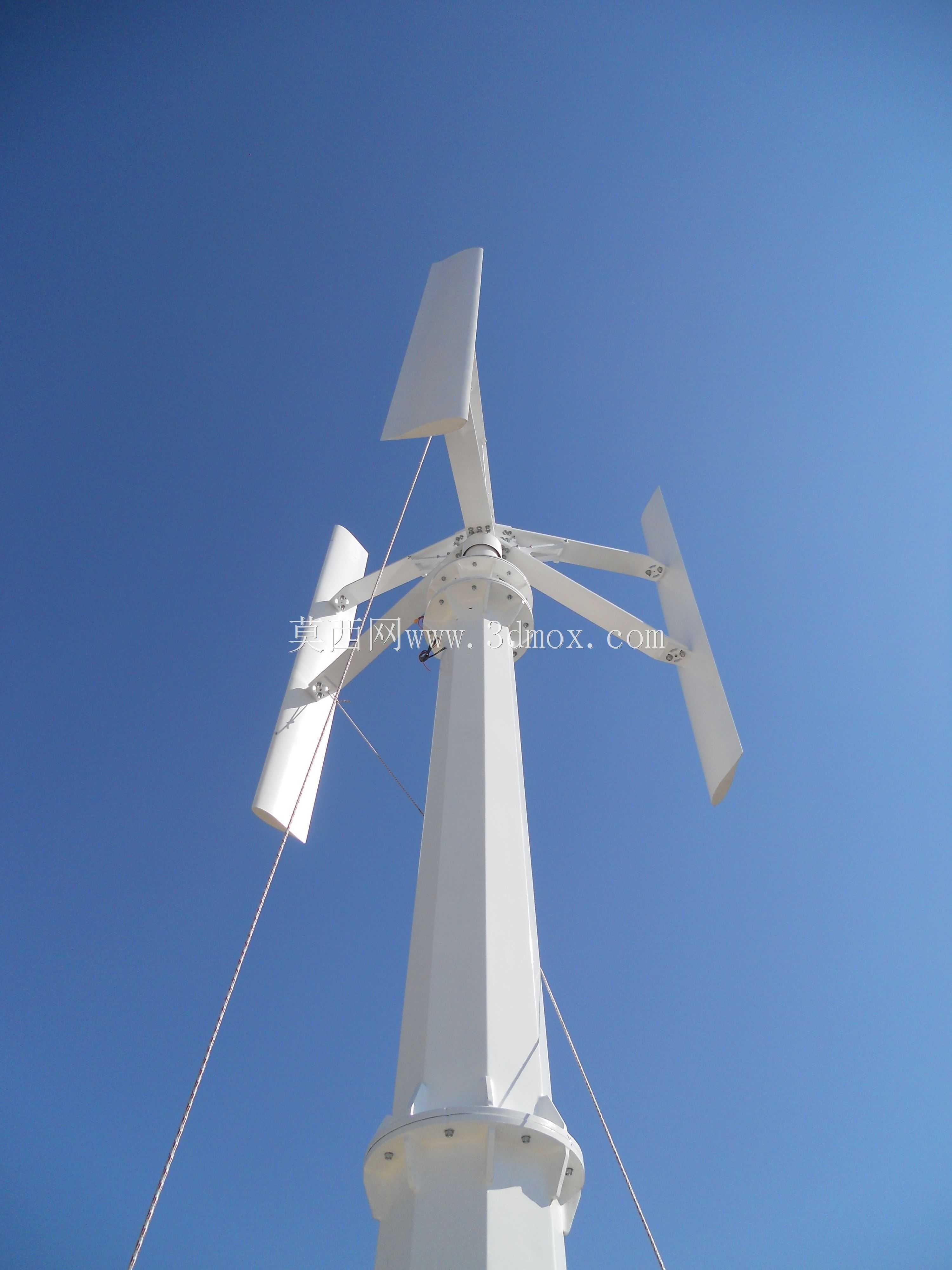

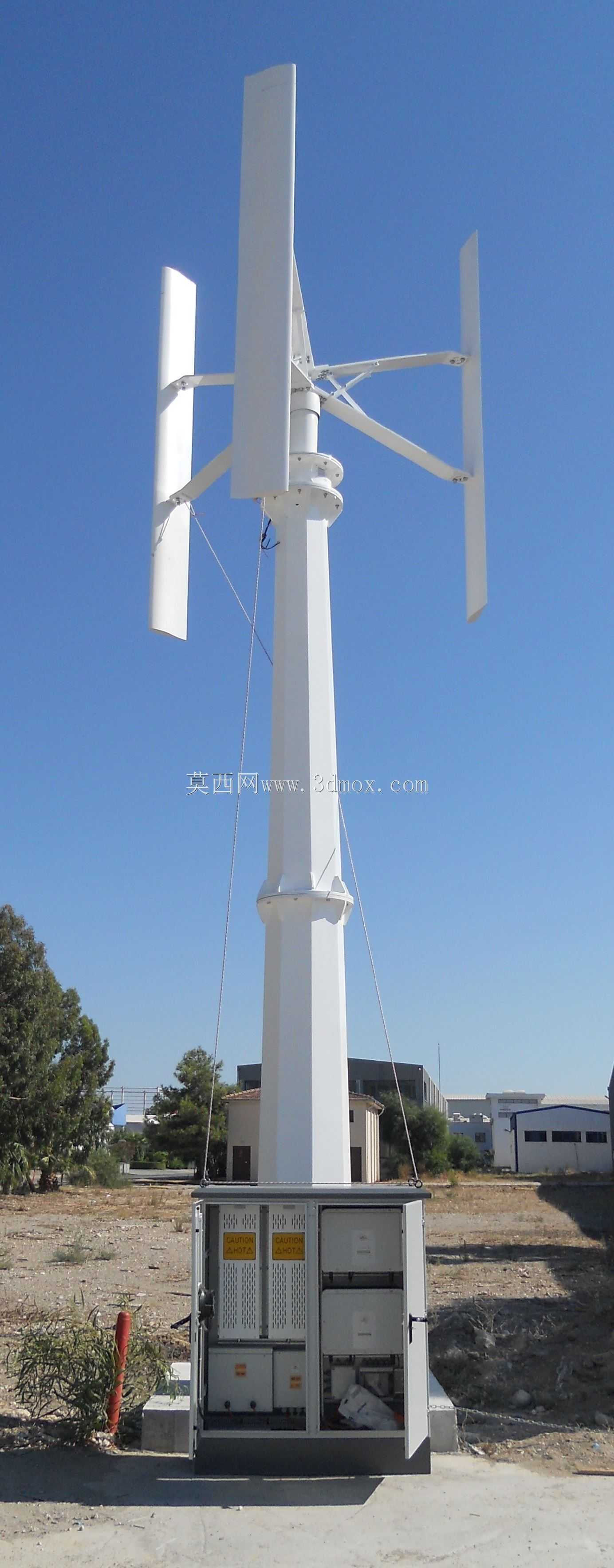

2012年VAWT原型建造。一直使用到现在。

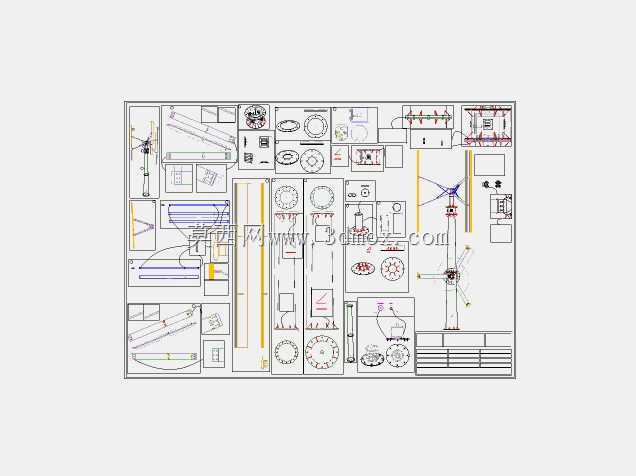

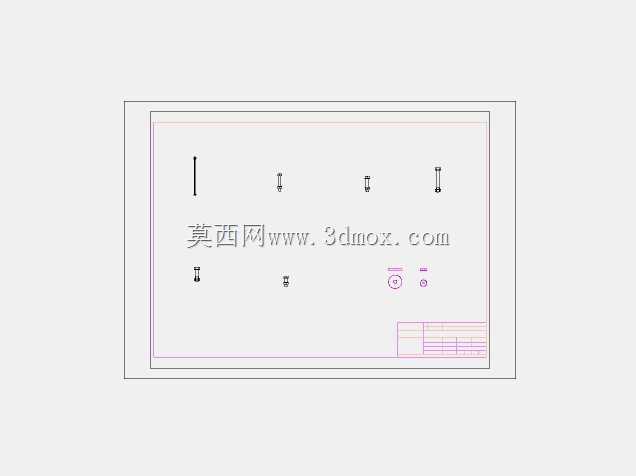

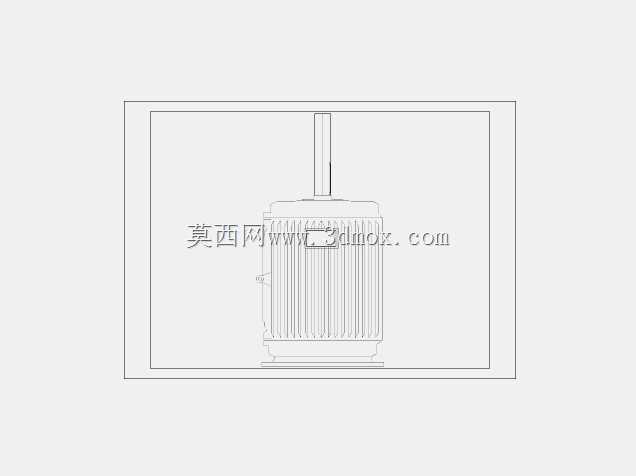

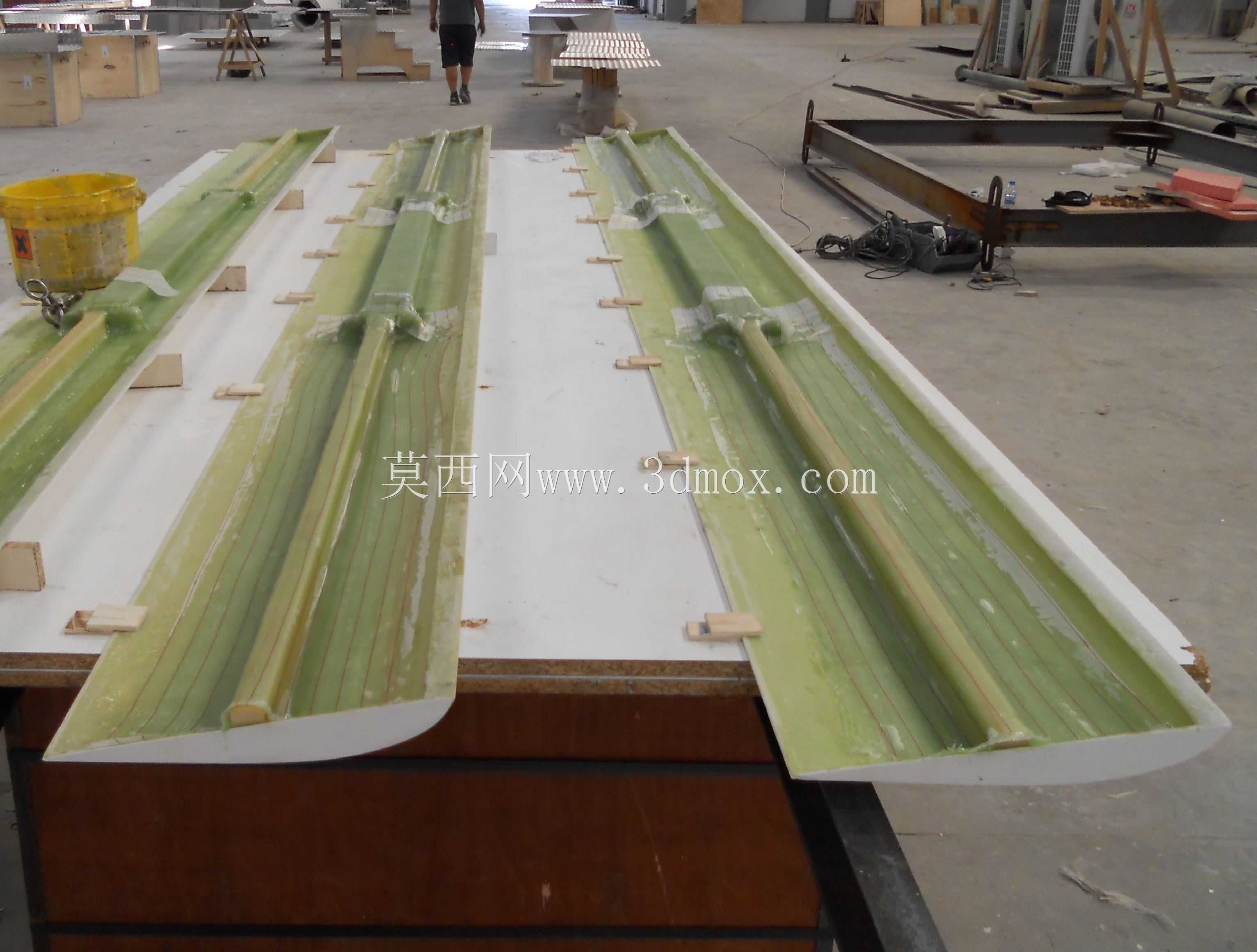

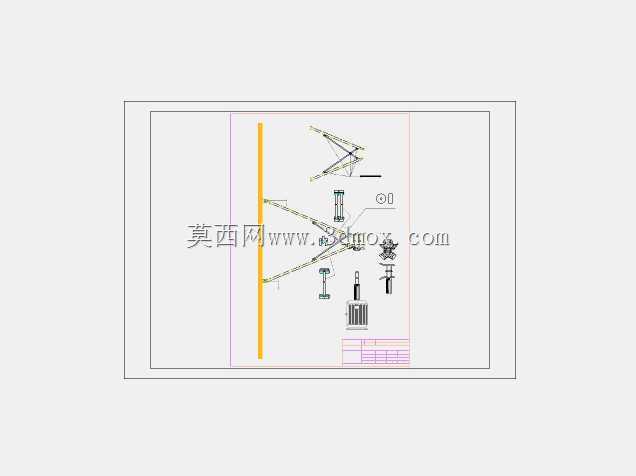

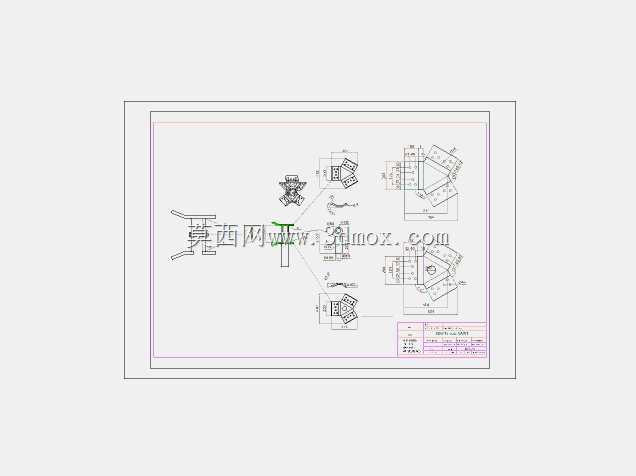

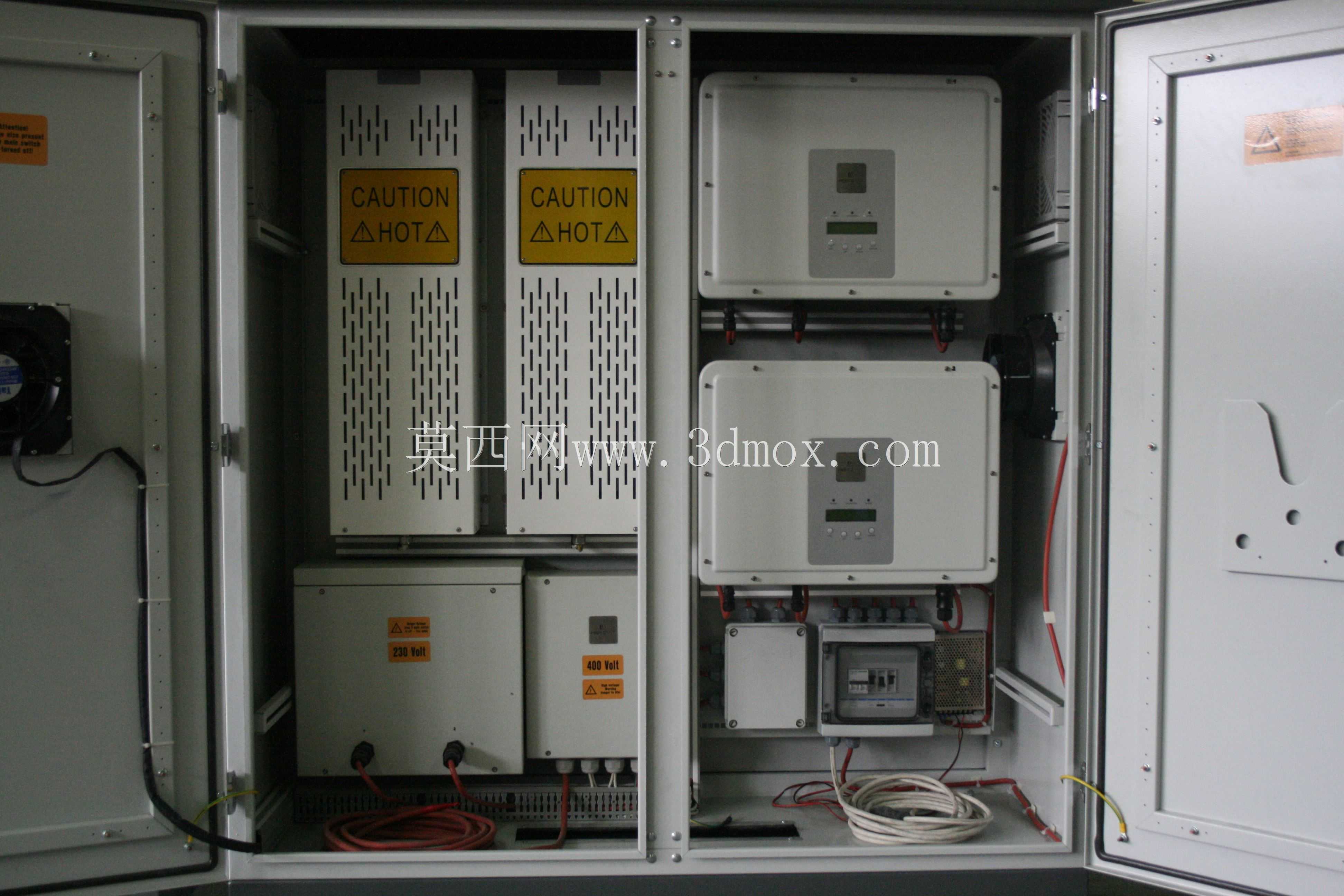

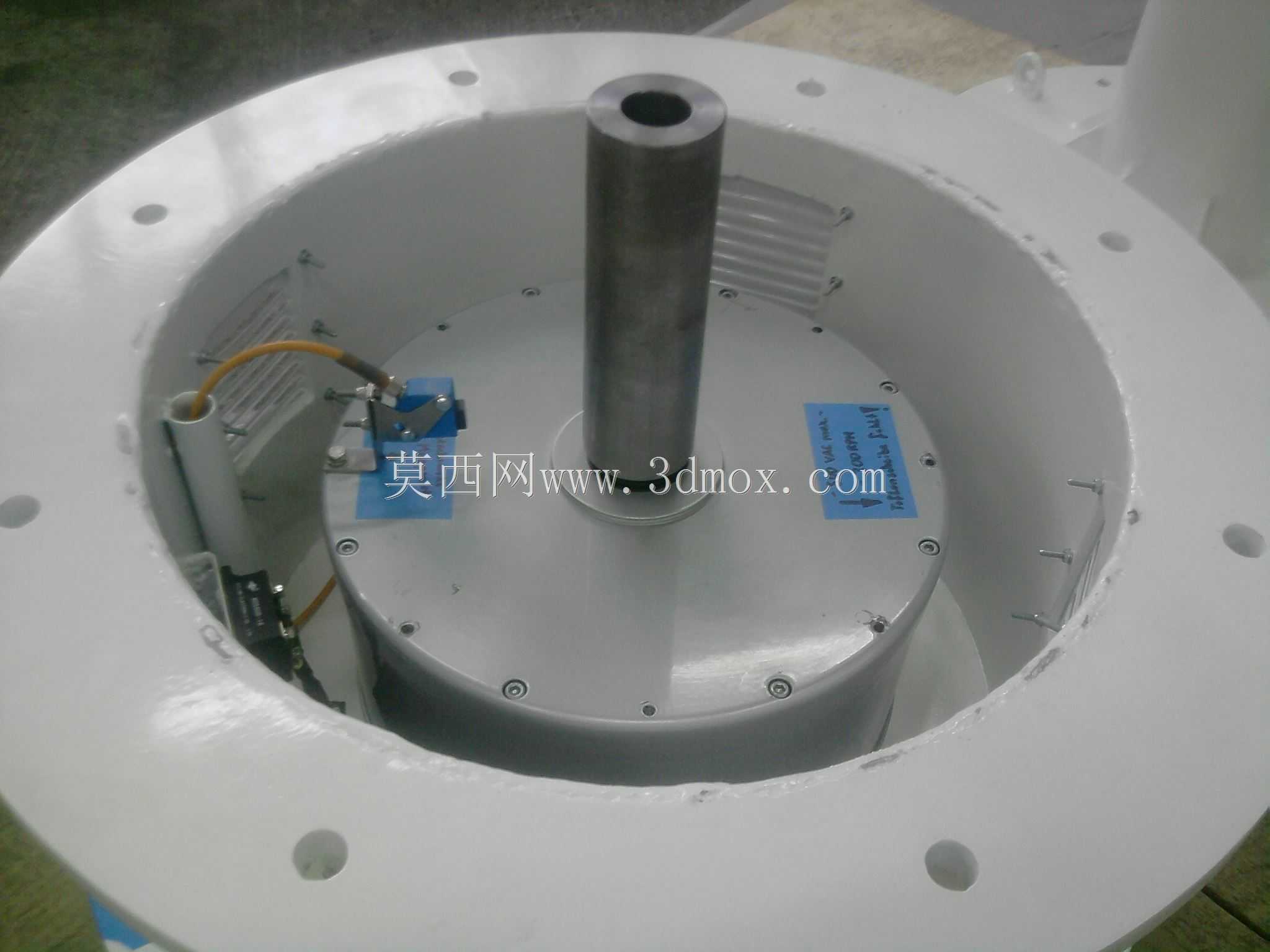

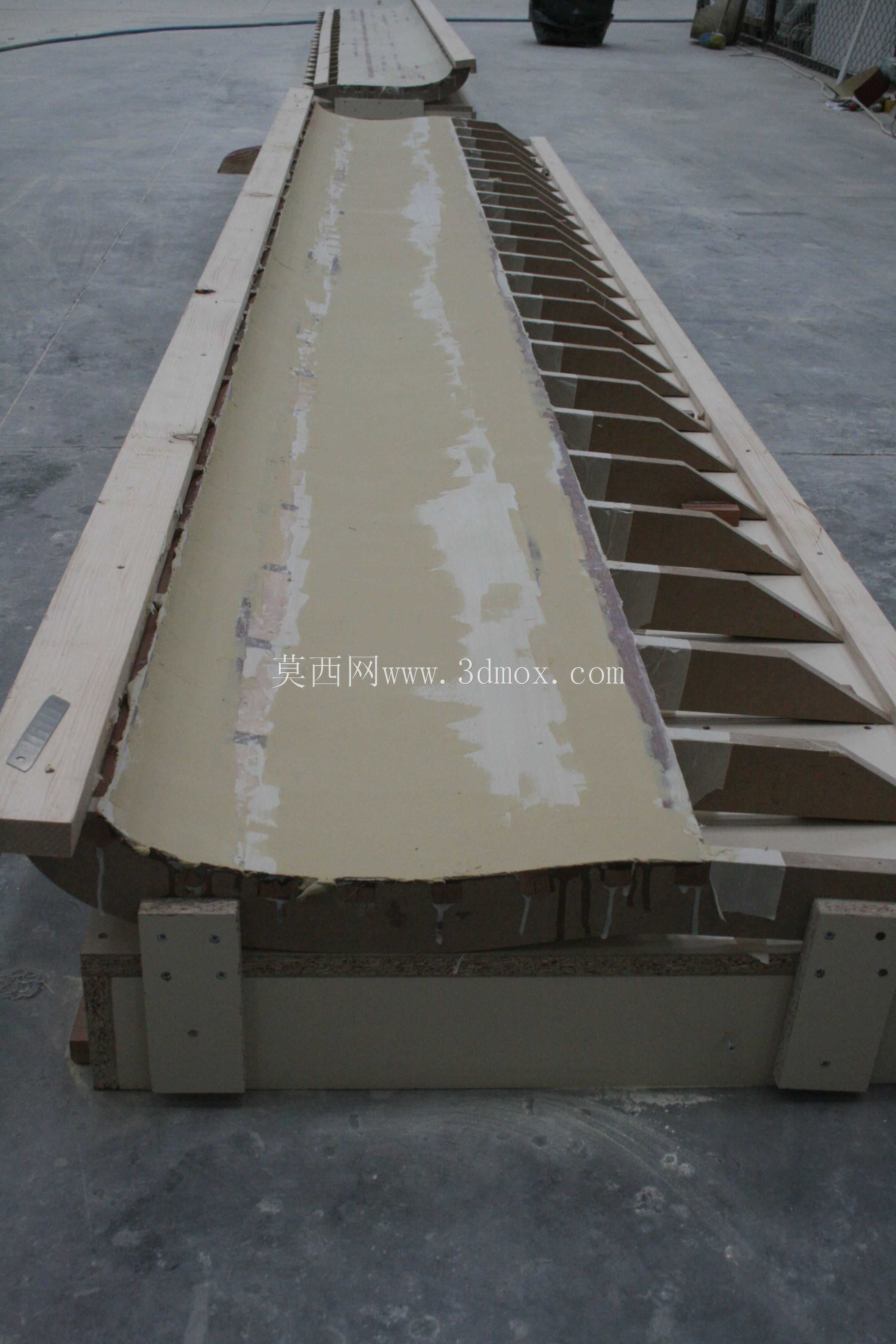

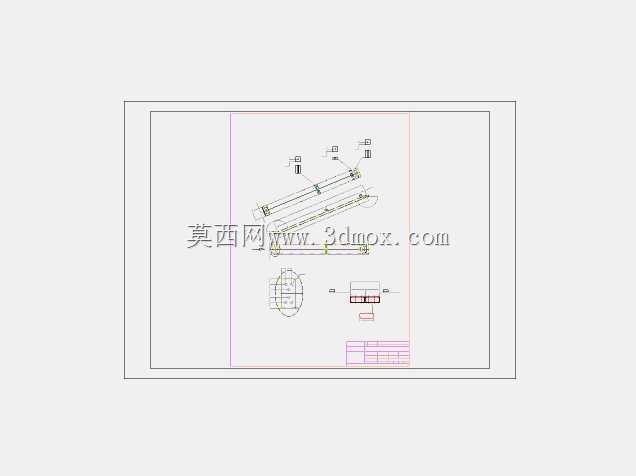

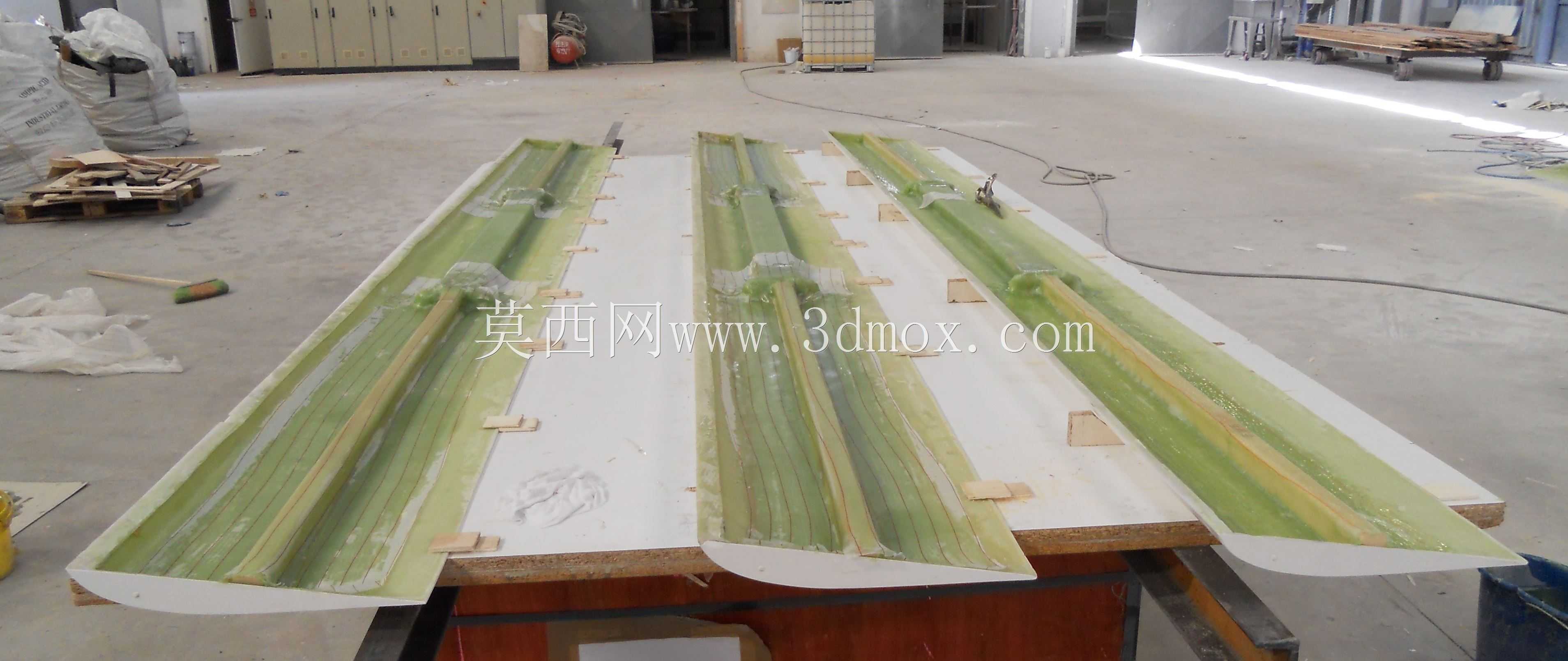

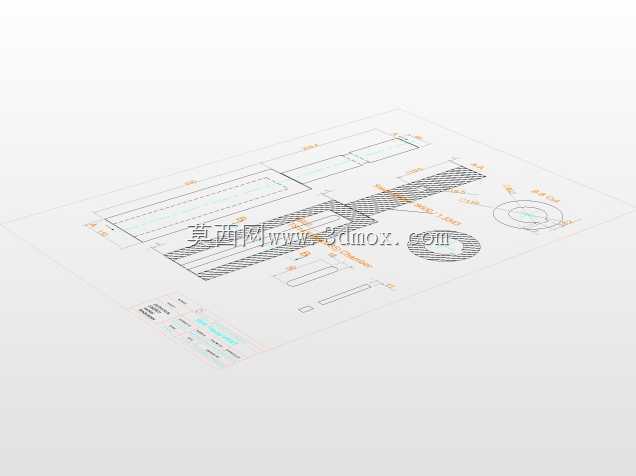

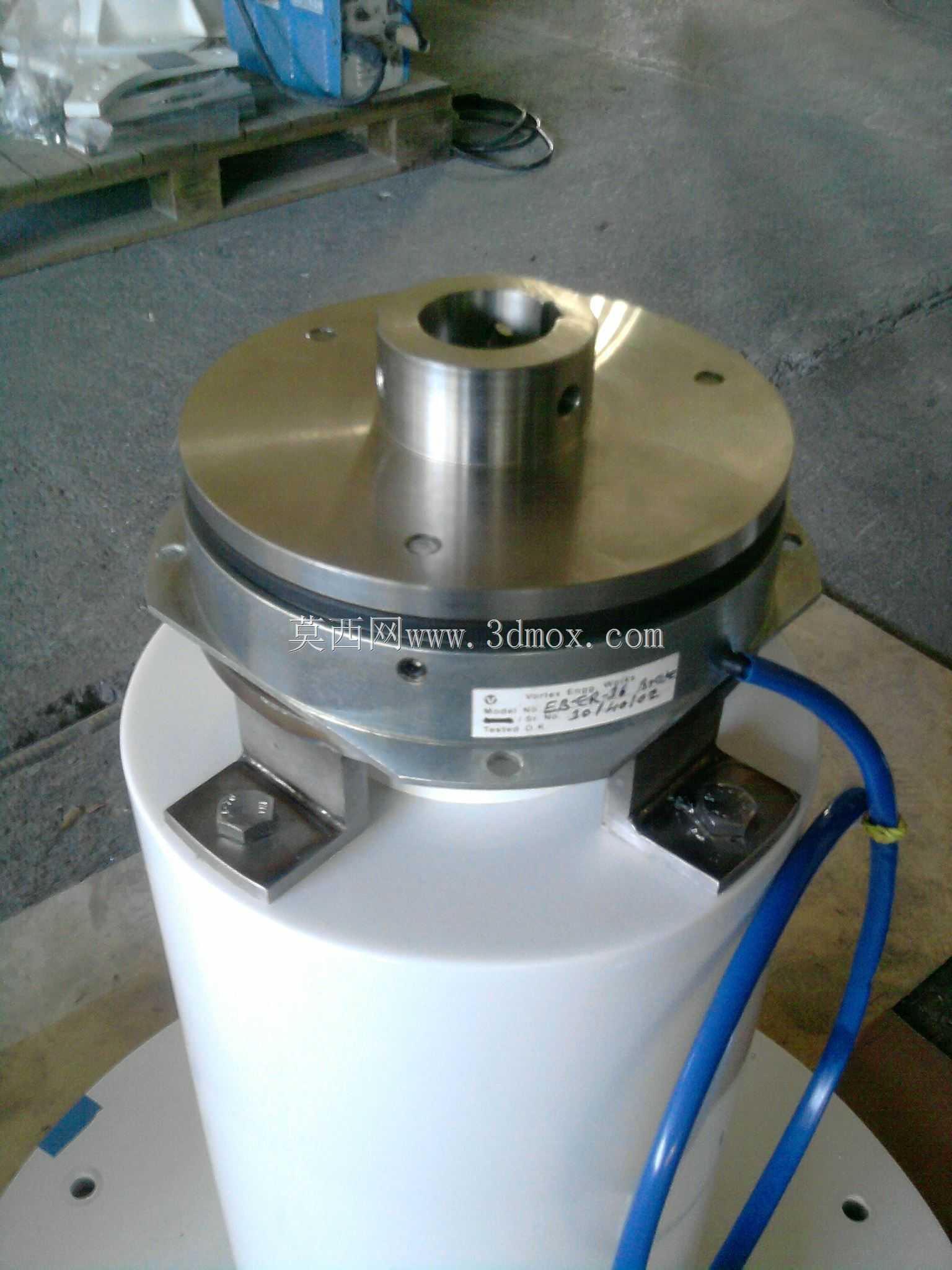

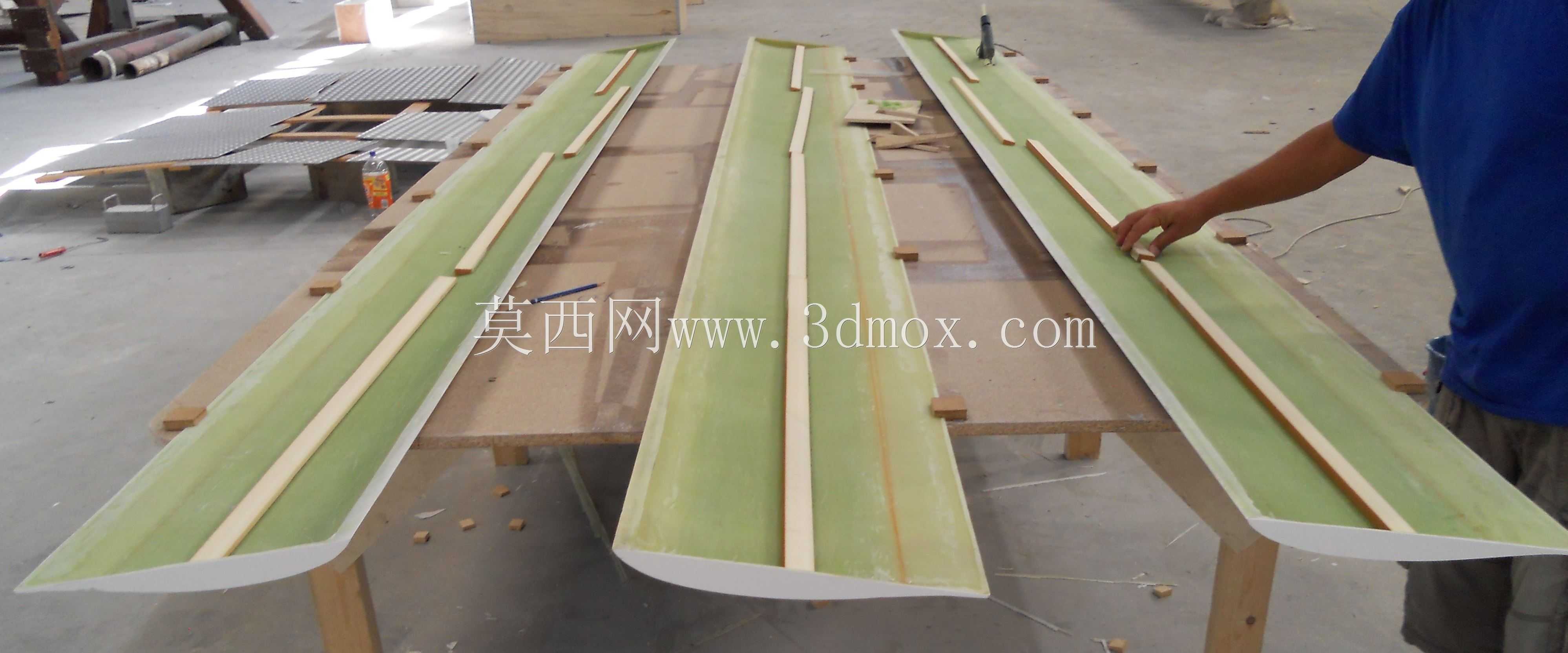

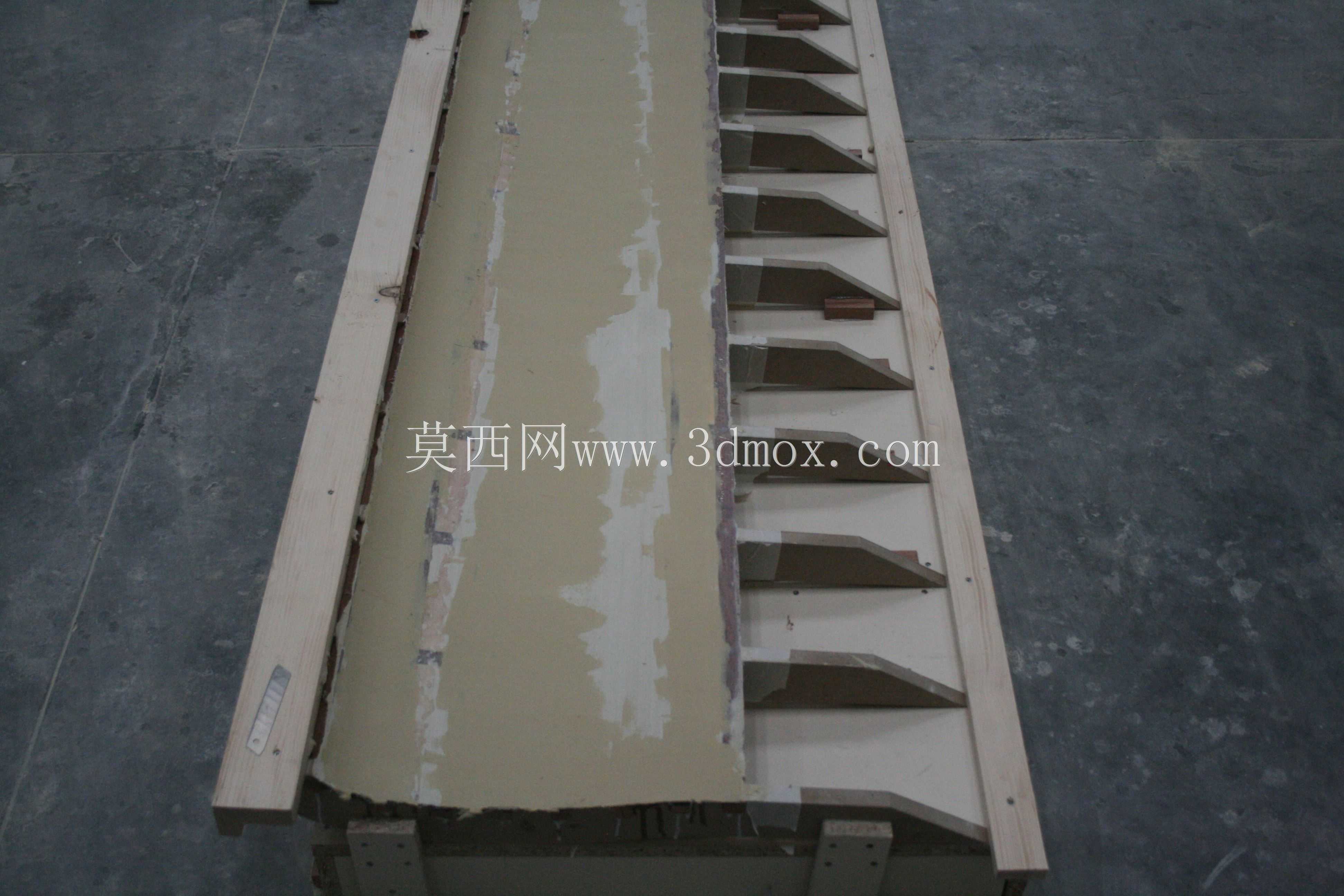

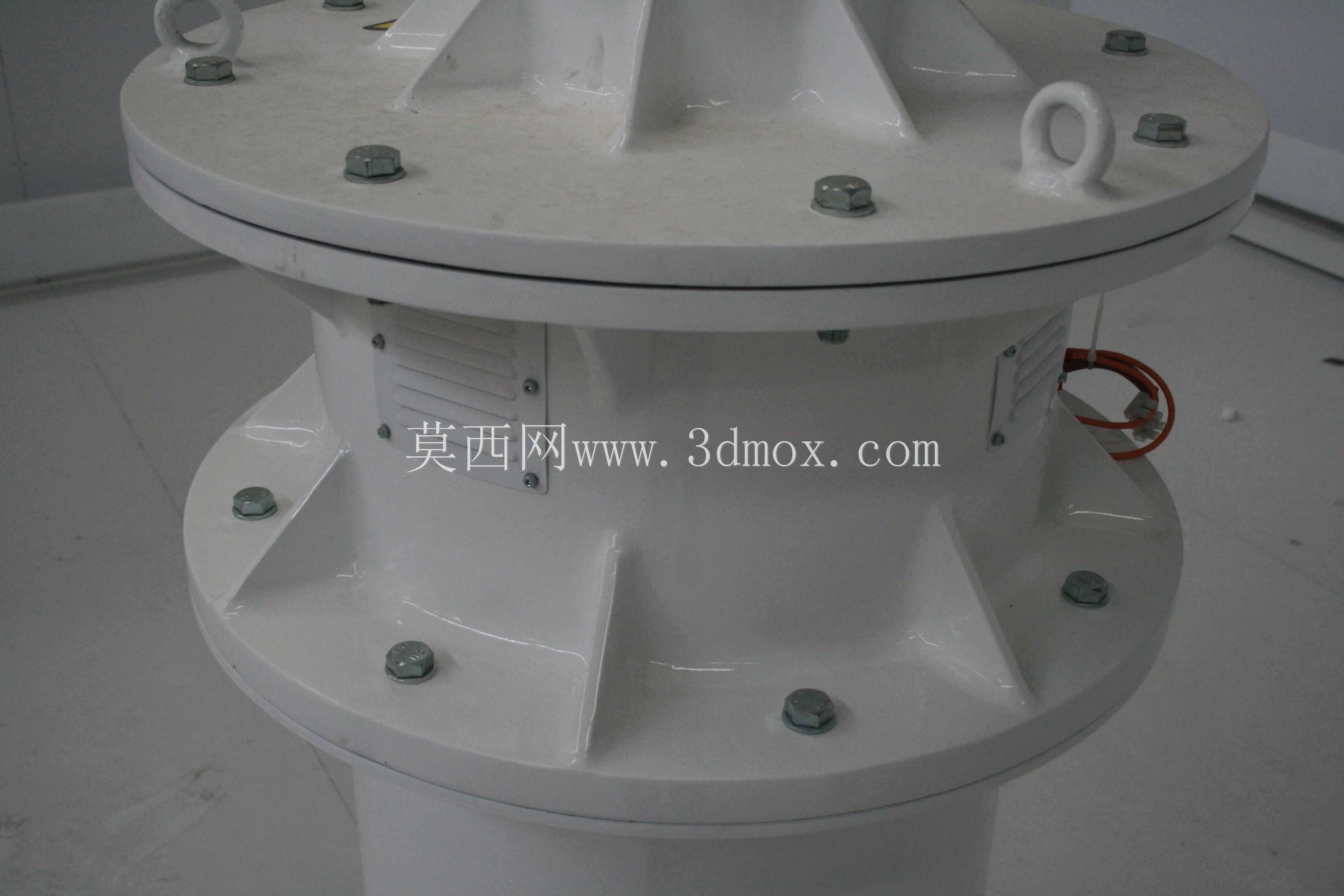

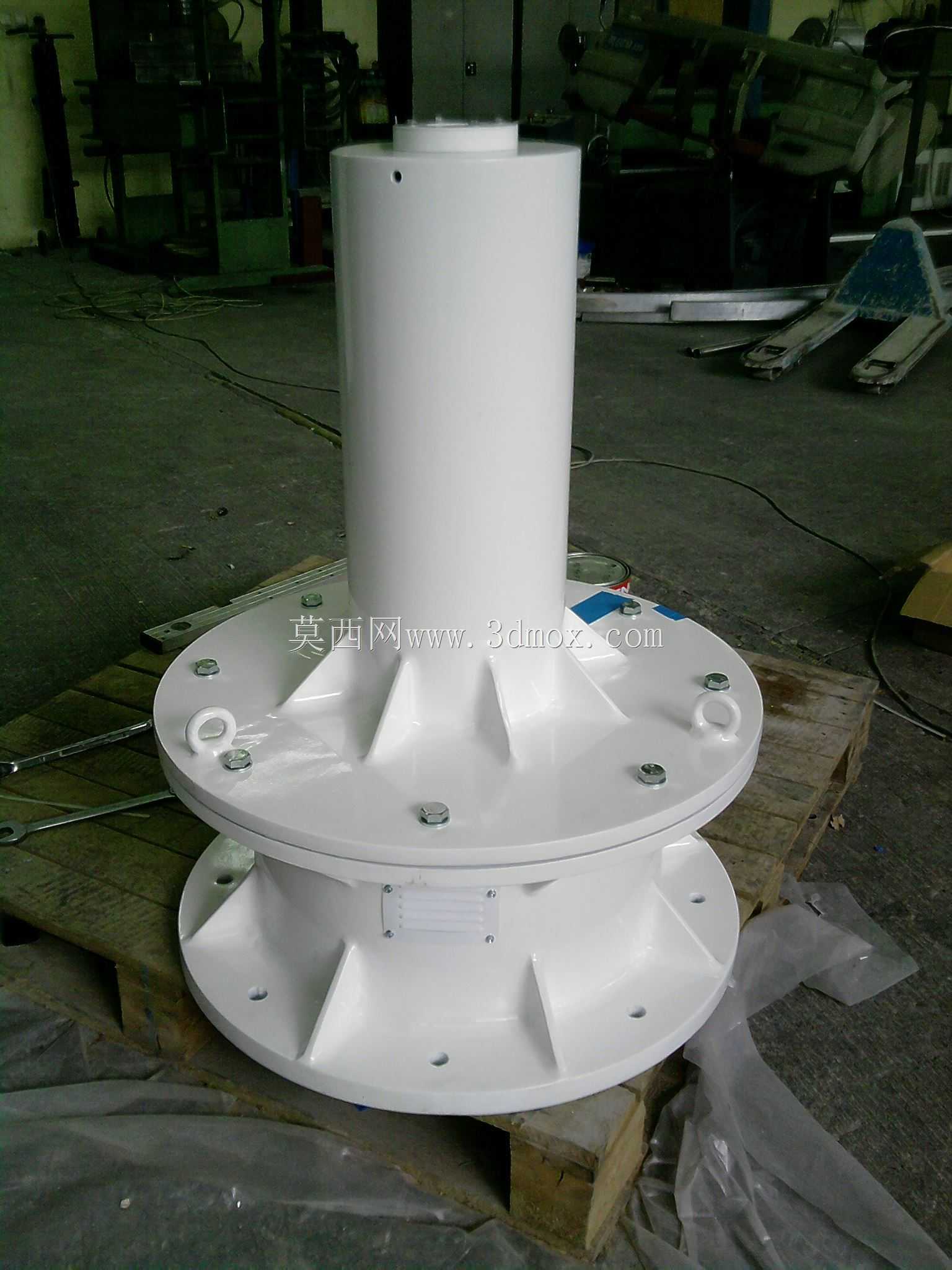

工作阀H型。1-3,5 KW单相输出，7-8m/s，最大转速90 Rpm。从金龙PMG发电机，但信达应该更好，更便宜，因为我知道从其他项目（信达CH，建立你的需要，如不同的转速正常成本发电机），他们还提供逆变器和控制器解决方案。此外，轴向通量发电机是可能的，这一涡轮。刀片由环氧化合物制成，4层，每层45公斤。为了避免惯性力，环氧比聚酯好得多。在三年的运行中，我的涡轮机没有任何问题。该系统有三次风暴，最高时速超过180公里，其中一次是龙卷风。请加大混凝土地下室的尺寸或使用三脚架塔，以避免VAWT典型的结构振动，并使用液压活塞钢作为轴。3dm。文件不是最新的，你应该改变一些小细节也容易生产。我以ACAD格式发布最新图纸（2014年起）供私人使用。这些图纸包括三脚架塔和更便宜的涡轮机头解决方案。你也可以为自己的创作混合两者。我上传的文件也在工作台，如果你有一些想法或输入的设计，随时更改。对于最新的ACAD图纸，我没有任何渲染或3D模型。如果有人能帮我，我会很感激的。mp4文件是在贝卡高地我的涡轮机步骤2上拍摄的，头部略有变化，以使施工更便宜（结果更难看），但在4,5-5,5m/s风速和满载条件下，工作参数没有变化。是的，这是真的。。。。你听不到这种涡轮机的声音，没有噪音，什么都没有
