戈洛夫垂直轴微型风力发电装置结构设计

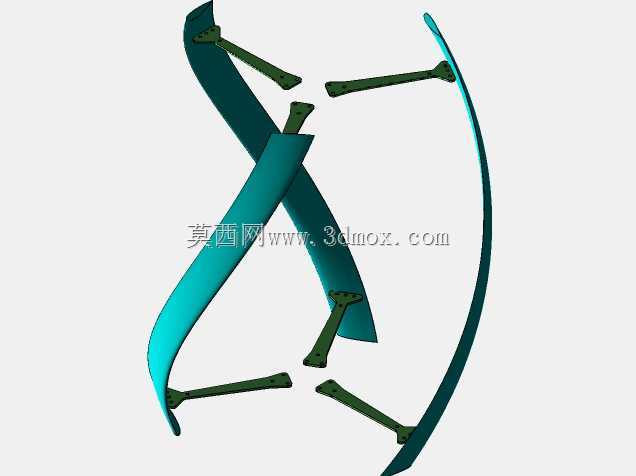

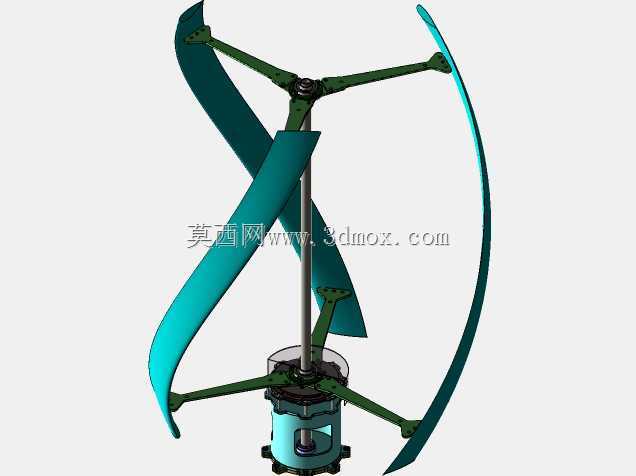

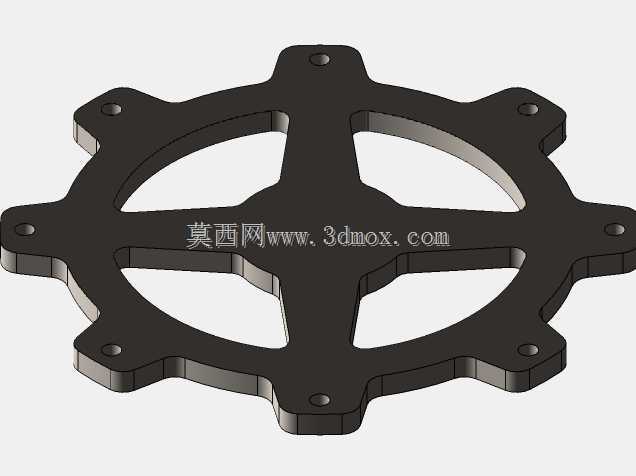

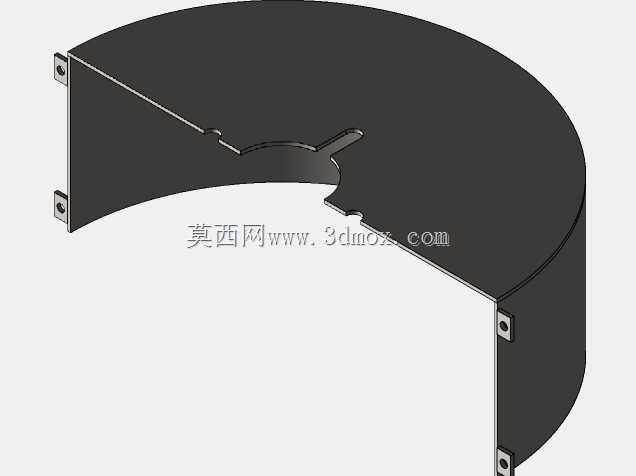

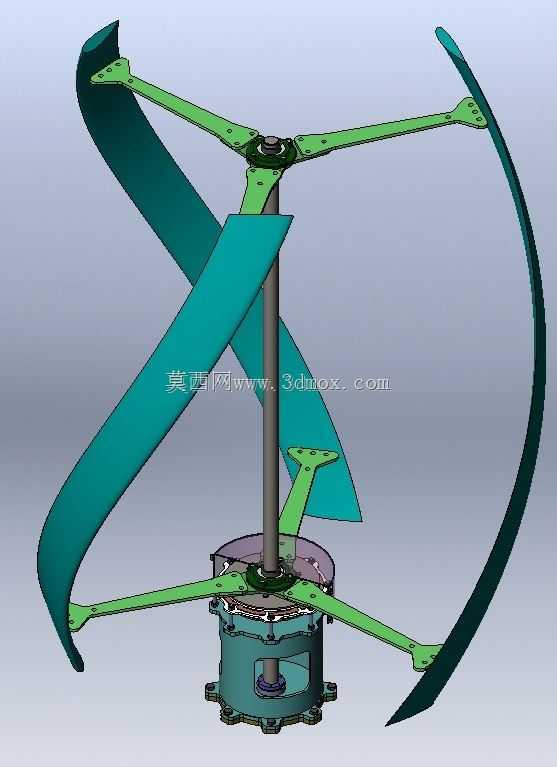

这款垂直轴结构的戈洛夫型风力发电装置，主要面向分布式离网供电场景设计，可适配偏远山区散户供电、海岛小型基站供电、户外监测设备独立供电、城市路灯配套补能、牧区移动居所供电等多种应用场景，无需搭建高耸的塔架与复杂的对风转向机构，对复杂多变的风向环境适配性极强，在紊流较多的城市近地面、山地垭口等区域也能稳定捕获风能完成电能转换。设备实际用途是将流经叶片的空气动能转化为可直接利用的电能，可配套储能电池组构成独立微网供电系统，为小功率照明设备、通讯传感设备、小型民用电器提供稳定电力供给，也可作为并网型分布式风电的末端补充单元，接入区域微电网参与电力调峰。产品功能特性上，采用螺旋扭曲式戈洛夫叶片构型，搭配NACA翼型剖面设计，叶片沿中心轴呈螺旋环绕排布，无论任意方向来风都可推动叶片组产生同向旋转力矩，无需加装偏航对风结构，大幅降低了设备的结构复杂度与后期维护成本；上下两层对称布置的辐条式叶片支撑臂，可牢牢固定三片螺旋叶片的上下端，保证叶片在高转速下的结构刚度，避免长叶片运行时产生震颤形变；中心主轴采用双轴承支撑结构，上下轴承分别布置在支撑臂连接座与主机舱上端，可均匀承受叶片旋转带来的径向载荷与轴向载荷，提升旋转部件的运行寿命；下部主机舱采用一体化密封式壳体设计，内部可集成发电模组、整流稳压模块、刹车保护机构，壳体边缘设置有均匀分布的安装法兰孔，可直接固定在水泥基座、金属支架或者建筑顶面，防护等级可满足户外露天长期运行的防雨、防尘需求。产品设计思路围绕低风速启动、高紊流适应性、低运行噪音三个核心方向展开，叶片的螺旋扭曲角度经过多轮流场仿真优化，可保证不同高度位置的叶片段都能有效捕获风能，在低风速条件下即可顺利启动，同时螺旋结构可打散叶片旋转时切割空气产生的涡流，大幅降低运行时的气动噪音，避免对周边环境产生噪音干扰；支撑臂采用镂空减重设计，在保证结构强度的前提下尽可能降低旋转部件的整体重量，减小启动时的转动惯量，提升低风速下的响应速度；主机舱与主轴的连接位置设置有密封油封结构，可避免雨水、沙尘进入轴承与发电模组内部，延长设备的免维护周期。外形尺寸与安装边界方面，该款微型发电装置整体旋转直径控制在1.8米范围内，整体高度不超过2.5米，安装基座仅需要预留直径0.6米的圆形安装平面，配套4颗M16规格的固定螺栓即可完成安装固定，安装时叶片旋转范围与周边障碍物的净距离不小于0.5米即可保证运行安全，无需预留大面积的空旷场地，适配各类狭小空间的安装需求；整体重量控制在合理范围内，单人借助简单工具即可完成现场安装调试，无需大型吊装设备配合，大幅降低了现场施工的成本与难度。
