电机直联式离心泵一体化结构设计

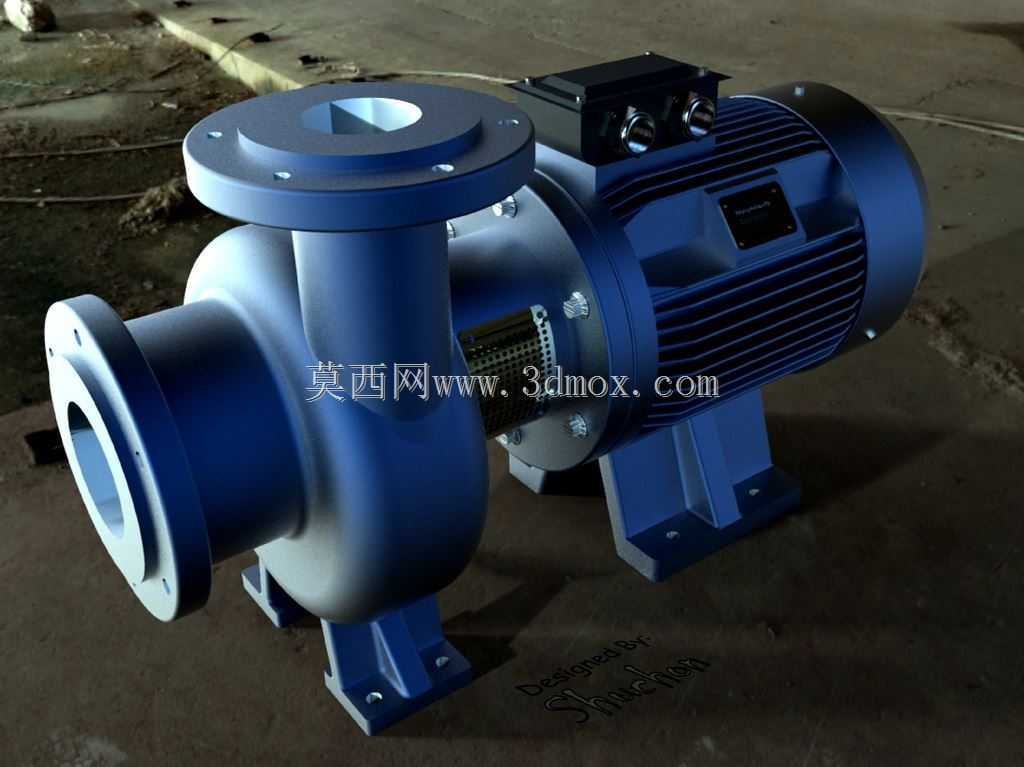

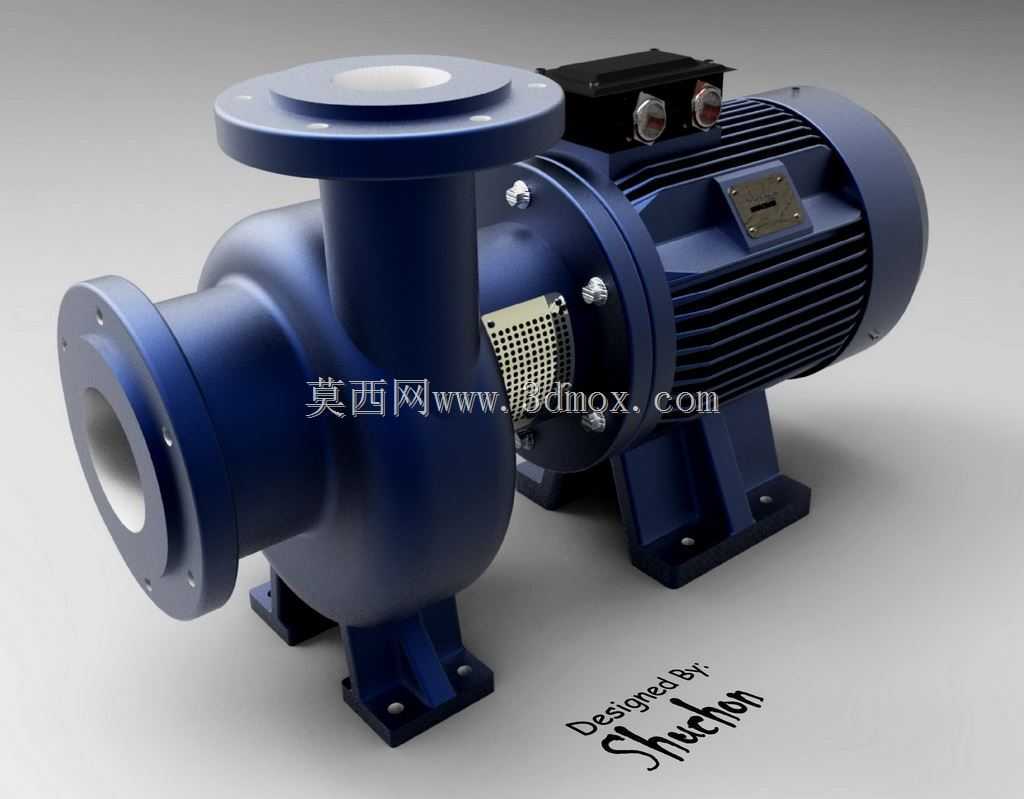

这款直联式离心泵主要面向民用给排水、农田灌溉、小型工业循环水系统、楼宇供水增压等场景使用，可完成清水及物理化学性质近似清水的介质输送作业，在农业生产中可承担地块灌溉、渠水提送的功能，在工业场景中可配套冷却系统、水循环系统完成介质循环输送，在民用场景中可用于高层供水增压、管网水压补足等作业，适配多类常压流体输送工况。设备采用泵头与驱动电机直联耦合的结构设计，省去了传统联轴器连接的中间传动环节，大幅缩减了设备整体轴向尺寸，让整体结构更紧凑，安装时占用的空间更小，也减少了中间传动部件带来的功率损耗，传动效率更高，同时降低了传动环节的故障概率，日常维护无需校准联轴器同轴度，运维难度更低。泵体采用经典的单级单吸离心式流道设计，进水口与出水口均采用法兰连接结构，法兰端面预留标准螺栓安装孔位，可直接对接同规格的工业管路，安装时无需额外制作转接件，对接便捷密封性好。泵壳采用流线型涡室结构设计，可有效降低流体在泵腔内的水力损失，提升运行效率，减少湍流带来的振动与噪音。驱动电机采用标准卧式安装结构，底部带有一体式铸造安装脚，安装脚预留螺栓固定孔，可直接固定在混凝土基础或钢制安装机架上，安装时需保证基础平面平整度，避免设备运行时产生额外振动。电机外壳带有散热筋结构，可在运行过程中增大散热面积，保证长时间连续运行时电机温度处于合理区间，顶部配置接线盒，可直接接入供电线路完成接线，接线盒防护等级满足常规户外及车间使用需求，可防止飞溅水滴、灰尘进入接线腔影响电气安全。设计过程中充分考虑了安装边界的适配性，泵体进出口法兰的中心高度、电机安装脚的孔位间距均匹配常用管路安装标准与安装基座尺寸，可直接替换同参数规格的老旧离心泵设备，无需对现有管路、安装基础做大规模改造，替换成本低。泵体与电机的连接部位采用机械密封结构，相比传统填料密封泄漏量更小，使用寿命更长，可减少运行过程中的介质泄漏，避免水资源浪费，也降低了密封件的更换频率。整体结构做了动平衡校准，叶轮与电机转子整体做动平衡处理，运行时振动幅度小，噪音低，可在对噪音控制有一定要求的场景下使用。设备的过流部件采用流畅的曲面过渡设计，可减少介质内的杂质在泵腔内沉积的概率，适配轻度含杂的水体输送场景，降低堵塞风险。
