精密绘图分规金属结构三维设计

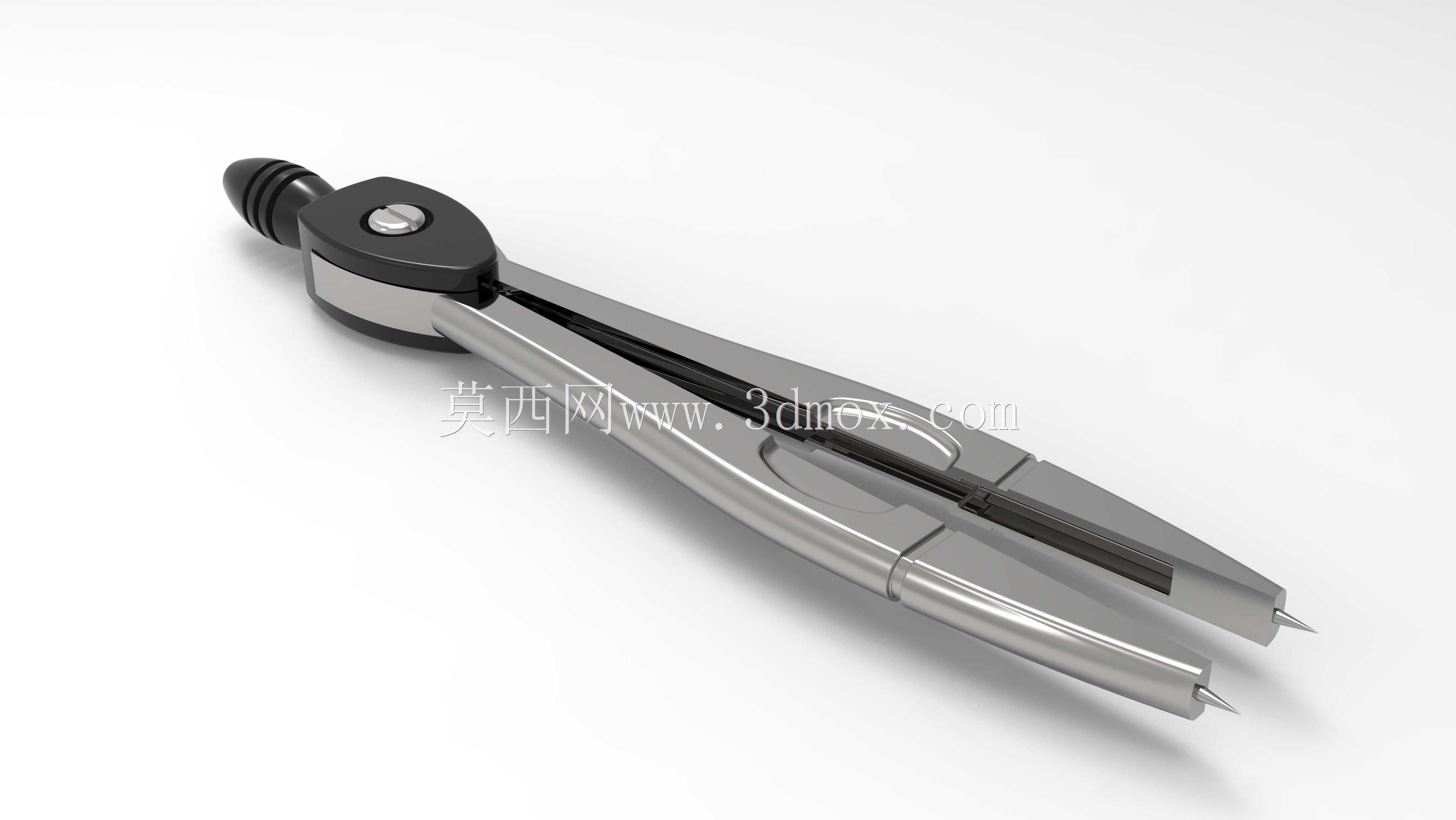

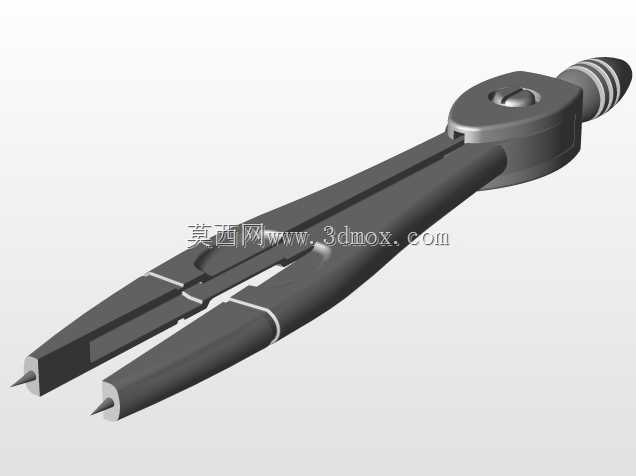

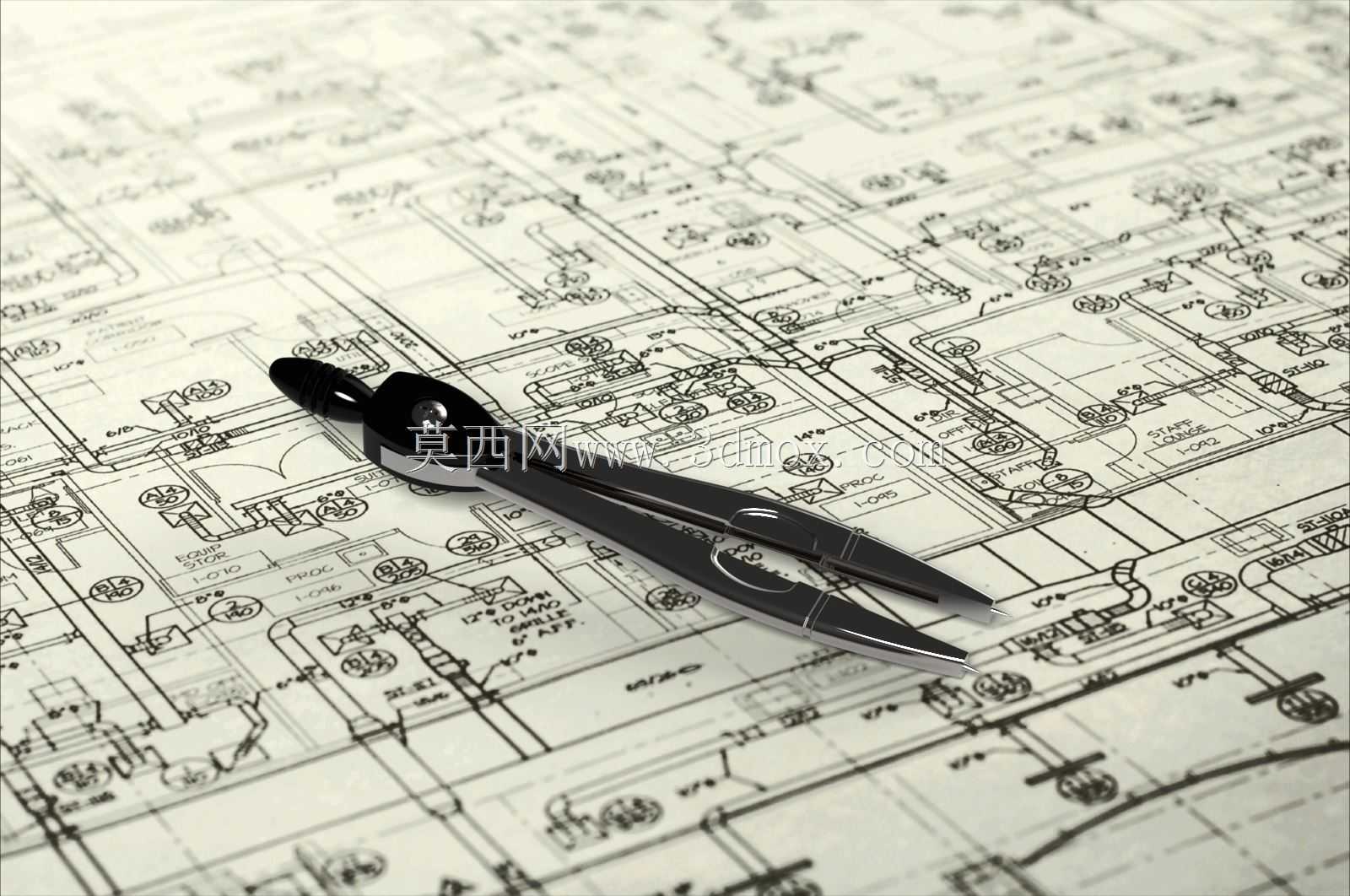

这款分规作为工程绘图、数学教学场景下的基础测量绘图工具，核心功能是实现线段等距分割、圆弧半径量取、图纸上点位精准转移，在机械制图手工绘图环节、中小学数学几何教学演示场景、工程现场纸质图纸校核作业中都有稳定的使用需求。从结构设计逻辑来看，整体采用对称式双臂铰接布局，顶端的铰接轴做了沉头内嵌处理，避免轴端突出刮蹭绘图纸面，同时铰接副预留了合适的阻尼间隙，既保证双臂开合时的顺滑度，又能在调整到任意开度后保持位置固定，不会因为轻微触碰就出现开度偏移，影响量取精度。握持端做了符合人体工学的收窄防滑造型，外层包覆的硬质防滑结构能让使用者在长时间捏持操作时减少手指打滑的概率，顶端的防滑纹理还能在需要微调开度时，通过拇指搓动实现小范围的角度调整，适配毫米级的尺寸量取需求。双臂主体采用金属冲压成型的流线型结构，臂身的加强筋沿着臂长方向一体化成型，在控制整体重量的同时提升了臂身的抗形变能力，即使频繁开合、受到轻微外力挤压也不会出现臂身弯曲变形，保证两个针尖的对合精度。末端的针尖采用锥度收窄设计，针尖落点细小清晰，在图纸上扎点定位时不会留下过大的针孔，避免破坏纸面整洁度，同时针尖与臂身采用过盈压装的连接方式，长期使用也不会出现针尖松动、歪斜的问题。从安装边界与尺寸适配来看，整体最大开合角度下的量取范围覆盖常规手工绘图的常用尺寸区间，收拢状态下的整体长度适配常规绘图工具盒的收纳格尺寸，不需要额外预留特殊的收纳空间，铰接处的阻尼结构不需要额外添加润滑油维护，日常使用时只需要避免针尖磕碰硬物就能长期保持精度。在实际建模过程中，针对双臂的对称度做了严格的公差约束，两个臂身的转动轨迹完全共面，保证开合过程中两个针尖始终处于同一平面，不会出现错位刮纸的问题，握持区的包覆结构与金属臂身的贴合面做了止退卡槽设计，长期使用也不会出现包覆层移位脱落的情况，整体结构没有冗余的零散零件，装配逻辑简单，适合批量生产加工。
