改性防护型法兰耦合传动连接结构

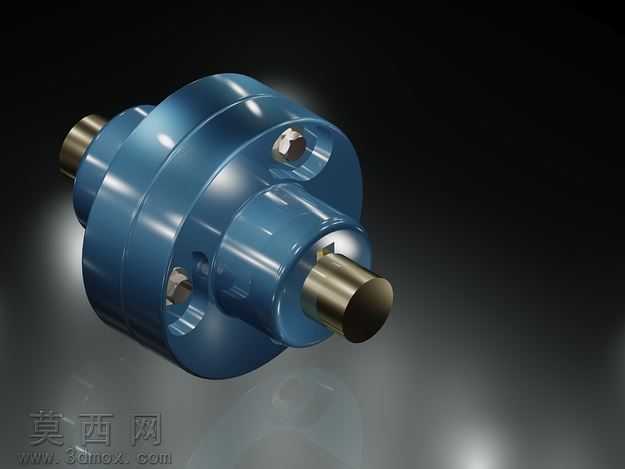

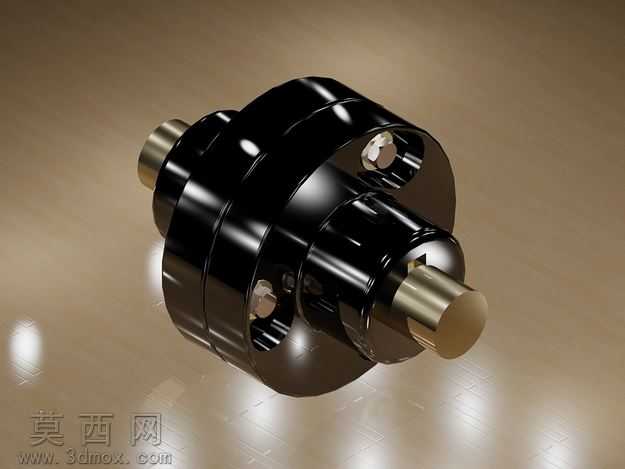

本作品为改性设计的法兰耦合连接结构，采用三维参数化建模方式完成全结构搭建，建模过程中优先保证各配合部位的尺寸精度，对两端轴伸段、法兰盘体、连接孔位、内置锁紧结构均做了全特征还原，未做结构简化处理。渲染阶段采用工业产品级写实渲染方案，场景选用深灰渐变背景突出主体结构，打光采用多光源布光逻辑，主光源从侧上方投射以凸显金属轴段的金属质感与法兰盘体的漆面光泽，辅助光源补全暗部细节避免结构阴影过深丢失轮廓，轮廓光勾勒零件边缘提升整体立体感，最终渲染效果清晰呈现各部件的装配关系与外观特征。材质设置上，两端轴伸段采用抛光金属材质，还原金属加工后的光亮金属质感，表面设置细微的加工纹理提升真实度；法兰主体盘体采用深蓝色工业烤漆材质，调整材质的粗糙度与反射参数，模拟工业漆面的半哑光质感，表面的内六角锁紧件采用与轴段一致的金属材质，与盘体形成材质对比，清晰区分不同功能部件。结构设计上，该耦合结构在传统法兰耦合的基础上做了防护性改性优化，整体采用对称式双法兰盘对接结构，盘体外侧设置加厚的防护凸缘，可在装配使用过程中避免连接螺栓受外力磕碰损坏，同时提升盘体自身的结构强度；两端轴伸段设置键槽结构，可与外接轴件实现周向固定，保证扭矩传递的稳定性；盘体上的连接孔位采用沉孔设计，内六角锁紧件装配后可完全沉入孔内，避免外露造成的勾挂、锈蚀问题，盘体内部预留了耦合缓冲间隙，可补偿两轴对接时的少量同轴度误差，降低装配难度，同时减少运行过程中的刚性冲击，提升连接结构的使用寿命。设计思路围绕工业场景实际使用需求展开，针对传统法兰耦合在复杂工况下易磕碰损坏、螺栓外露易锈蚀、对接容错率低的问题做针对性优化，在保证法兰耦合原有连接可靠性、扭矩传递能力的基础上，增加防护结构提升环境适应能力，优化配合结构降低装配与维护难度，整体结构紧凑，各部件装配逻辑清晰，无冗余设计，可直接用于传动系统的轴间连接场景，也可作为同类连接结构改性设计的参考方案。
