钻床加工用轴类零件定位钻孔夹具

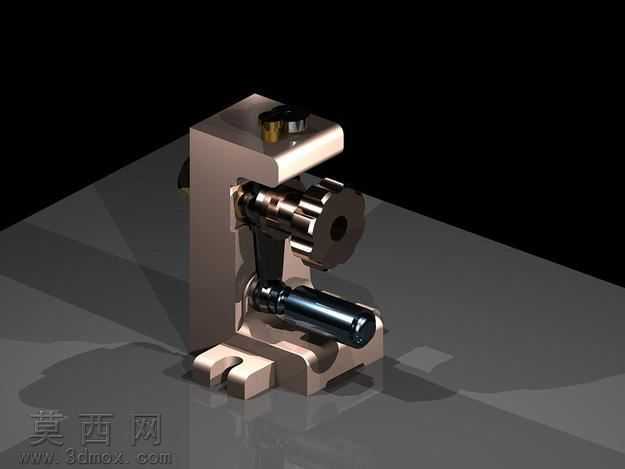

本钻孔夹具三维模型采用专业三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械加工工装的设计规范，对每一处结构细节都做了精准还原，模型无破面、无冗余特征，几何公差与装配关系完全符合实际生产的工装设计要求。渲染阶段采用金属材质物理渲染方案，针对夹具的不同组成部件匹配了对应的材质属性：夹具体基座采用铸铁材质参数，还原了铸铁件哑光、略带粗糙质感的金属表面效果；定位销轴、夹紧螺杆、调节旋钮等运动与受力部件采用调质钢材材质，还原了钢材经过机加工后细腻的金属光泽与轻微反光特性；夹紧手柄部位做了发黑处理的材质表现，还原了表面氧化处理后的深色哑光质感，整体渲染光影柔和，结构层次清晰，能够直观展现夹具的装配关系与各部件的形态特征。从结构设计来看，该夹具采用立式C型夹具体作为承载基座，基座底部设置有定位键槽结构，可与钻床工作台的T型槽配合实现快速定位安装，保证夹具与机床的位置精度；夹具上部设置有V型定位结构与轴向定位挡块，可适配不同直径的轴类待加工工件，实现工件的径向与轴向完全定位，避免钻削过程中工件出现窜动偏移；夹紧机构采用螺旋夹紧与压板配合的结构，通过旋转侧面的星形手柄即可带动夹紧螺杆推进，驱动压板将待加工工件牢牢压紧在定位面上，夹紧行程可调，夹紧力稳定可靠，能够抵消钻削过程中产生的轴向切削力与扭矩，防止工件松动。设计思路围绕钻削加工的实际工况展开，整体结构紧凑，操作便捷，定位精度能够满足常规钻孔加工的公差要求，夹具的易损部件如夹紧衬套、定位块均采用可更换设计，便于后期维护更换，延长夹具整体使用寿命，模型完整还原了夹具的装配逻辑与运动关系，可用于工装设计参考、加工工艺演示以及机械教学场景使用。
