40W二氧化碳激光器改造结构设计方案

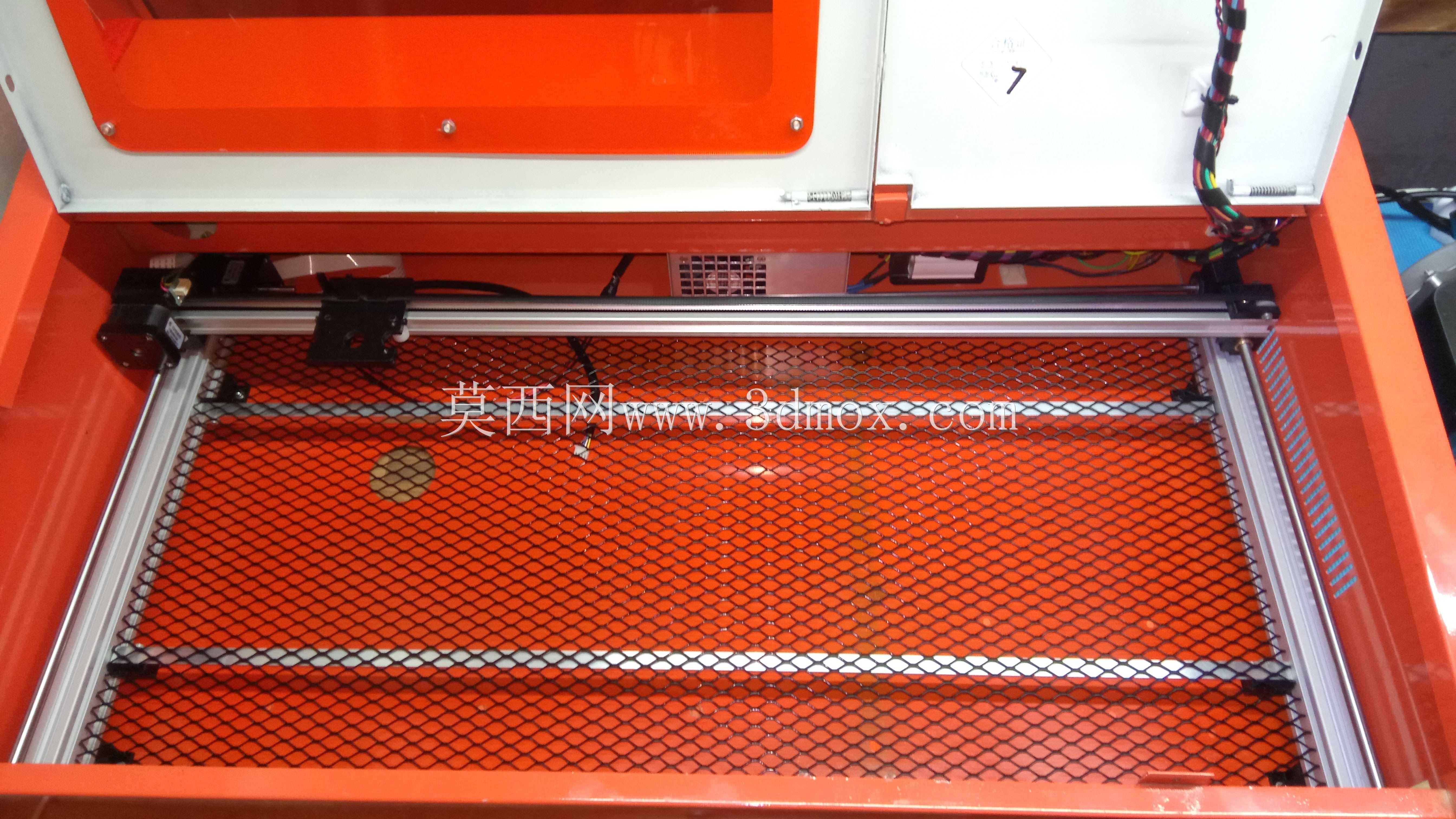

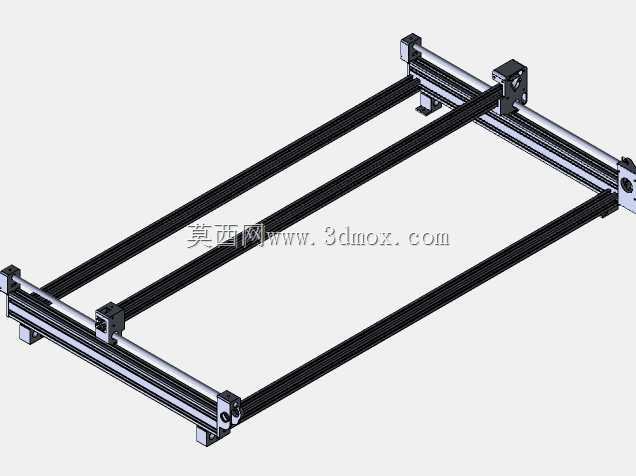

这套改造结构主要面向桌面级非金属加工场景，可适配小型加工工坊、个人创客工作室、教学实训场地的日常加工需求，能够完成薄亚克力板切割、木质板材雕刻、皮革面料裁切、纸质工艺品打标等常见加工任务，填补了入门级激光加工设备在升级改造领域的结构参考空白。设备核心用途是在原有40W二氧化碳激光器的基础上，通过结构优化与部件复用，提升原有设备的加工稳定性与运行精度，解决老旧入门激光设备常见的光路偏移、运行卡顿、加工幅面利用率不足的问题。在功能特性上，改造方案保留了原设备成熟的高压供电、激光发生核心部件，重新梳理了内部走线布局，将动力线缆与信号线缆做分层排布，避免高压信号对运动控制信号产生干扰；运动导向部分采用双直线导轨搭配同步带传动的结构，保证激光头在整个加工幅面内移动顺滑无卡顿，网格状工作台采用金属材质制作，既能承托加工物料，又能让激光穿透物料后的多余能量向下发散，避免台面反射损伤激光镜头，同时网格结构方便加工过程中产生的废气、碎屑向下排出，配合设备自带的排风结构可快速带走加工产生的烟尘。设计思路上优先考虑原有部件的复用性，尽可能沿用原设备的机架、激光管、供电模块等成熟可靠的部件，仅对运动组件、走线结构、工作台防护部分做优化调整，大幅降低改造成本与改造难度，普通具备基础机械装配能力的使用者即可参照结构完成改造；设计过程中充分考虑安装边界约束，所有新增部件的安装孔位均匹配原有设备的机架安装点位，无需对原有设备的主体框架做切割、焊接等不可逆改动，改造后设备的外部尺寸与原有设备保持一致，可直接放置在原有工作台位使用，无需额外调整摆放空间。工作台的有效加工幅面覆盖原设备的最大加工范围，激光头的安装座预留了不同焦距镜头的调节空间，可根据加工材质的厚度调整镜头高度，保证不同厚度的物料都能获得最佳的激光聚焦效果；设备上盖保留了原有的透明防护视窗，可在加工过程中实时观察加工状态，同时视窗材质可过滤激光产生的有害光线，避免操作人员眼部受到损伤，上盖与设备主体的铰接结构做了加固处理，频繁开合也不会出现松动移位的问题。
