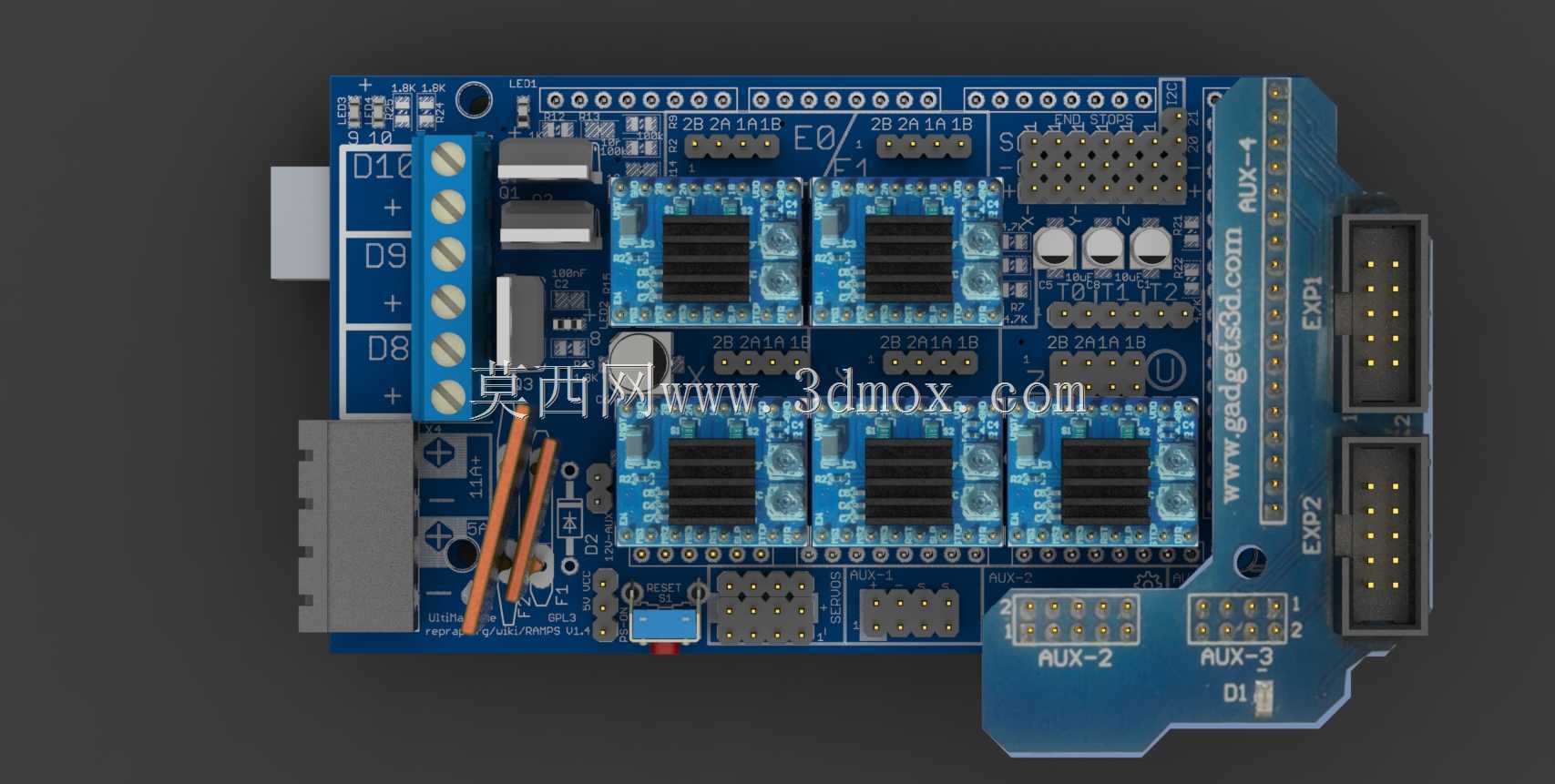

3D打印机用RAMPS1.4电子控制扩展板

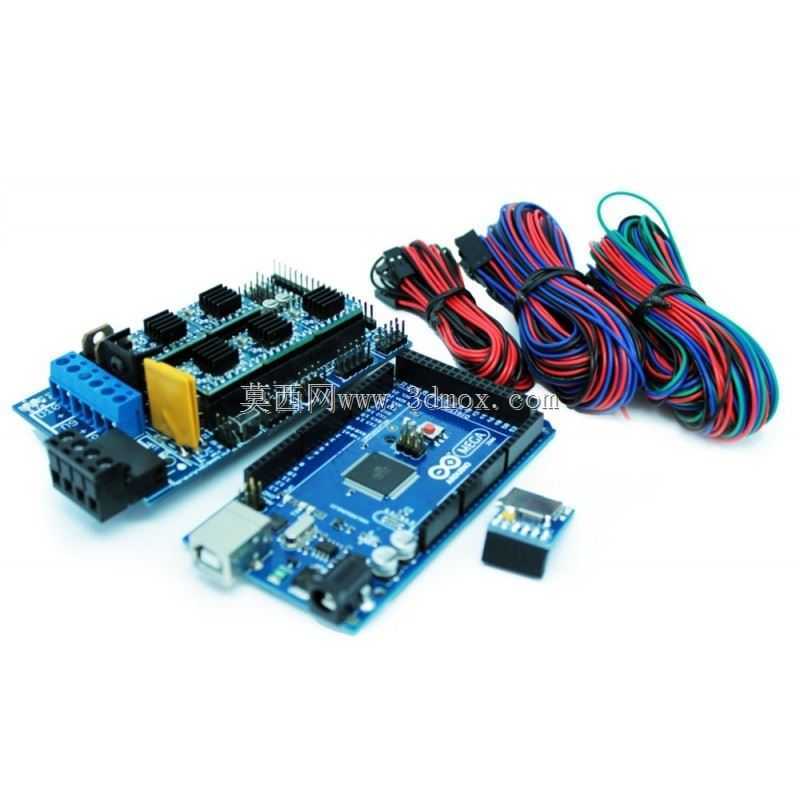

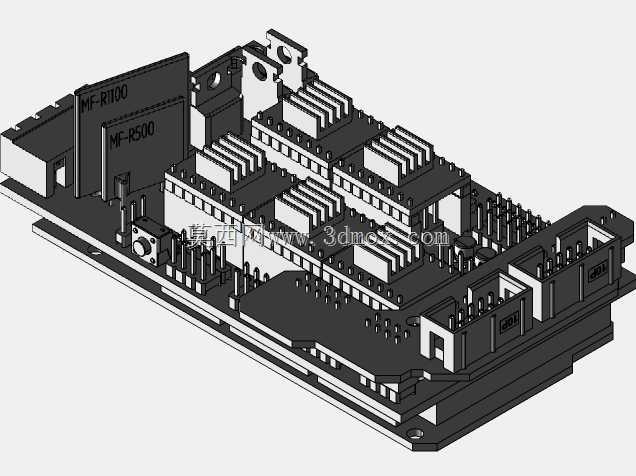

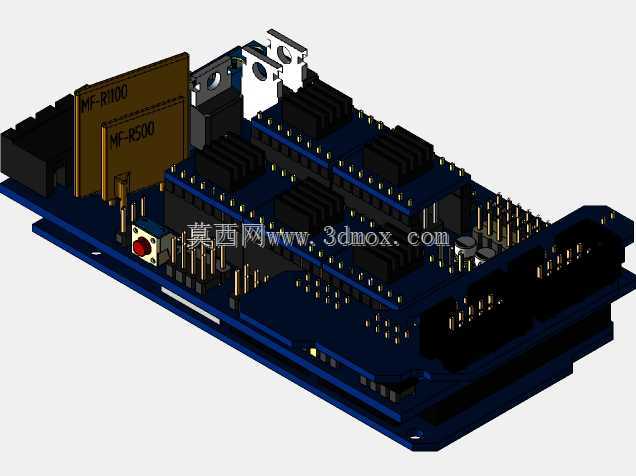

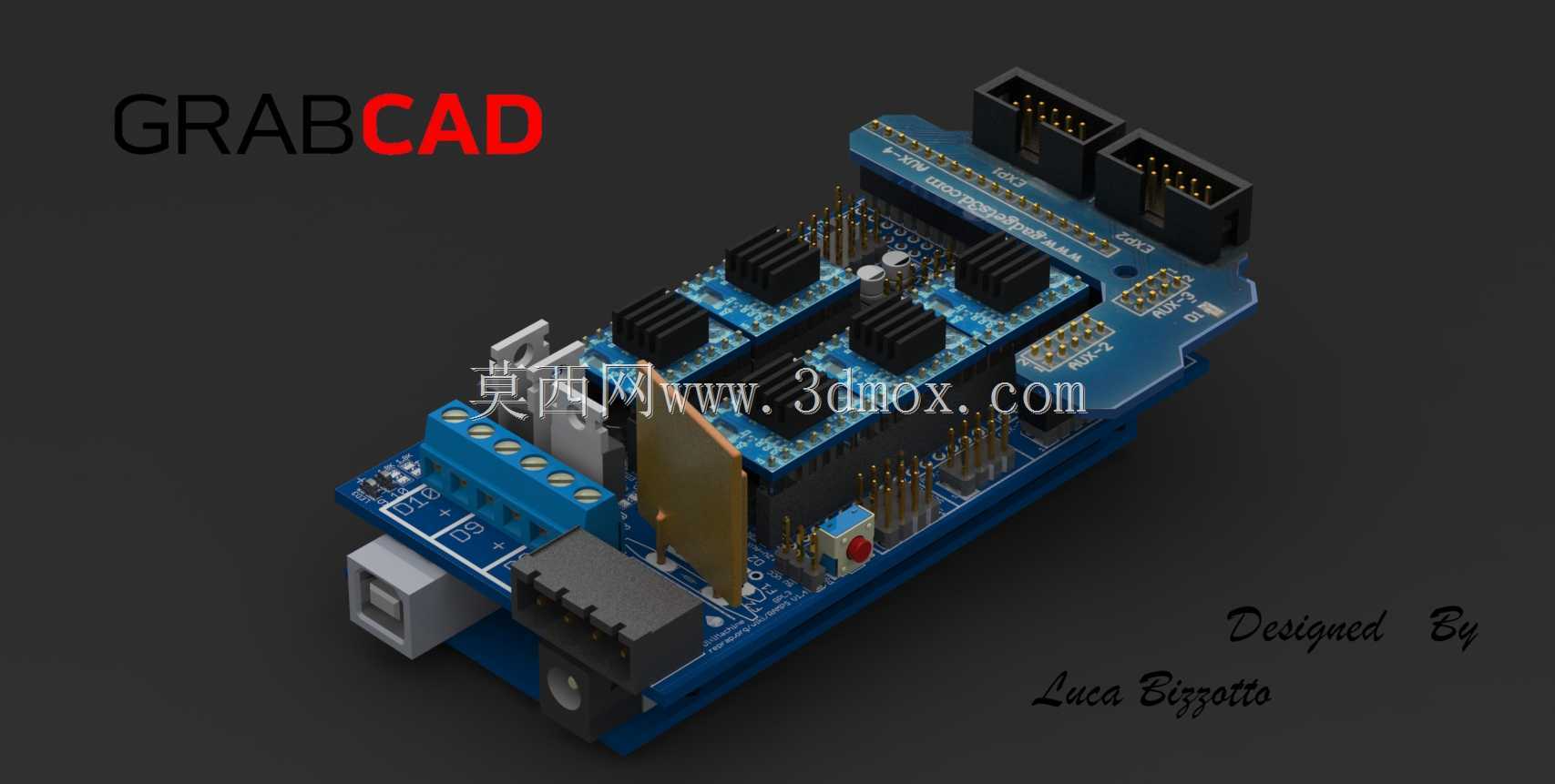

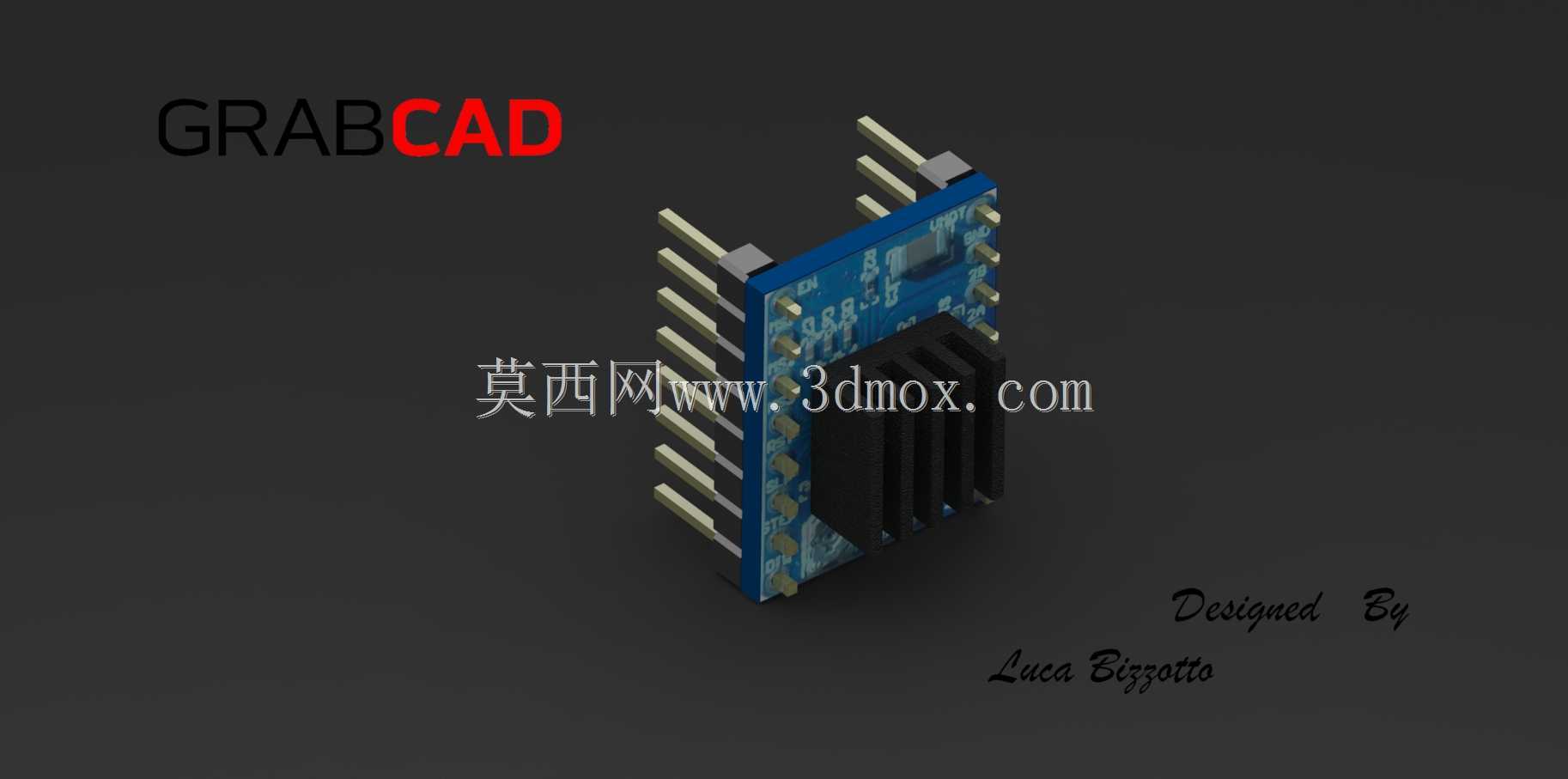

这款电子控制板是桌面级FDM熔融沉积型3D打印机的核心控制扩展组件，主要应用于消费级、DIY改装类3D打印设备的运动控制与信号转接场景，承担着主控系统与终端执行部件之间的信号中转、功率驱动核心作用，是搭建入门级3D打印设备、改装老旧打印设备控制方案的核心配套部件。在实际打印作业过程中，该控制板可对接步进驱动模块，实现X、Y、Z三个运动轴以及挤出机送料机构的精准运动控制，同时可转接温度传感器信号、加热棒功率输出、散热风扇供电、限位开关信号传输等功能，将主控板输出的弱信号转换为可直接驱动执行部件的功率输出，同时将终端采集的温度、位置信号回传至主控系统，形成完整的打印控制闭环。从设计思路来看，该控制板采用层叠式插装结构设计，整体为标准矩形PCB布局，板载接口全部采用防呆式排针、接线端子设计，既可以直接叠装在对应规格的主控板上方，减少设备内部布线杂乱的问题，也可通过固定孔位独立安装在设备电控仓内，适配不同结构的3D打印机架安装需求。板上预留的步进驱动模块安装位采用统一间距排座，可适配常用的A4988、DRV8825等主流步进驱动模块，用户可根据打印精度、运行噪音的需求灵活更换驱动模块；接线端子采用大电流螺丝固定结构，可承载加热床、挤出头加热所需的大电流传输，避免长期工作出现接插件过热松动的问题；板载的SD卡、LCD屏扩展接口可直接对接脱机打印模块，无需连接电脑即可完成独立打印作业，适配不同用户的使用习惯。在安装边界方面，该控制板的外形尺寸适配标准开源3D打印控制方案的安装孔位，板上最高元件为顶部的排针座与外接电容，整体安装高度预留足够的插装间隙，叠装时不会与下方主控板的元件产生干涉；外接接线端子全部布置在板卡侧边，方便设备内部走线整理，固定孔位采用对称布局，既可以使用铜柱隔离固定，也可通过绝缘扎带固定在机架的电控安装位，适配亚克力、铝型材、钣金等不同材质的3D打印机架安装需求，能够满足入门级3D打印设备搭建、旧设备电控升级、教学实验平台搭建等多场景的使用需求。
