透明壳体外啮合齿轮油泵结构设计

这款齿轮泵是液压传动与流体输送系统中的核心动力元件，广泛应用于机床液压回路、工程机械润滑系统、轻工机械输油系统、小型液压站动力单元等场景，主要承担低压工况下的润滑油输送、液压动力传递、粘性流体增压输送功能，可适配矿物液压油、润滑油等无固体颗粒的清洁介质，在额定转速下能够提供稳定的输出流量与工作压力，保障下游液压执行元件的动作平顺性与润滑点位的持续供油。

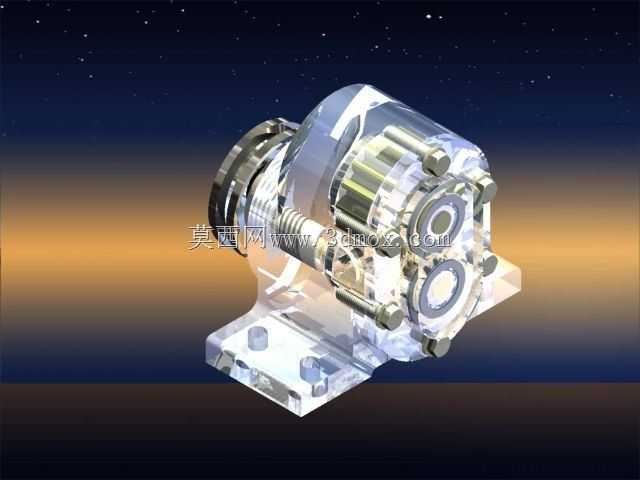

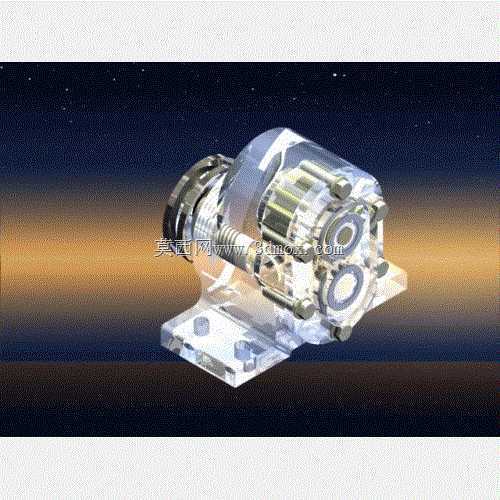

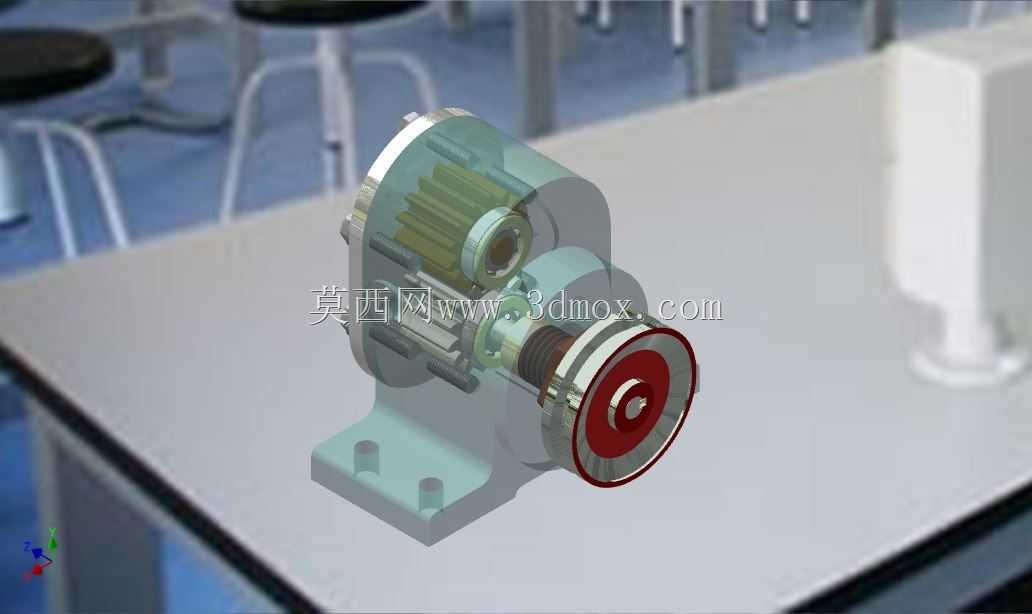

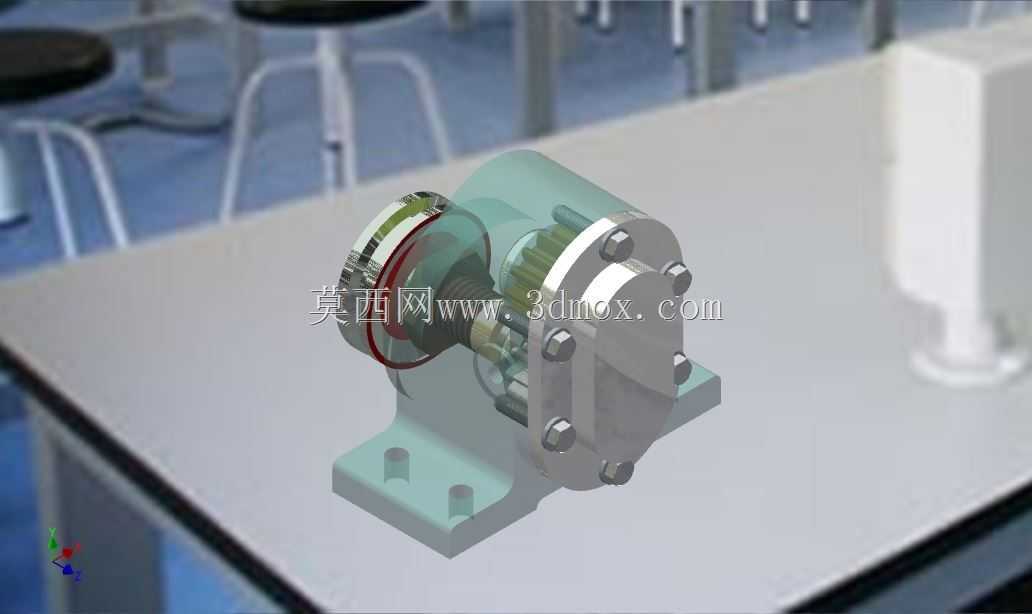

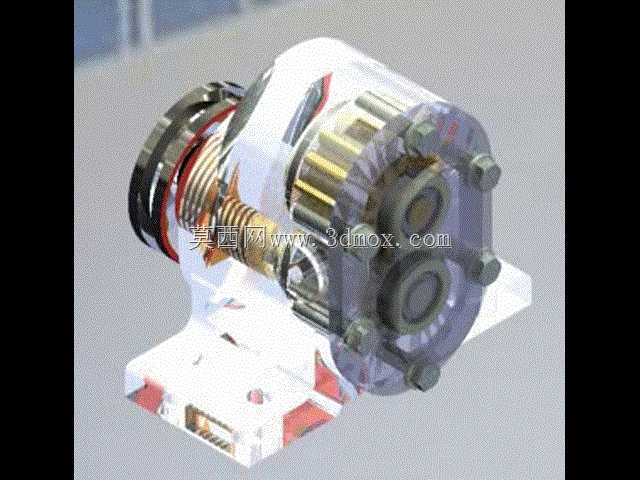

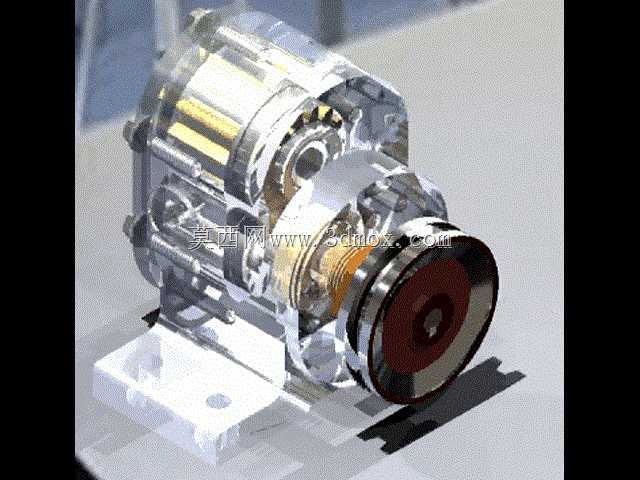

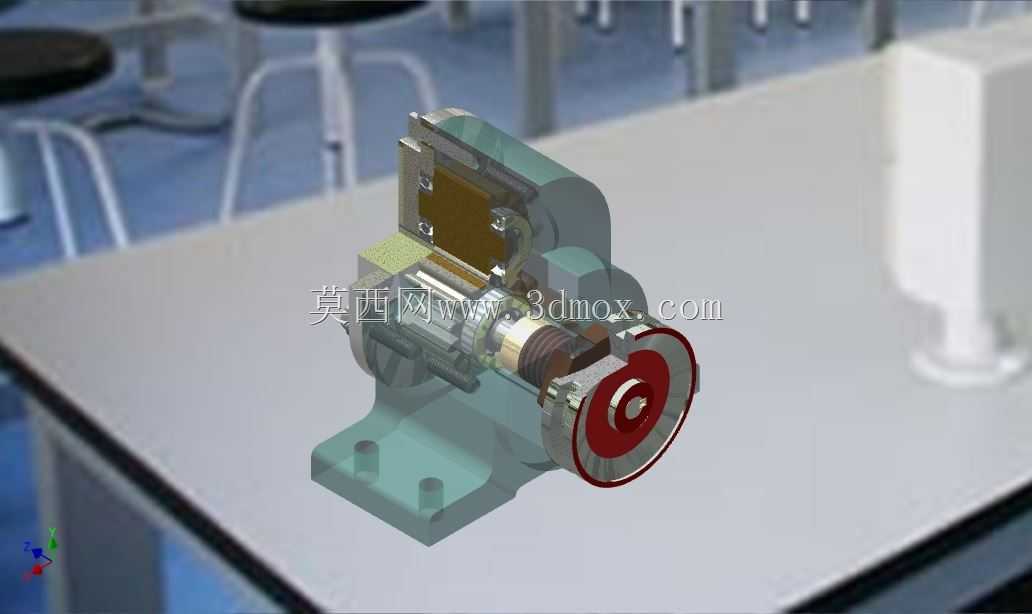

从功能特性来看，该结构采用外啮合齿轮作为核心工作副，依靠一对参数完全一致的渐开线齿轮在泵腔内部的啮合转动，形成周期性变化的密闭容腔完成吸油与压油过程，具备结构紧凑、自吸能力强、流量脉动小、工作可靠性高的特点，对油液污染的敏感度低于叶片泵与柱塞泵，适合在工况相对复杂的中小型设备中长期稳定运行。泵体侧端采用透明端盖设计，能够直观观察内部齿轮的啮合状态、油液填充情况与运行磨损状态，便于教学演示、故障排查与结构原理展示，同时端盖通过周向均布的内六角螺栓与泵主体紧固，配合端面密封结构实现高压腔与低压腔的可靠隔离，避免内泄漏与外渗漏问题。

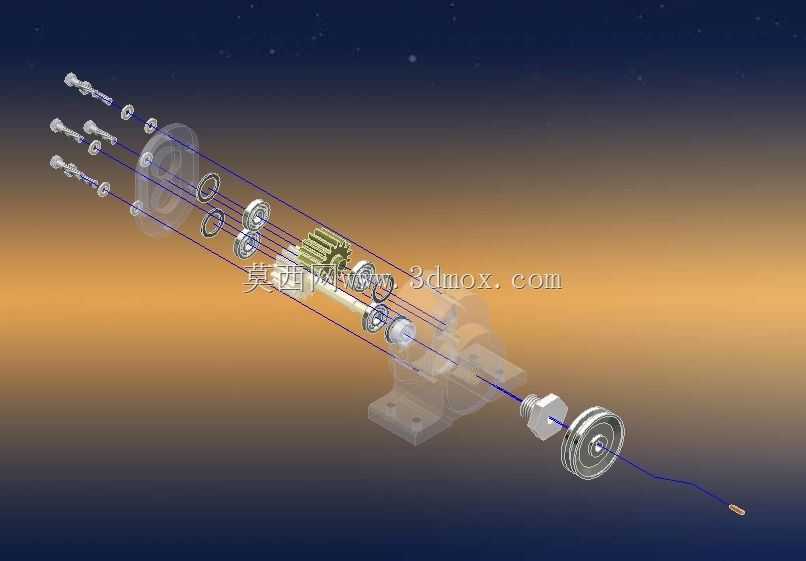

设计过程中首先围绕额定流量参数匹配齿轮模数、齿数与齿宽参数，平衡流量输出能力与泵体整体体积，齿轮轴采用两端支撑结构，搭配滑动轴承降低转动阻力，同时在泵体与端盖的配合面设置定位销孔，保证装配时齿轮副的啮合间隙处于合理区间，既避免间隙过大导致的容积效率下降，也防止间隙过小引发的齿轮卡滞与磨损加剧。进油口与出油口采用标准管螺纹接口设计，能够直接对接常规液压管路，无需额外转换接头，底部设置带安装孔的一体式安装支座，可通过螺栓直接固定在设备安装基面，安装边界预留了足够的扳手操作空间与管路排布空间，整体外形适配多数小型液压设备的安装舱位尺寸，进出油口的中心距、安装孔的孔位间距均符合常规低压齿轮泵的通用安装尺寸规范，可直接替换同参数规格的传统铸铁齿轮泵，降低设备改造与维护的适配成本。
