KSB-ETA80-20卧式单级清水离心泵结构设计

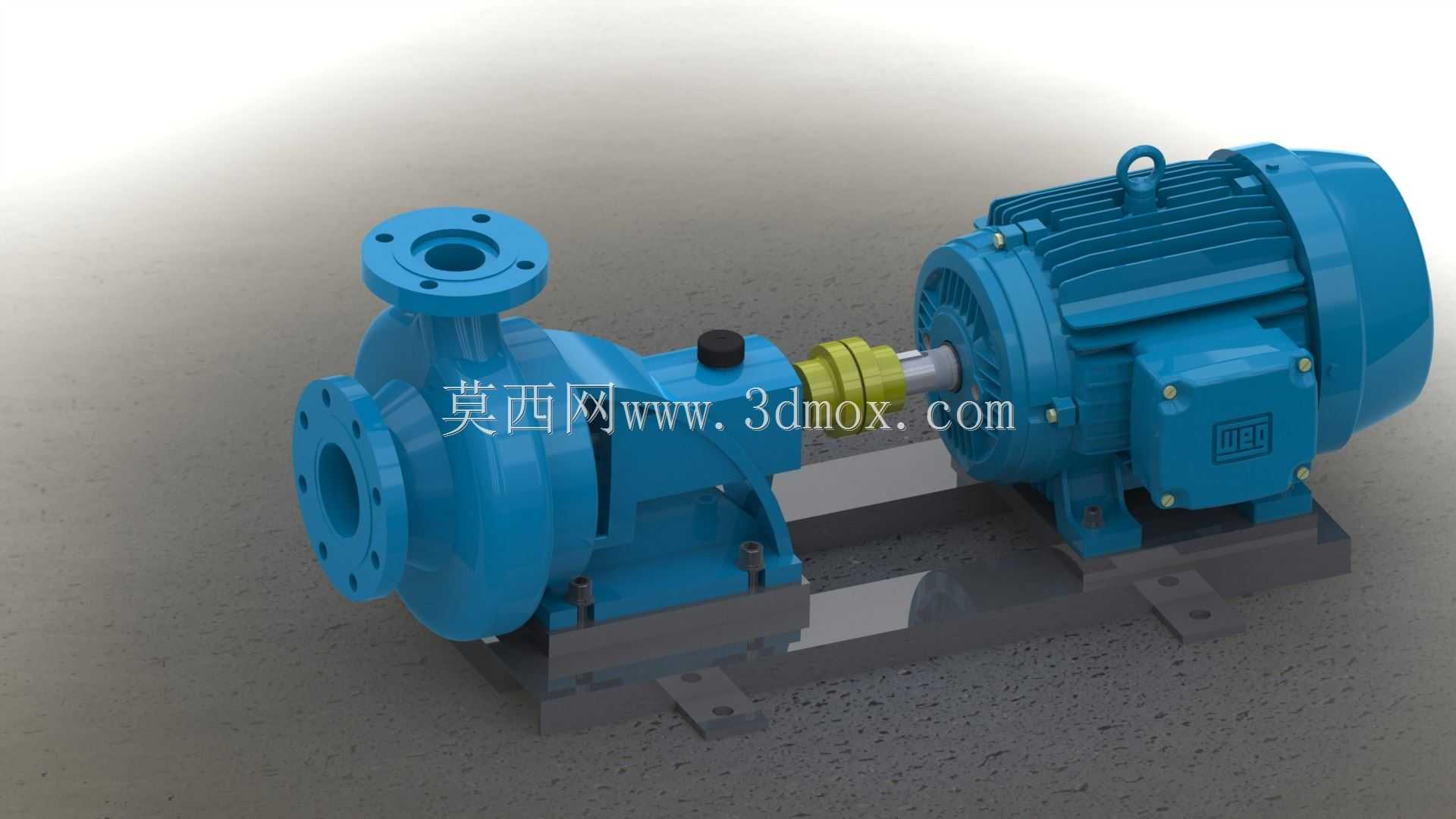

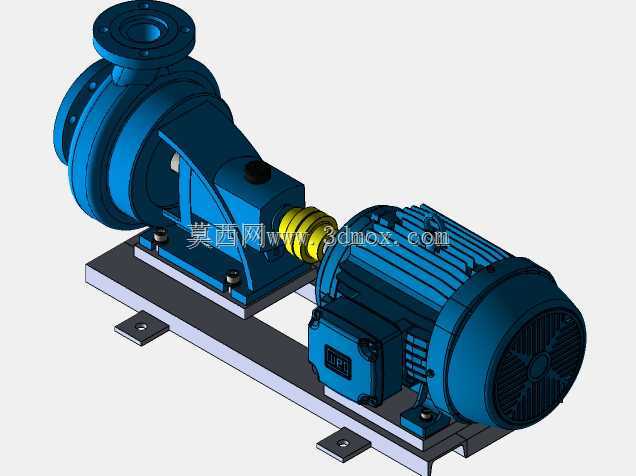

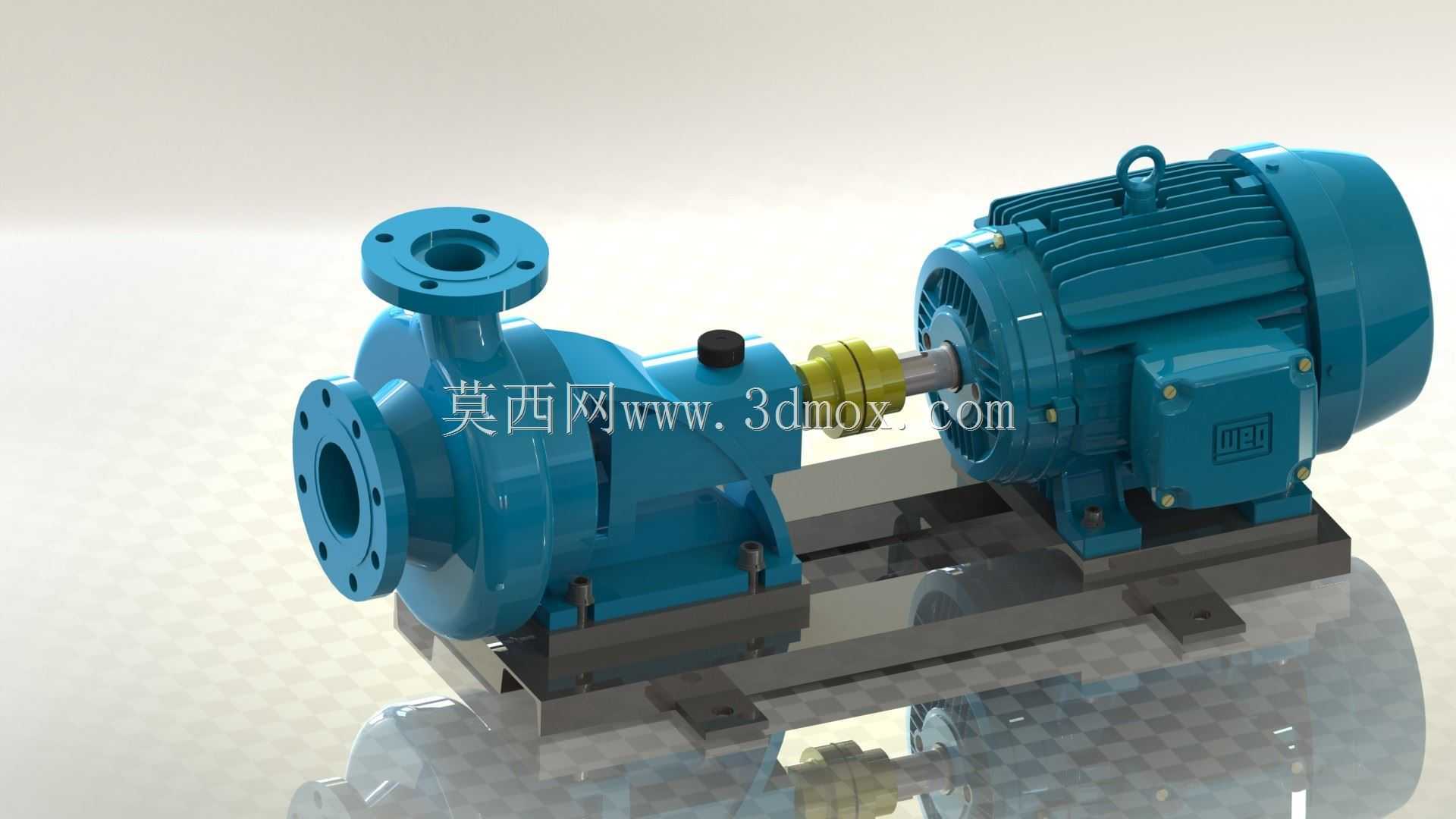

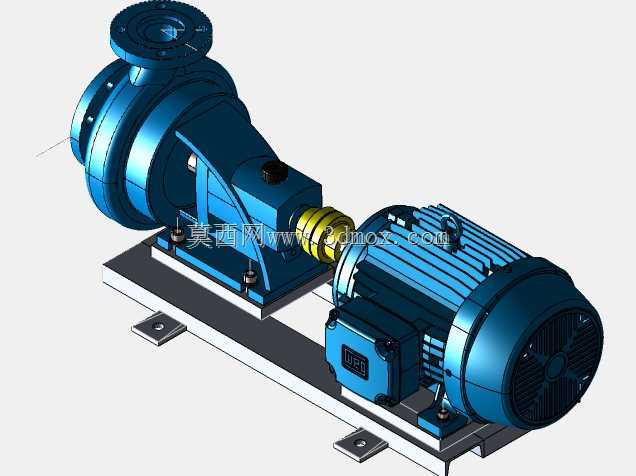

这款卧式单级离心泵主要面向民用建筑供水、工业循环水系统、暖通空调水循环、农田排灌、清水介质输送等场景，可适配常温清水或物理化学性质与水相近的无固体颗粒介质输送需求，在水厂输水、工厂生产供水、楼宇增压供水、换热站循环管路中都能稳定发挥作用，作为流体管路系统的核心动力部件，负责为管路内的介质提供稳定的压头与流量，克服管路沿程阻力与高程差，实现介质的定向输送。从功能特性来看，该泵采用电机与泵体直联共底座的结构设计，泵体端为单吸式叶轮结构，进水口沿轴向水平设置、出水口沿垂直方向向上布置，这种流道设计能够让介质以更顺畅的路径进入叶轮腔，减少水力损失，提升泵组运行效率；泵轴与电机输出轴之间采用联轴器直联传动，省去了中间传动环节的功率损耗，传动效率更高，同时配套的共用底座能够保证泵轴与电机轴的同轴度，降低运行过程中的振动与噪音，延长轴承与机械密封的使用寿命。在设计思路上，这款泵的结构充分考虑了日常运维的便捷性，泵体的进出口法兰采用标准法兰连接尺寸，能够直接对接同规格的工业管路，无需额外制作转接件；泵体与泵盖的连接采用螺栓紧固结构，检修时只需拆开连接螺栓即可取出叶轮、密封组件等易损件，无需拆卸整体管路与电机，大幅降低运维工作量；联轴器位置预留了足够的操作空间，方便日常对中调整与联轴器易损件更换。从安装边界来看，该泵整体为卧式落地安装结构，共用底座上预留了标准的地脚螺栓安装孔，安装时只需按照底座孔位浇筑混凝土基础、固定地脚螺栓即可完成主体固定；泵体的进出口法兰中心高、法兰螺栓孔分布圆直径、法兰密封面尺寸都遵循通用管路标准，能够适配常规的工业管路安装要求，整体安装空间占用紧凑，无需过大的安装场地，同时底座的结构设计保证了泵组运行时的稳定性，能够有效抵消叶轮高速旋转产生的径向力，避免运行过程中出现位移或共振问题。泵体的过流部件采用流畅的曲面流道设计，叶轮的叶片型线经过优化，能够在保证流量扬程参数的前提下降低气蚀风险，适配不同入口压力工况下的稳定运行；机械密封结构能够有效避免介质泄漏，减少日常维护的频次，电机采用标准卧式三相异步电机结构，散热筋设计保证了长时间运行时的散热效果，接线盒位置预留了充足的接线操作空间，方便现场电气接线作业。
